帮忙看看这个零件有没有简单画法

紫月墨竹 · 发表于 2013-1-22 09:09:56

您需要登录才可以下载或查看，没有帐号？注册

x

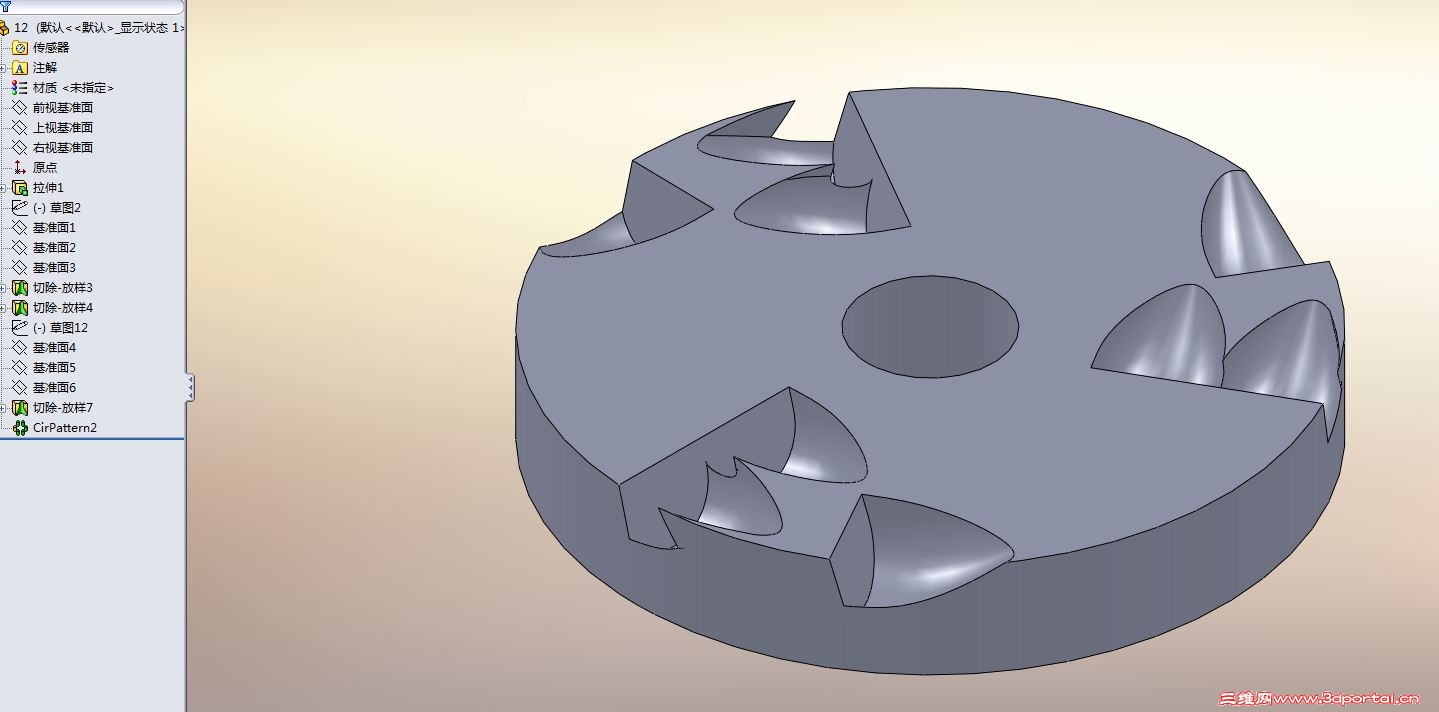

这是我画的。感觉步骤复杂，求简单点画法

wangshuolockey · 发表于 2013-1-22 09:17:39

你画的这个是个什么东西？？看都看不懂

oypopen · 发表于 2013-1-22 09:27:26

最好贴图吧。

英俊少年 · 发表于 2013-1-22 09:35:16

本帖最后由英俊少年于 2013-1-22 09:39 编辑

应该是个刀盘之类东西，这是我见过的最简单的步骤！

ZHYJ96 · 发表于 2013-1-22 10:25:57

楼主画的步骤基本没有问题

jie7788 · 发表于 2013-1-22 19:55:05

这就够简单的了

wenchm · 发表于 2013-1-31 14:47:30

4个特征2个基准轴线可以做
每基准轴线用来做为拉伸切除的方向向量，这样：
1、拉伸凸台
2、基准轴线1
3、基准轴线2
4、拉伸切除1
5、拉伸切除2
6、阵列拉伸切除1拉伸切除2
OK

喜欢tree · 发表于 2013-1-31 16:03:47

还好啊，不过感觉略显抽象
