求助怎么画模具图?

SW小手。 · 发表于 2013-1-26 21:13:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

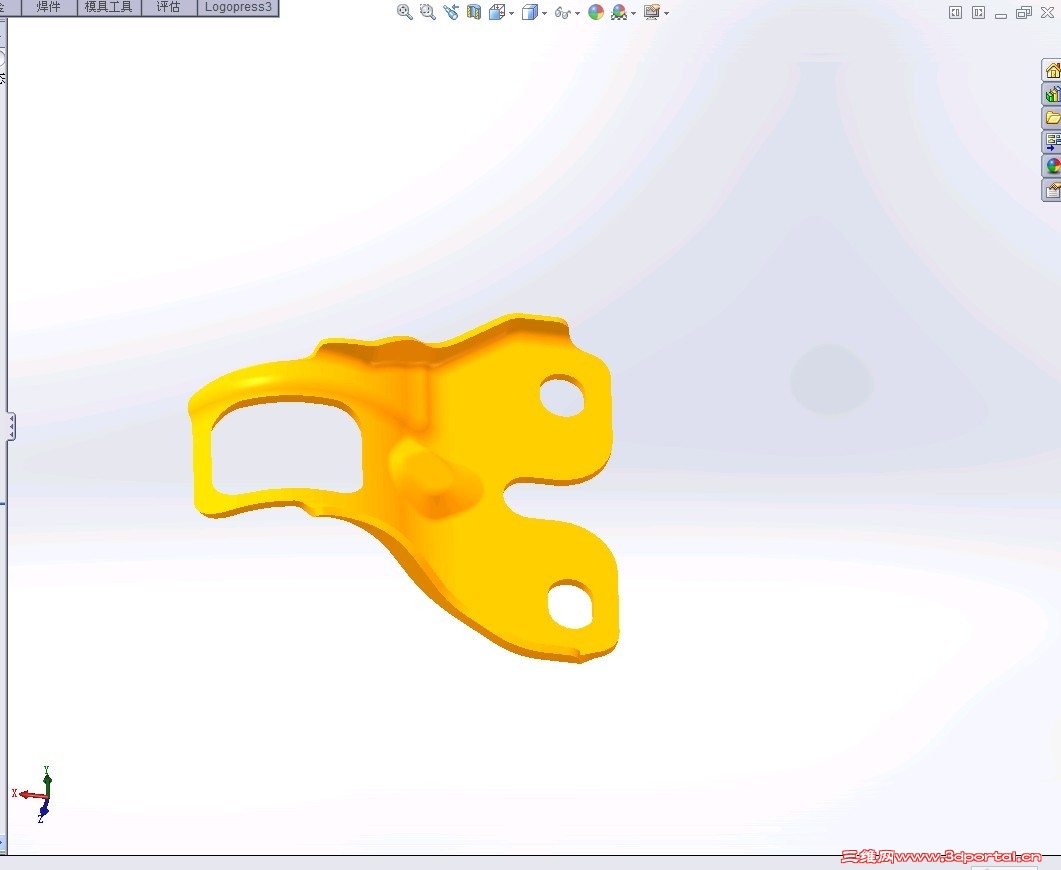

如图所示，有零件图，我应该怎么画出模具图呢？
是用线描，再切吗？
冲压模具新手，忘各位前辈指教！真心求师傅。

tangcarlos3d · 发表于 2013-1-26 22:45:00

有两种方法画凸、凹模：
1. 种是将工件、凸模、凹模装配在一起，再复制面等在装配图中做特征画出形状。
2. 可以借助塑料模具设计模块的功能自动分离出凸、凹模。
则比较复杂，不是一两句话能讲清楚的。请看相关资料。

hahap · 发表于 2013-1-27 13:34:45

先确定工艺：落料－－冲孔－－成型
成型要按零件画出凸模和凹模，凸模里边加顶针，凹模有内脱料。

wangzai725 · 发表于 2013-1-27 15:49:30

楼主也太不懂模具了吧，如果你真的是新手，建议你不要那么早就开始进入模具设计这一块，最好先从基层做起，做一段时间再来做设计。先把基础打好，模具设计要考虑很多方面知识，建议楼主参考一下！
这个产品不难，要介住3D软件来把产品展开，工艺有多种选择，要根据你的产品尺寸要求、功能、订单量、冲压设备、费用等来衡量模具的结构，可用工程模也可用连续模或工装治具来制作，所以楼主所提出的问题我们也不好回答你，因为产品要开模的话，这些信息很重要，不然就瞎做呢！
本产品不管用什么方法来做，工艺顺序基本上是这样子，先把外形和内孔去冲出来，最后再来一步成形到位即可！至于模具结构我也不知道怎么来回答你呢，你可以去借一些书本结构或你本厂里模具类似结构来做就是了。

SW小手。 · 发表于 2013-1-27 19:58:35

我知道的，可能我意思没表达清楚，我的意思是成型模的凸凹模怎么用软件画出来~
其他的我懂的。这个成型肯定要上加工中心，所以要有图纸，别人才能加工啊！

SW小手。 · 发表于 2013-1-27 20:01:14

1楼的可以给个QQ吗？想具体讨教下！

LZ18258873732 · 发表于 2013-1-30 16:14:05

我也想这方面的资料，有的可以私下传过来嘛？

hahap · 发表于 2013-1-31 15:23:44

SW小手。发表于 2013-1-27 19:58 static/image/common/back.gif
& [0 o3 q2 X6 H3 E7 h" }+ T我知道的，可能我意思没表达清楚，我的意思是成型模的凸凹模怎么用软件画出来~3 f& W, f7 o3 U6 o, o% j
其他的我懂的。这个成型肯定 ...

你用哪个版本的SW？可以的话把你零件转个IGS文件，抽空给你做个。

我常用的做法是把凸模及凹模型面做出来，然后用面切实体即可。

SW小手。 · 发表于 2013-2-2 17:58:36

本帖最后由 asdolmlm 于 2013-2-24 22:19 编辑

你用哪个版本的SW？可以的话把你零件转个IGS文件，抽空给你做个。

我常用的做法是把凸模及凹模型面做出来，然后用面切实体即可。
用2012的，现在基本会了，谢谢了，加下Q175816492，方便交流

SW小手。 · 发表于 2013-2-2 20:31:41

转成igs了。麻烦抽空帮个忙。

sha074534 · 发表于 2013-2-24 21:36:40

SW小手。发表于 2013-1-27 19:58 static/image/common/back.gif
& l8 h4 q, u2 [$ R3 u我知道的，可能我意思没表达清楚，我的意思是成型模的凸凹模怎么用软件画出来~
) |% P4 z+ p* y; L. m0 P其他的我懂的。这个成型肯定 ...

不一定用加工中心加工的，我是做汽车覆盖件钣金模具的，我们好多零件比你这个还要复杂。你可以考虑将零件细分化，我们一般都是用线切割，割出一块块，最后拼凑在一起。

SW小手。 · 发表于 2013-2-25 20:07:55

sha074534 发表于 2013-2-24 21:36 static/image/common/back.gif
/ P/ j! J) f3 r. o3 L% C# O# k: n不一定用加工中心加工的，我是做汽车覆盖件钣金模具的，我们好多零件比你这个还要复杂。你可以考虑将零件 ...

那样太慢了，而且做出的产品造型不好，没有上加工中心来的直接。

SW小手。 · 发表于 2013-3-1 21:20:21

hahap 发表于 2013-1-31 15:23 static/image/common/back.gif" T1 q) H7 B7 c4 W1 k ]
你用哪个版本的SW？可以的话把你零件转个IGS文件，抽空给你做个。8 S ~; J5 ~) I& [3 C: M
, `. I5 X6 c9 u0 {$ a4 k: C* L. }. x
我常用的做法是把凸模及凹模型面做出 ...

我都转了，你怎么没帮我做下啊，
麻烦大哥做个给小弟看看，学习学习！

tangcarlos3d · 发表于 2013-3-1 21:34:32

sha074534 发表于 2013-2-24 21:36 static/image/common/back.gif& O) w9 V; B4 o5 n4 |6 A
不一定用加工中心加工的，我是做汽车覆盖件钣金模具的，我们好多零件比你这个还要复杂。你可以考虑将零件 ...

汽车覆盖件是大型模具，各处的磨损程度不一样，并且大模具不好锻打、热处理，所以易磨损处做成镶拼结构。易磨损镶块坏了后就可以单独更换。小型冲压件一般不用镶拼结构，因为镶块的强度、刚性不好。

mwjzyl · 发表于 2013-3-2 11:21:41

首先楼主要知道原理，工艺，这样大概就知道模具的形状，之后在软件里拆模，只要知道形状，再再掌握点软件技巧就没问题了

IFyouu · 发表于 2013-3-2 14:55:24

领教了。。

SW小手。 · 发表于 2013-3-2 18:41:10

mwjzyl 发表于 2013-3-2 11:21 static/image/common/back.gif
1 A1 M) m# c7 @7 ]首先楼主要知道原理，工艺，这样大概就知道模具的形状，之后在软件里拆模，只要知道形状，再再掌握点软件技 ...

关键是我没能掌握建模技巧啊，求教啊~~

SW小手。 · 发表于 2013-3-6 22:33:48

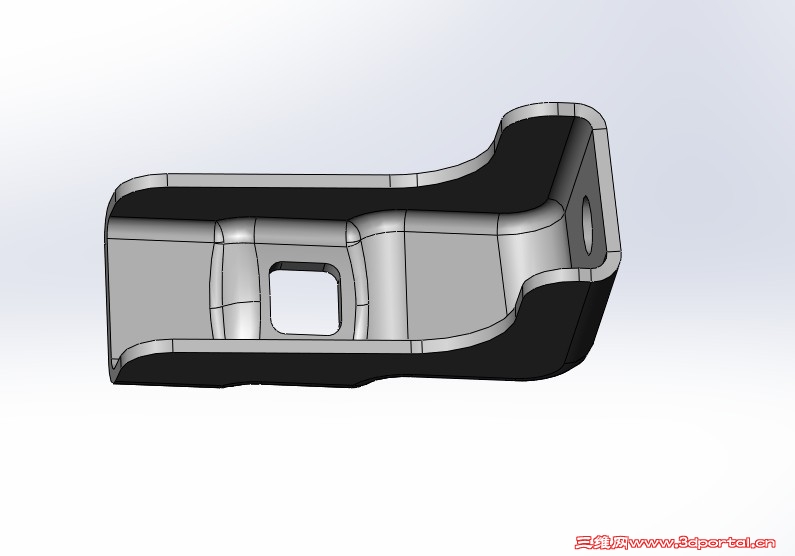

两端有斜度,建立基准面弄不好,求大师解决!!

mwjzyl · 发表于 2013-3-7 09:21:32

同意八楼方法

SW小手。 · 发表于 2013-3-8 19:34:55

mwjzyl 发表于 2013-3-7 09:21 static/image/common/back.gif4 j0 ~; c6 J; V2 p$ _
同意八楼方法

文件已上传，求解决。

ouyangxianguo · 发表于 2013-12-4 19:52:37

呵呵，来学习一下
