假如工件是一圆柱面，我想在弧形面上放置两个不同规格的异型孔，两孔在圆周面上成指定的夹角又该怎做呢

keilei001

% I1 x+ `4 ^' s8 f. ~* a# Q
我说说我的做法
% @: w! u. w+ m8 o4 d普通的做法是根据两孔的夹角和位置建两个基准面，然后把孔分别放在这两个基准面上。
另一种方法是利用3D草图直接在圆柱面上打孔，但要计算孔的坐标值，具体如下，有不妥的地方还请各位指正：
2 J- f  p6 m8 o5 U: M+ d# R& K/ i  A

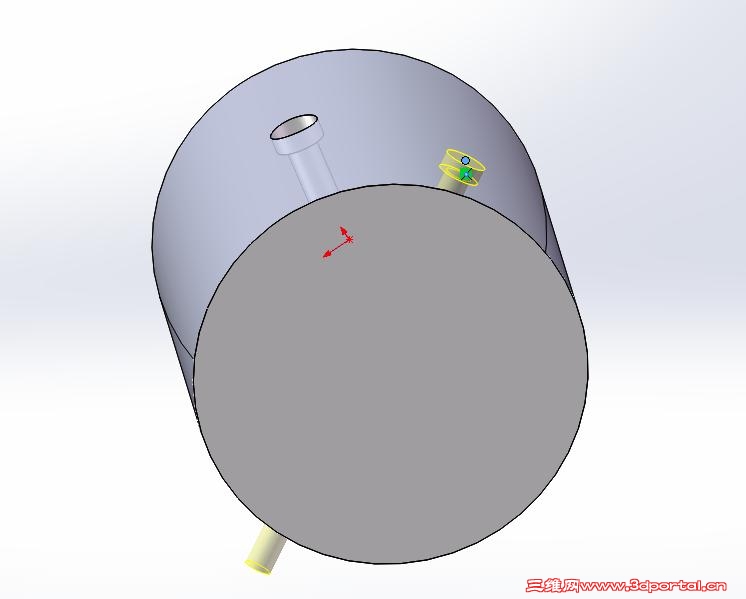

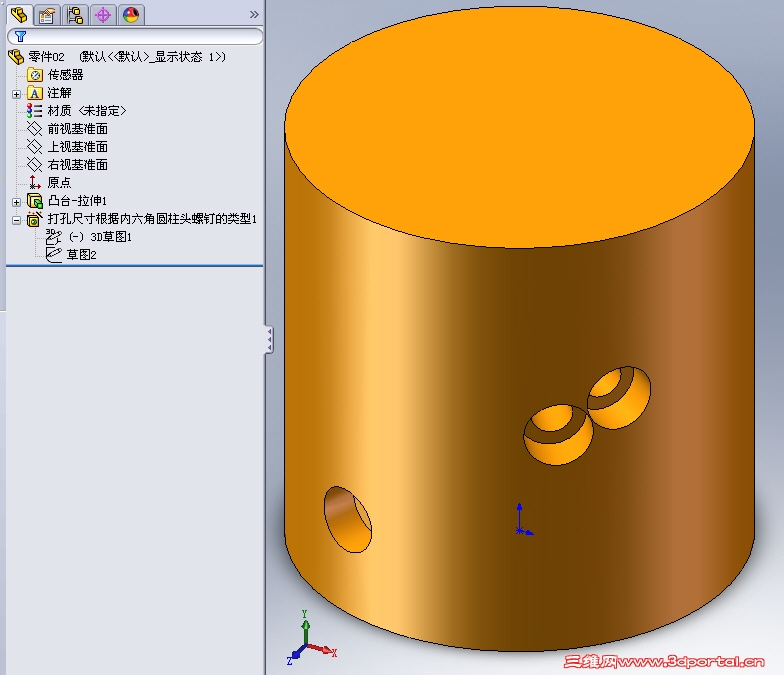

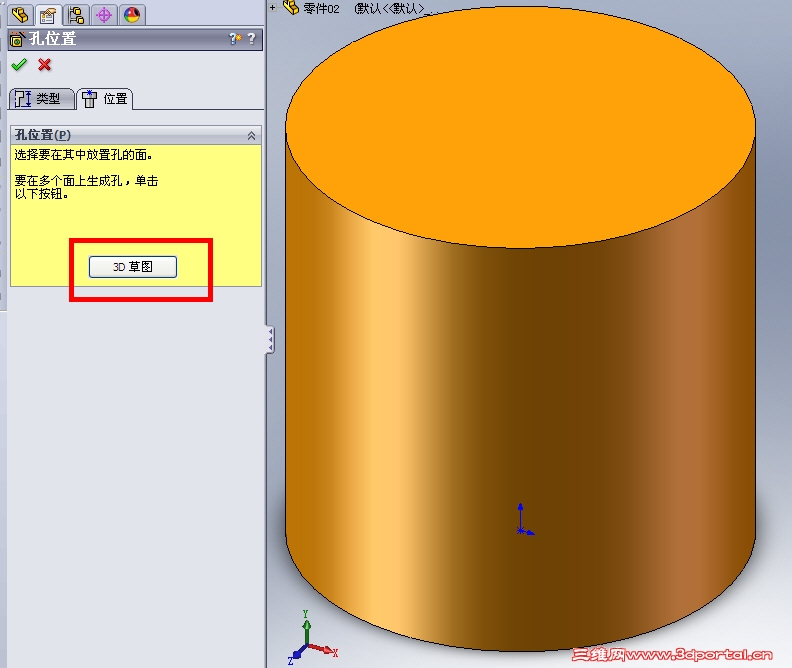

& @' H4 q3 K8 R; ~# u! V1、确定孔位置时点3D草图

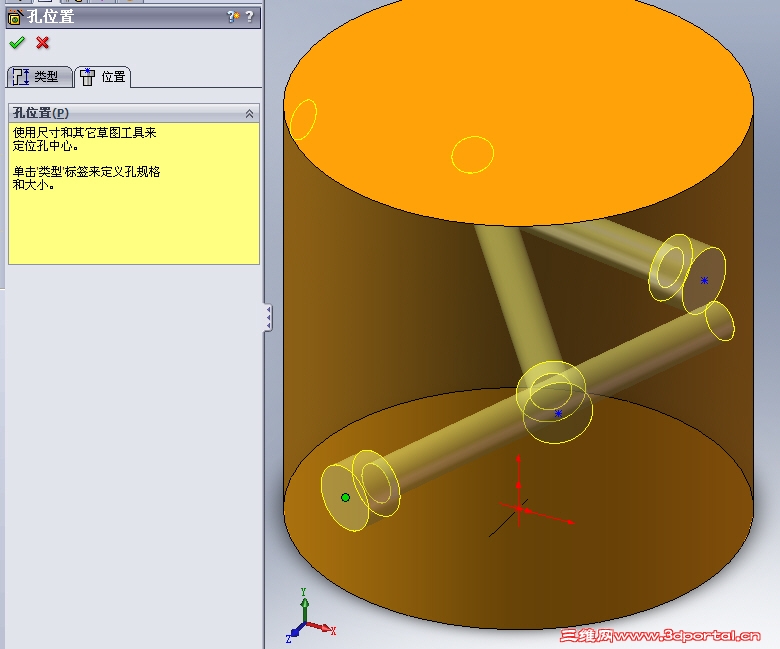

2、使用异形孔向导直接在圆柱面随便位置放置孔

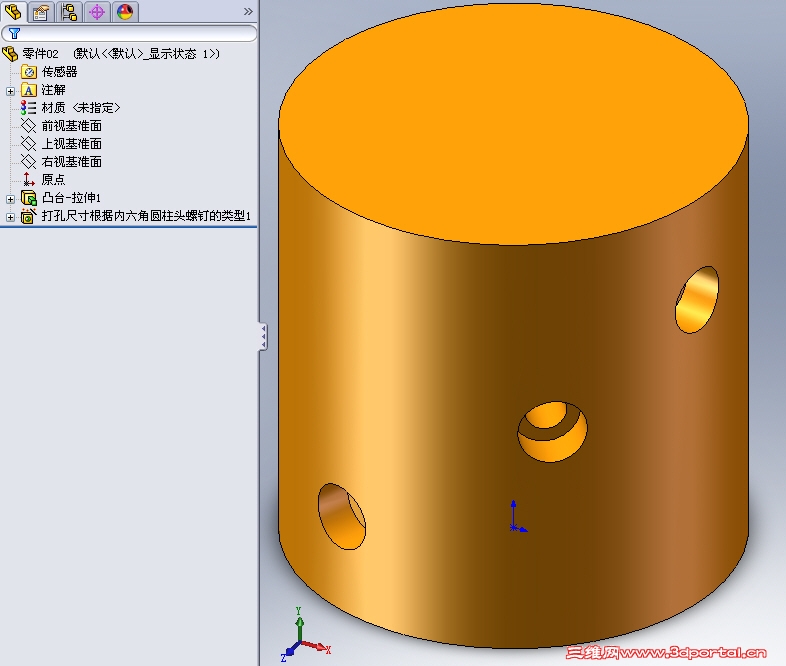

5 {+ K3 @5 \. E4 `/ f4 R& [% \3、按确定退出异形孔向导

( C% v+ b$ q/ f. l! Y4 x; h* H( x+ w

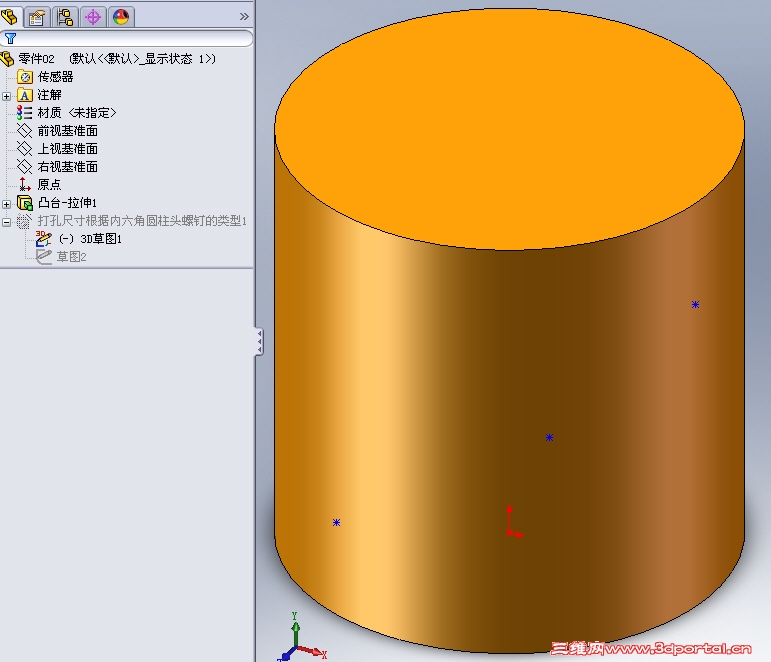

4、编辑异形孔的3D草图
, N3 M( ~1 L- ^3 S
: [0 D6 C% d* ?7 D0 Y: s8 w

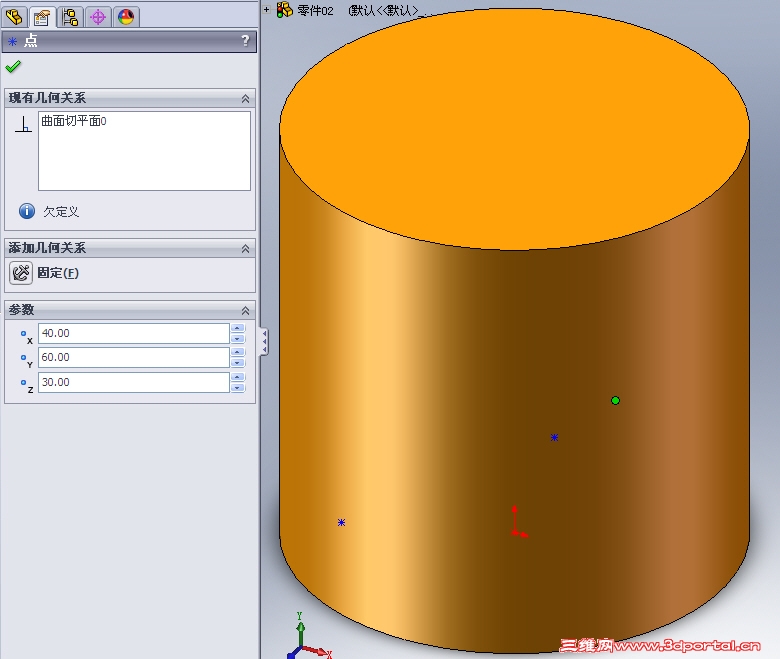

: _; {9 _; v0 [8 U- N9 a5、根据自己的要求，分别修改每个3D草图点的XYZ坐标值
% s1 Q7 |# ]; r

* z) Y; \- j& J& E1 [" C# d6、这样就可以很方便地定位和改变孔的位置


7 a5 M) D& d+ u# B' a
2012版
7 l# l7 z6 k8 y* b3 J4 i 零件02.rar (95.77 KB, 下载次数: 4)

2013-3-11 01:47 上传

点击文件名下载附件
8 e% O$ g+ a6 z& }

socaug

建两个基准面，分别与圆柱相切，面的夹角同指定的一样。
分别在两个面上建孔即可。

keilei001

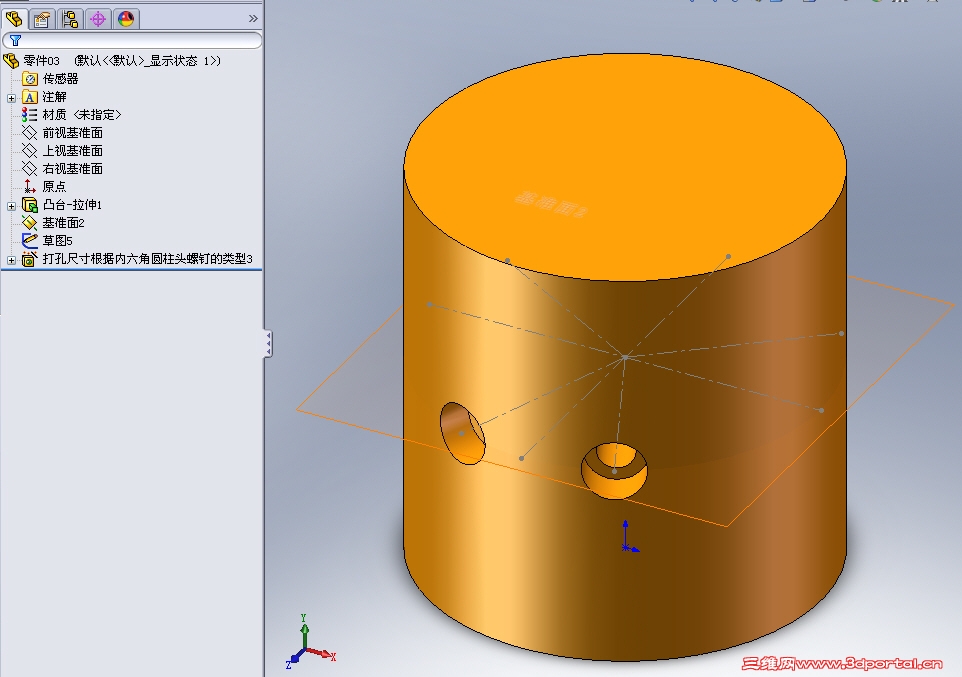

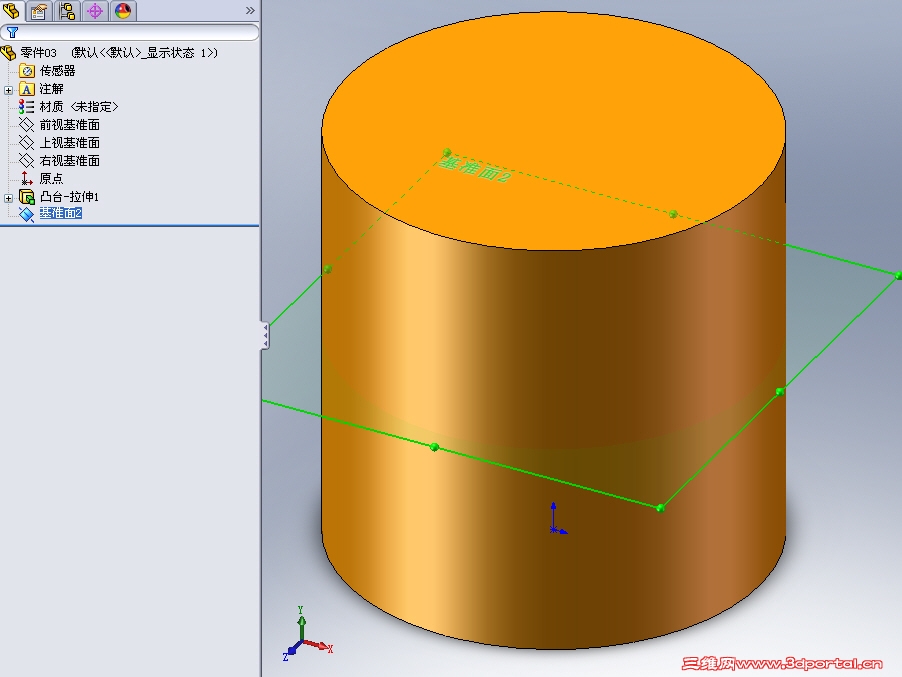

也可以在你放置孔的位置上新建基准面

" K+ v5 ], r( m7 T

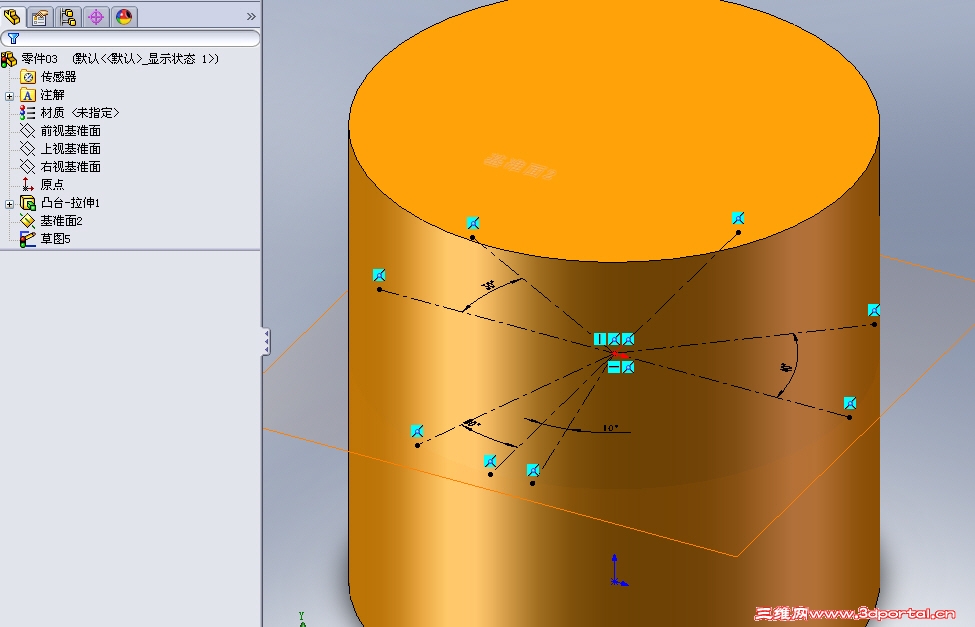

在新建基准面上画草图

7 s. U% s# k" g8 n5 @9 ^

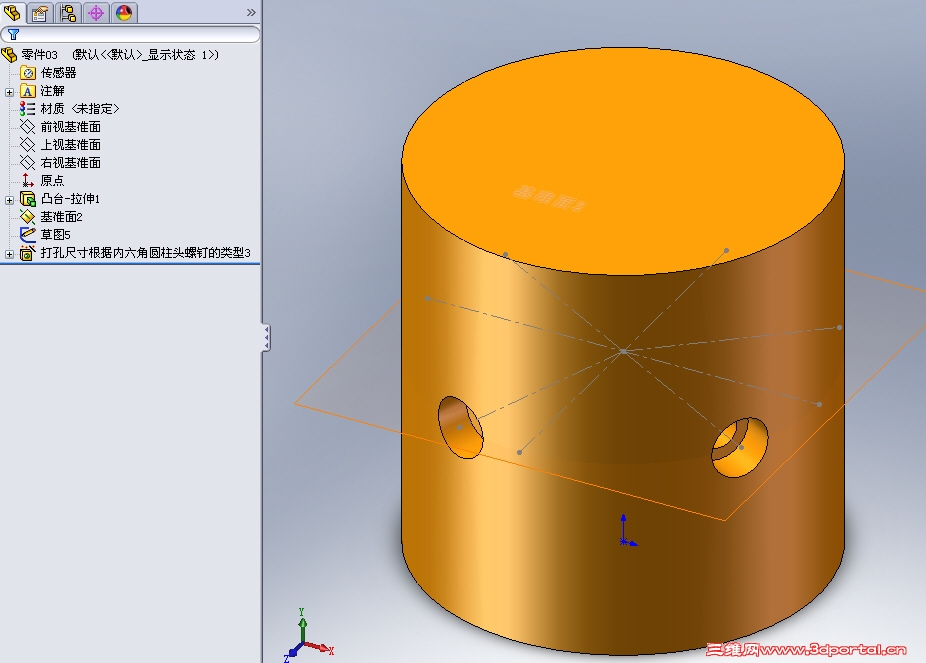

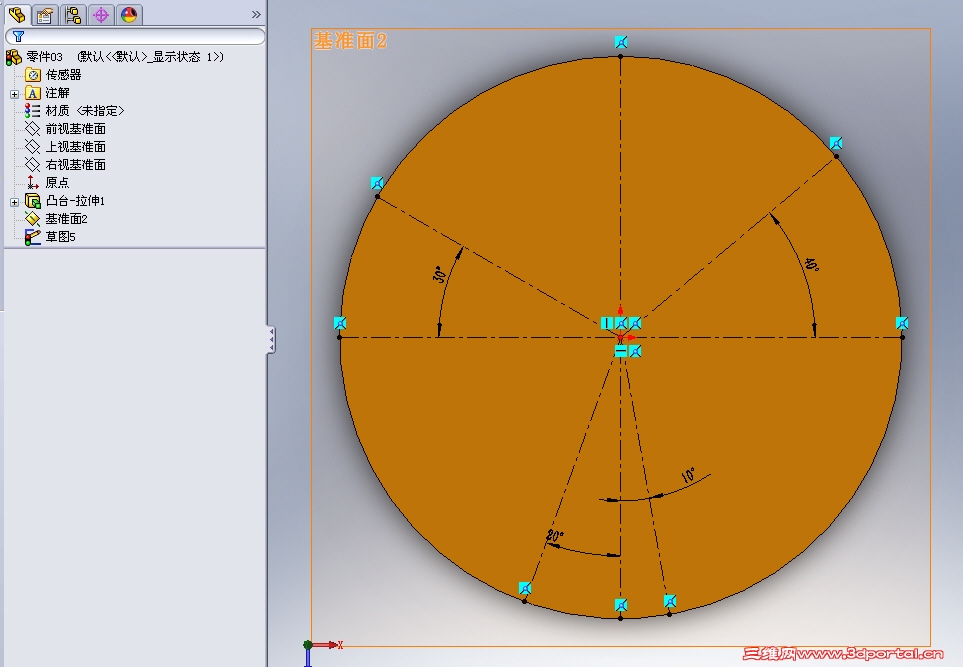

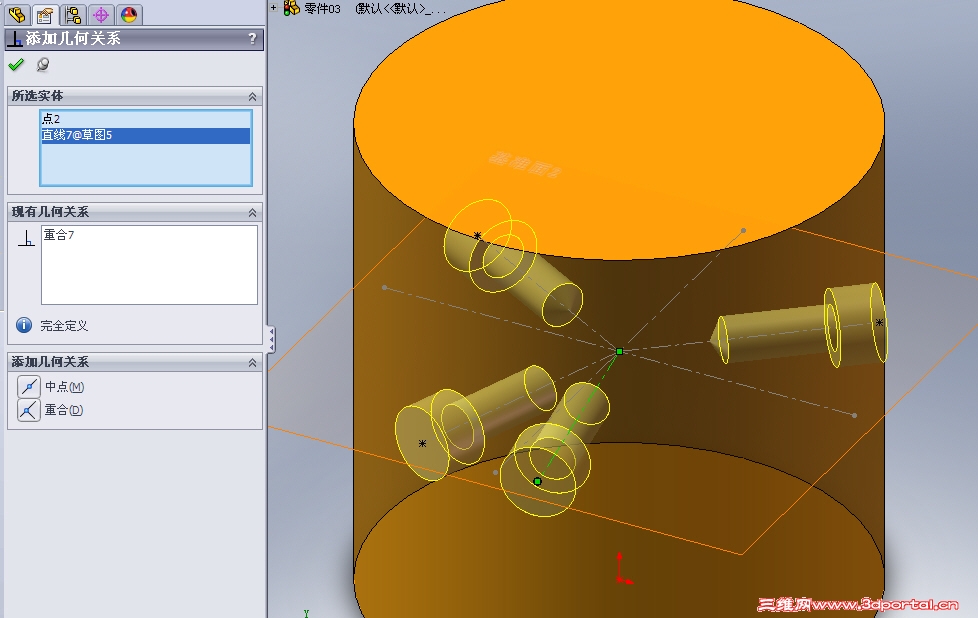

5 s' x+ S# l: m, ]2 L) N& j启动异形孔向导，点3D草图在圆柱面上点击放置孔，每个孔的3D草图点和新建基准面上草图的线添加重合的几何关系
0 I5 S8 C$ u: R0 g) i
) a% ]" |7 x* |! \' ]6 H
对定位的草图进行编辑就可以很方便地修改孔的角度
6 H/ X  v; `( W) W6 @) o  w" x
, e3 w5 m6 i) \$ m9 S" D9 r" d( e" l* r
+ N! H' a- J7 F' v( t7 \2012版
  N2 K- \- U  I 零件03.rar (93.48 KB, 下载次数: 15)

2013-3-11 03:00 上传

点击文件名下载附件

363461424

好多方法啊，学习了

wwengui

路过，学习学习！！！

迷88

受教了
; f' n7 l# u& ^/ z0 z' y多谢各高手的帮助

江南三月

获益菲浅
