困扰近一年的问题，想向大家请教下，高手们看一下

licoolicoo · 发表于 2013-3-22 19:21:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 licoolicoo 于 2013-3-22 20:51 编辑

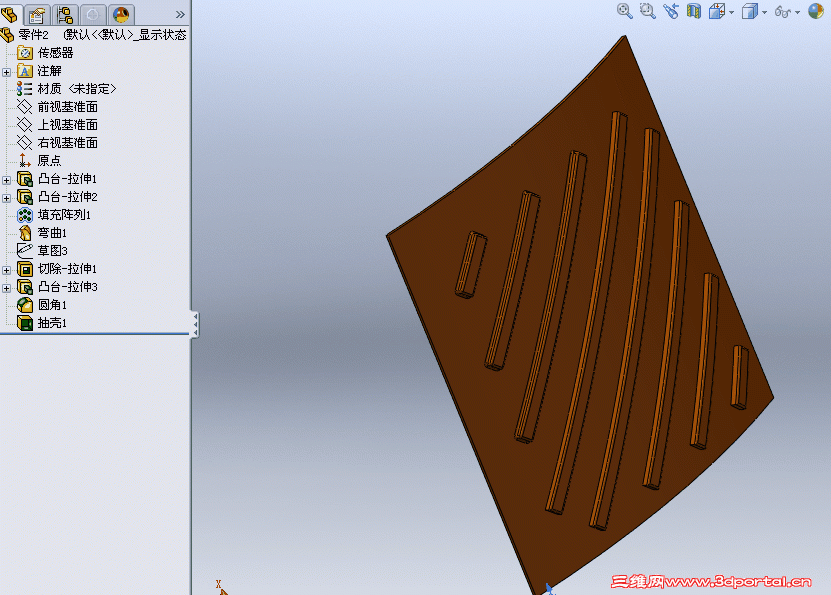

各位，如下图所示，这个特征小弟实在是没有思路。请各位指点下如何建模好。这个是输入实体能在SW中做成一样吗？

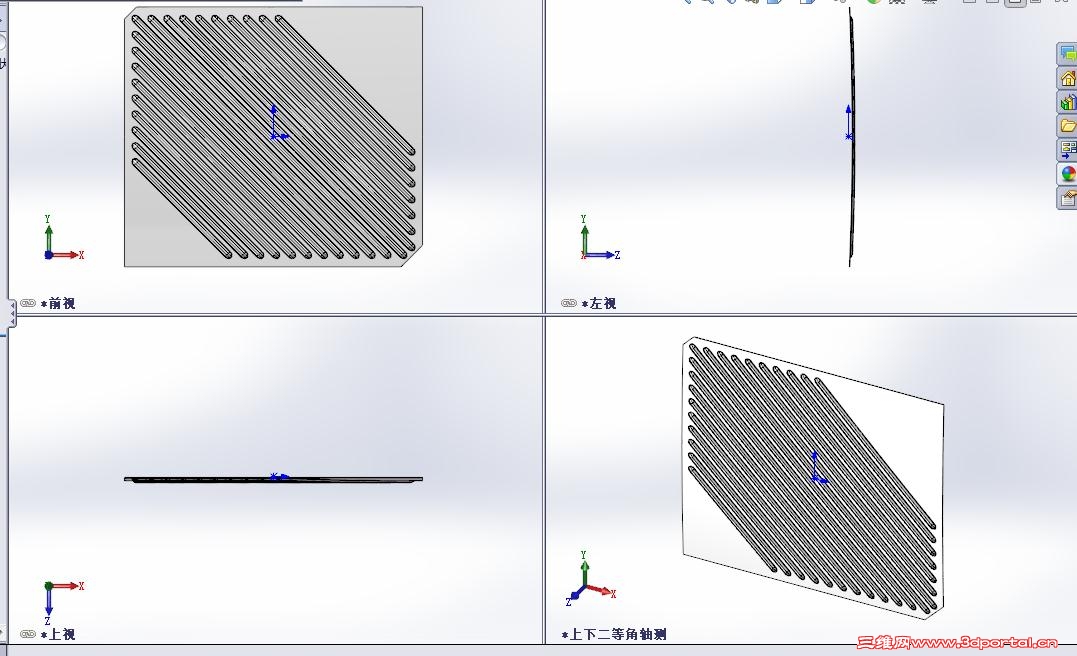

烦请各位赐教！！！！！！！！！！附件为三维文件x_t

111121.rar (2.26 MB, 下载次数: 30)

dulang0315 · 发表于 2013-3-22 19:47:33

希望能帮到你

licoolicoo · 发表于 2013-3-22 20:01:26

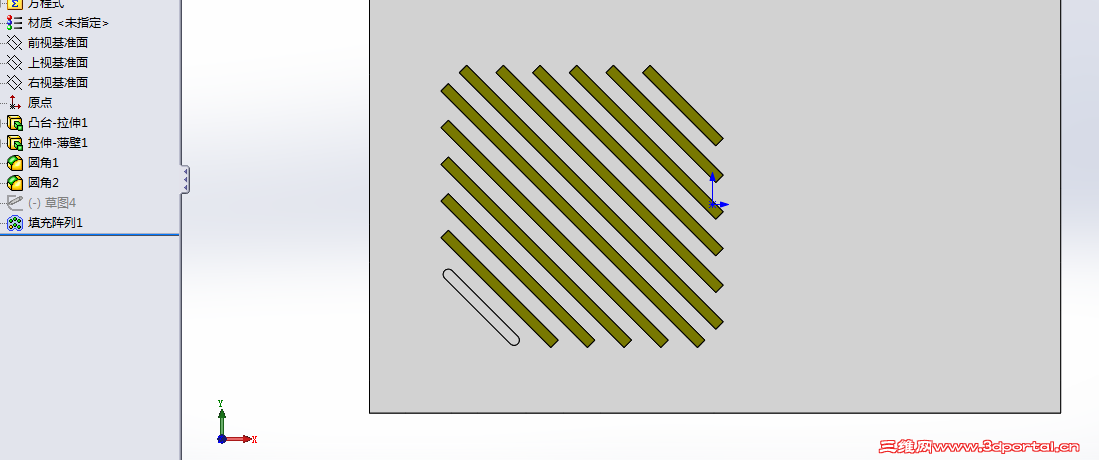

谢谢楼上的朋友。阵列这个倒是好解决。再投影在大的圆柱面上（底面是个弧面）。关键上这个凸筋怎么建模？

gt.adan · 发表于 2013-3-23 09:31:36

凸筋尺寸不是很要求的話，彎曲特徵應該很容易實現吧？

niuzhanjun · 发表于 2013-3-23 09:34:45

新手上路，顶一下

licoolicoo · 发表于 2013-3-25 09:27:37

gt.adan 发表于 2013-3-23 09:31 static/image/common/back.gif
( j O2 J7 f" ]- R$ k% k2 e凸筋尺寸不是很要求的話，彎曲特徵應該很容易實現吧？

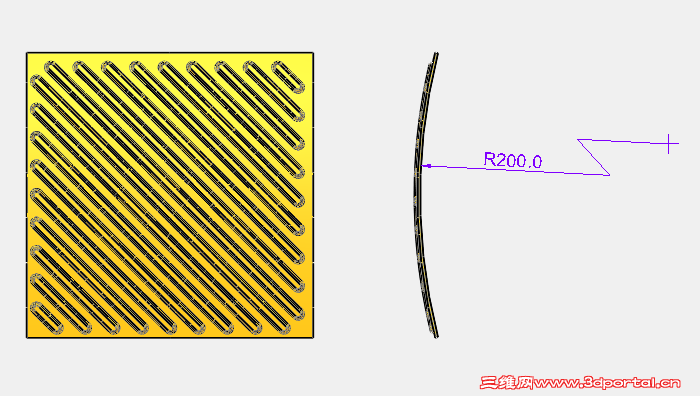

谢谢大哥的回复。我之前也用过扭曲。但一到工程图就无法标那个大圆弧的半径。也不知道人家是怎么做出来的

22553711 · 发表于 2013-3-25 10:54:58

licoolicoo 发表于 2013-3-25 09:27 static/image/common/back.gif T, o- U7 v! ~& G3 D
谢谢大哥的回复。我之前也用过扭曲。但一到工程图就无法标那个大圆弧的半径。也不知道人家是怎么做出来的

那么在阿丹做法的基础上再增加两步。
将薄片切掉，用扇环重新拉一个薄片，然后圆角抽壳，OK.现在可以标了，方法比较笨拙。

gt.adan · 发表于 2013-3-25 16:42:01

本帖最后由 gt.adan 于 2013-3-25 16:45 编辑

licoolicoo 发表于 2013-3-25 09:27 static/image/common/back.gif! X' O9 [# i9 s5 [. ~
谢谢大哥的回复。我之前也用过扭曲。但一到工程图就无法标那个大圆弧的半径。也不知道人家是怎么做出来的

樓主的彎曲選項是如何設置的呢？

不論在模型裡或是工程圖中，都是可測量可標註的呀！

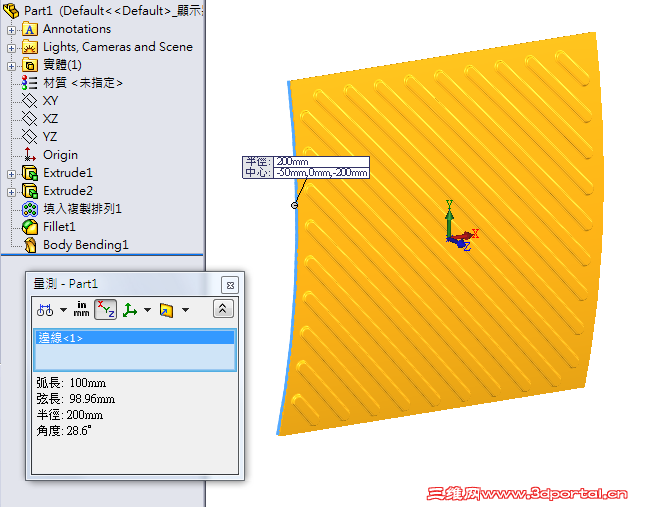

2013-3-25 下午 04-43-40.png

licoolicoo · 发表于 2013-3-26 09:27:19

本帖最后由 licoolicoo 于 2013-3-26 09:31 编辑

谢谢大哥指点。我明白了。太感谢了。但我之前后做确实有无法标注。不知道是不是由曲面加厚后所至的无法标还是先项有问题。
再次感谢！

我再试一下。

licoolicoo · 发表于 2013-3-26 09:30:07

22553711 发表于 2013-3-25 10:54 static/image/common/back.gif
% p% ]' V9 C d, V; ^0 \# G: i3 s那么在阿丹做法的基础上再增加两步。 t& i. O3 |: A) w. B
将薄片切掉，用扇环重新拉一个薄片，然后圆角抽壳，OK.现在可以标了 ...

谢谢仁兄指点。

崔友起222 · 发表于 2013-3-26 15:01:32

gt.adan 发表于 2013-3-23 09:31 static/image/common/back.gif G- O2 S0 M3 x% b' c' q& z
凸筋尺寸不是很要求的話，彎曲特徵應該很容易實現吧？

哥你这个 tif 图片用什么做的，我想学下，用得到。

gt.adan · 发表于 2013-3-26 15:35:07

崔友起222 发表于 2013-3-26 15:01 static/image/common/back.gif+ L+ e" s3 \+ |) t% Q
哥你这个 tif 图片用什么做的，我想学下，用得到。

打錯字了吧…應該是gif，不是tif…
btw，俺用的是gif movie gear這套小程式做的，很容易上手~

gt.adan · 发表于 2013-3-26 15:37:04

licoolicoo 发表于 2013-3-26 09:27 static/image/common/back.gif$ j# k4 n4 P* ?2 s
谢谢大哥指点。我明白了。太感谢了。但我之前后做确实有无法标注。不知道是不是由曲面加厚后所至的无法标还 ...

不客氣~有問題不妨再提出來一起討論~
