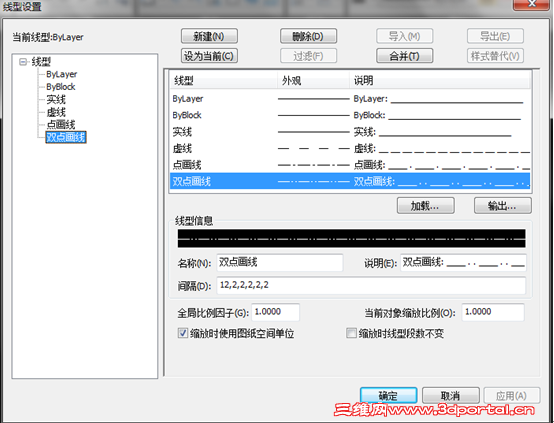

7 p$ W g2 r( G: G/ p- l 每个人有每个人的使用习惯和风格,并且应工作要求,常常要进行一系列的绘图风格设置来满足绘图的需要。CAXA电子图板虽然在新建图纸的时候提供了模板,但是很多时候是不满足我们的使用习惯的,不过值得高兴的是电子图板支持了模板的自定义,直接调用定义好的模板,节约时间,提高效率。下面我就以下内容做个简单的介绍: 模板里能保存的风格样式很多,图层、线型、颜色、文字、标注……等等。风格之间即使独立又是相互关联,只要学会了方法,怎么设置,都是水到渠成。 1.图层风格 图层,是开展结构化设计不可缺少的软件环境。一幅机械工程图纸,包含各种各样的信息,有确定对象形状的几何信息,也有表示线型、颜色等属性的非几何信息,各种尺寸和符号。这么多的内容集中在一张图纸上,怎么设置和管理好自己的图层,是绘图很重要的部分。 在图层里,可以设置线型,线宽,颜色,亦可新建图层,设定样式。CAXA电子图板2011最多可以设置100层。 线型:在线性设置界面下,可以新建各种线型。
8 `- {+ ?' f) `* g& E7 l
7 @3 Y' O3 p: ]4 C; S. e. D% v 在线型设置里设置的线型,打开图层样式管理,在线型里就能调用;线宽、颜色的设置雷同。 (这里调用的线型、线宽、颜色设置框是在属性栏里调用的)
. J, p) P' K, R' c K% }4 W1 Q
2、标注 标注里面关联了文本、引线的风格,且自身也能设置样式风格。 ' Y' ?% Q& D6 j5 E- e7 R

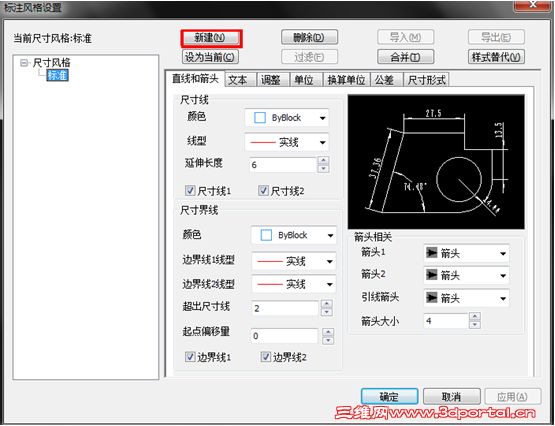

2 W& p8 Z; [. O. T$ k1 i点击新建可以增加标注风格,同时可以看见,在下方有一行关于线型和文本的关联设置。 线型的设置这里就不赘述了,简单介绍下文本风格的关联。(如下图) 8 D5 Q% A- a4 E6 P: j! T9 ]

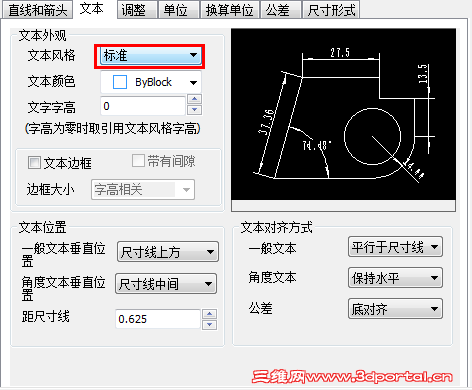

/ m/ B: h' V* q& Q9 Z2 G- H( J这里我们看见能直接引用的文本风格标签(红色框标注的地方),因为在文本风格里设置过,这里可以直接引用的。 通过这种思路,想必已经了解了这种风格之间的关系,设置自己需要的风格,试试看来建立自己需要的模板文件!
