[已解决] 2013CAD 三维转二维图

[复制链接]
幸福_真好
发表于 2013-4-11 14:44:20 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 唐昕晨 于 2013-7-28 13:50 编辑
1 B; x& w: u0 F$ P8 h$ N+ }4 j. D
  {# Y2 [! r' j( A1 I# k求助，  用CAD2013版 画出三维能够出详细 二维图的方法。 包括旋转剖视图、向视图等机械常用图纸。
$ g* R2 C8 J+ N( L8 W) D0 t" A) J/ e# O2 o& w- r) z
谢谢 ！！！！  期待中。。。。。。。。。。。
回复

举报

lvdeping
发表于 2013-4-11 18:12:43 | 显示全部楼层 来自： 中国江苏无锡

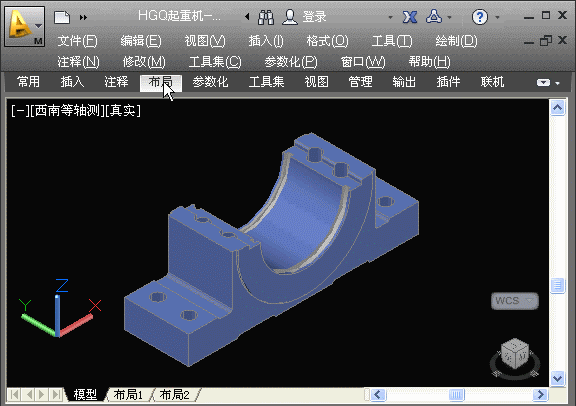

三维转三视图.gif % |, ~* J9 {: }1 w6 j% {4 d
5 G2 v: C& f" C* o+ m' S% T
回复 支持 反对

举报

topidea
发表于 2013-4-11 18:47:45 | 显示全部楼层 来自： 中国广东广州
lvdeping 发表于 2013-4-11 18:12 static/image/common/back.gif

8 p2 K  ]* n8 [  o# K1 A: J! O
( x% q& w7 b( G( R. i5 L0 I; L, S$ p3 v/ ?0 i9 ?# D) e! W
热心人实在令旁观者感动
. I) G$ w0 r% s, T1 R& w
: B* W% o' }" U% I
回复 支持 反对

举报

ct4273
发表于 2013-4-12 08:30:56 | 显示全部楼层 来自： 中国山东淄博
lvdeping 发表于 2013-4-11 18:12 static/image/common/back.gif
2 D# P4 z* {3 t* z2 `
2012的有没有布局这个？为啥我找不到这个布局的别的都有。
回复 支持 反对

举报

chenmik
发表于 2013-4-12 13:50:11 | 显示全部楼层 来自： 中国广西南宁
我的是2008好象找不到这个功能呢
回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-12 14:43:21 | 显示全部楼层 来自： 中国上海
是不是我的CAD没装全， 还是什么？麻烦给说明一下。谢谢
回复 支持 反对

举报

hailangldf
发表于 2013-4-12 16:31:48 | 显示全部楼层 来自： 中国福建厦门
lvdeping 发表于 2013-4-11 18:12 static/image/common/back.gif
6 @* {5 c" E# {7 O! ?+ L2 ]
这个还真没搞过   以前用三维软件的时候好像选择视图就好了   学习了
回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-12 16:57:11 | 显示全部楼层 来自： 中国上海
我以前在上面学习了一个 FLATSHOT 命令。但是不好做剖面
回复 支持 反对

举报

lvdeping
发表于 2013-4-12 18:28:47 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2013-4-13 17:43 编辑
/ h( n7 ~' [" V0 n. ~' j' g. ^3 N6 w7 `4 f
ct4273 发表于 2013-4-12 08:30 http://www.3dportal.cn/discuz/static/image/common/back.gif
& {+ F; {$ U, f6 q2012的有没有布局这个？为啥我找不到这个布局的别的都有。

( Y% w9 i; d7 i! ?; @! a7 _
" ~/ T$ O4 u, u4 B- p2 R1 }! V必需是2013以上的机械版CAD才有个功能，2013版以下是没有的，2007~2012可用“平面摄影”这个功能来实行三维转三视图也非常方便。4 J( n$ N( [0 b8 C" G3 J- |% B

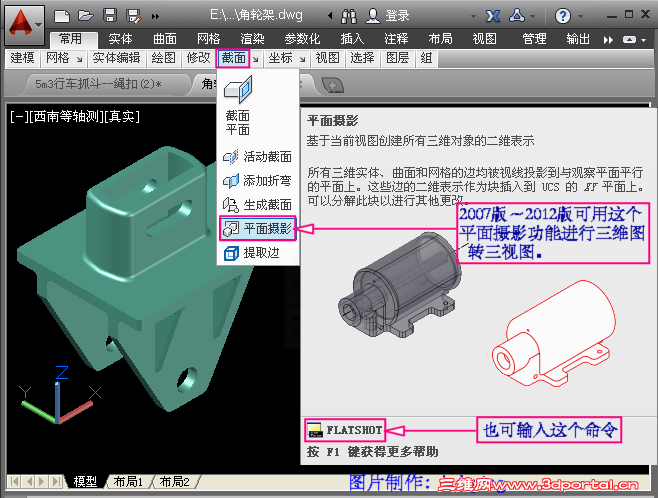

4 @- G  F) |$ X; h2 O 平面摄影1.PNG

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-13 17:44:43 | 显示全部楼层 来自： 中国上海

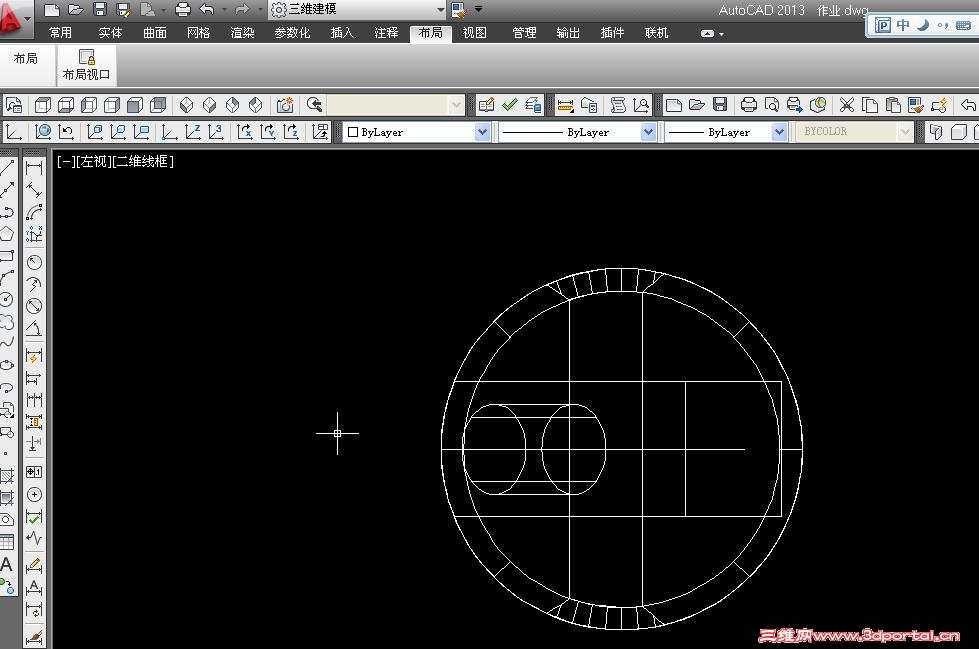

我的20132，也没有
回复 支持 反对

举报

lvdeping
发表于 2013-4-13 17:48:25 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2013-4-13 17:58 编辑 + p3 ]+ o9 H/ T; V) [- f
幸福_真好 发表于 2013-4-12 14:43 http://www.3dportal.cn/discuz/static/image/common/back.gif  i' J6 J4 x  V3 u
是不是我的CAD没装全， 还是什么？麻烦给说明一下。谢谢
: x; p# @  m4 d! H
3 }% \4 K  G0 h* n8 A5 [* U  H: b
你这是通用版，必须是机械版才有这个功能。CAD有十多个专业版本，它们在通用版的基础上增加了专业功能。你从事何种行业就装何种版本，这样会使你大大提高制图
4 {4 }; c* m( J; O0 S# A的效率，并且还有许多专业标准数据可调用。& i' E6 G5 K( k$ N& c2 M

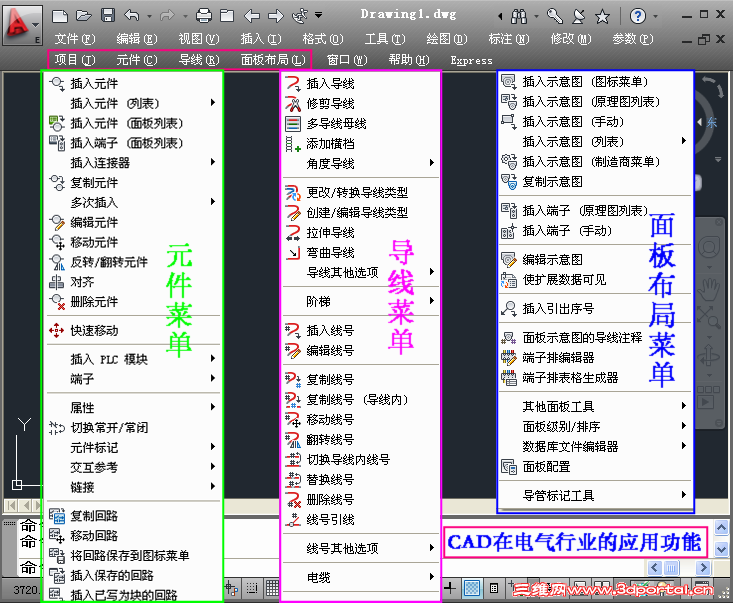

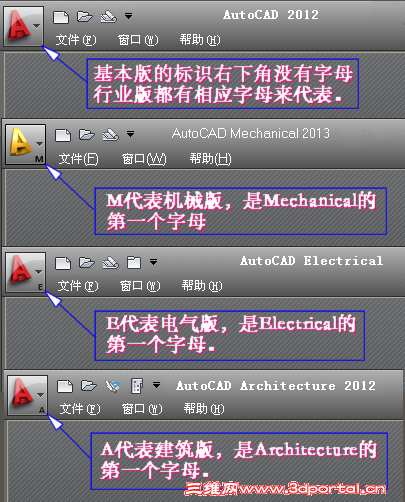

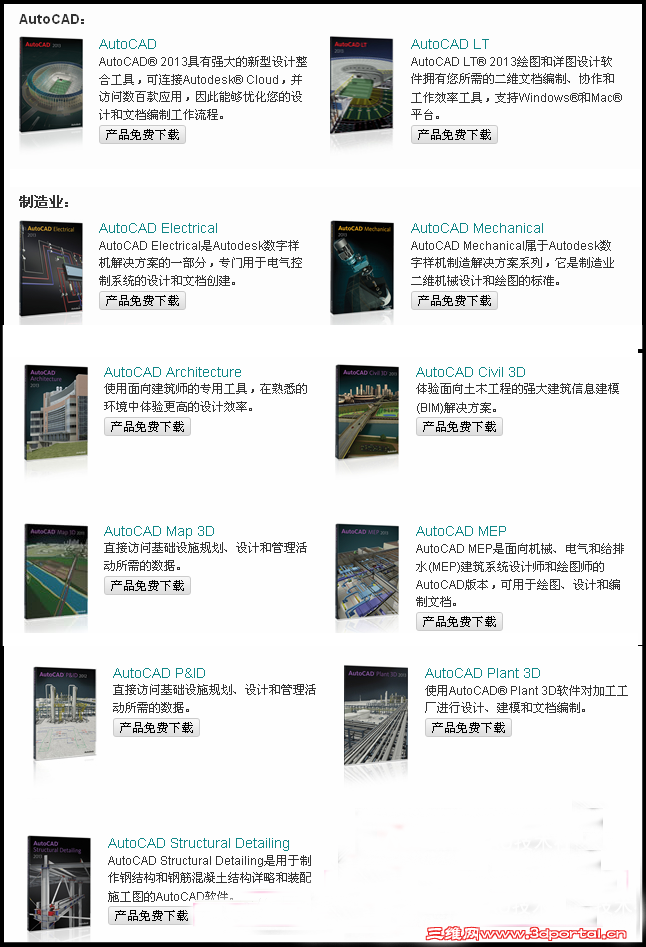

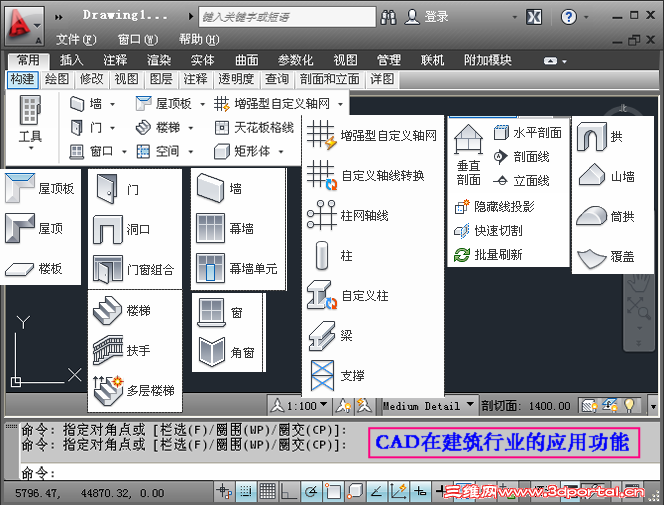

$ d+ u, Q2 W/ Y! K; L7 Q CAD的行业标识.png % D) I  I0 S' i  j2 k: H3 A
2 m; G/ f0 u# [( m0 j7 Z) G
8 [* a5 u& {( r  w
2 ^1 n6 k. o9 a3 b7 N, Y. R

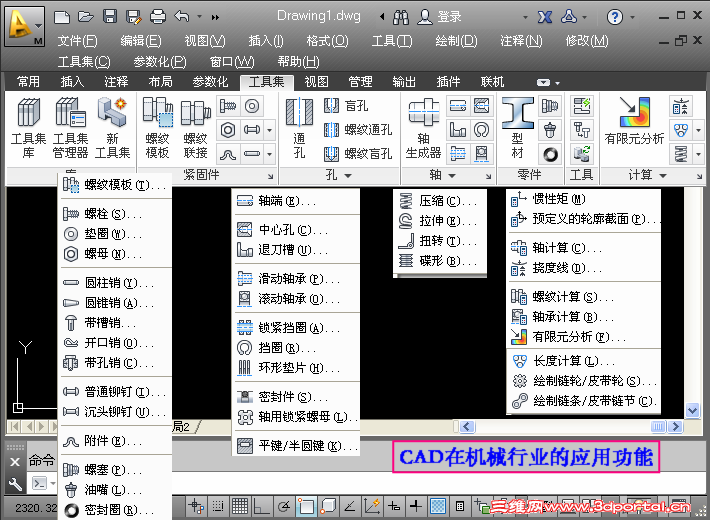

+ F6 ?% d- ~, Y$ f0 M2 o6 F! |4 q CAD-M1.png
6 {1 f- l5 Z. o6 c  H
, A6 v! U' Z# ?# @7 n: z( x ACE3.PNG
2 z* Z. O3 R4 T6 E/ s9 D/ y2 r6 w* c% b* i: x0 M
回复 支持 反对

举报

xtpi
发表于 2013-4-13 20:00:43 | 显示全部楼层 来自： 中国河南新乡
从介绍上看,有这个功能但不知道怎用呀,有知道的没呀,出来说一下罗,谢谢!!
回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-14 16:52:01 | 显示全部楼层 来自： 中国上海
请教一下  机械版 在那里下？
回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-14 16:52:37 | 显示全部楼层 来自： 中国上海
lvdeping 发表于 2013-4-13 17:48 static/image/common/back.gif9 I! {1 K7 ?5 B4 y; r; Q) {
你这是通用版，必须是机械版才有这个功能。CAD有十多个专业版本，它们在通用版的基础上增加了专业功能。 ...
* I: S# W' H- d: l, t" Y! Y
谢谢 请教一下 机械版的在那里有 免费的吗
回复 支持 反对

举报

hzzpy
发表于 2013-4-14 17:24:55 | 显示全部楼层 来自： 中国广东珠海
本帖最后由 hzzpy 于 2013-4-14 17:28 编辑 9 k2 F1 p  H6 B  E
幸福_真好 发表于 2013-4-14 16:52 static/image/common/back.gif& |/ F4 o5 x% F7 t2 s) A0 h5 J( E
谢谢 请教一下 机械版的在那里有 免费的吗

6 t/ O( H, g& X4 i% ?7 O$ P& _, zAutoCAD Mechanical 2014中文版下载地址0 h5 Z' i2 e6 L
http://www.3dportal.cn/discuz/fo ... 2487&fromuid=246298
( C% \* q0 P( @% T1.AutoCAD Mechanical 2014
- m- ~' z3 M2 d) G* R0 l安装密钥:206F1$ d& @* J& P" A8 q3 b
2.破解可采用9 P- q. G+ o( R9 Z
autodesk 2014通用注册机
" F5 `" @( `: o7 n, Chttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1221181&fromuid=246298

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

回复 支持 反对

举报

lvdeping
发表于 2013-4-14 17:38:43 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2013-4-14 17:42 编辑 ! v7 n# \6 h" o6 P
幸福_真好 发表于 2013-4-14 16:52 http://www.3dportal.cn/discuz/static/image/common/back.gif% P/ p, H% D& o. }- z, X& o
谢谢 请教一下 机械版的在那里有 免费的吗
. l* h6 @" F' I" `  D
% J$ L, q! D# [  i9 L
本论坛就有，可到这里下载：% v" U0 i# b7 t4 D; b* s; n$ t5 q
http://www.3dportal.cn/discuz/fo ... 1945&extra=page%3D22 _% y. ]6 t, `' r) H1 y7 S

/ L" [4 ]/ p) d" I/ S这里第一类是机械专版式，第二类是电气专业版式，第三类是二维文档专业版。还有你要根据你使用电脑来选择32位还64位，不要搞错，不然无法安装使用的。5 y( I+ w. `& j3 C2 A/ X
要用讯雷下载，不然可能下载不了。
回复 支持 反对

举报

lvdeping
发表于 2013-4-14 17:51:30 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2013-4-14 18:02 编辑
. Q4 L) A9 P- O0 \5 I/ }2 |  c" e& R4 `
xtpi 发表于 2013-4-13 20:00 http://www.3dportal.cn/discuz/static/image/common/back.gif
: I, U1 p* d* j, B& d- I从介绍上看,有这个功能但不知道怎用呀,有知道的没呀,出来说一下罗,谢谢!!
& q2 V% d- z. e

1 L: }* u# N5 `0 x用法与通用CAD一样，可把它的工具与通用CAD一样排列在二边。上面的图片只是为说明其综合功能而没有把工具栏调入界面。$ {) }1 H/ o7 K; c. T% C( y$ f( v

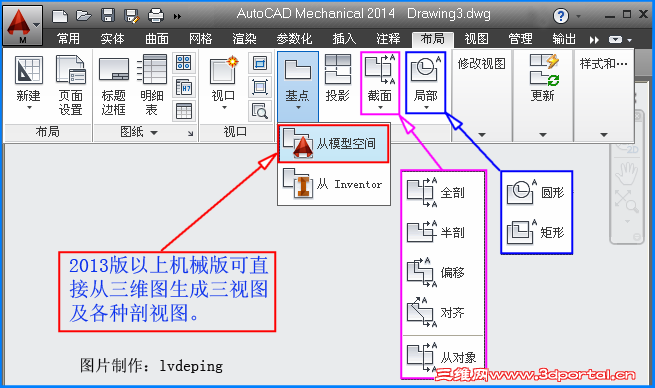

如果说单纯三维图转三视图这个功能用法俺再传张图片，你只要点击相应的功能，它在命令都有提示，你按照它的提示选项进行就可以了。 三维转三视图2.png
回复 支持 反对

举报

hzzpy
发表于 2013-4-15 07:47:18 | 显示全部楼层 来自： 中国浙江金华
lvdeping 发表于 2013-4-14 17:51 static/image/common/back.gif) O" a; B( x" y* g
用法与通用CAD一样，可把它的工具与通用CAD一样排列在二边。上面的图片只是为说明其综合功能而没有把工 ...
0 A: {0 H* m" G1 X& O& d. p
请问：所说的三维图，必须是INVENTOR设计的三维图吗？别的软件设计的三维图如SOLIDWORKS或PROE适当转换成某种格式可否调入到机械版CAD中这样出工程图那？如果能实现可太好了？
回复 支持 反对

举报

lvdeping
发表于 2013-4-15 18:59:20 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2013-4-15 19:26 编辑
6 p8 z0 t- F$ t: o) Z8 Z
hzzpy 发表于 2013-4-15 07:47 http://www.3dportal.cn/discuz/static/image/common/back.gif. X# h) J* }7 o: e8 b
请问：所说的三维图，必须是INVENTOR设计的三维图吗？别的软件设计的三维图如SOLIDWORKS或PROE适当转换成 ...

: z7 G9 x1 B" G& C$ y' k6 m  b$ }

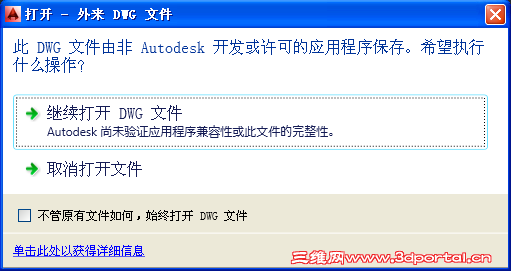

- ~0 G1 e; P2 Z+ h   大部份同类软件都有保存为CAD文件DWG格式文件选项，而这样转换过来文件在CAD中打开，会有“不能保证应用程序兼容性或此文件的完整性”提示。理想的方法是由CAD自身转换其它软件文件，这样转换过来的文档比较好，它比较符合CAD的特性。$ K! a& _) C  I. `' U6 u2 `
    其它软件转换成CAD文档在CAD中打开时会弹出这个提示，图形质量有时会很不理想，特别曲面类图形，但不影响打开。
+ |, R3 e7 N" O' h3 C, h CAD打开外来文件.PNG
* @8 H6 o$ Q7 h, B5 o, ^7 r8 K0 |2 e% O) N/ L, U
用CAD转换的就不会有这个提示。直接用CAD转换其它三维软件制作的文件方法：( m  U! c9 j' f$ }. t! l

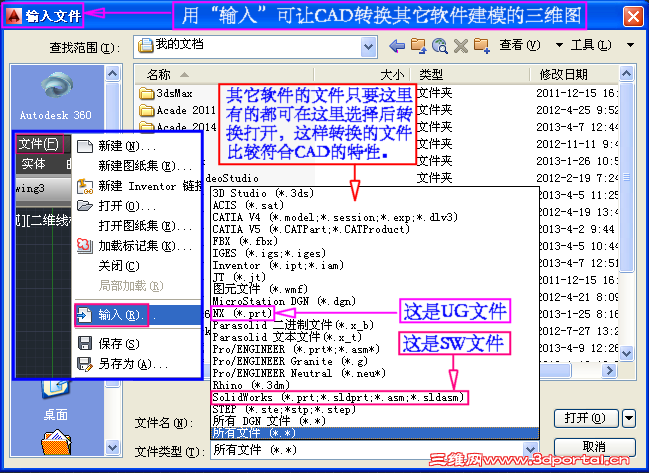

. |: ]; Z3 ~& n CAD输入外来文件2.png 7 i* I8 L- l6 l1 r; h% E

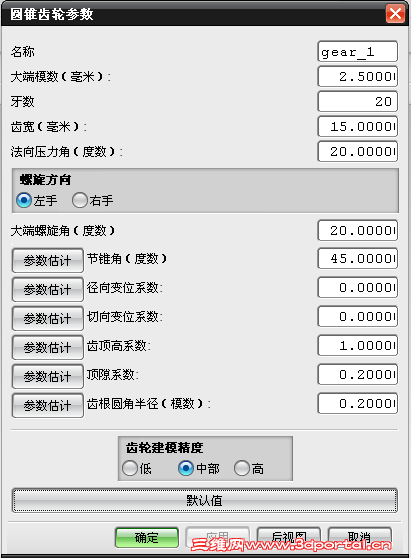

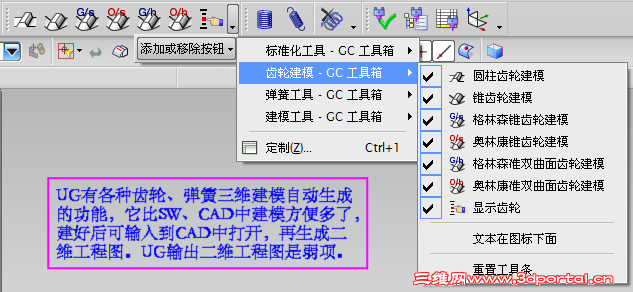

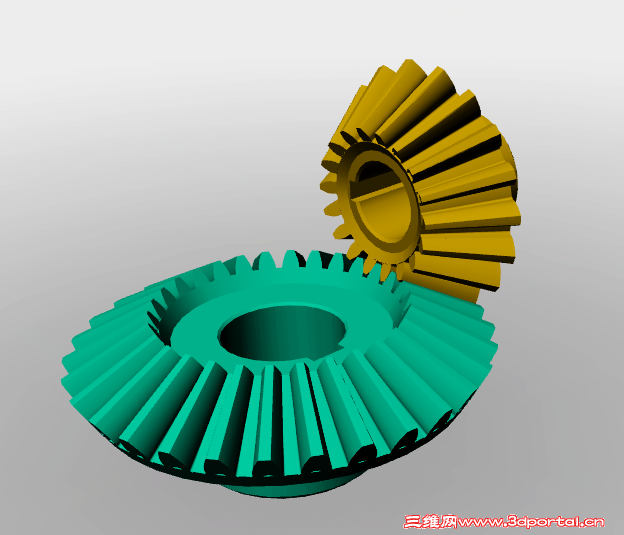

& ]' X/ _) F+ K, H  k0 N5 \( CCAD虽然功能强大，但三维建模有此方面不如其它软件，利用其它软件的特长来建模后转入CAD不失为一种简捷方法，我有时也是这样做的，比如画齿、弹簧的三维图，UG最简捷，只要输入参数后它就自动生成三维图了。, F7 c+ ?' H& E* B
% }' u/ C- u: w" a- _9 D6 l$ H1 K
. k' }5 q! B8 j5 F; D1 \6 ?, Z* V. s  b* Z; B7 W% @" D
9 Y. x% [- O5 {- ?
6 u; [: G7 d. o: a# n9 J

, N9 E# J8 }( f3 U2 h1 a5 o1 @8 ~1 e6 Q9 H& U

. P" b1 s, O/ o! X% o UG建模2.PNG
) {( k$ E: b/ [+ z' H9 C1 _4 ~  ^' H& i+ a
9 S; A, O" ^# [, a2 c, n+ d
( o  D9 F. b0 I5 {$ E( D) p8 c+ b4 P) X/ n6 a' m# b% h4 X

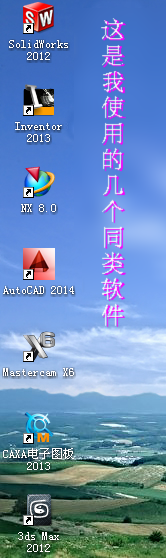

所以我们学习作图不能只会一软件，我的观点是学精一个学会多个，这样能大大提高我们的工作效率。这是我使用的几个同类软件：1 R0 \9 D6 J' A5 Y6 C
1 E& p% x+ o# H. D4 r" r" x5 p
回复 支持 反对

举报

hzzpy
发表于 2013-4-16 12:16:37 | 显示全部楼层 来自： 中国浙江金华
lvdeping 发表于 2013-4-15 18:59 static/image/common/back.gif. C* Z  l! |/ n0 ?
大部份同类软件都有保存为CAD文件DWG格式文件选项，而这样转换过来文件在CAD中打开，会有“不能保证 ...
, B/ \0 f& Y' ~0 _6 z. e8 q) C
说的很有道理，谢谢了！
回复 支持 反对

举报

幸福_真好
 楼主| 发表于 2013-4-16 15:32:44 | 显示全部楼层 来自： 中国上海
这么多年白忙活了 ，一个没精。
回复 支持 反对

举报

chenmik
发表于 2013-5-2 14:34:16 | 显示全部楼层 来自： 中国广西南宁
lvdeping 发表于 2013-4-13 17:48 static/image/common/back.gif
! U* F1 w) x# E' R3 t你这是通用版，必须是机械版才有这个功能。CAD有十多个专业版本，它们在通用版的基础上增加了专业功能。 ...

) j5 Y, }$ w" G9 T& I" F8 s( Q, `楼主真是太热心了，谢谢分享了
回复 支持 反对

举报

caaazf
发表于 2013-5-2 23:43:28 | 显示全部楼层 来自： 中国北京
lvdeping 发表于 2013-4-11 18:12 static/image/common/back.gif
: H0 o5 X. x6 {  z9 J% l2 @! F
那个标注是咋弄出来的？
回复 支持 反对

举报

lvdeping
发表于 2013-5-3 14:21:38 | 显示全部楼层 来自： 中国江苏无锡
caaazf 发表于 2013-5-2 23:43 static/image/common/back.gif6 B% A% Z" ?/ P: v& D2 r! c* [8 S- C* y
那个标注是咋弄出来的？
+ ~5 s- \( i$ d- E% ^0 j: h
照常规标注的尺寸啊。
回复 支持 反对

举报

caaazf
发表于 2013-5-3 22:35:02 | 显示全部楼层 来自： 中国北京
lvdeping 发表于 2013-5-3 14:21 static/image/common/back.gif
1 s% r' V, r# ~7 W# W& P9 }. @照常规标注的尺寸啊。
. O+ m. z2 A: O
还以为是自动标注呢
回复 支持 反对

举报
