这个波形垫圈怎么画

wanglingang · 发表于 2013-4-22 12:49:50

您需要登录才可以下载或查看，没有帐号？注册

x

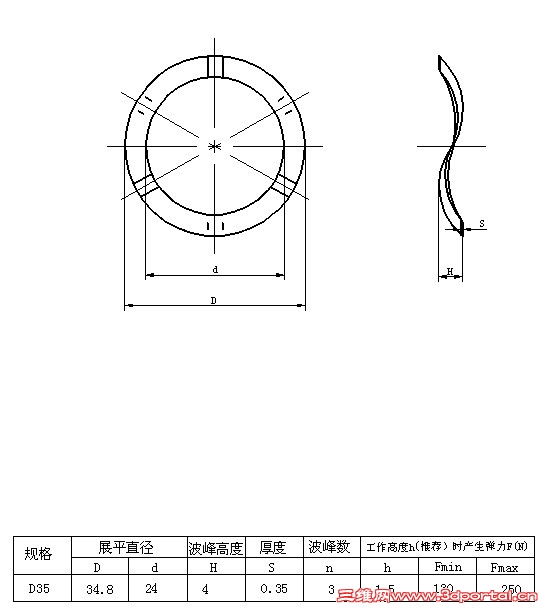

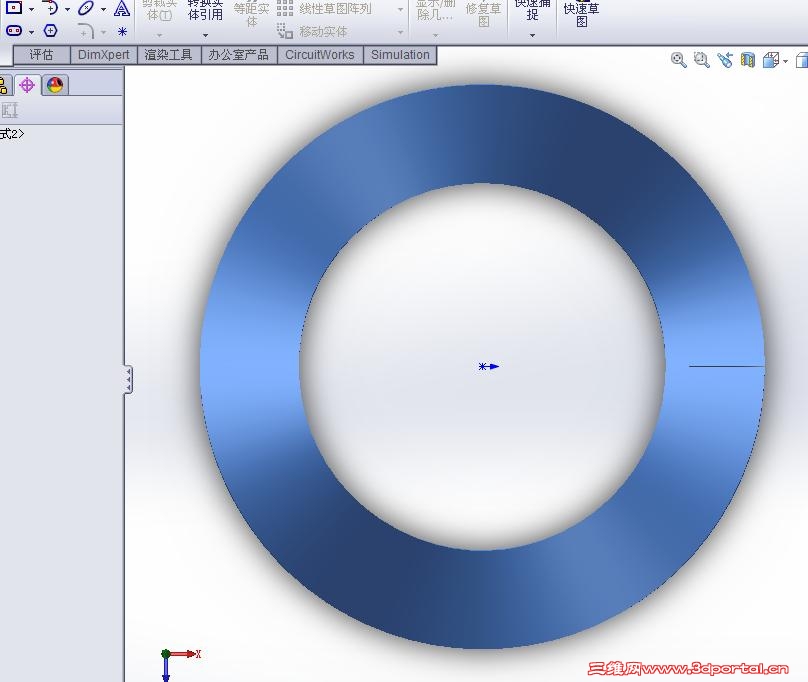

如图，用SW如何绘制？

WYZ750705 · 发表于 2013-4-23 15:09:06

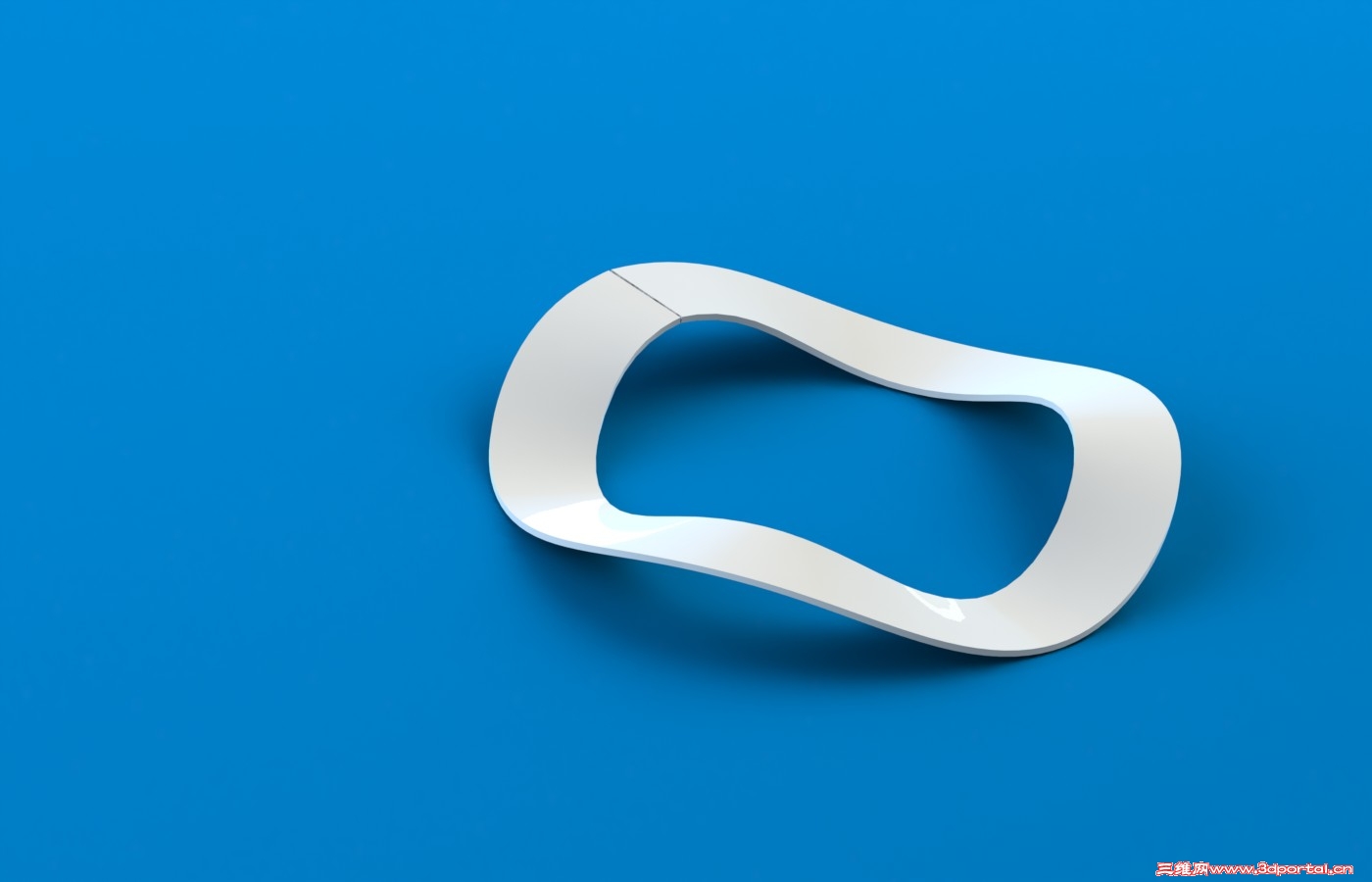

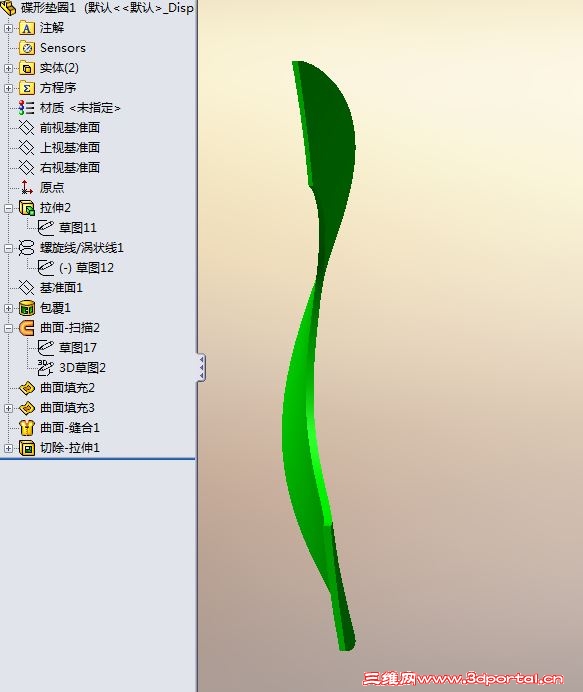

我这是笨办法，先按要求画出3个周期的振幅的波浪线，然后再画个24的圆柱，最后用包覆命令中的浮雕在圆柱中向外拉伸出形状，再把中间的圆柱切除掉。

英俊少年 · 发表于 2013-4-23 15:52:12

本帖最后由英俊少年于 2013-4-23 15:53 编辑

曲面放样看看！

gingerkun · 发表于 2013-4-23 16:06:19

先学习，还没有入门

22553711 · 发表于 2013-4-23 16:34:48

能做出来的方法都不是笨方法

千虚部族 · 发表于 2013-4-23 16:42:51

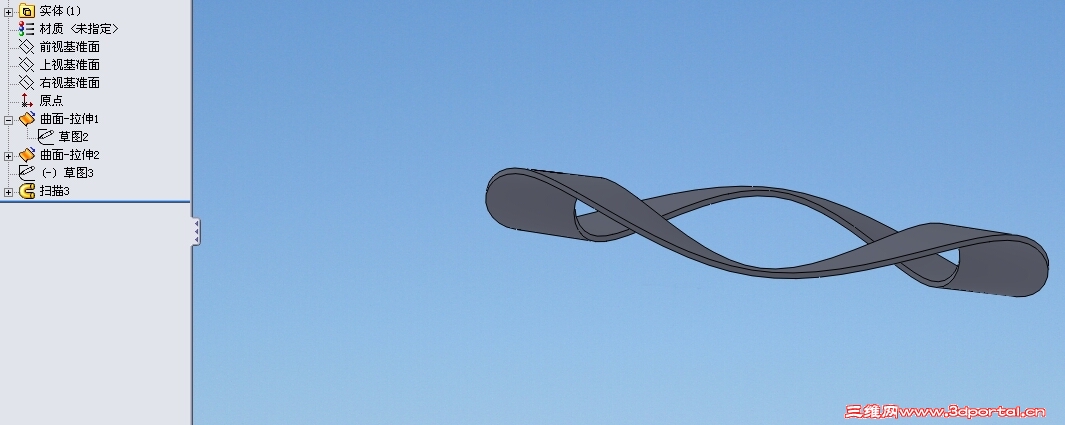

本帖最后由千虚部族于 2013-4-23 17:22 编辑

零件3.zip (127.17 KB, 下载次数: 72)

WYZ750705 · 发表于 2013-4-23 17:00:32

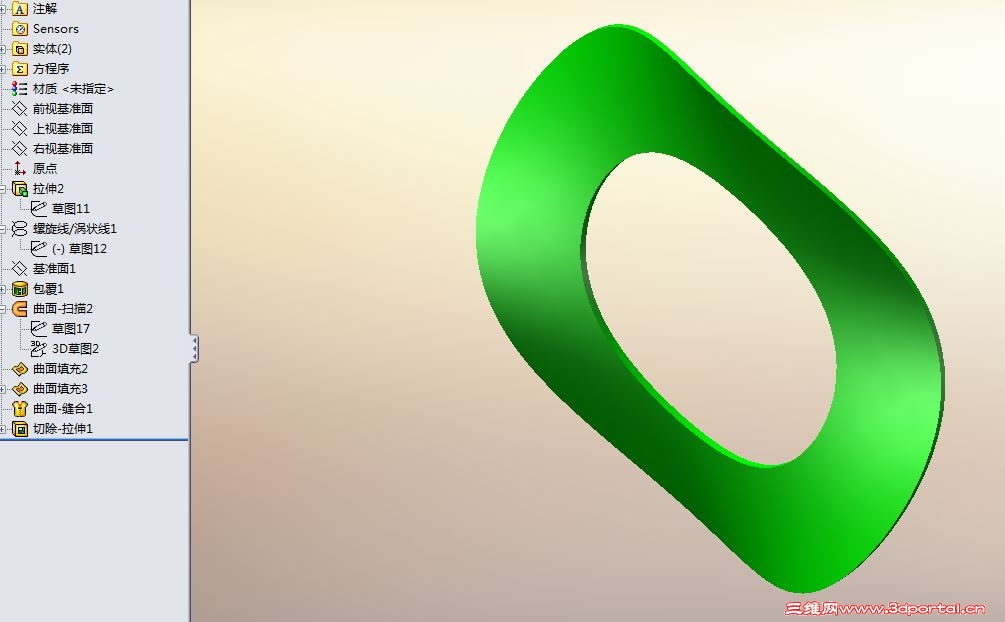

曲面放样没成功，不过我画了12个参考点，然后用曲线里的通过参考点的曲线，画出了内外两条曲线形成了框架，最后用填充曲面选取两条曲线，完成后加厚曲面即可。

ryouss · 发表于 2013-4-23 20:04:20

本帖最后由 ryouss 于 2013-4-23 21:32 编辑

做參考

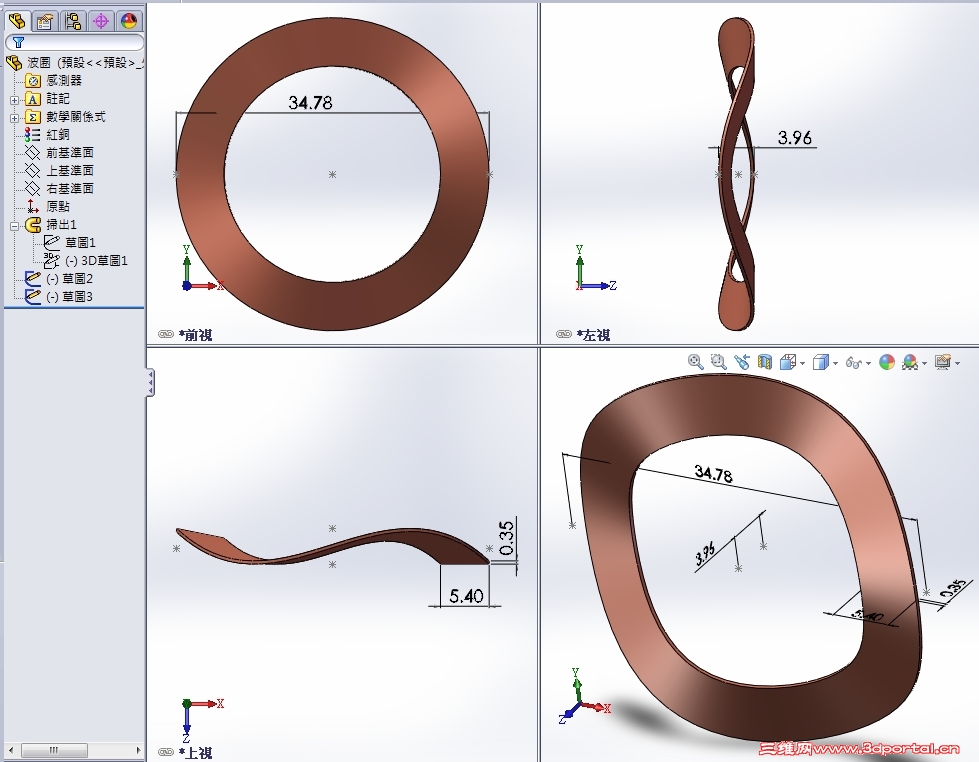

草圖2,3 是為了標尺寸

千虚部族 · 发表于 2013-4-23 20:44:27

ryouss 发表于 2013-4-23 20:04 static/image/common/back.gif! B( ?6 J8 [9 S) q/ U, b' \' B/ I
做參考

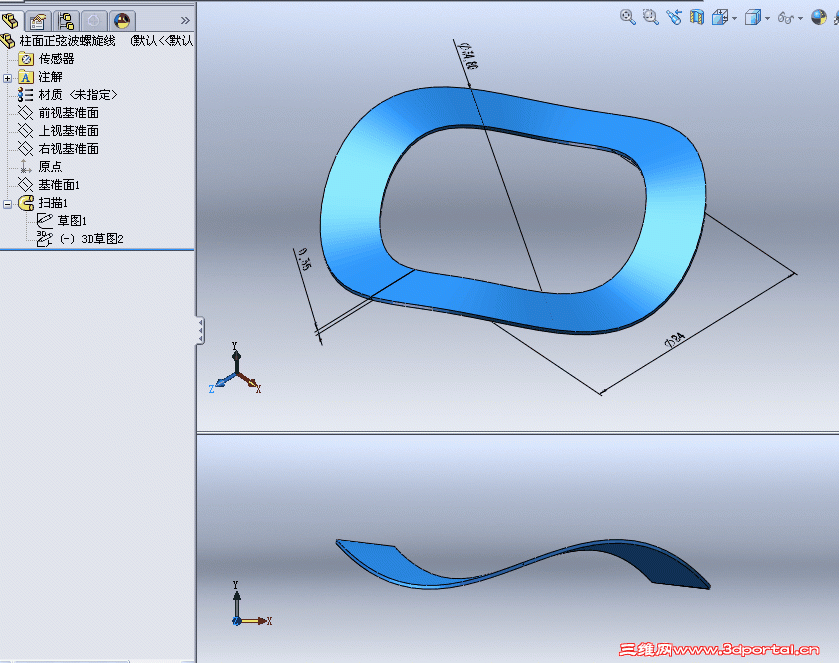

你好，梁老师，你做的波形3D草图好像没有缝隙，请问你是怎样做的？我用方程曲线总是有空隙，只好用边界填充补空....

ryouss · 发表于 2013-4-23 21:11:41

千虚部族发表于 2013-4-23 20:44 static/image/common/back.gif
/ A# E Q- v+ D. X. y% ^你好，梁老师，你做的波形3D草图好像没有缝隙，请问你是怎样做的？我用方程曲线总是有空隙，只好用边界填 ...

如下精度高一些,
我是 t2=1.999999*pi

千虚部族 · 发表于 2013-4-23 21:29:56

ryouss 发表于 2013-4-23 21:11 static/image/common/back.gif4 i3 Q, M1 L* B4 Z' U8 l
如下精度高一些,. t% H' v1 t, Q5 z! K) ^
我是 t2=1.999999*pi

谢谢！我经常设t2=2*pi-0.00001就无法画出曲线，可能是参数表达问题。

ryouss · 发表于 2013-4-23 21:36:31

本帖最后由 ryouss 于 2013-4-23 21:40 编辑

千虚部族发表于 2013-4-23 21:29 static/image/common/back.gif
3 H& S* H( j6 ^; `6 D. w. i+ I谢谢！我经常设t2=2*pi-0.00001就无法画出曲线，可能是参数表达问题。

樣條曲線受不可相交之限制
所以不能做剛好是360度整圈
或許是電腦的浮點小數計算,我也沒好好去理解!

wanglingang · 发表于 2013-4-24 08:32:01

楼上都是高手
我买的教程曲面那块总是看的似懂非懂
方程更不懂了

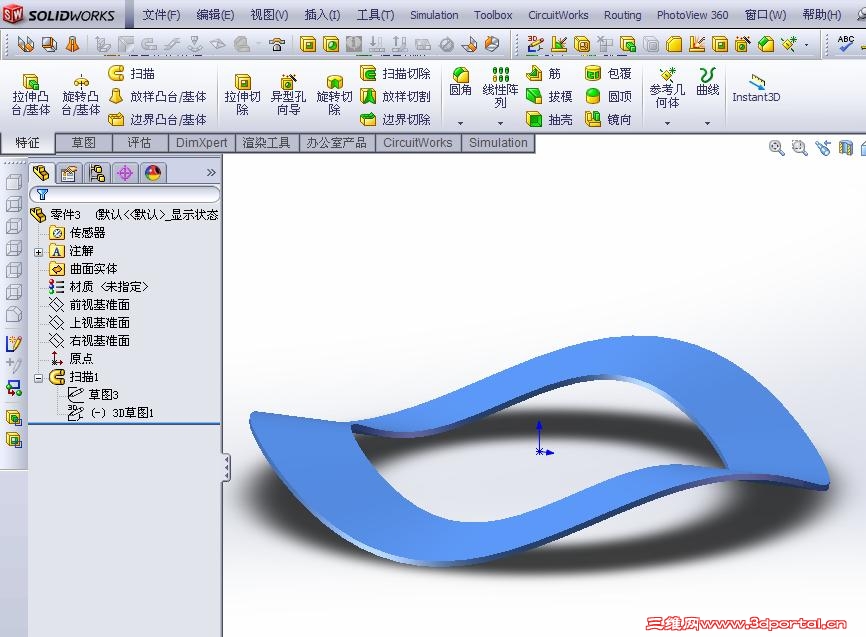

WYZ750705 · 发表于 2013-4-24 08:46:31

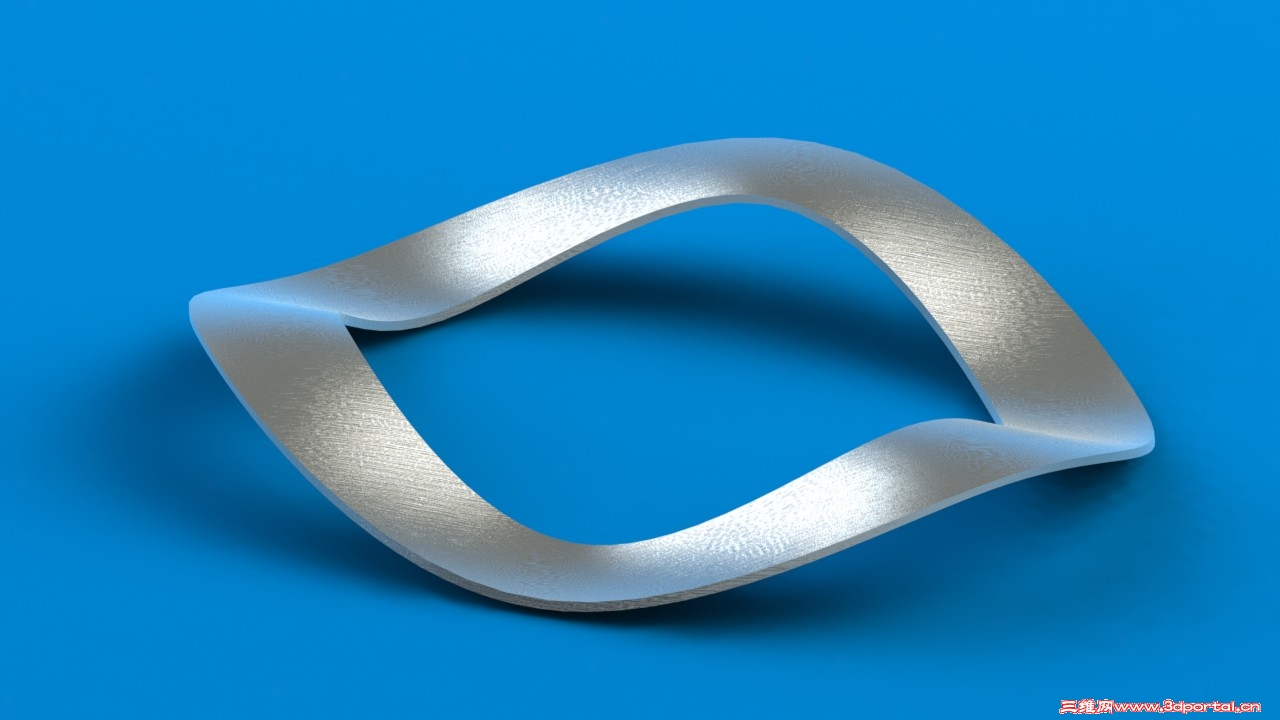

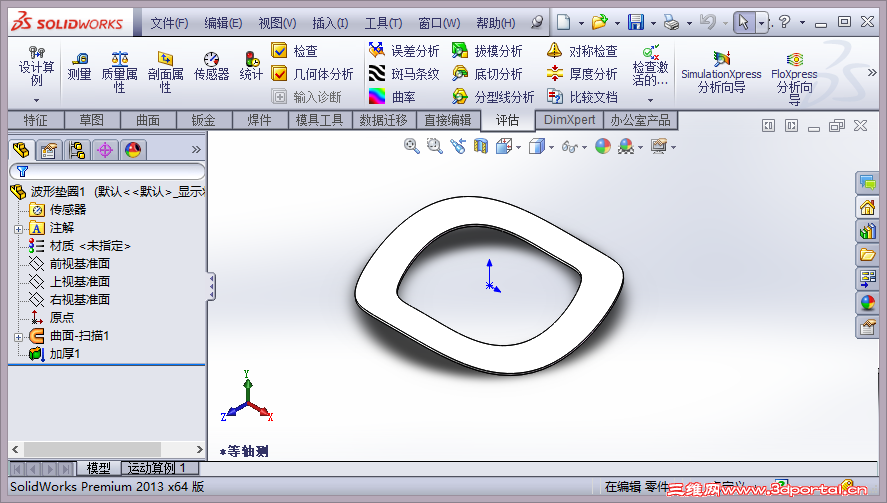

重新画了一下，看看

wanglingang · 发表于 2013-4-24 08:53:06

WYZ750705 发表于 2013-4-24 08:46 static/image/common/back.gif0 h% r L1 E2 O+ ?; m; Q
重新画了一下，看看

求教你们都是哪里学到的曲面或方程式的知识我看着你们画的都看不懂

ggyy229 · 发表于 2013-4-24 11:55:53

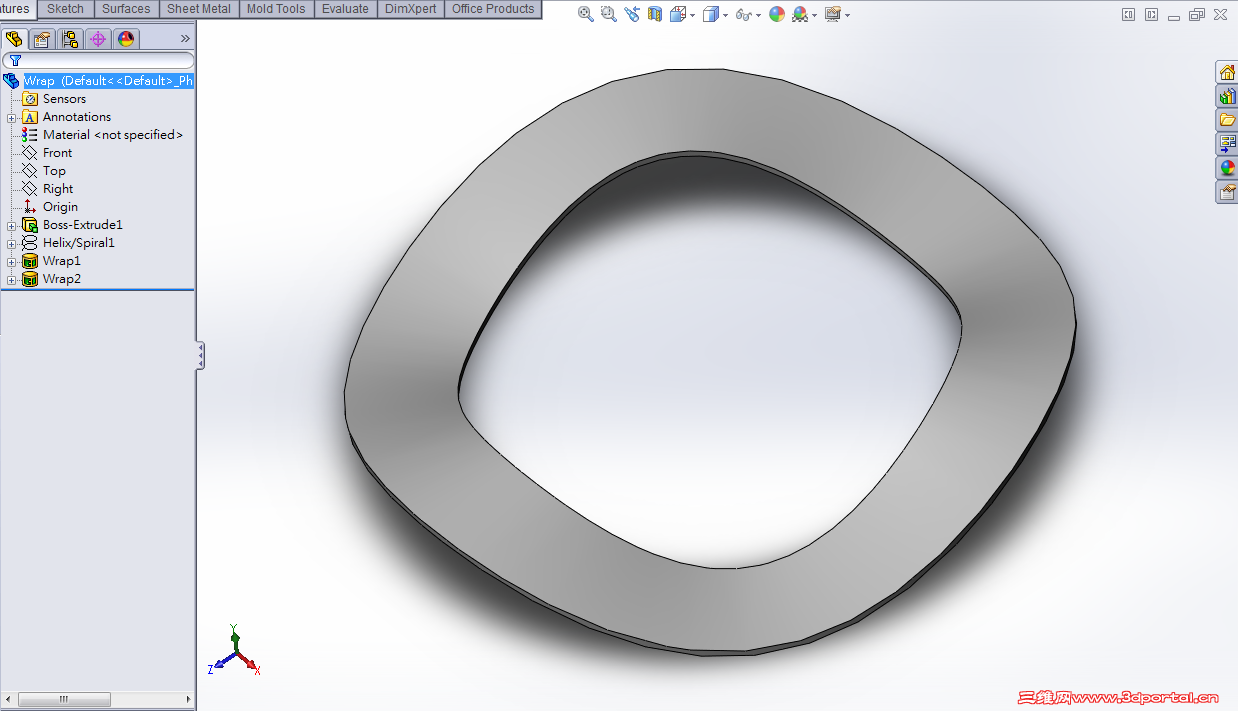

我不懂方程式，所以用笨方法，包覆切除。

请指教!!!

档案制作为2012SP5

Wrap.rar (141.54 KB, 下载次数: 51)

zhangbinghua · 发表于 2013-4-24 13:04:55

谁能介绍一下方程式的用法吗？

哈企鹅 · 发表于 2013-4-24 14:25:05

波形垫圈

波形垫圈1.rar (237.1 KB, 下载次数: 65)

wanglingang · 发表于 2013-4-24 14:48:34

哎受打击了 ………………

注册了就忘 · 发表于 2013-4-24 14:54:48

来学习下

字数

ryouss · 发表于 2013-4-24 15:50:16

zhangbinghua 发表于 2013-4-24 13:04 static/image/common/back.gif5 Z+ u* a. }- S: o7 H) e! C2 a8 Q
谁能介绍一下方程式的用法吗？

附上我的作法(應用數學關係式)

波圈130423.rar (129.82 KB, 下载次数: 99)

12fzj · 发表于 2013-5-3 15:51:03

为什么一定要用方程呢？用通过参考点的曲线画吧，省得为方程伤脑筋
