这个图如何画？

桃树2012 · 发表于 2013-4-24 11:36:40

您需要登录才可以下载或查看，没有帐号？注册

x

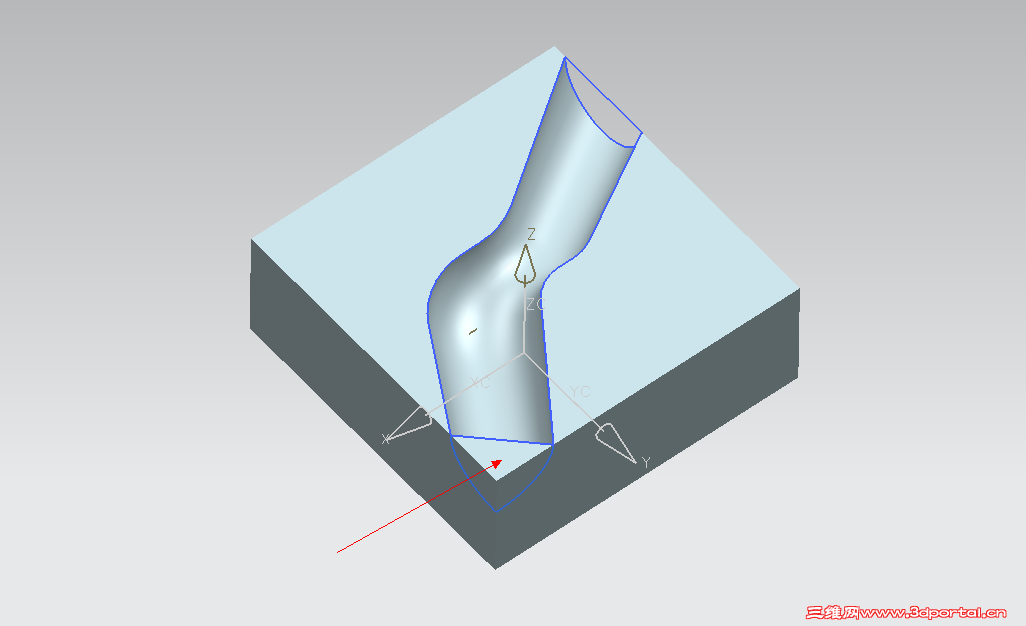

大神看看这个图如何画？我用扫掠完成了一部分，这个尖角不知道用什么方法去掉的同时，面还要与扫掠的面相切。

yhbin · 发表于 2013-4-24 17:07:38

扫描线绘声绘长点再扫描就OK

桃树2012 · 发表于 2013-4-24 22:08:26

yhbin 发表于 2013-4-24 17:07 static/image/common/back.gif$ O2 O! _ c) s) ^# J0 f
扫描线绘声绘长点再扫描就OK

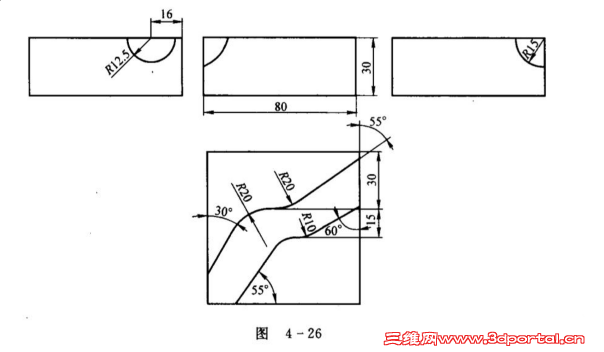

怎么绘制呢，我需要保证两侧面的截面是R15啊。

ned001 · 发表于 2013-4-25 10:44:25

编辑曲线：拉长

WHC44 · 发表于 2013-4-26 11:18:41

这个图是有问题的，R15这个值如果是想你画的那个样子（图纸所示），那么扫掠可能出现尖底，这个R15应该是顺着55度方向的向视图就对了，这样可以通过角点做55度的垂面，然后用次面绘制R15半圆在扫掠。

wjljp2046 · 发表于 2013-4-29 22:20:27

图纸有问题

wjljp2046 · 发表于 2013-4-29 22:29:43

本帖最后由 wjljp2046 于 2013-4-29 23:12 编辑

先在角上放一个15的球体，然后求差，然后连接两个尖角，修剪面，后面不要扫掠，画引导和另一截面，改用网格命令。

桃树2012 · 发表于 2013-5-1 22:07:12

wjljp2046 发表于 2013-4-29 22:29 static/image/common/back.gif
X7 p) y" w; K# g8 y+ ^先在角上放一个15的球体，然后求差，然后连接两个尖角，修剪面，后面不要扫掠，画引导和另一截面，改用网格 ...

大侠可否详细点，我在R15求差后就不懂你说的怎么做了。

wei200041 · 发表于 2013-5-2 14:36:47

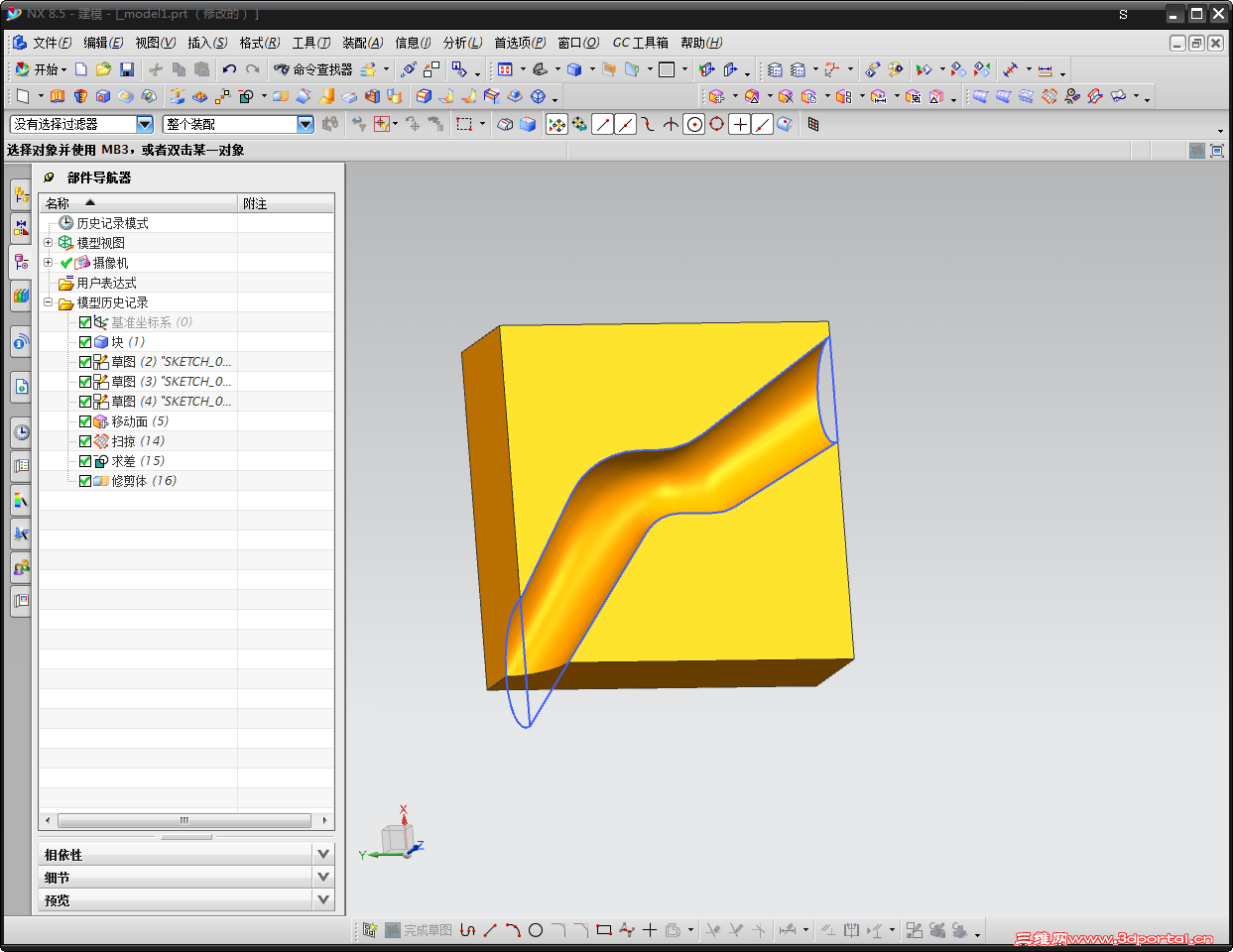

wei200041 · 发表于 2013-5-2 14:37:48

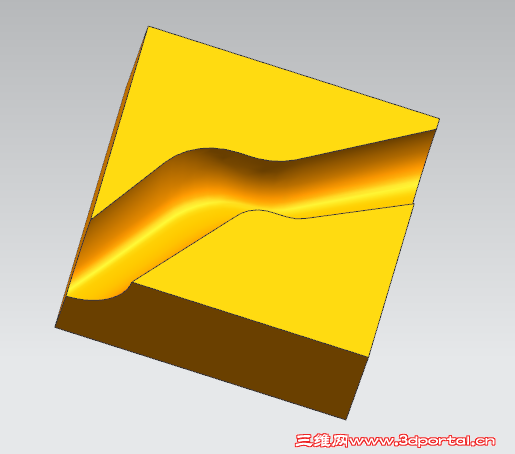

这样比较合理
补齐再切掉

桃树2012 · 发表于 2013-5-3 08:51:47

wei200041 发表于 2013-5-2 14:37 static/image/common/back.gif
8 s- Q8 M/ T6 g- M, h O: j8 W9 D; P这样比较合理( D* b9 \0 _! w9 v4 K v( _
补齐再切掉

原来是这样的，非常感谢
