看这个零件怎么画

aspsea · 发表于 2013-4-29 01:07:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

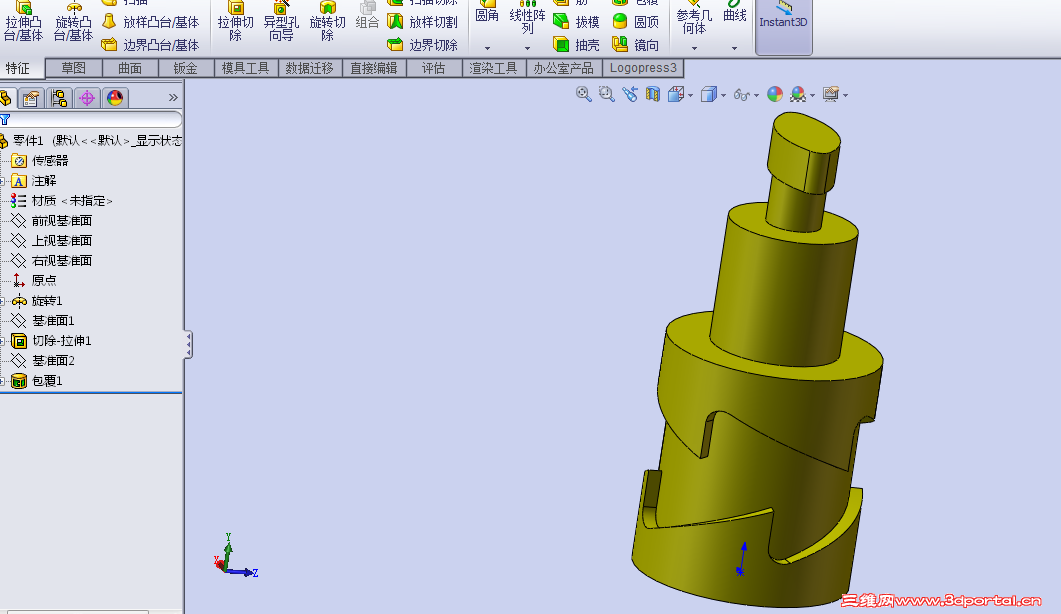

看这个零件3d图怎么画

图

zbj · 发表于 2013-4-29 09:14:03

包覆或者包覆-蚀刻+直纹曲面,把二维图传上来,网友可以帮你生成

独ǒ①ǒ无二 · 发表于 2013-4-29 09:36:31

高人很多，知道用包覆，但具体没弄过

qiminger · 发表于 2013-4-29 09:46:20

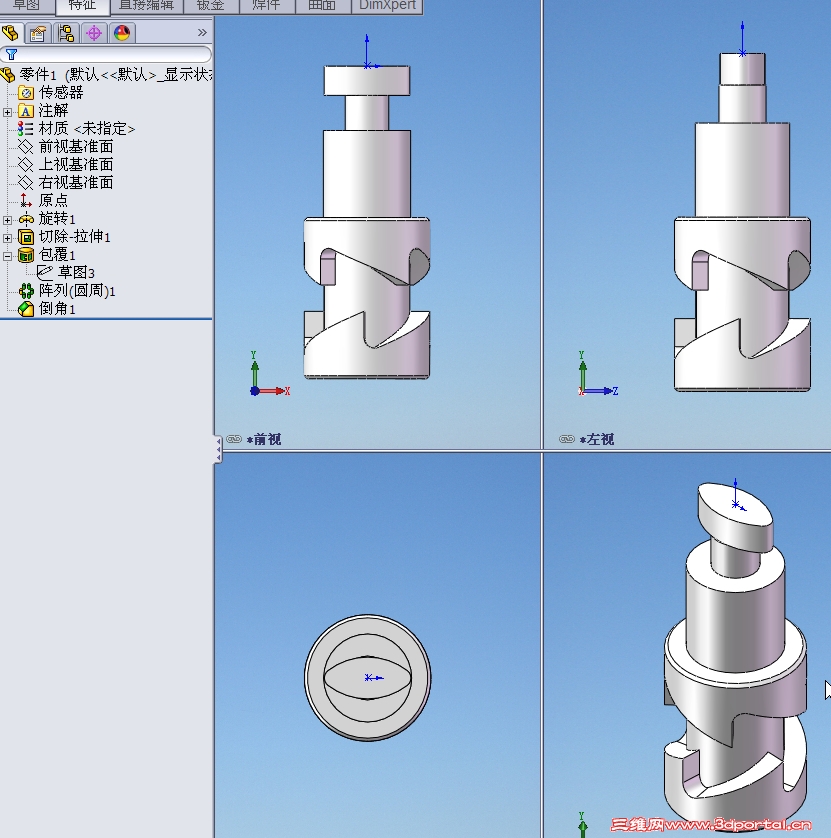

用包裹和圆周阵列做，用一次包裹未成功。做了上下一牙包裹特征，后圆周4等分陈列。
源文件2011版

零件1.rar (197.96 KB, 下载次数: 40)

tolam · 发表于 2013-4-29 09:52:38

是不是这樣

dbeeefj · 发表于 2013-4-29 11:27:10

用曲线缠绕就可以画出

杀苏 · 发表于 2013-4-29 11:49:45

dbeeefj 发表于 2013-4-29 11:27 static/image/common/back.gif
' b/ @6 u# K+ S) o# V7 V) o1 D用曲线缠绕就可以画出

曲线缠绕是什么？？

dbeeefj · 发表于 2013-4-29 12:13:40

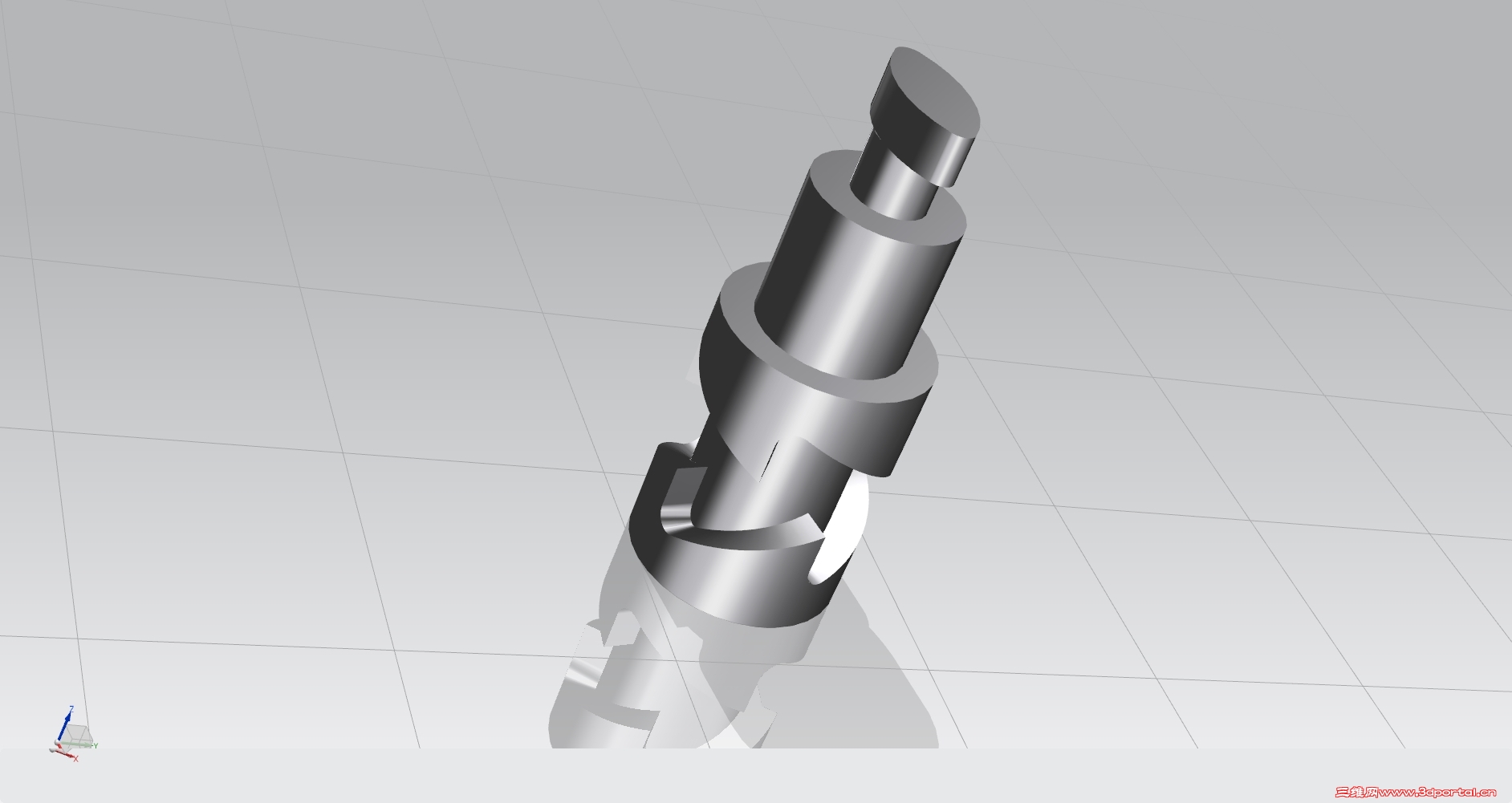

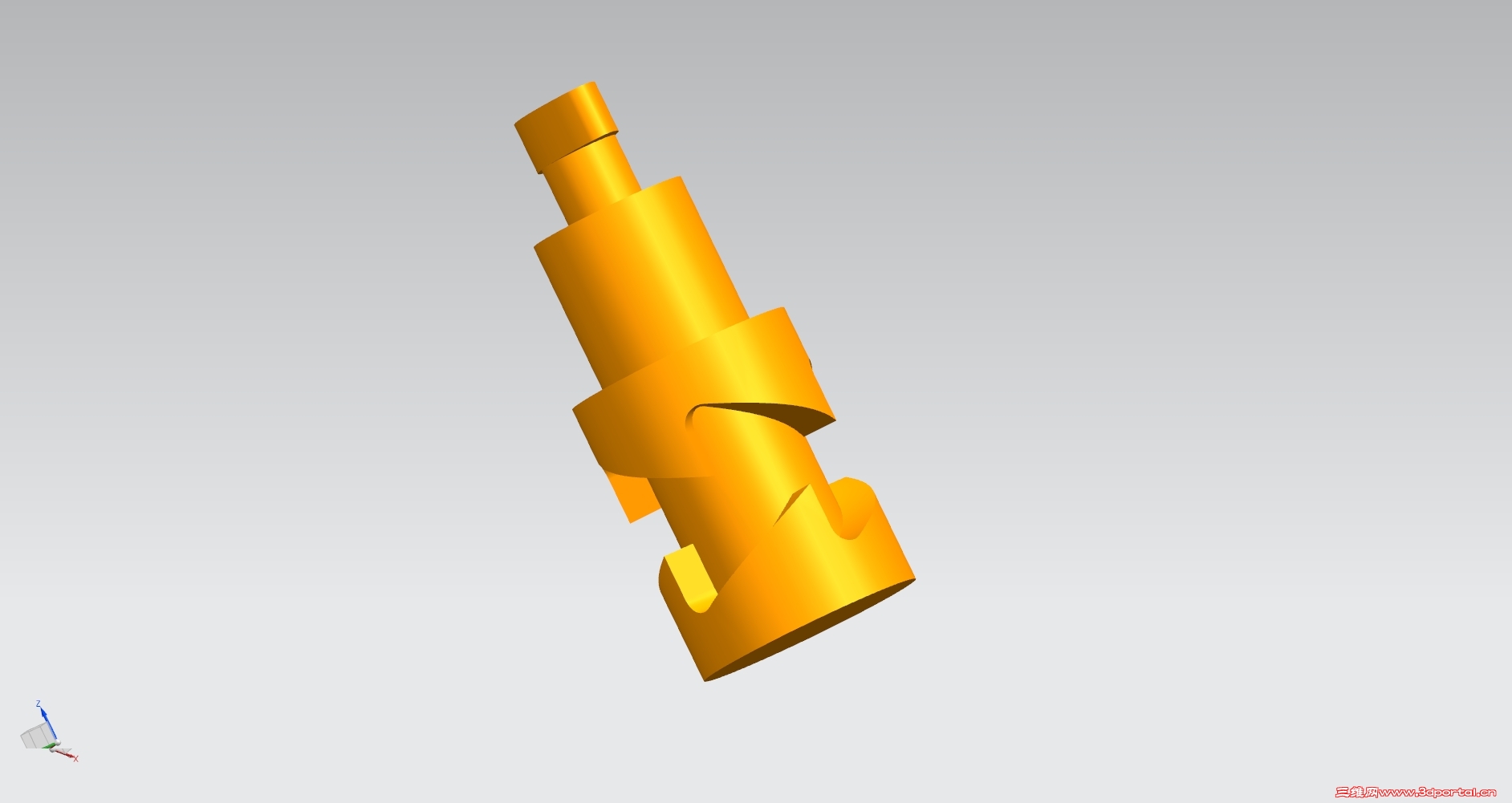

是这样的吗？

dbeeefj · 发表于 2013-4-29 12:16:52

杀苏发表于 2013-4-29 11:49 static/image/common/back.gif
9 \# t; Z6 A2 O7 H N) @$ e. Q+ O曲线缠绕是什么？？

在UG里，插入里的来自曲线集的曲线里的缠绕/展开曲线命令！

gt.adan · 发表于 2013-4-29 12:19:46

qiminger 发表于 2013-4-29 09:46 static/image/common/back.gif
- U o- Q# n% d/ p' }; B0 w用包裹和圆周阵列做，用一次包裹未成功。做了上下一牙包裹特征，后圆周4等分陈列。4 E7 m3 |8 \ U) L) i0 d& [3 X% Q: }' a
源文件2011版

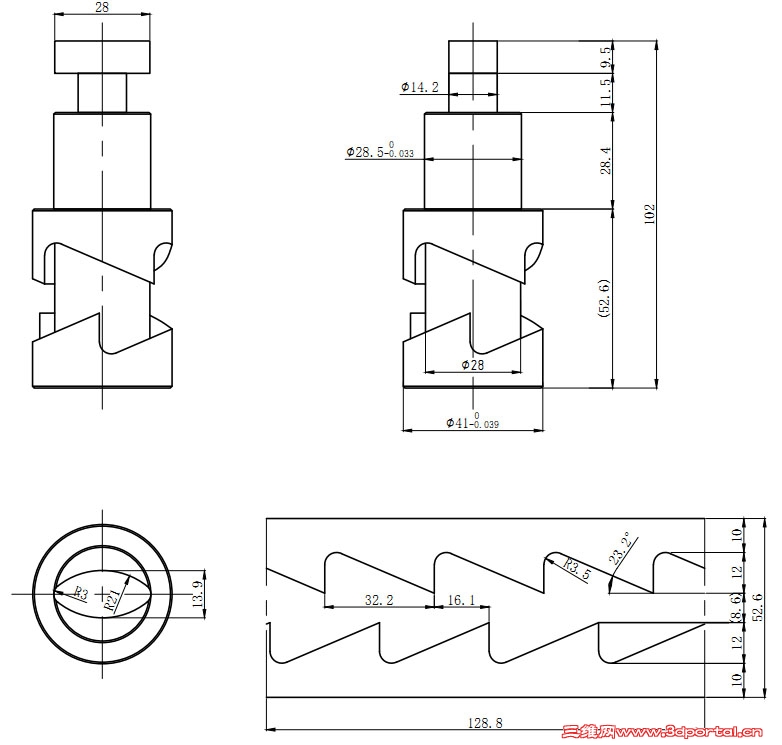

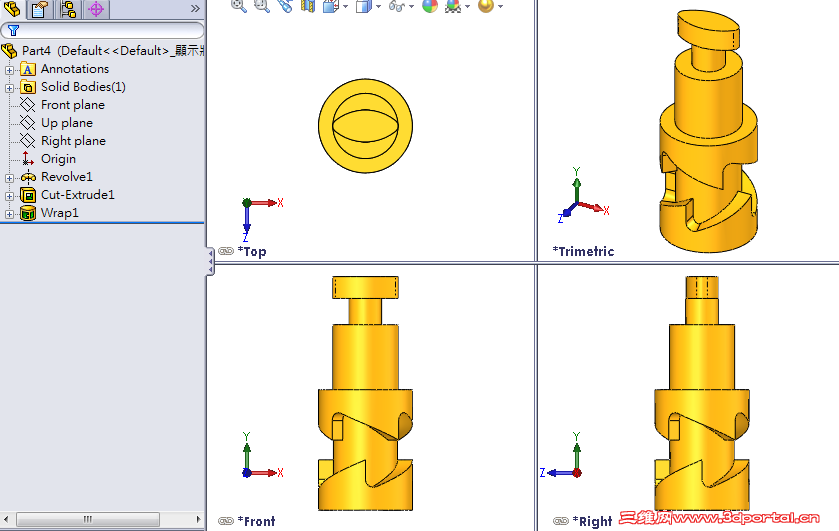

圖紙中很多尺寸是多餘的。前輩未能一次包覆應該是周長設置的小問題而已。
附上參考文件。

Part4.rar (34.27 KB, 下载次数: 33)

qiminger · 发表于 2013-4-29 13:43:47

gt.adan 发表于 2013-4-29 12:19 static/image/common/back.gif5 p2 M5 L# w" I
圖紙中很多尺寸是多餘的。前輩未能一次包覆應該是周長設置的小問題而已。; W; I w% W5 e
附上參考文件。請自行解除壓 ...

谢谢了，看了你的源文件，重新做成功了。以后不要喊前辈，不敢当，不要客气。

gt.adan · 发表于 2013-4-29 13:44:46

qiminger 发表于 2013-4-29 13:43 static/image/common/back.gif
& K3 Y, f" `7 R! @% O谢谢了，看了你的源文件，重新做成功了。以后不要喊前辈，不敢当，不要客气。

一起學習，一起交流~

aspsea · 发表于 2013-4-29 13:49:30

高手很多啊，谢谢

licoolicoo · 发表于 2013-4-29 15:04:10

dbeeefj 发表于 2013-4-29 12:13 static/image/common/back.gif
) k/ l+ L& F C是这样的吗？

兄台用的是什么软件？

aspsea · 发表于 2013-4-29 15:53:34

顺便问那个槽一下怎么加工好

日月之光 · 发表于 2013-4-29 16:30:09

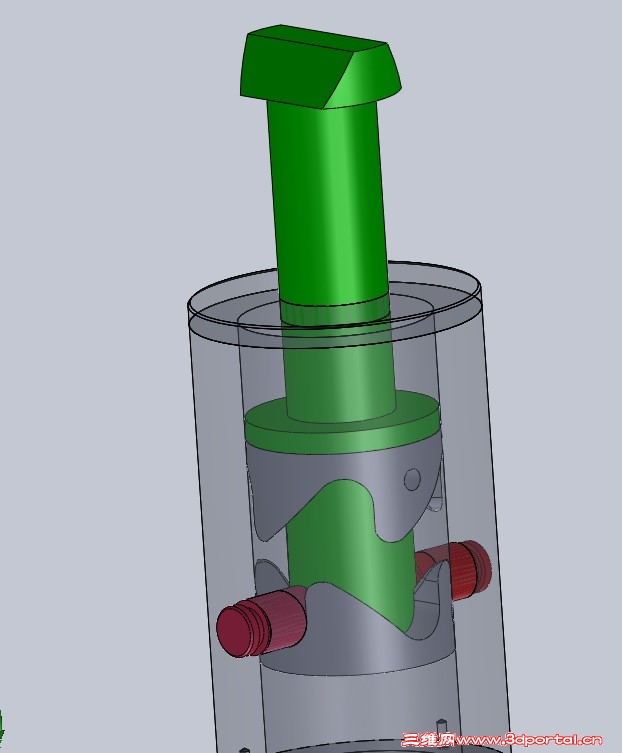

楼主说的是这个开闭器吧，我看了几位大侠的图，要是用包覆命令做出来的零件，是不能安装中间的导向棒的。

zbj · 发表于 2013-4-29 17:24:46

日月之光发表于 2013-4-29 16:30 static/image/common/back.gif( W. F$ r7 c$ y* A! b
楼主说的是这个开闭器吧，我看了几位大侠的图，要是用包覆命令做出来的零件，是不能安装中间的导向棒的。
/ z# r7 T& X y* A ...

不能装配,如果是因为分度误差就上下分开成型,四分之一包覆后圆周阵列加修补.如果是等宽原因可以包覆-刻画再实体扫描切除,
