角度标注

beicandexiong · 发表于 2013-5-15 13:22:31

您需要登录才可以下载或查看，没有帐号？注册

x

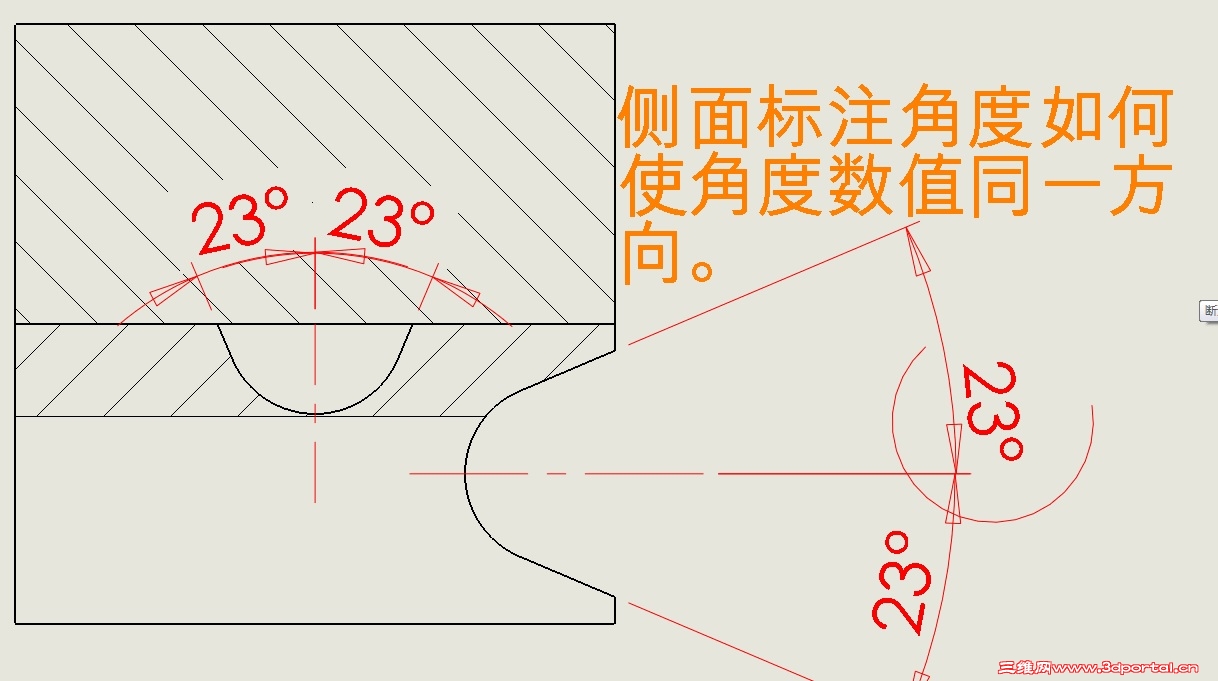

各位大侠你们好现在遇到一个角度标注问题，横着标角度23°，没问题，如图所示。但是，竖着标角度，显示为一个在尺寸线上另一个在尺寸线下，请查看附件，谢谢。请问如何标注，我之前拖拽过没用，我的图纸标准是GB 的。

TKG-09 · 发表于 2013-5-15 13:47:41

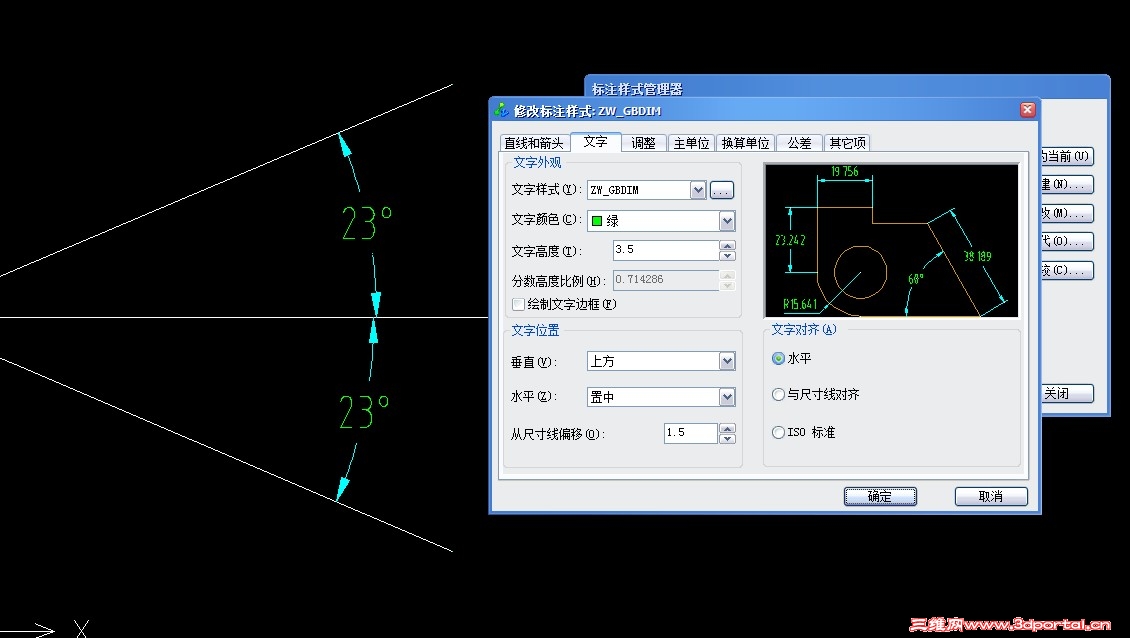

将文字对齐设为水平。

gaoyns · 发表于 2013-5-15 16:38:28

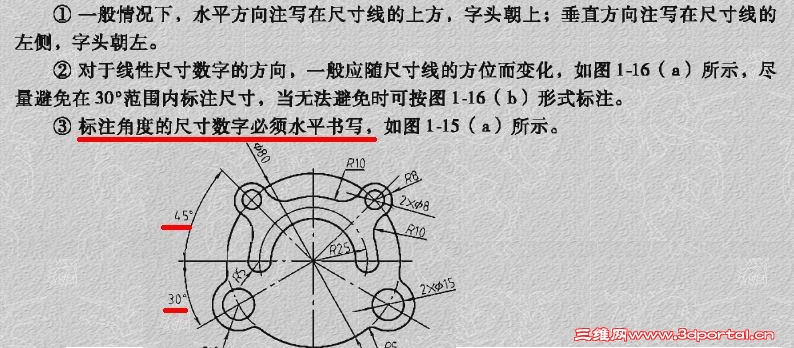

按国家机械制图标准GB/T 4458.4-2003标注：角度尺寸数字，必须水平标注。

beicandexiong · 发表于 2013-5-16 08:58:27

TKG-09 发表于 2013-5-15 13:47 static/image/common/back.gif' g. E. O8 C7 I* Q9 L1 ]- g
将文字对齐设为水平。

我不是cad 标注啊我是SW 的

beicandexiong · 发表于 2013-5-16 08:59:28

gaoyns 发表于 2013-5-15 16:38 static/image/common/back.gif
8 n+ _+ ~( h6 e& ^- a3 x- G& C按国家机械制图标准GB/T 4458.4-2003标注：角度尺寸数字，必须水平标注。

嗯正解，可是 solidworks中如何实现

zll3310737 · 发表于 2013-5-16 09:01:51

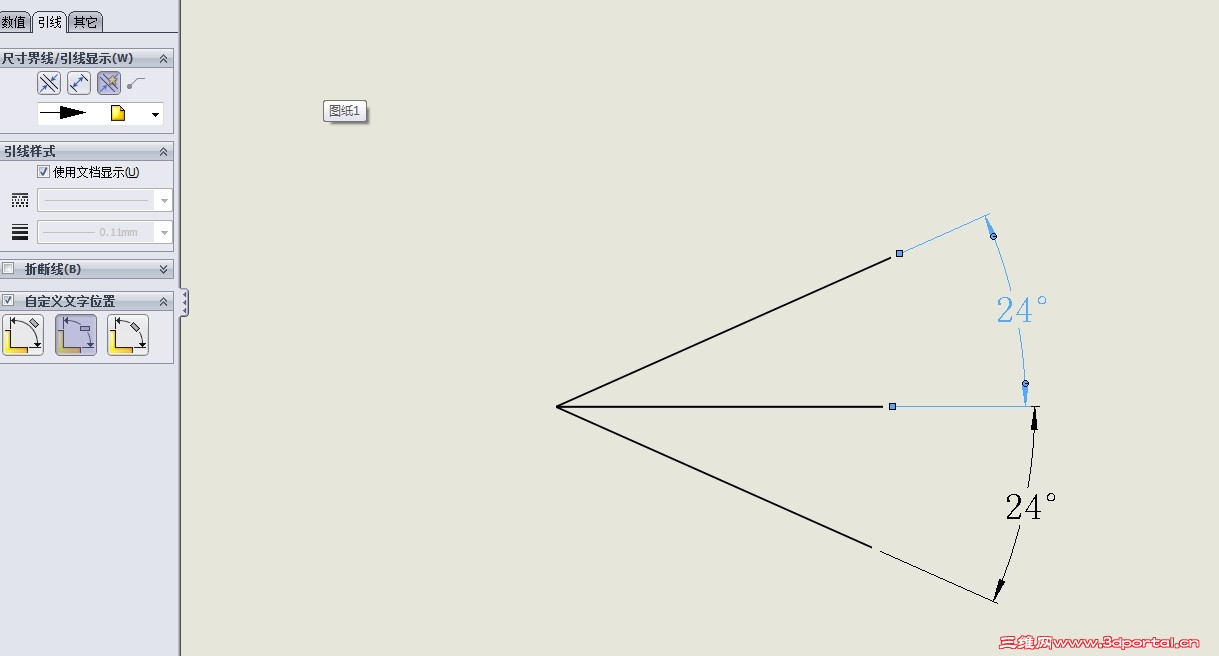

点选尺寸，选择引线，选择自定义尺寸位置如图。

beicandexiong · 发表于 2013-5-16 11:25:35

zll3310737 发表于 2013-5-16 09:01 static/image/common/back.gif9 B' m* H! |9 D( S7 o R$ ~ |" J- W0 q
点选尺寸，选择引线，选择自定义尺寸位置如图。

嗯问题解决谢谢大侠
