怎样把这个剖面图转入工程图的剖面图，要标注各个尺寸，求助大神！

倚天无忌 · 发表于 2013-5-17 15:03:38

您需要登录才可以下载或查看，没有帐号？注册

x

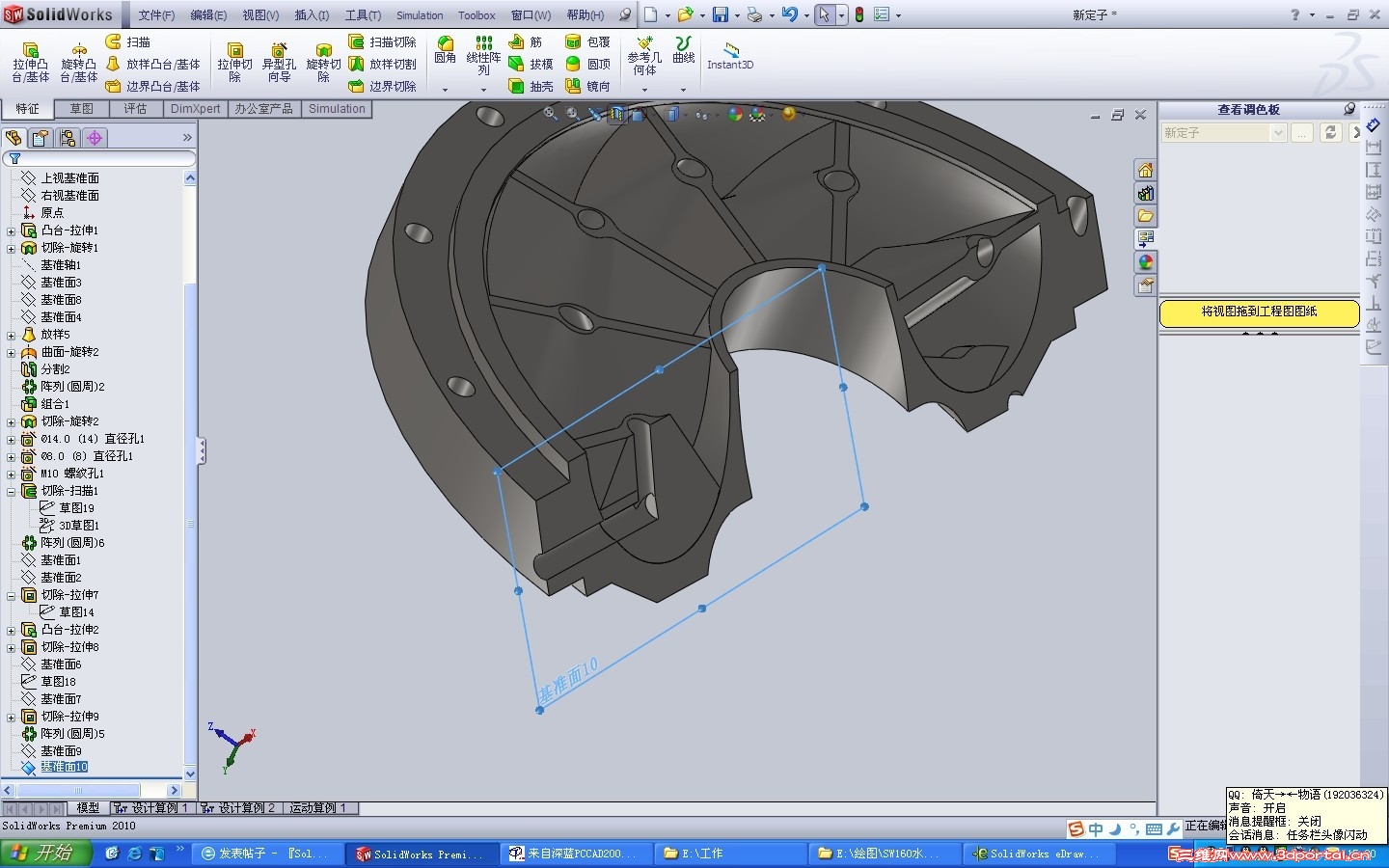

其中截面与前基准面成55°。

馨竹幽静 · 发表于 2013-5-17 15:25:36

表示没明白楼主意思。

倚天无忌 · 发表于 2013-5-17 16:03:30

馨竹幽静发表于 2013-5-17 15:25 static/image/common/back.gif
1 x: Z$ `* `" ~5 |$ S表示没明白楼主意思。

我需要出二维工程图，要一个剖面图表示其中的相贯的孔，而那个剖面是与前基准面成55°角的，图形本身不对称不规则，在二维中是剖不出来的。

benz9020123456 · 发表于 2013-5-17 17:06:15

你可以在三维实体里正视这个面然后在图纸里选择当前视图，或者在工程图选择辅助视图来做

木_棉 · 发表于 2013-5-17 17:07:01

你把剖面线画成55°不就行了？先画草图，再来剖开

zll3310737 · 发表于 2013-5-17 17:21:40

可以剖出来，在三维离能剖出来就应该可以在2维里剖出来。建剖视图的辅助线，通过辅助视图得到与基准面10垂直并与园面上的孔轴线垂直的的视角工程图。关于辅助线，可以在模型上建立孔的轴线以此为辅助视图的辅助线。

施瓦辛格 · 发表于 2013-5-17 17:22:45

倚天无忌发表于 2013-5-17 16:03 static/image/common/back.gif p. d" |% j1 P2 u* u0 o9 ]$ m
我需要出二维工程图，要一个剖面图表示其中的相贯的孔，而那个剖面是与前基准面成55°角的，图形本身不对 ...

呵呵，哥会啊，首先你不知道会不会用配置这个东西。就是建立一个配置，可以取名叫工程图，然后把图弄成你这个样子，不是用剖切的，是完全删除的那种，然后在工程图中你需要这个视图对应的位置右击单击属性，最后选择你那个配置就ok了

zbj · 发表于 2013-5-17 18:56:49

模型剖不剖都不影响在工程图中生成剖视图,关键是在工程图中选择合适的剖切位置和剖切方向

永远的灰烬 · 发表于 2013-5-20 15:14:07

转工程图之前摆对方向就没问题啊

ffda · 发表于 2013-5-20 15:27:38

PRT发上来～～

qq625267377 · 发表于 2013-5-20 15:34:36

可以用剖视图

倚天无忌 · 发表于 2013-5-21 08:43:18

这个零件中有三种不同位置的孔需要在工程图中表示出来，各位大侠看看怎么搞出来？

shyso · 发表于 2013-5-21 09:18:14

倚天无忌发表于 2013-5-21 08:43 static/image/common/back.gif+ D# f# @7 G8 }; J. [6 M" s' a3 h/ z
这个零件中有三种不同位置的孔需要在工程图中表示出来，各位大侠看看怎么搞出来？

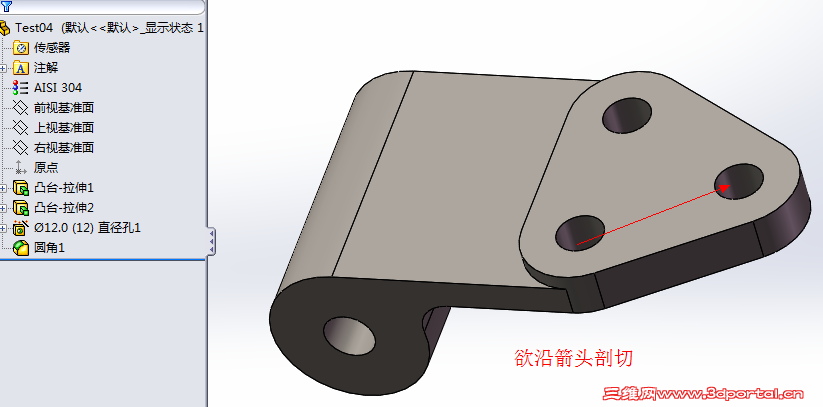

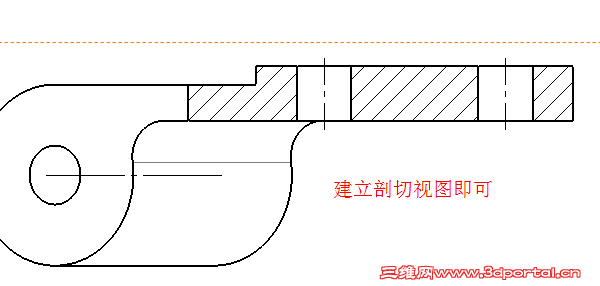

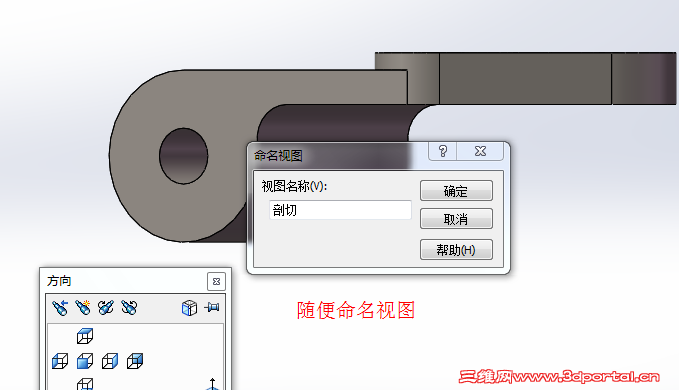

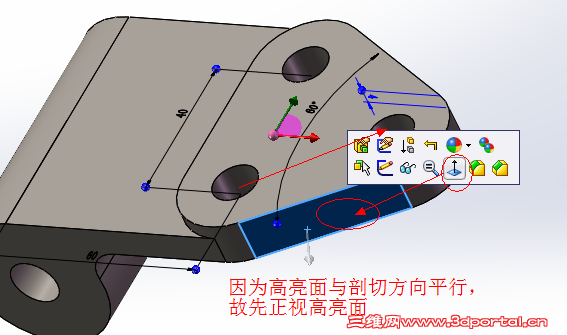

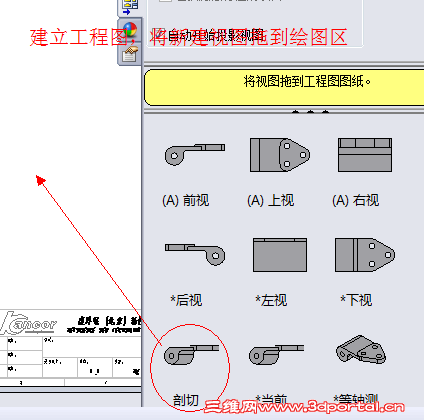

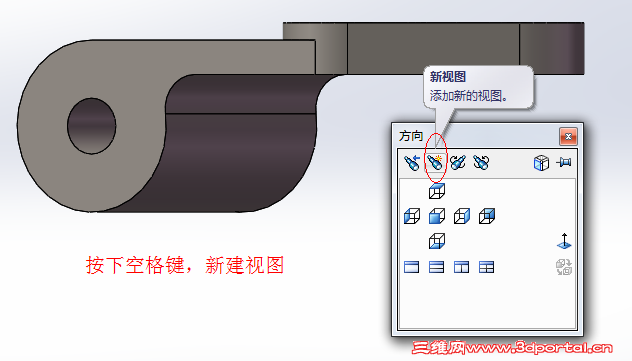

正好让我赚点积分，
PS，你上传的文档有问题，打不开。

倚天无忌 · 发表于 2013-5-21 11:15:45

shyso 发表于 2013-5-21 09:18 static/image/common/back.gif5 M) k4 e$ g$ ^/ k$ a/ Q& a' O
正好让我赚点积分，/ `2 _* r4 Q# z6 f
PS，你上传的文档有问题，打不开。

这个高端，学到了，谢谢！！！
