请教：圆管两端压扁怎样实现？

musicsnow · 发表于 2013-5-21 09:27:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

有一零件基体是一根圆管，两端压扁打孔，在Solidworks中怎样实现？有没有现成的造型工具？
谢谢！

酆鬻锺鳝槊 · 发表于 2013-5-21 10:35:50

貌似没有现成的工具，你可以再断面做椭圆用放样试试

阴影之歌 · 发表于 2013-5-21 15:27:47

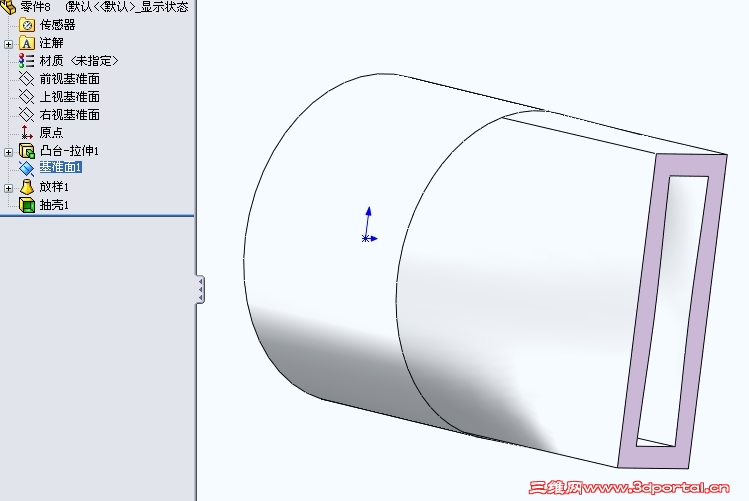

直接放样就可以啊

dengde123 · 发表于 2013-5-21 15:41:20

貌似没有现成的工具，你可以再断面做椭圆用放样试试

gt.adan · 发表于 2013-5-21 16:33:35

試試看變形指令…

chenyuefen0 · 发表于 2013-5-21 16:56:29

，这个变形指令做得出来！以学会了一招，谢谢！

SWJINGLING · 发表于 2013-5-21 17:08:02

5楼能否上个源文件，学习学习。。。

txz1314 · 发表于 2013-5-21 20:04:30

5楼的大侠给发个源文件吧，谢谢啦

彤儿 · 发表于 2013-5-21 21:04:01

路过!!!!!!

qinxin131400 · 发表于 2013-5-21 21:34:18

gt.adan 发表于 2013-5-21 16:33 static/image/common/back.gif i" ^4 b) I* _, g# ~ W
試試看變形指令…

大侠能给个源文件吗？万分感谢。。

o┢┦apΡy__兔 · 发表于 2013-5-21 22:55:59

高手无处不在啊！

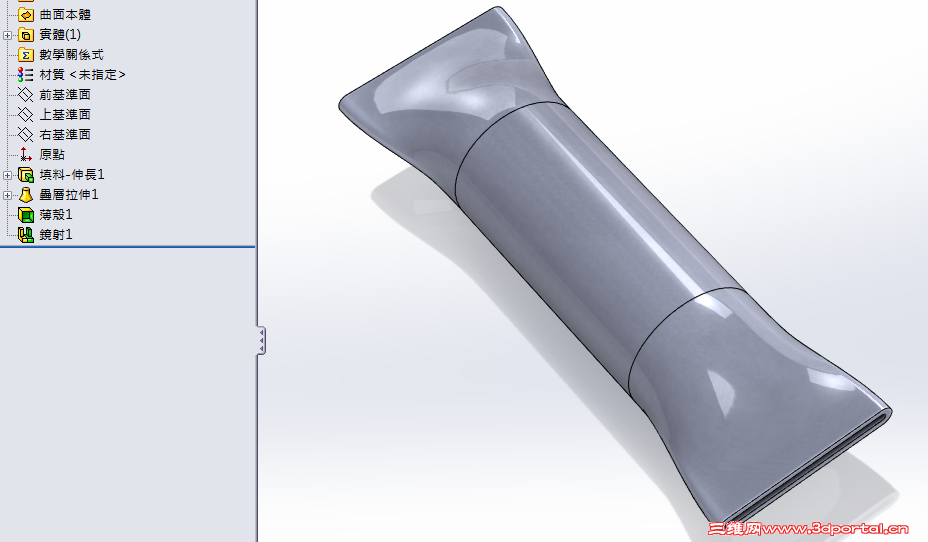

bird9077 · 发表于 2013-5-22 00:49:45

練一下...

musicsnow · 发表于 2013-5-22 07:50:50

感谢各位的热心回复！
个人感觉5楼和12楼的方法比较可取，回头试下。
这个操作最精确的方法应该是用有限元软件进行塑性变形仿真计算，但有限元生成的模型无法在CAD软件中编辑，所以需要CAD软件中有近似的算法。
谢谢！

shyso · 发表于 2013-5-22 08:23:04

musicsnow 发表于 2013-5-22 07:50 static/image/common/back.gif
0 [9 H+ J3 n |: [3 u. w: Q+ T0 ?感谢各位的热心回复！8 }% c) A4 T: h7 T; s
个人感觉5楼和12楼的方法比较可取，回头试下。
6 q0 L" k8 J2 \, M3 n这个操作最精确的方法应该是用有限元 ...

SW中的simulation应该可以得到变形后的CAD模型的，记得以前联系教程的时候遇到过。。。

gt.adan · 发表于 2013-5-22 09:34:39

musicsnow 发表于 2013-5-22 07:50 static/image/common/back.gif
5 T, x0 v5 L6 t2 U7 z; n/ b感谢各位的热心回复！
% w! ]+ Z2 \1 O2 b3 c: Y: F6 Y个人感觉5楼和12楼的方法比较可取，回头试下。5 s9 [2 w6 ^! x
这个操作最精确的方法应该是用有限元 ...

個人以為利用變形草圖的尺寸關聯也可以達到相同效果。
就是設置變形前後外圍總長不變。

gt.adan · 发表于 2013-5-22 09:37:13

txz1314 发表于 2013-5-21 20:04 static/image/common/back.gif
5 E2 t. G$ E4 z5楼的大侠给发个源文件吧，谢谢啦

檔案做完了就刪了。附上一個2009年以前抓的版本。
對變形目標草圖下點兒功夫，使其總長等於變形前的外圈圓周長，
就可以隨意改變變形量了。

壓扁.rar (261.11 KB, 下载次数: 150)

22553711 · 发表于 2013-5-22 11:53:46

gt.adan 发表于 2013-5-22 09:34 static/image/common/back.gif7 g1 V2 F A- `0 r
個人以為利用變形草圖的尺寸關聯也可以達到相同效果。; W4 L3 Y x* x' F
就是設置變形前後外圍總長不變。

学习了丹兄的变形，simulation还不会

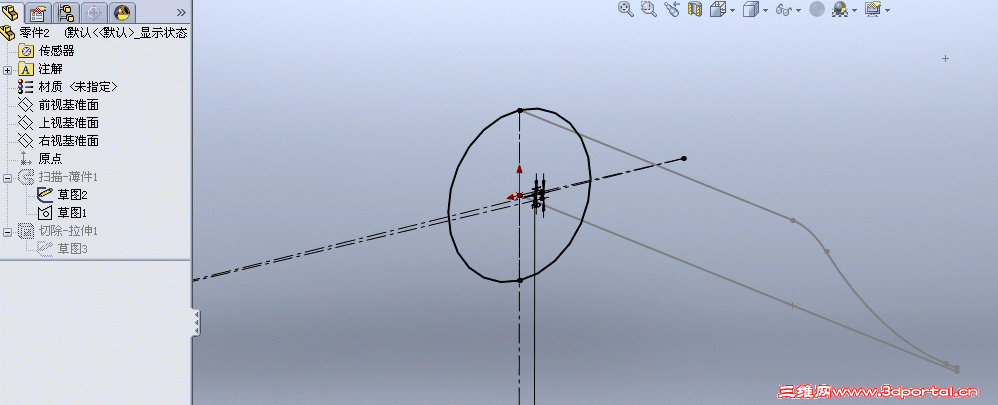

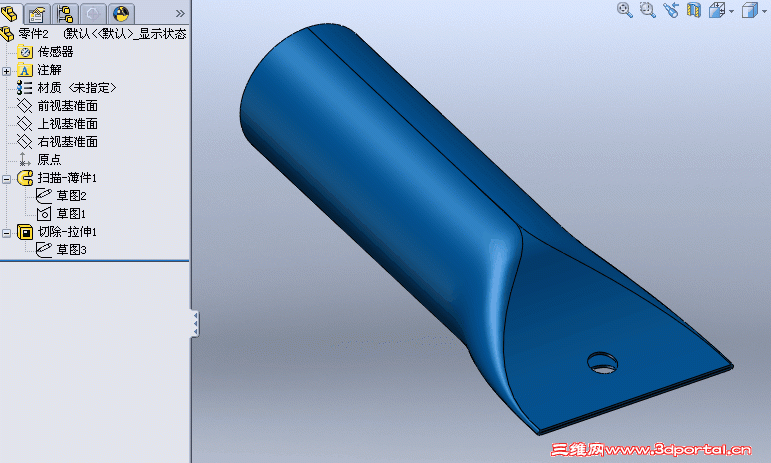

以前都是用扫描大致画的，当然也要控制周长，缺点是起始轮廓是个近似圆

gt.adan · 发表于 2013-5-22 12:44:26

22553711 发表于 2013-5-22 11:53 static/image/common/back.gif
9 Z1 {2 {. O$ ?- r学习了丹兄的变形，simulation还不会- o( m, {7 r) c9 r* t. I; g
以前都是用扫描大致画的，当然也要控制周长，缺点是起始轮廓是个近 ...

阿木為何說是個近似圓？是因為劃分四等份嗎？

22553711 · 发表于 2013-5-22 13:02:50

本帖最后由 22553711 于 2013-5-22 13:04 编辑

gt.adan 发表于 2013-5-22 12:44 http://www.3dportal.cn/discuz/static/image/common/back.gif; b8 W. U. u! J" }8 N" @( k2 l0 X
阿木為何說是個近似圓？是因為劃分四等份嗎？

我做的扫描起始轮廓有两个很小的直线段

gt.adan · 发表于 2013-5-22 13:55:44

22553711 发表于 2013-5-22 13:02 static/image/common/back.gif0 F6 \8 U2 s) }1 i1 J% N# }/ H" Z5 f9 S
我做的扫描起始轮廓有两个很小的直线段

原來如此…謝謝阿木的回覆~

gongwen0519 · 发表于 2013-5-22 20:37:13

钢管压扁，哪位高手能实现材料等体积变换才好。

gt.adan · 发表于 2013-5-22 23:39:06

gongwen0519 发表于 2013-5-22 20:37 static/image/common/back.gif
! c P/ {+ d# C2 p5 s! V/ Q1 `$ b钢管压扁，哪位高手能实现材料等体积变换才好。

只怕在軟件還無法輕易達成前，真的需要高手高手高高手了~

1848009485 · 发表于 2013-5-23 08:25:13

19楼的方法挺好。

dapengzhanchi11 · 发表于 2013-5-24 10:50:35

这里面好多高手 5楼的英文版看不出来是什么命令

363461424 · 发表于 2013-5-24 11:32:53

希望5楼能来个源文件
