曲面上拉伸凸台，“在曲面上投影草图失败……”

与爱流浪

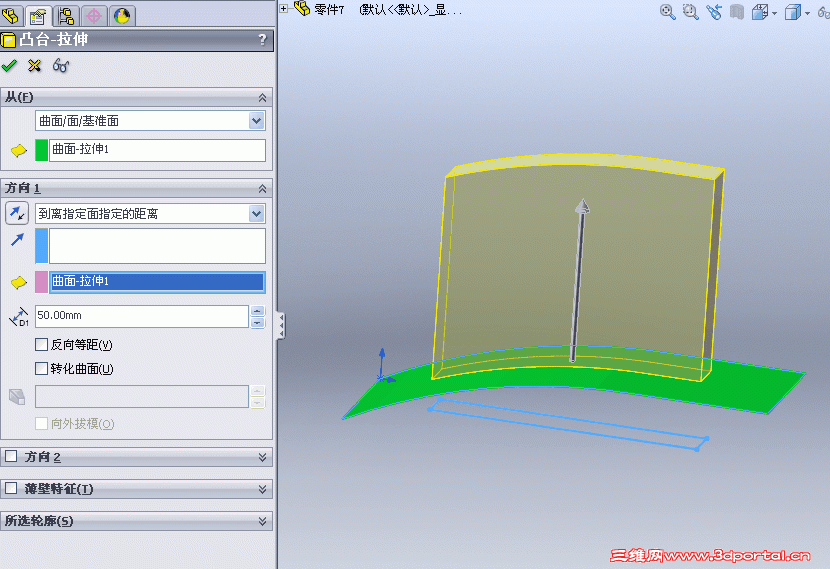

无法拉伸，提示为“在曲面上投影草图失败，请检查草图完全位于曲面/面/基准面之内，并且只投影到一个面上”
* I: f# F& z7 N4 ~5 R而且少了“合并结果”选项，这个应该怎么修正啊？谢谢
# o3 Z6 [2 S* Z3 z7 v" U0 N1 @5 r 零件4.rar (34.72 KB, 下载次数: 15)

2013-6-1 14:13 上传

点击文件名下载附件

22553711

" h5 C8 a% j$ ~# R) S& w5 a& N

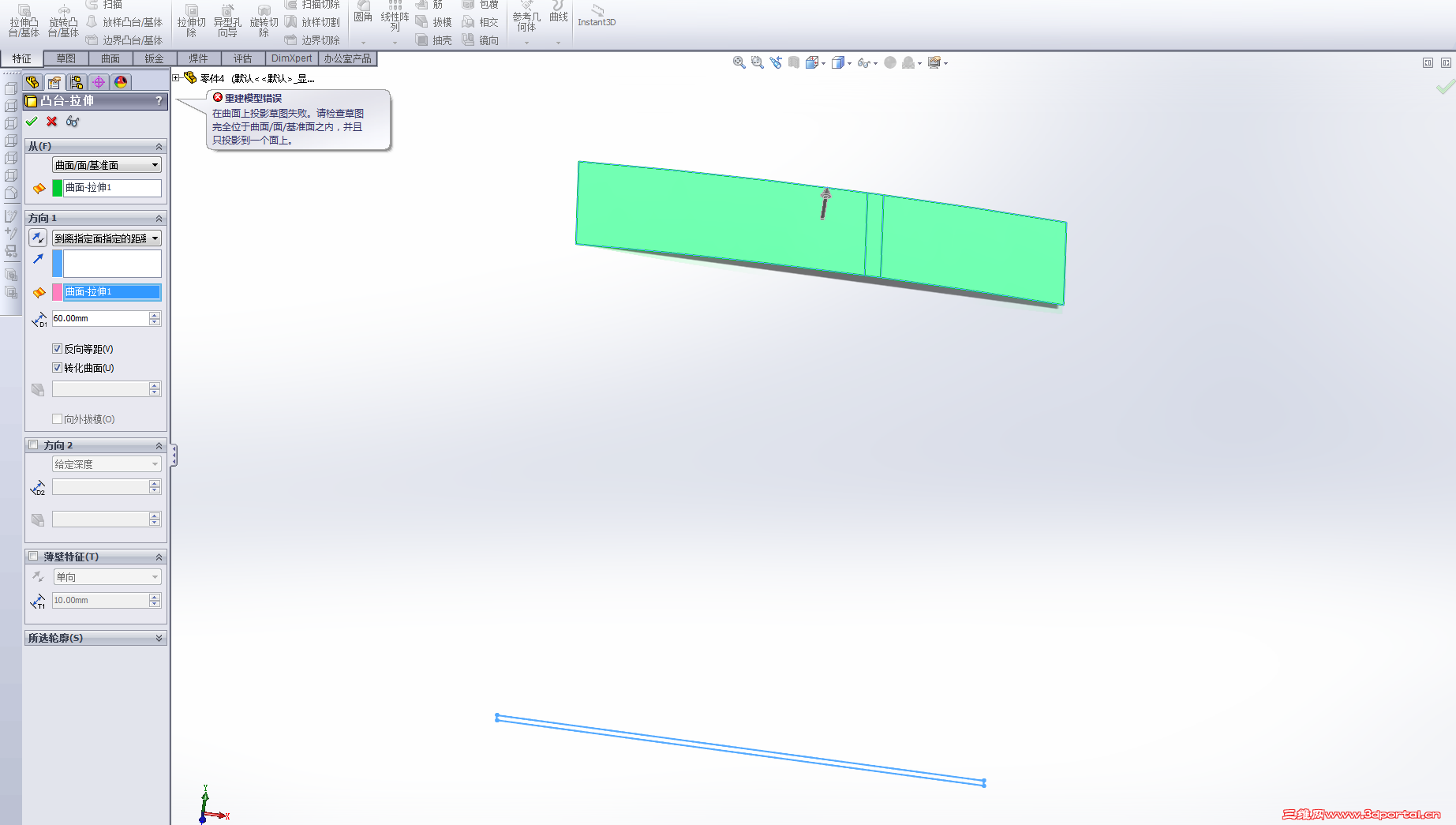

从楼主贴图看，草图轮廓已超出所选曲面轮廓，这样的话该曲面就不能作为拉伸起始面。
5 U/ S* f. s) P1 z" F( ]

与爱流浪

' U  v* @; I- A4 B, y: W4 h2 v

22553711 发表于 2013-6-1 14:20 static/image/common/back.gif
' _; K5 V: @. Z6 v从楼主贴图看，草图轮廓已超出所选曲面轮廓，这样的话该曲面就不能作为拉伸起始面。

刚刚好对齐的……
我试了下把草图改的小一点还是不行啊
5 C. u" G1 d9 B7 [* L: X曲面中间有一段是直的  不是平滑的
  I4 K" f  ?  R) @8 E) H

ryouss

与爱流浪 发表于 2013-6-1 15:50 static/image/common/back.gif
; C) A5 q( W$ M! W& ^2 H# q刚刚好对齐的……
* A; M/ H- x, \" Z我试了下把草图改的小一点还是不行啊
; F' \" l+ d7 M: P0 V曲面中间有一段是直的  不是平滑的

4 B+ M! Q3 f& Y$ ^# X. J  r: T! T所以,就是必須是完整的曲線才可以的.
& q* O, i  Y9 {

oypopen

这个缺陷很不好啊，非常的不方便，我试了如果拉伸图形在2个曲面之间，即使缝合了曲面也是不行。

与爱流浪

oypopen 发表于 2013-6-1 16:24 static/image/common/back.gif
这个缺陷很不好啊，非常的不方便，我试了如果拉伸图形在2个曲面之间，即使缝合了曲面也是不行。

用裁剪曲面 然后再拉伸什么的好像能实现 就是麻烦了点
2 b% i$ c# a& `+ @8 O" X不知道钣金焊件里是不是有更方便的操作……

SW小手。

曲面必须是缝合后的，且草图轮廓不能超出曲面边界，自己慢慢摸索吧，其实很简单，要会做面，实体就很简单了

施瓦辛格

SW小手。 发表于 2013-6-1 17:04 static/image/common/back.gif
; Y! H5 h9 o* r: z  h; y& M  i# @曲面必须是缝合后的，且草图轮廓不能超出曲面边界，自己慢慢摸索吧，其实很简单，要会做面，实体就很简单了

- M' M  T+ {- u9 e这个曲面缝合好难啊

22553711

SW小手。 发表于 2013-6-1 17:04 static/image/common/back.gif
曲面必须是缝合后的，且草图轮廓不能超出曲面边界，自己慢慢摸索吧，其实很简单，要会做面，实体就很简单了

不知您试过没有，缝合后真的能拉吗？

SW小手。

22553711 发表于 2013-6-1 17:53 static/image/common/back.gif
' q' @+ {7 ?  A2 R不知您试过没有，缝合后真的能拉吗？

' I/ n! Y  x" S* L! N8 e' J$ o手机上网看到的，题目没太看清，我以为是拉伸到面。不好意思

ffda

2 |8 k1 f$ n3 D* n, K6 l

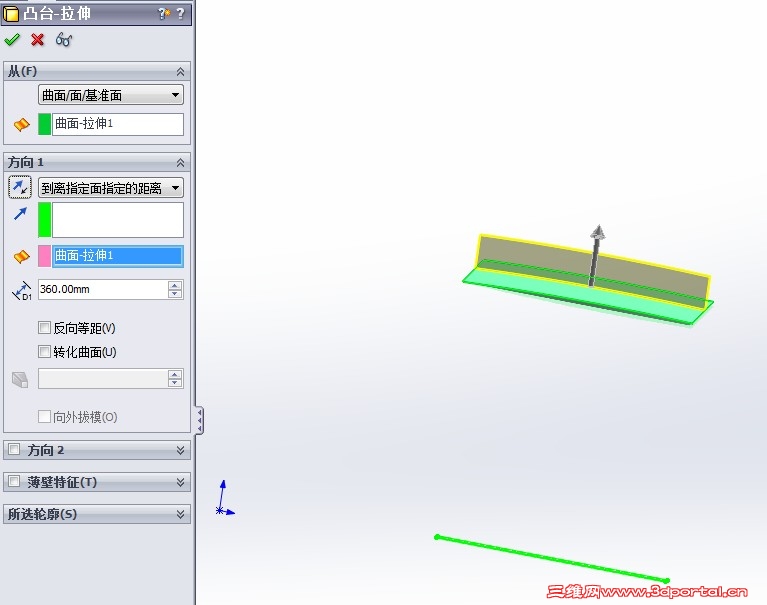

# T1 k' D' y  ~做为基准面的面/曲面应该是单元素形成的面，把你的两段圆弧和一段直线套合为样条曲线即可：

, c8 s- ]2 Y/ v$ F- I2 v
% Q$ |, ?3 }9 W# x9 R( g) {

与爱流浪

ffda 发表于 2013-6-2 13:50 static/image/common/back.gif
% E5 |% P) C9 E7 i7 H& N, L9 [做为基准面的面/曲面应该是单元素形成的面，把你的两段圆弧和一段直线套合为样条曲线即可：

看起来这个方法应该可行 找个时间试试

与爱流浪

ffda 发表于 2013-6-2 13:50 static/image/common/back.gif
! w5 ~$ @* a& x4 H4 w做为基准面的面/曲面应该是单元素形成的面，把你的两段圆弧和一段直线套合为样条曲线即可：

今天抽空试了下 确实可行 非常感谢
