[求助] M1.0自攻螺丝画法

[复制链接]
发表于 2013-6-19 10:06:56 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州
20三维币

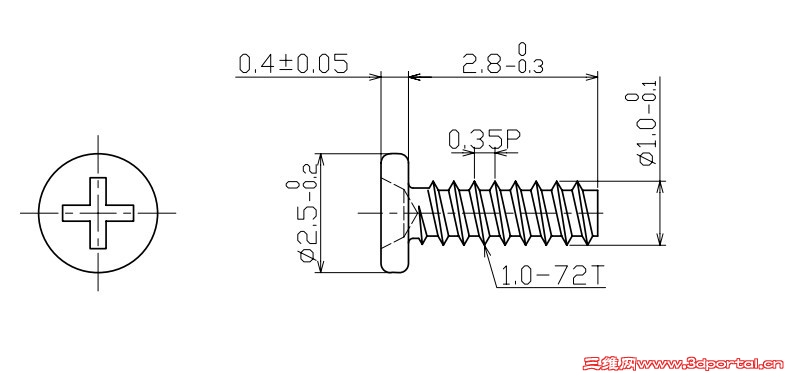

ToolBox以及迈迪工具等的自攻螺丝的螺纹都是阵列出来的,求附件中真正标准的螺丝画法。
  c7 @# h( P( Z% ^3 j请高手帮忙!
! F$ Y2 K- r6 Q8 ~- `6 e' x本人装的为2011版的SOLIDWORKS,最好是小弟可以打开的版本。谢谢; Q8 ~% C/ D8 q2 A/ z8 k* Y3 X0 B

最佳答案

查看完整内容

用可变螺距螺纹,可一次生成螺旋线。 2012版文件:
发表于 2013-6-19 10:06:57 | 显示全部楼层 来自: 中国四川攀枝花
本帖最后由 pzhzs 于 2013-6-19 23:43 编辑
9 @4 j( ^& V3 F4 M  q7 B8 h: ?, A: i& d# G9 Q) U& Y% ]. a# C

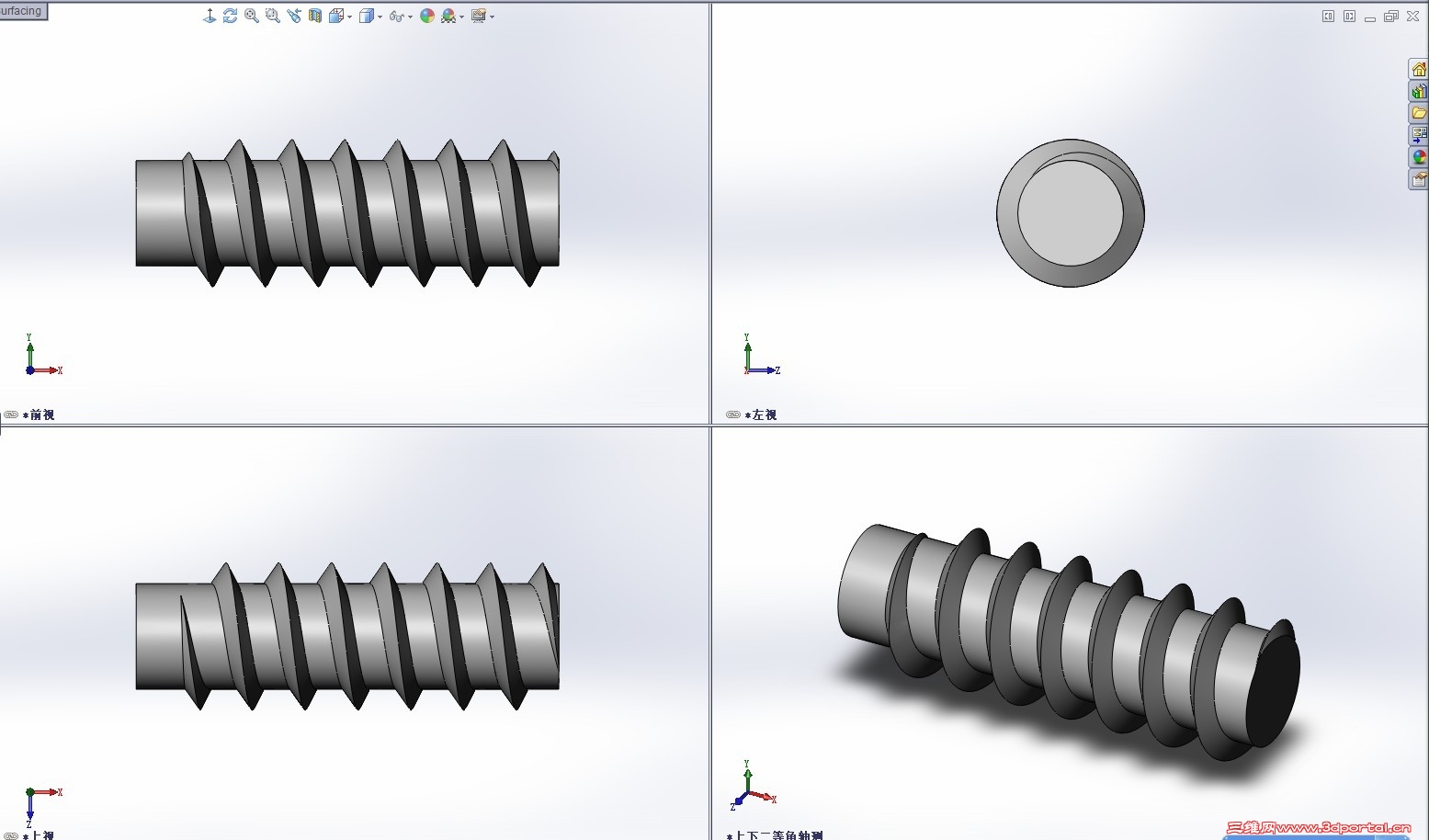

用可变螺距螺纹,可一次生成螺旋线。! t1 a: F, o! k6 q+ z- V5 J- T" i
快照2.png , i+ K" ^1 J  }
+ j3 m. S9 M! S4 m' B4 G* T2012版文件: 零件1.rar (335.1 KB, 下载次数: 63)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-6-19 11:38:46 | 显示全部楼层 来自: 中国辽宁沈阳
本帖最后由 qiminger 于 2013-6-19 12:57 编辑 ' B: I9 e7 O: I% g5 W0 _; w& o  q

  I3 C/ m& U0 h% ~我的正好是2011版,上源文件看看是这样子吗?
; m% h1 S5 D: r; f# {  }' _ M1.0自攻螺丝.rar (362.58 KB, 下载次数: 89)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-6-19 16:21:33 | 显示全部楼层 来自: 中国广东中山
我也想知道是怎么画的呢!!
发表于 2013-6-19 17:50:38 | 显示全部楼层 来自: 中国浙江杭州
qiminger 发表于 2013-6-19 11:38 static/image/common/back.gif
8 k9 M/ }1 S) y* G7 P& T; y我的正好是2011版,上源文件看看是这样子吗?

+ B0 r) Q5 t: S0 _头部好像不像吧
发表于 2013-6-19 18:23:34 | 显示全部楼层 来自: 中国广东汕尾
画螺纹主要是螺纹的起头和螺纹收尾麻烦些,画了一个,大家讨论下。" q( {% T9 M1 `3 D4 X. }- T4 t

画螺纹.rar

503.43 KB, 下载次数: 75

发表于 2013-6-19 22:42:37 | 显示全部楼层 来自: 中国广东东莞
画螺纹一般扫描或扫描切除,不过除了做展示外,是不会真把螺纹画出来的,太占资源,做大型装配体时你就晓得了
发表于 2013-6-20 07:13:55 | 显示全部楼层 来自: 中国辽宁沈阳
pzhzs 发表于 2013-6-19 23:22 static/image/common/back.gif3 r" k0 X3 Y- ?" [, A
用可变螺距螺纹,可一次生成螺旋线。
+ ]; a# R$ C) _% c) ]$ ^
可变螺距收尾这个方法好,学习了~
发表于 2013-6-20 15:39:45 | 显示全部楼层 来自: 中国广东汕尾
pzhzs 发表于 2013-6-19 23:22 static/image/common/back.gif* Y+ c) L2 T' @& D, G
用可变螺距螺纹,可一次生成螺旋线。

" ~9 s7 U1 w4 r. }& p( x" p正解,楼主知道悬赏的归处了。
发表于 2013-6-24 20:29:16 | 显示全部楼层 来自: 中国四川眉山
我的这问题也跟着一起解决了
发表于 2015-10-9 22:33:24 | 显示全部楼层 来自: 中国浙江杭州
很不错!  谢谢分享!
发表于 2017-12-7 14:58:52 | 显示全部楼层 来自: 中国江苏无锡
学习一下,感谢分享
发表于 2020-9-5 15:04:33 | 显示全部楼层 来自: 中国台湾
thank  you so much
