UG制图标注问题

yuu88 · 发表于 2013-6-19 14:46:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

同一个尺寸，用两种标注方式标注出来的结果不一样
这是为什么呢？怎么很好的解决呢？

yuu88 · 发表于 2013-6-21 08:00:11

好吧我在玩单机

xiaonai8212 · 发表于 2013-6-22 16:54:26

图不是完整图，又没有文件
无从着手

beyond2009 · 发表于 2013-6-23 16:23:32

出现这种情况应该和用什么标注形式没有关系，应该是拾取点的问题，你试一下拾取孔中心点和孔中心线是不是出现这两种情况，是的话以后标注的时候注意UG的这种特性就行了。

yzd_369 · 发表于 2013-6-25 10:43:34

没有遇到如此情况

yuu88 · 发表于 2013-6-25 11:38:37

beyond2009 发表于 2013-6-23 16:23 static/image/common/back.gif
0 d, L0 ~% b/ d/ U/ ^& g出现这种情况应该和用什么标注形式没有关系，应该是拾取点的问题，你试一下拾取孔中心点和孔中心线是不是出 ...

对用圆柱尺寸标注时选孔中心是正确的，选孔的中心线是不正确的而竖直尺寸就没这个情况

yuu88 · 发表于 2013-6-25 11:39:45

xiaonai8212 发表于 2013-6-22 16:54 static/image/common/back.gif* ^ z+ d- B3 O8 ]1 d- T9 J8 H
图不是完整图，又没有文件
% `9 C/ I+ \, _6 B% }无从着手

这个不需要文件吧就是一圈螺纹孔的中心距标注

skzyhh · 发表于 2013-6-28 14:54:17

你还是上传一份图
好分析什么原因

yuu88 · 发表于 2013-6-28 15:04:36

skzyhh 发表于 2013-6-28 14:54 static/image/common/back.gif$ s$ ]2 _6 o. D# G. P7 }: C
你还是上传一份图6 f) F8 j4 u7 M( h& p# H/ f( f/ H
好分析什么原因

您分析分析

1.rar (90.03 KB, 下载次数: 4)

skzyhh · 发表于 2013-6-28 15:12:01

已下载附件
有空分析一下

skzyhh · 发表于 2013-6-28 15:32:03

是这样子了

yuu88 · 发表于 2013-6-28 15:46:51

skzyhh 发表于 2013-6-28 15:32 static/image/common/back.gif
# `# \5 ]8 f9 F6 k* D6 y' D是这样子了

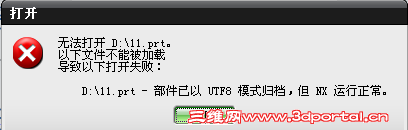

您的附件打不开

skzyhh · 发表于 2013-6-28 18:26:39

什么原因呢？
我用的好压软件

skzyhh · 发表于 2013-6-28 18:27:18

哦
俺是UGNX8画的

yuu88 · 发表于 2013-6-28 21:04:20

skzyhh 发表于 2013-6-28 18:27 static/image/common/back.gif
. w7 h4 O6 P7 ^+ P$ Z6 @. i E; P哦
+ n- Z' I1 [1 N& y$ q) B2 k俺是UGNX8画的

我的也是8.0 你是不是改了系统变量支持中文路径了？

skzyhh · 发表于 2013-6-28 21:24:56

支持中文路径

xiaonai8212 · 发表于 2013-6-29 14:06:51

是好像有这么个问题，只要是“圆柱形”尺寸标注就不能选取中心线，而且不能在中心线上选取点对象，否则测量值是2倍
这不是文件问题，是软件本身定义问题了。
如果坚持用“圆柱形”尺寸标注，只能做到选取对象一定不是任何跟中心线有关的对象：点、线，只能选取实体轮廓对象。当然我觉得这样子还是会出问题，因为当你选择习惯了以后，有时候会注意不到这个情况，尺寸出错是麻烦事。
避免出错我觉得还是选用其他方法，用自动判断尺寸或竖直尺寸，在尺寸前加直径符号，即便漏标符号，至少尺寸数值没错。这个最简便了
其他方法就有点绕，没意义

yuu88 · 发表于 2013-7-1 08:26:04

skzyhh 发表于 2013-6-28 21:24 static/image/common/back.gif
4 y0 D" w8 \- q支持中文路径

没看明白你的图是什么意思

yuu88 · 发表于 2013-7-1 08:27:20

xiaonai8212 发表于 2013-6-29 14:06 static/image/common/back.gif
; W0 |9 h0 }( {8 L" ]是好像有这么个问题，只要是“圆柱形”尺寸标注就不能选取中心线，而且不能在中心线上选取点对象，否则测量 ...

对的就是这样子的用圆柱尺寸标注的话选孔的圆心就可以了

huoxingmoju · 发表于 2013-9-14 11:44:49

学习了啊 Q

guo_pinghua · 发表于 2015-7-21 11:08:54

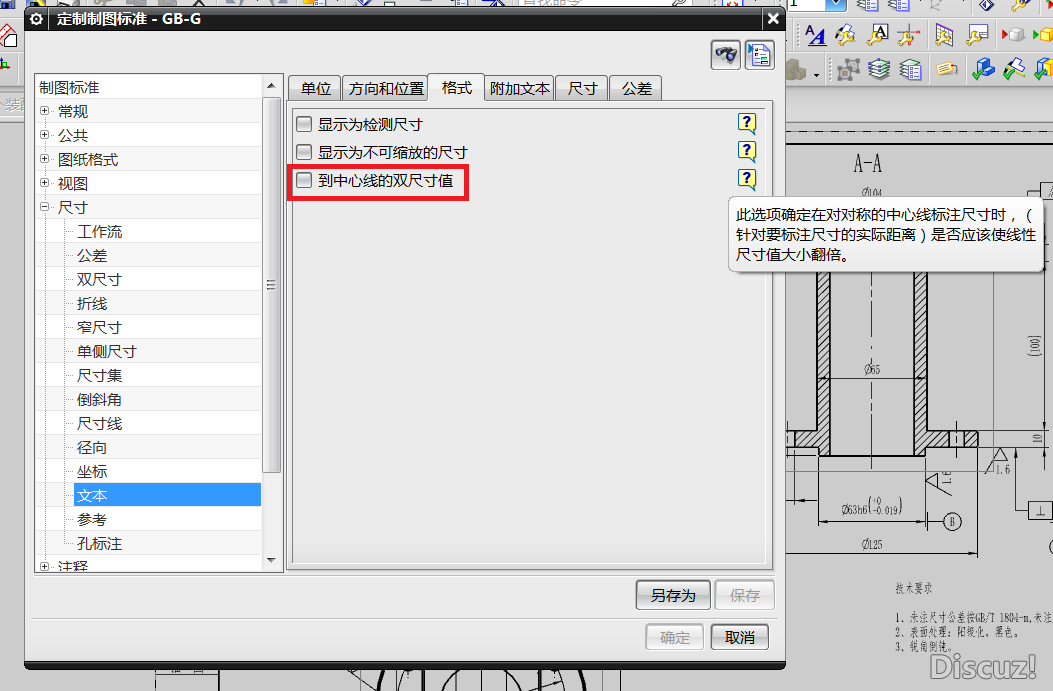

原因在这里，如图：
