请问螺旋管外的螺旋叶片怎么画出来，有图参考！大师请进来看看！这个有点不一般

-猪- · 发表于 2013-6-24 14:26:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 -猪- 于 2013-6-24 16:29 编辑

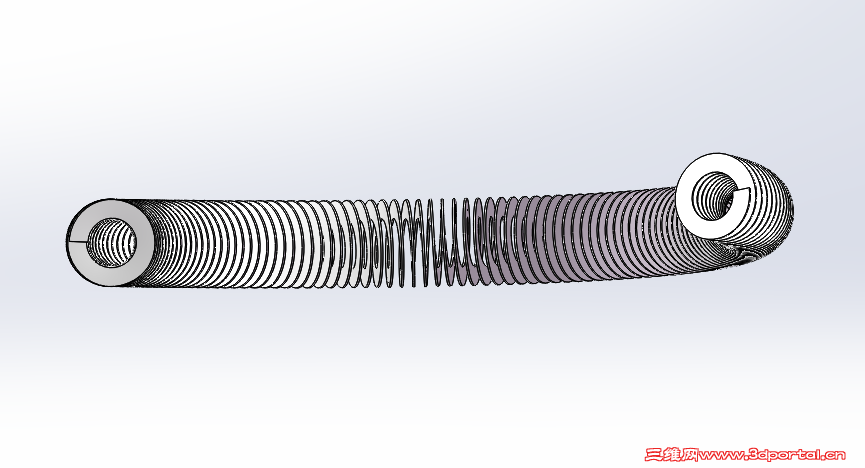

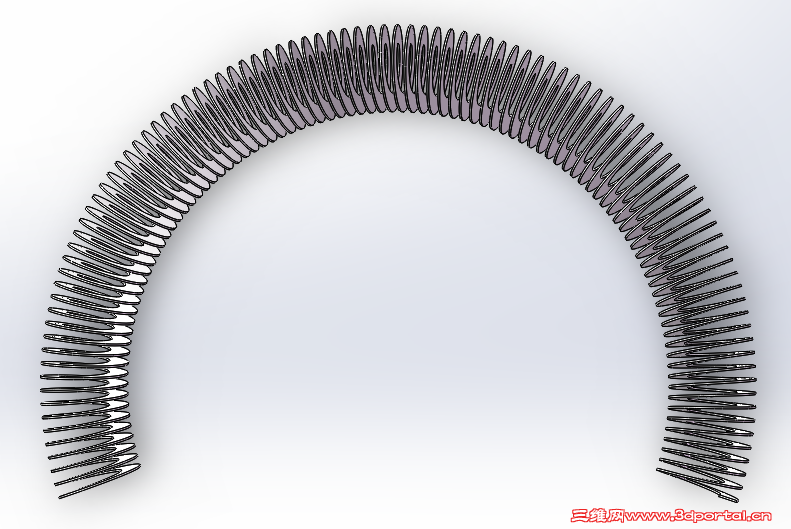

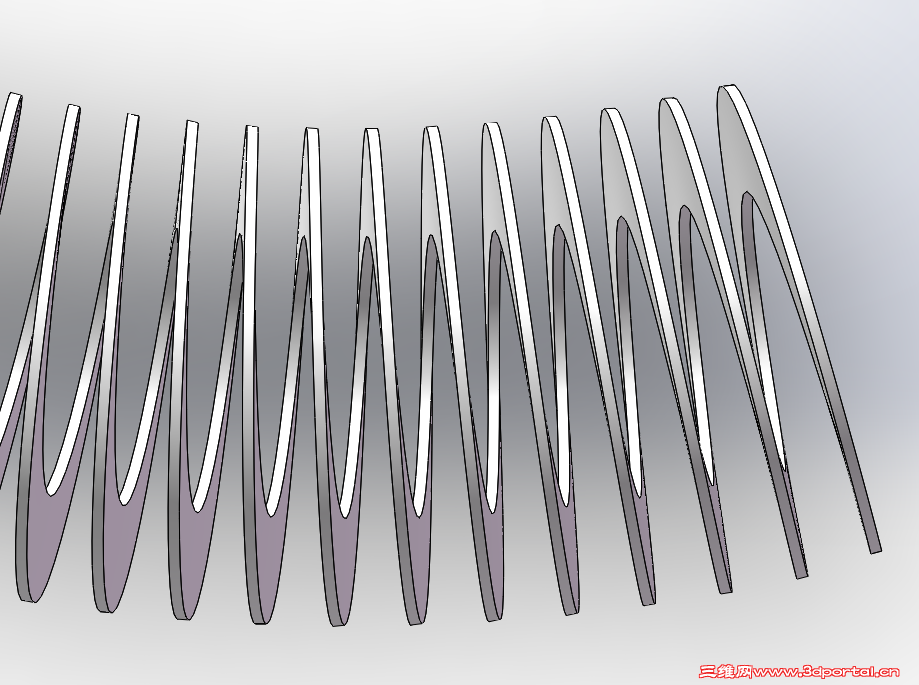

我只画出一小部分。完整的是12个圈，片与片的间距在未弯曲的时候是2.5MM

-猪- · 发表于 2013-6-24 14:26:47

顶上去

-猪- · 发表于 2013-6-24 15:00:34

无高手？

qiminger · 发表于 2013-6-24 16:06:03

本帖最后由 qiminger 于 2013-6-24 16:07 编辑

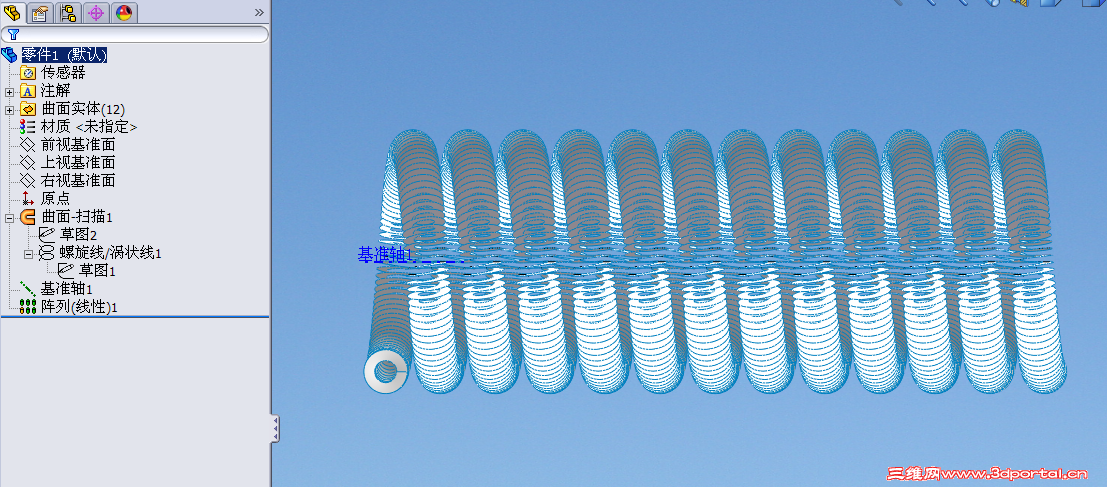

曲面扫描做的1圈后陈列，电脑不好不敢做成实体，供参考。
这么做要应用装配时太耗资源，在装配里最好用螺旋管代替，或其它方法示意。
源文件2011版，特征自行解除压缩。

零件1.rar (27.06 KB, 下载次数: 18)

xflhf · 发表于 2013-6-24 16:19:38

你会画一部分，肯定会全部12圈，这么多螺旋，肯定耗资源，没必要画出来吧

-猪- · 发表于 2013-6-24 16:19:51

qiminger 发表于 2013-6-24 16:06 static/image/common/back.gif
( `+ G' o, E+ c+ u) O1 r: ~曲面扫描做的1圈后陈列，电脑不好不敢做成实体，供参考。
+ O: A1 z( H! a, }' s这么做要应用装配时太耗资源，在装配里最好用螺旋 ...

这位大师你有所不知了。我也曾经这样画过出来了，但是片与片之间的间距是有要求的，你的图的片间距已经超过了2.5MM了

lundy · 发表于 2013-6-24 16:21:12

按照弹簧的画法应该类似，有时间了，做一个传上来

-猪- · 发表于 2013-6-24 16:21:19

qiminger 发表于 2013-6-24 16:06 static/image/common/back.gif& G- _6 D& _2 O* _; V5 }* q
曲面扫描做的1圈后陈列，电脑不好不敢做成实体，供参考。9 F4 I3 v7 o5 K, [5 S- B C
这么做要应用装配时太耗资源，在装配里最好用螺旋 ...

你试试能否画出间距2.5MM，，，这种方法应该不行的，据我所知

-猪- · 发表于 2013-6-24 16:26:50

lundy 发表于 2013-6-24 16:21 static/image/common/back.gif
6 k: _5 ~* I# f7 ]2 l1 N# ~按照弹簧的画法应该类似，有时间了，做一个传上来

是有点类似，但是要注意我说的细节！

-猪- · 发表于 2013-6-24 16:32:07

xflhf 发表于 2013-6-24 16:19 static/image/common/back.gif
S/ }$ `# t7 A8 {3 T- q* A7 W你会画一部分，肯定会全部12圈，这么多螺旋，肯定耗资源，没必要画出来吧

我要照着实物抄数出来，然后再组装的，我不会画12圈的，半个圈我就会，反正你试试咯

qiminger · 发表于 2013-6-24 16:33:34

本帖最后由 qiminger 于 2013-6-24 16:34 编辑

-猪- 发表于 2013-6-24 16:21 http://www.3dportal.cn/discuz/static/image/common/back.gif/ T- U0 k ? W# U; B4 l5 I
你试试能否画出间距2.5MM，，，这种方法应该不行的，据我所知

你的意思是扫描受100圈限制，先画0.5圈，或0.25圈螺距就变小了。
我想起来了，你在论坛里搜“波纹管”，按那个原理应该行。

-猪- · 发表于 2013-6-24 16:35:21

没错啊！你试试看

22553711 · 发表于 2013-6-24 16:54:52

-猪- 发表于 2013-6-24 16:35 static/image/common/back.gif
8 W7 e3 O( ~9 }7 V( I没错啊！你试试看

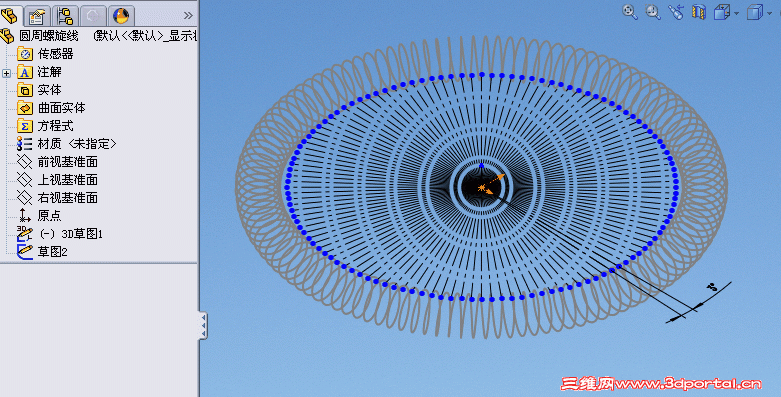

扭转限制100圈，所以这时候公式曲线就有一点点优势了，如下贴图一就是120圈，

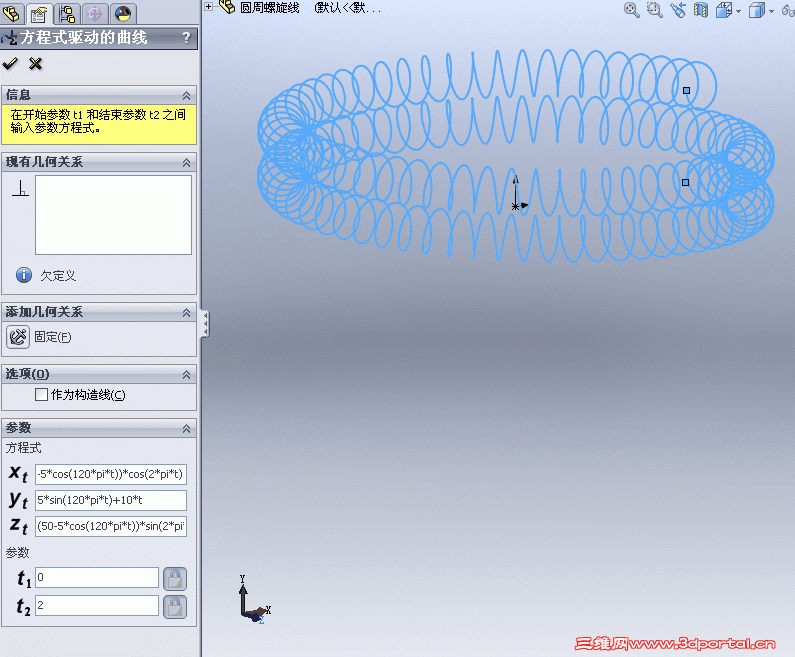

贴图二提供一个方程，楼主可以根据要求自己调整参数：

horseshoe · 发表于 2013-6-24 17:39:02

楼主的口气就是软件的运行规则你不认同，就得按你的意思来，这不仅是肯定不行，而且也让别人笑话。

-猪- · 发表于 2013-6-24 17:45:57

22553711 发表于 2013-6-24 16:54 static/image/common/back.gif
2 z2 g" E6 o- S0 l( u$ V5 c# P" l$ T扭转限制100圈，所以这时候公式曲线就有一点点优势了，如下贴图一就是120圈，% [6 `, t% D) _/ V' f; A
贴图二提供一个方程，楼主 ...

谢谢大师！我试试看，不明之处再问你

-猪- · 发表于 2013-6-25 10:30:36

22553711 发表于 2013-6-24 16:54 static/image/common/back.gif" }) k4 S# Z( P2 [/ s6 T' z& Z3 v
扭转限制100圈，所以这时候公式曲线就有一点点优势了，如下贴图一就是120圈，/ q* ^/ u7 I9 U
贴图二提供一个方程，楼主 ...

大师，在吗？我编不出你图2的圆周螺旋圈啊，求指点迷津

-猪- · 发表于 2013-6-25 14:07:08

-猪- 发表于 2013-6-24 17:45 static/image/common/back.gif: y# F4 a* K! U; U
谢谢大师！我试试看，不明之处再问你

大师我用你的方法画了路劲，但是生成曲面是时候错乱了
