随形阵列说难不难,说容易确也老是容易出错.
6 i% o% W, Y `3 X, a% R8 a0 l& ~关键在于尺寸的标注上方式...和辅助线的画法.
" S+ b7 @3 K, D7 y, q/ ?7 ]; \+ P" o( T

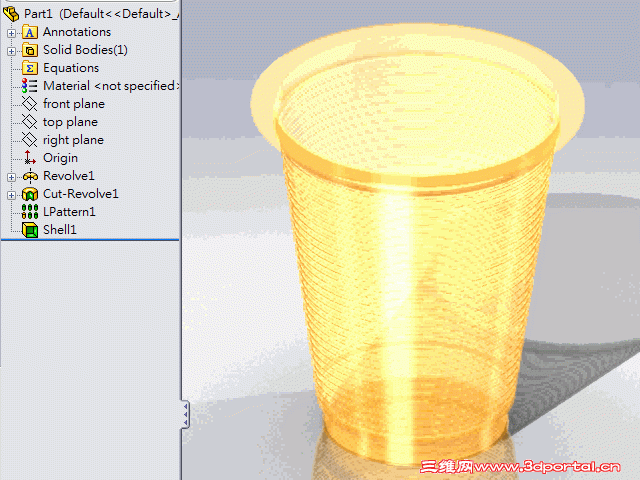

像这个例子,其实是很简单的一个杯子造型.老手自然不在话下.可是我有段时间竟然没搞明白7 G7 V% x3 G" l6 @, B* v
后来的解决方法是 老老实实画的草图过关 .实在不想画的人可以用CAD画好后再复制过来,
$ J: w% i& {. l) ^; i" ?8 W. J- V后来发现用草图阵列其实也还可算方便,不过不能更改尺寸..更改相当于重来一次.5 O- K0 \2 w6 a+ q! p( S1 ]% ]6 S

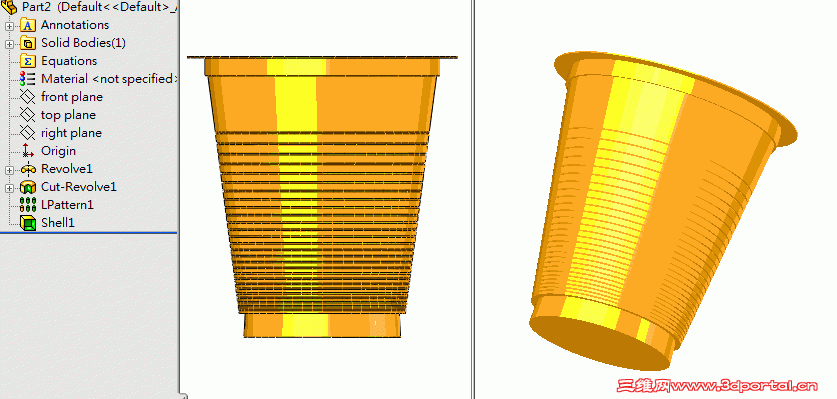

这次正好又碰到这个问题.研究了一番,怕失败,先做了一个拉伸切除阵列,很简单一次就成了.) G, u8 I, A: f: {, p8 ^

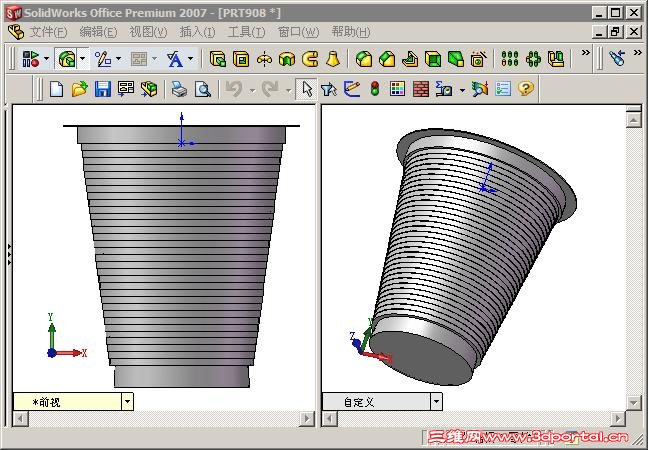

可是碰到这个旋转切除_的随形阵列弄了好一阵都没出来.仔细想了想感觉问题还是在辅助线上...
0 u% e" O( |- |不过要命的是这个阵列居然不能掉转方向.一开始从上往下做阵列完全就是不行..
; w& v8 g+ Z5 |& U' `$ ~后来想到从下往上做..竟然发现就可以了...
, A8 L: B- g, B Q- m9 h1 {* q最后总结一下：关键是＂选择合适的尺寸＂，还有就是＂合适的辅助轮廓线＂2 |7 I0 w9 i0 e/ f$ Y: X% _1 t
# y# {9 L* y8 j! b X4 v2 ]9 t由于之前已经在网上搜索过好几次，均没有搜到合适的例子．0 r' p5 M! t& ^3 d
所以此例虽然简单，故也传上来，有需要时也可以给类似我这样的做一个参考！3 |/ ?$ Z1 | Z$ O7 w
而且是solidworks2007版!很老了.相信没人会打不开了!. R' f$ [7 U8 W W4 a }. Q
旋转切除,随形阵列
