在SOLIDWORKS里怎样用多张工程图来表达同一个零部件

孤寂的过路人 · 发表于 2013-8-2 11:57:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由孤寂的过路人于 2013-8-2 12:03 编辑

在SOLIDWORKS里用多张工程图来表达同一个零部件时，
在第一张图纸生成的剖面图在第一张中放不下了，如何移动到第二张图纸中？
难道在第一张图纸中把所有的视图都生成后，全部复制粘贴到第二张图，然后在第二张图纸中把与第一张重复的视图删除？

imsadan · 发表于 2013-8-2 12:05:38

没看懂什么意思，坐等大神！！！

zll3310737 · 发表于 2013-8-2 12:32:25

本帖最后由 zll3310737 于 2013-8-2 12:35 编辑

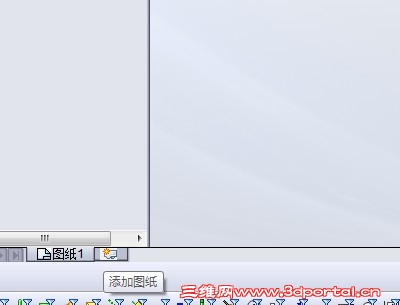

左下侧添加图纸。
在工程图左侧设计树里拖动，把某个视图左击按住拖动即可。

孤寂的过路人 · 发表于 2013-8-2 12:35:43

本帖最后由孤寂的过路人于 2013-8-2 12:39 编辑

非常感谢，成功了。呵呵！5 J# n \7 M8 F2 @/ l! _9 A% P- [

zll3310737 · 发表于 2013-8-2 12:37:48

孤寂的过路人发表于 2013-8-2 12:35 static/image/common/back.gif
$ c8 o% v% h6 `* I' U) f' T我想问的是如何把视图从第一张移动到第二张上

已经补充。

jing785 · 发表于 2013-8-2 12:55:09

在左测设计树里选取你想用的图纸然后激活就可以了

andsina · 发表于 2013-8-2 17:12:02

投影的视图是不能复制的，添加新图纸，选中模型投影，

你以为是ACAD啊，投影的视图还可以随便移动和复制，

3D CAD软件目前还不是自由CAD软件

彤儿 · 发表于 2013-8-2 19:25:01

移动后尺寸要变黄吧!

machine134 · 发表于 2013-8-2 20:28:13

这么基础的还不会啊

雪野飞鹏 · 发表于 2013-8-3 12:11:20

3楼正解，不懂的不要误导别人。

zll3310737 · 发表于 2013-8-3 12:28:38

andsina 发表于 2013-8-2 17:12 static/image/common/back.gif
x; t7 z$ Q; L0 |: x# N( p投影的视图是不能复制的，添加新图纸，选中模型投影，
! r( \& R9 a! Q6 g3 z% c9 a6 C+ r' m
你以为是ACAD啊，投影的视图还可以随便移动和复制 ...

是可以复制的。ctrl+c。
