Mastercam有没有这样的功能呢

pandeyuan · 发表于 2013-8-4 14:52:52

您需要登录才可以下载或查看，没有帐号？注册

x

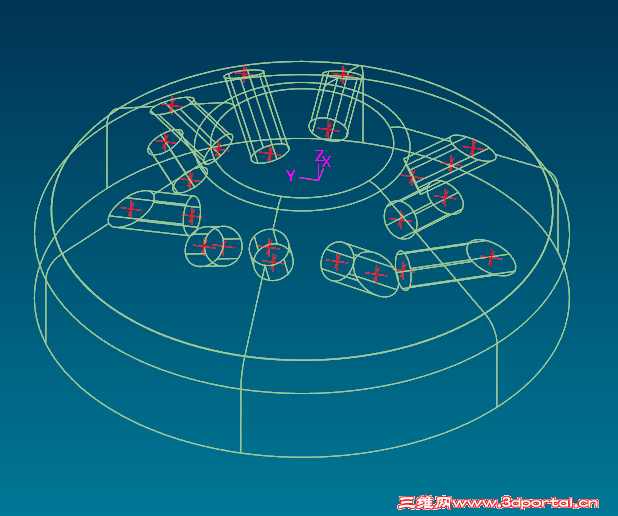

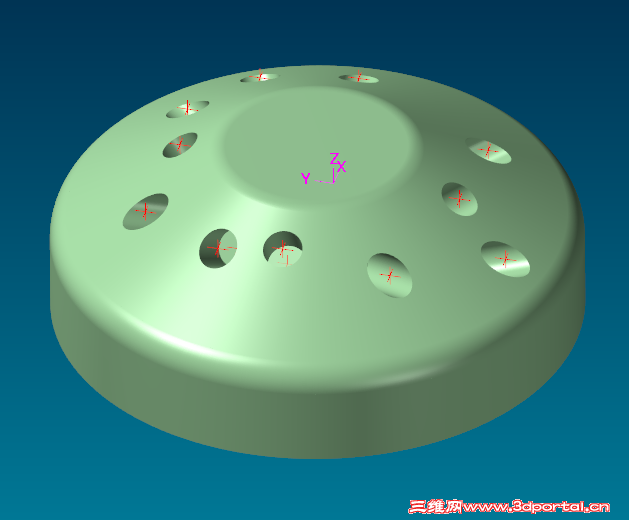

前两天加工的东东，要在一个锥面上钻带两个角度的斜孔，如图

要钻孔就得先确定孔位座标，座标其实就是孔中心线跟锥面的交点座标。

我的问题是这样的，Mastercam有没有这样的功能或者外挂可以找出曲线穿过曲面得到的交点。

路过不买 · 发表于 2013-8-4 15:03:21

你是不是想要找出中心点，然后画中心线？

yuanmeto · 发表于 2013-8-4 15:26:31

找出孔的最高点和最低点的中心点然后拉一条线. 在最新版本的X7有直接找孔中心轴

有仙则名 · 发表于 2013-8-4 15:40:44

yuanmeto 发表于 2013-8-4 15:26 static/image/common/back.gif1 n/ B# t0 d* K! @$ J$ {# G+ F2 H
找出孔的最高点和最低点的中心点然后拉一条线. 在最新版本的X7有直接找孔中心轴

X7的这个功能就非常实用了

pandeyuan · 发表于 2013-8-4 15:42:18

路过不买发表于 2013-8-4 15:03 static/image/common/back.gif+ `3 Z1 t, b% [6 J4 V8 K
你是不是想要找出中心点，然后画中心线？

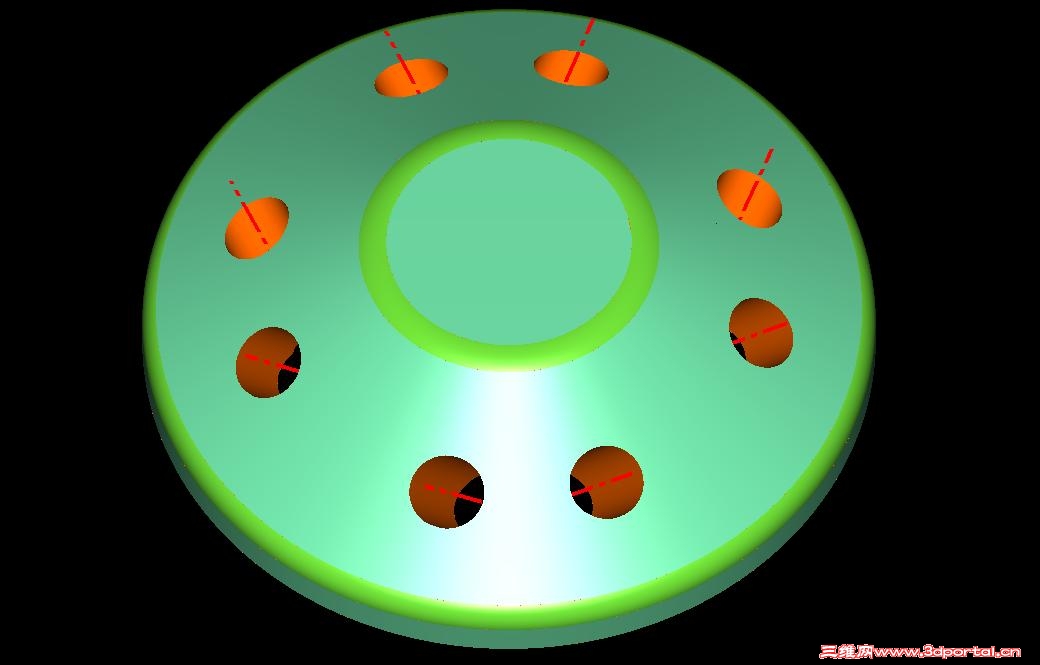

不是呀，中心线我不是画出来了吗，红色线就是孔中心线。

我是要找孔中心线和曲面的交点。

pandeyuan · 发表于 2013-8-4 15:43:16

yuanmeto 发表于 2013-8-4 15:26 static/image/common/back.gif7 u8 W1 p! W7 t* Q, i; C" k- O( d
找出孔的最高点和最低点的中心点然后拉一条线. 在最新版本的X7有直接找孔中心轴

不是呀，中心线我画出来了啦，红色线就是孔中心线。

我是要找孔中心线和曲面的交点。

xinlj0601 · 发表于 2013-8-4 16:13:35

标注插件到是可以产生孔的中心轴，斜孔也可以，至于找和曲面的交点好像没有直接能提取的功能。

0203cj · 发表于 2013-8-4 16:52:10

刚刚在群里说了，用投影法向求交点可以出你要的任意斜的点的坐标，关键是你打孔哟按你每个直线的矢量方向去搞否则完蛋

vinney777 · 发表于 2013-8-4 23:48:16

3#和8#结合就是你想要的结果

bird9077 · 发表于 2013-8-5 18:53:48

外掛不是可以直接抓出來了嗎.....

pandeyuan · 发表于 2013-8-6 22:22:01

bird9077 发表于 2013-8-5 18:53 static/image/common/back.gif
' ^: l9 e/ K5 }* m6 z0 W外掛不是可以直接抓出來了嗎.....

那你是用什么外挂做的呢

bird9077 · 发表于 2013-8-6 23:06:30

pandeyuan 发表于 2013-8-6 22:22 static/image/common/back.gif& g! j' V. A- G9 j; }9 [1 r* e* o
那你是用什么外挂做的呢

Verisurf or CATIA Translator

threestone · 发表于 2013-8-7 07:37:36

用外挂verisufr就可以，或者是本身的功能，但是步骤多了点，就是先用曲线功能做一个等参数的曲线，实际上就是一个圆，然后再去扑捉圆心，上下扑捉。

还有就是补捉的圆做一个曲面，再用动态点加个补正距离也可以

wang4311715 · 发表于 2015-11-26 14:08:52

还是强大的外挂

财少 · 发表于 2015-11-30 22:04:11

直接五轴钻孔
