工程图问题

左@手@边 · 发表于 2013-8-31 08:20:20

您需要登录才可以下载或查看，没有帐号？注册

x

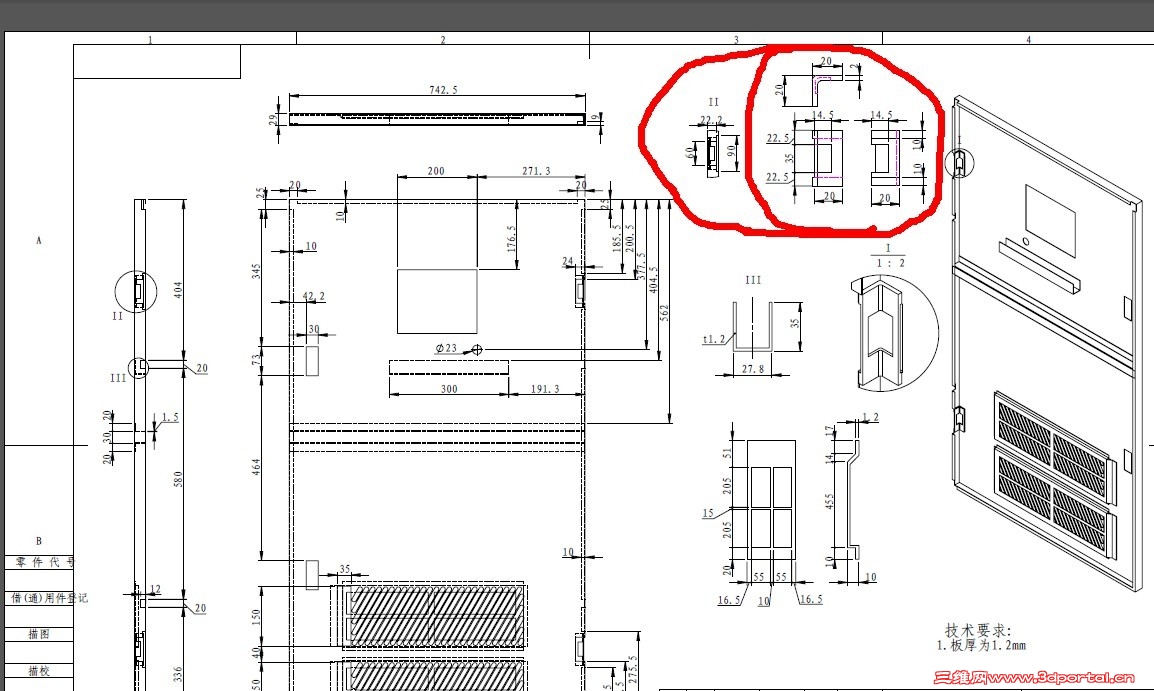

有没有人知道图上画出的部分是怎么做出来的

zxq314 · 发表于 2013-8-31 09:26:09

调取零件模型进来就可以出图啦

左@手@边 · 发表于 2013-8-31 11:08:17

寂静天花板发表于 2013-8-31 09:25 static/image/common/back.gif
% `! a% h. ? U0 I$ k1 H/ Z. B插入菜单工程图视图子菜单中的模型命令，可以在零件的工程图中插入别的零件的工程图，并标注尺寸和公差

那这个零件和门是一体的也可以插入吗，图上画出的零件不是单独的一个零件，而是门上的，是个整体

杀苏 · 发表于 2013-8-31 13:03:42

源文件发上来看看

254929951 · 发表于 2013-8-31 13:11:17

一张工程图，调用的两个不同零件生成的工程图。

qq625267377 · 发表于 2013-8-31 15:22:54

左@手@边发表于 2013-8-31 11:08 static/image/common/back.gif: [# ^. P4 ?$ Z! L6 B- \
那这个零件和门是一体的也可以插入吗，图上画出的零件不是单独的一个零件，而是门上的，是个整体

那你插入装配体不就可以了。

yuyanliang12 · 发表于 2013-8-31 18:12:14

应该就是一个局部视图而已

luanguangtao · 发表于 2013-8-31 18:16:16

按多实体设计很方便这样出图

彤儿 · 发表于 2013-8-31 18:21:41

是个用装配体整起来的整体,肯定是单独的零件!

ligl · 发表于 2013-8-31 19:06:01

设置多配置即可，在每个配置中可删除不需要的实体，然后出图选不同配置，相当于多个零件。

jie7788 · 发表于 2013-8-31 20:29:07

很多方法能做出来用局部剖视图就可以了能表达出来尺寸就可以了没有必要和源文件一样啊

759685236 · 发表于 2013-9-1 08:31:06

虽然是一个整体！不过是通过几个零件装配在一起的，其实那个局部放大的部分是一个单独零件！直接可以拉出来出图的！

1999lggg · 发表于 2013-9-1 10:02:53

11楼正解

左@手@边 · 发表于 2013-9-2 08:24:21

759685236 发表于 2013-9-1 08:31 static/image/common/back.gif5 P8 m, L9 u. p4 p1 W9 A
虽然是一个整体！不过是通过几个零件装配在一起的，其实那个局部放大的部分是一个单独零件！直接可以拉出来 ...

不是的，这个图不是个装配体，而是一个整体，是在一个图上画出来的，不是单个零件装配起来的

左@手@边 · 发表于 2013-9-2 08:25:27

759685236 发表于 2013-9-1 08:31 static/image/common/back.gif: |: [9 C5 B8 c/ Q5 K
虽然是一个整体！不过是通过几个零件装配在一起的，其实那个局部放大的部分是一个单独零件！直接可以拉出来 ...

不是的，这个图不是一个装配体，而是在一个零件上画出来的，是一个图，不是单个零件装配起来的图

huodeidei · 发表于 2013-9-2 09:31:04

单独取零件

huoyan · 发表于 2013-9-2 21:36:43

选一个视图右击--》工程视图----》相对视图--》所选零件--》方向。。。。。。

yezifeng012 · 发表于 2013-9-3 08:44:23

9樓正解．
多本體，鈑金常用．
