工程图中心线标注

SWJINGLING · 发表于 2013-9-7 17:21:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 SWJINGLING 于 2013-9-7 17:22 编辑

做结构件一般要标注中心线节点距离，SW中心线选择时只能标注出角度。

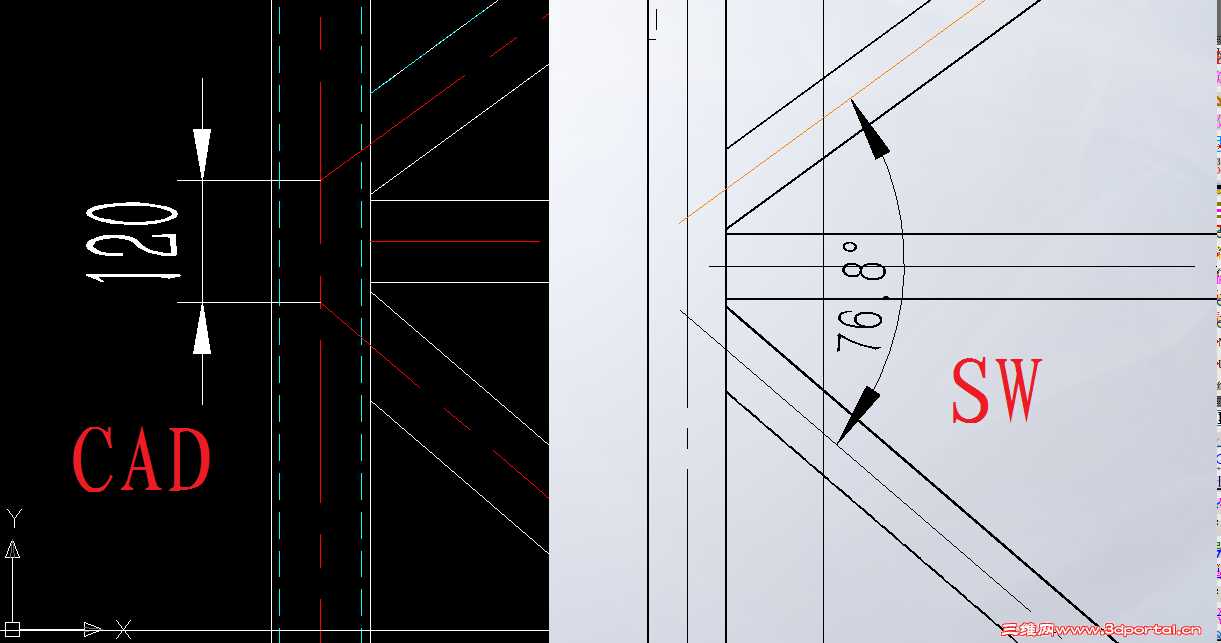

如何才能做到下图CAD的效果。请各位老师指点

NC@jiang@nan · 发表于 2013-9-7 17:55:51

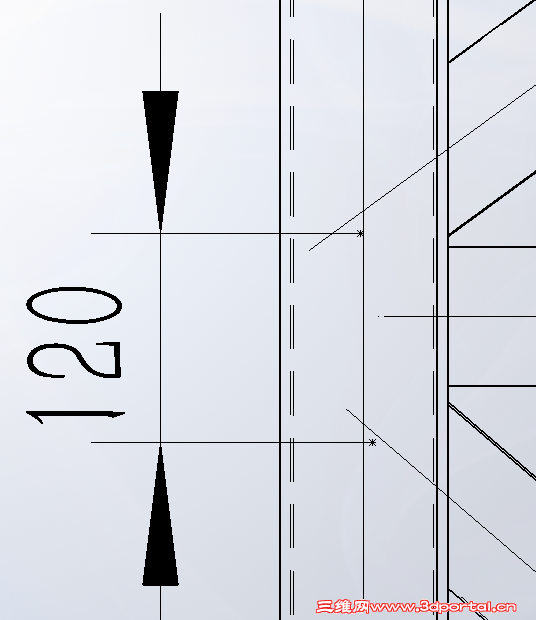

这。。。先画两个辅助点，然后标两点之间的尺寸吧。

luanguangtao · 发表于 2013-9-7 18:01:07

同意楼上

zyf@ · 发表于 2013-9-7 19:16:59

是的，solidworks转的图形，铺捉不到点，你自己添加点，放大后你会发现不在交点上，不准

SWJINGLING · 发表于 2013-9-8 09:13:23

本帖最后由 SWJINGLING 于 2013-9-8 09:23 编辑

草图的点无法捕捉生成中心线，只能形似不准，一旦尺寸改变。点的尺寸不能更新。

asencwx · 发表于 2013-9-8 10:00:15

SWJINGLING 发表于 2013-9-8 09:13 static/image/common/back.gif
! P/ c ~' ^( P9 y) L/ ^7 L9 [草图的点无法捕捉生成中心线，只能形似不准，一旦尺寸改变。点的尺寸不能更新。

添加点的时候可以先按着ctrl选择两条相交的中心线，然后再点草图工具栏的点，那么这个点就会在交点上。
也可以随便画个点，然后约束这个点分别和两个线重合，那么这个点也是交点了。

xiaoshm1981 · 发表于 2013-9-8 11:14:30

画条线不就搞定了，再测线的距离

彤儿 · 发表于 2013-9-8 12:32:42

SW应该可以中心线修剪就好了,算是一个小BUG吧

SWJINGLING · 发表于 2013-9-8 16:35:11

我的水平有限，草图的点怎么也捕捉不到工程图生成的中心线。。。。

杀苏 · 发表于 2013-9-9 09:22:53

asencwx 发表于 2013-9-8 10:00 http://www.3dportal.cn/discuz/static/image/common/back.gif
8 `8 J0 A d. m3 v4 f' e/ X+ N添加点的时候可以先按着ctrl选择两条相交的中心线，然后再点草图工具栏的点，那么这个点就会在交点上。
h$ B9 X+ y6 ]# m5 A1 n...

楼主的中心线应该是用注解里的中心线产生的，使用此法不通，除非自己划线

jing785 · 发表于 2013-9-9 13:20:33

建议你直接用草图把你需要的线或点画出来然后再标注.
