solidworks行星传动齿轮的装配与动画

边缘银光绿 · 发表于 2013-10-10 09:36:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由边缘银光绿于 2013-10-11 19:21 编辑

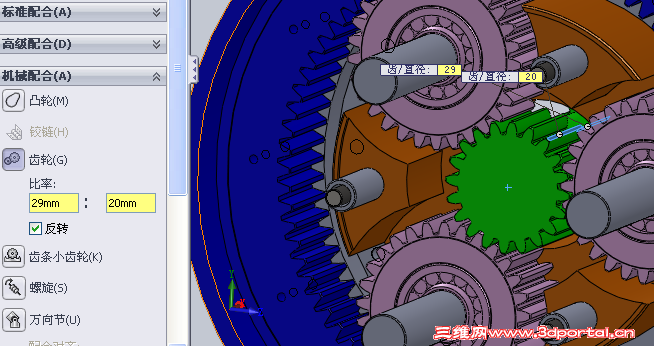

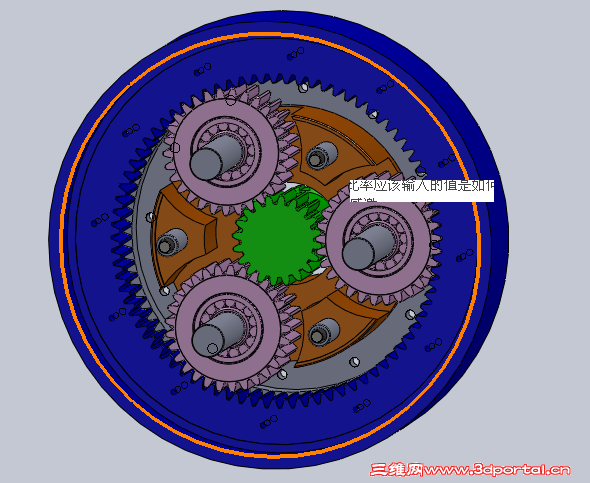

各位运用过solidworks绘制过行星传动的朋友们，我在画好装配图后让其运动时出现了如下问题：在齿轮配合时，比率应该输入的值是如何确定的？我的机构要求，太阳轮作为输入，行星架为输出。我按照齿数比输入传动比，运动例算齿轮来回晃，完全不符合要求。请各位给以指导，不吝赐教，指点迷津，不胜感激~
我的齿轮是在二维图里将齿形生成好后拉伸成的，所以没有画节圆。

边缘银光绿 · 发表于 2013-10-10 09:37:54

补充一下，太阳轮齿数20，行星轮29，内齿圈79.内齿圈要求是静止的，行星架作为输出。

sundaywork · 发表于 2013-10-10 10:04:19

按轮系计算出减速比。再填到里面。你这样肯定不对啊。

边缘银光绿 · 发表于 2013-10-10 10:29:30

sundaywork 发表于 2013-10-10 10:04 static/image/common/back.gif
+ F- V5 V( z6 N. c7 [6 }5 N按轮系计算出减速比。再填到里面。你这样肯定不对啊。

谢谢您给我回复~我按轮系算出的减速比，行星架与太阳轮的比是4.95.可是设置配合的时候是太阳轮、行星轮和内齿圈3者的齿轮配合，这要怎么处理呢？

sundaywork · 发表于 2013-10-11 08:35:05

你有没有part贴上来我试试。

边缘银光绿 · 发表于 2013-10-11 09:05:40

sundaywork 发表于 2013-10-11 08:35 static/image/common/back.gif
- ~( ?2 p4 \: e你有没有part贴上来我试试。

零件比较多~您可以把邮箱告诉我吗？希望能给您传过去~

边缘银光绿 · 发表于 2013-10-11 09:23:20

sundaywork 发表于 2013-10-11 08:35 static/image/common/back.gif j+ D9 }1 d( U8 C2 O! w/ u
你有没有part贴上来我试试。

我已经将压缩文件给上传了，装配图是“运动6”。多谢您了

keilei001 · 发表于 2013-10-11 18:10:25

本帖最后由 keilei001 于 2013-10-11 18:17 编辑

可以看看这书《SolidWorks及CosmosMotion机械仿真设计》
PDF格式的书
http://ishare.iask.sina.com.cn/f/34134860.html
随书光盘
http://pan.baidu.com/share/link? ... 5160&fid=2395970065

边缘银光绿 · 发表于 2013-10-11 18:49:26

keilei001 发表于 2013-10-11 18:10 static/image/common/back.gif) D/ [# I- f! }* y8 b& Z
可以看看这书《SolidWorks及CosmosMotion机械仿真设计》& p2 W- M5 N* z+ M
PDF格式的书, d3 X' a+ ^6 T: E! B
http://ishare.iask.sina.com.cn/f/ ...

谢谢您~您有没有给我试一下，可以正常转动吗？请您再给看一下吧

边缘银光绿 · 发表于 2013-10-11 19:12:00

边缘银光绿发表于 2013-10-11 18:49 static/image/common/back.gif; g% E- T4 h" ~. @# V' l" s# l6 g
谢谢您~您有没有给我试一下，可以正常转动吗？请您再给看一下吧

当时我上传的文件里忘了传行星轮的文件，有误，给您添麻烦了，我再重新上传，希望能再得到您的帮助~

边缘银光绿 · 发表于 2013-10-11 19:23:24

keilei001 发表于 2013-10-11 18:10 static/image/common/back.gif
& R9 Q! \% G- O0 X6 t/ T可以看看这书《SolidWorks及CosmosMotion机械仿真设计》
; a5 c ~/ U. IPDF格式的书
3 z8 t, u4 n9 W! B4 F- ]http://ishare.iask.sina.com.cn/f/ ...

我把行星轮加上了，本来想全部重新上传，可是文件太大传不了，删减了也传不了~希望您再看看我会再试试全都传上去

阿帕奇 · 发表于 2013-10-12 08:49:38

边缘银光绿发表于 2013-10-11 19:23 static/image/common/back.gif
0 O& H% z) t( O% \8 e; R) ]我把行星轮加上了，本来想全部重新上传，可是文件太大传不了，删减了也传不了~希望您再看看我会再试试全 ...

你可以搜搜以前的帖子有齿轮传动装配的
借鉴一下

0003 · 发表于 2013-10-12 09:36:40

首先要弄懂行星传动的原理

keilei001 · 发表于 2013-10-12 11:41:02

边缘银光绿发表于 2013-10-11 18:49 static/image/common/back.gif
. C# p3 r b5 z/ W# z; k" G谢谢您~您有没有给我试一下，可以正常转动吗？请您再给看一下吧

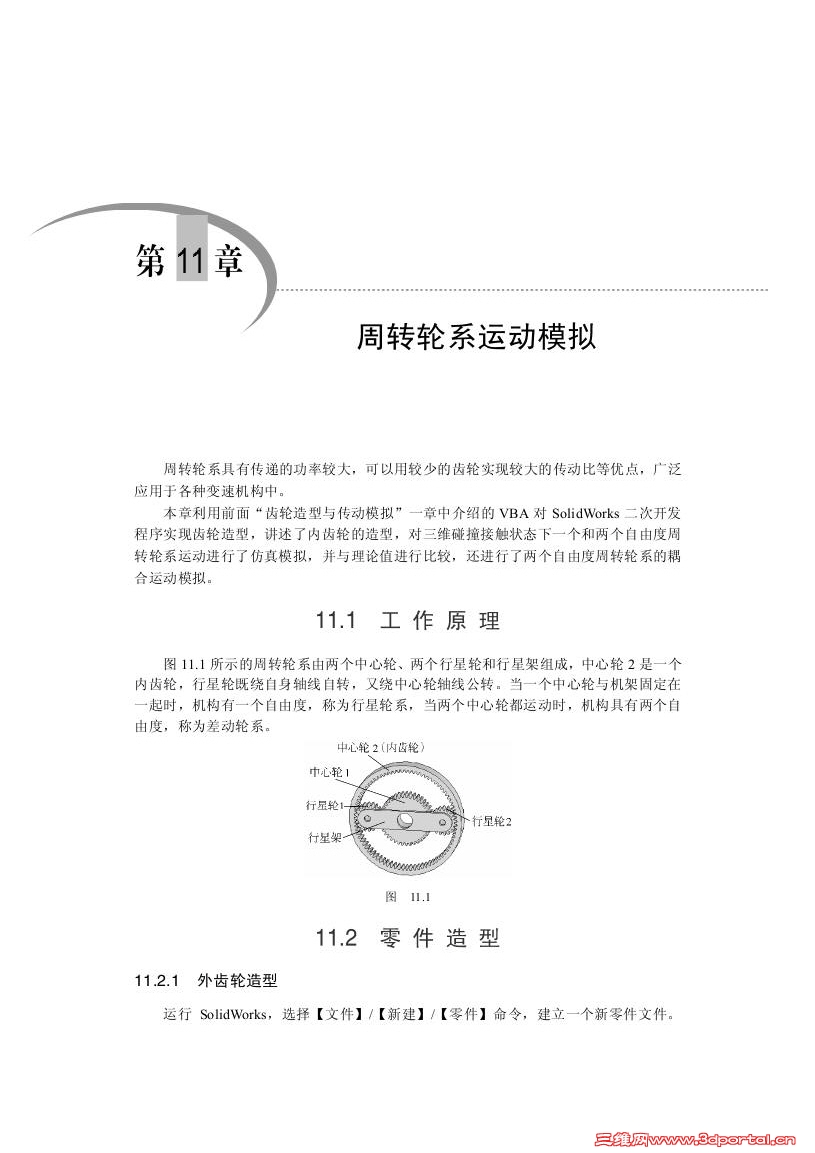

我给你的下载链接的文件中第11章就有相关的教程和源文件啊。

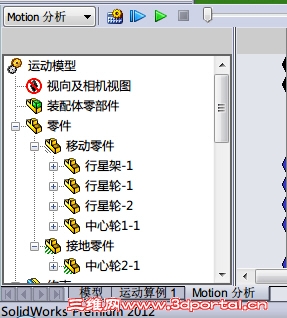

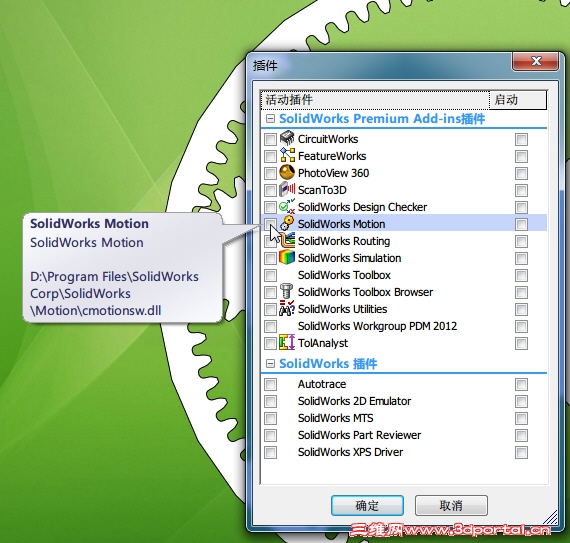

对于复杂的，可能光靠装配时的配合并不足够，要加载MOTION插件才行。

边缘银光绿 · 发表于 2013-10-13 10:00:39

谢谢各位~这个问题我已经基本上解决了，离不开各位善心人士的帮助~鞠躬~

keilei001 · 发表于 2013-10-13 12:55:55

我这里有个在网上下载的文件，供你参考。


源文件

Assem2.zip (1.02 MB, 下载次数: 42)

9901c · 发表于 2013-11-16 13:37:59

总版主，有没有同步齿形带传动的动画教程，最近刚好在搞这种东西

9901c · 发表于 2013-11-16 14:47:05

这是三维图，xt格式，齿形带周围边条是为了方便观看，只要做成动画即可，最好有步骤，方便学习

山本二百五十六 · 发表于 2013-11-17 20:33:19

谢谢各位，得回去闭关好好学习一段时间了
