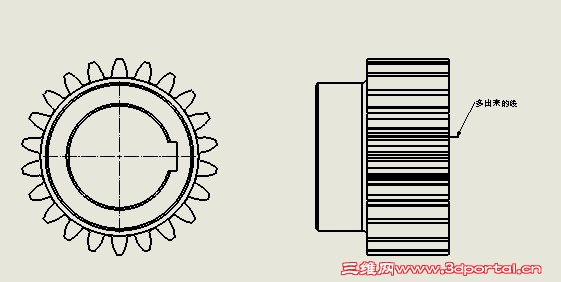

这工程图图中为什么多出来线了？

sxbd1974 · 发表于 2013-10-20 16:09:58

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 sxbd1974 于 2013-10-20 16:11 编辑

多线是怎么回事.rar (377.18 KB, 下载次数: 15)

啥都没准 · 发表于 2013-10-20 19:08:24

鼠标右键-切边-选择不可见，就可以了，默认图纸的切边是可见的！

lisuo · 发表于 2013-10-20 20:28:07

sxbd1974 · 发表于 2013-10-21 08:11:45

啥都没准发表于 2013-10-20 19:08 static/image/common/back.gif
6 |$ _# }, r6 z0 ^9 [4 y& ?鼠标右键-切边-选择不可见，就可以了，默认图纸的切边是可见的！

我试了，不可以的，这个也不是切边吧

阿帕奇 · 发表于 2013-10-21 09:09:37

初步怀疑轮齿曲线不广顺所致，在草图内将块打散，光顺出工程图，多余线段消失（PS：没处理前在13版本下工程图出现了三条线）
不知道你齿形曲线是用何软件绘制？

sxbd1974 · 发表于 2013-10-21 09:38:58

阿帕奇发表于 2013-10-21 09:09 static/image/common/back.gif6 a9 s6 w% N* s+ ]+ p1 o
初步怀疑轮齿曲线不广顺所致，在草图内将块打散，光顺出工程图，多余线段消失（PS：没处理前在13版本下工程 ...

我的齿形图是用CAXA绘制后转入solidworks里面生成的模型

阿帕奇 · 发表于 2013-10-21 09:43:23

sxbd1974 发表于 2013-10-21 09:38 static/image/common/back.gif+ _# ?& T: B/ w n1 Q+ p6 S+ A C- T
我的齿形图是用CAXA绘制后转入solidworks里面生成的模型

以前有过？

sxbd1974 · 发表于 2013-10-21 12:45:30

阿帕奇发表于 2013-10-21 09:43 static/image/common/back.gif, l3 M- ]; K# K' R/ X9 M3 h4 e
以前有过？

以前没发现，就这次发现了

阿帕奇 · 发表于 2013-10-21 14:30:10

你可以再在CAXA里做一遍，导进来试一下
或者改变参数再试一下
或者在把以前的文件找到细看一下
或者在别的CAXA版本里做一下再导入

我就是怀疑齿形线有问题

吉人盛世 · 发表于 2013-10-22 22:29:14

是圆角中心线，可以在工具/选项/文件属性/出祥图/中心线选项去除钩选，然后改变视向一下，再改回来，自动清除中心线

阿帕奇 · 发表于 2013-10-23 10:00:10

吉人盛世发表于 2013-10-22 22:29 static/image/common/back.gif
4 g1 B7 K! r. k r* H3 J3 \+ n是圆角中心线，可以在工具/选项/文件属性/出祥图/中心线选项去除钩选，然后改变视向一下，再改回来，自动 ...

不是中心线
