CAD中怎么样在实体上标注尺寸？

ct4273 · 发表于 2013-11-28 18:31:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

CAD中怎么样在实体上标注尺寸？谢谢。

xhq1954425 · 发表于 2013-11-28 22:42:05

你没把你要问的问题说具体点，难以回答你！

woaishuijia · 发表于 2013-11-29 05:09:55

标注在当前UCS的XY平面上.对三维实体标注就必须改变UCS

ysryc99001 · 发表于 2013-11-29 07:57:37

楼上说的意思，请见附页图。

ct4273 · 发表于 2013-11-29 09:22:38

ysryc99001 发表于 2013-11-29 07:57 static/image/common/back.gif* ]) Q: I9 W$ M ?8 K, `5 K
楼上说的意思，请见附页图。

对啊就这种啊，复杂的标注有教程吗？

ysryc99001 · 发表于 2013-11-29 13:02:48

理解一个概念，CAD标注始终都在一个面上，及UCS坐标的变化，如xy平面，xz平面 ,yz平面。

ysryc99001 · 发表于 2013-11-29 13:03:59

不建议在立体上标注，

小刘-到 · 发表于 2013-11-30 10:42:17

CAD是在XY面标注的，所以你要标哪个面，就把UCS坐标转换到那个面。
具体操作：UCS回车——指定原点——指定X轴——指定Y轴，然后标注，这个面标完了，再到你想标注的另一个面，重复刚才的操作UCS回车——指定原点——指定X轴——指定Y轴——标注。
支持楼上的说法：非常不建议在立体上标注，因为出图的时候有些尺寸可能会被挡住。不过要是你是做立体图给领导看效果，同时为了方便讲解，那就另当别论了，可以试试我说的这个操作方法。

小刘-到 · 发表于 2013-11-30 11:08:07

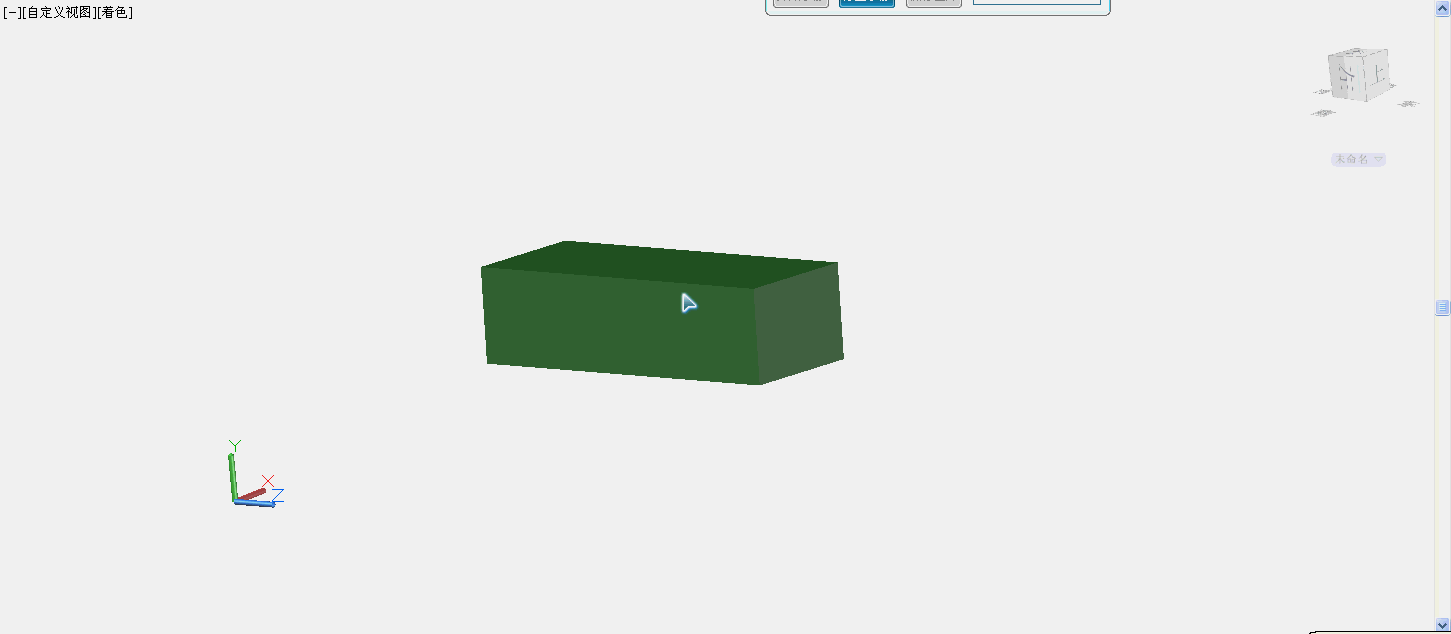

附图一张，图中演示的就是操作步骤。

ct4273 · 发表于 2013-11-30 11:22:00

小刘-到发表于 2013-11-30 11:08 static/image/common/back.gif# T. G( Y/ c! w! t' J
附图一张，图中演示的就是操作步骤。

谢谢。
