钣金展开绘制

胜邪99 · 发表于 2013-12-19 10:40:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由胜邪99 于 2013-12-19 11:57 编辑

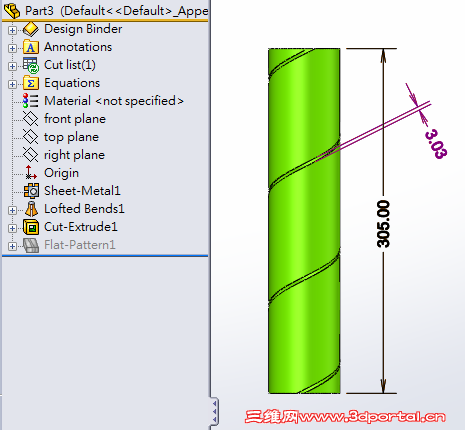

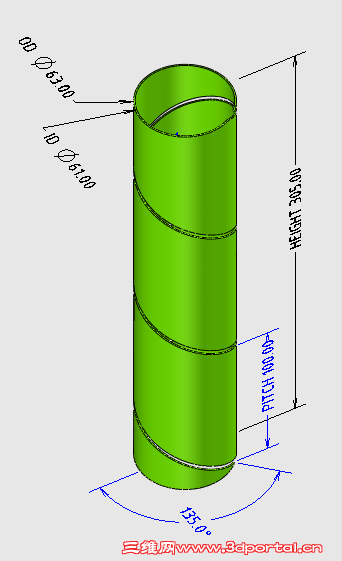

大家有没有好办法可以对图片中的零件展开？零件尺寸：内径61mm,外径63mm,高305mm，螺旋线起始角135度，螺距100mm.
焊缝宽度3mm

啥都没准 · 发表于 2013-12-19 12:49:51

本帖最后由啥都没准于 2013-12-19 12:51 编辑

是不是这样啊

胜邪99 · 发表于 2013-12-19 13:08:10

啥都没准发表于 2013-12-19 12:49 static/image/common/back.gif
' T' t, p) r8 y' G1 S# j是不是这样啊

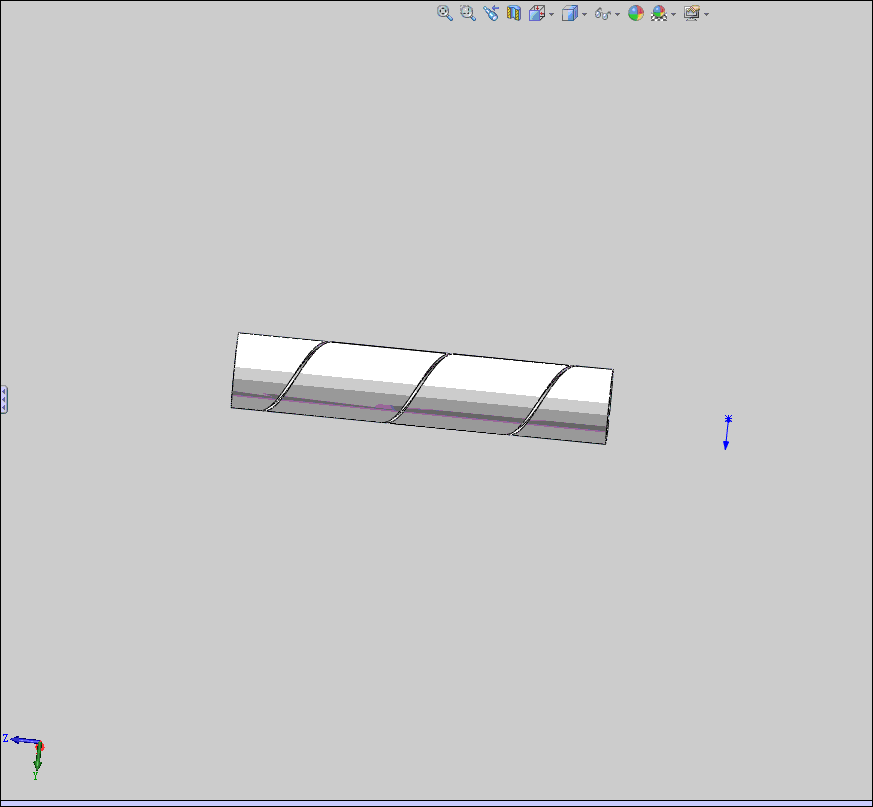

差不多，看着像是，能上传一下3D吗

gt.adan · 发表于 2013-12-19 18:16:31

無法展開的原因，是展開的「參考固定邊」被除料除掉了。
如能按樓主的尺寸要求：焊縫3mm左右，那麼估計展開就沒問題了。

WYZ750705 · 发表于 2013-12-20 11:11:00

gt.adan 发表于 2013-12-19 18:16 static/image/common/back.gif8 _( `% g2 m3 e
無法展開的原因，是展開的「參考固定邊」被除料除掉了。7 F. h* b2 l" y5 g8 O: w
如能按樓主的尺寸要求：焊縫3mm左右，那麼估計展開 ...

阿丹是怎么用钣金放样画出螺旋管并展开的，我怎么想也不会画，我只能画出实体的，但转换不了钣金所以就展不开，没实际意义，可否给个原文件学习下？

胜邪99 · 发表于 2013-12-20 11:12:33

gt.adan 发表于 2013-12-19 18:16 static/image/common/back.gif* h1 c2 |9 Y9 ^( A. }, h3 C8 i+ J
無法展開的原因，是展開的「參考固定邊」被除料除掉了。
z( v3 k' l3 U' }" D$ I如能按樓主的尺寸要求：焊縫3mm左右，那麼估計展開 ...

阿丹好厉害啊

gt.adan · 发表于 2013-12-20 12:09:08

本帖最后由 gt.adan 于 2013-12-20 12:17 编辑

WYZ750705 发表于 2013-12-20 11:11 static/image/common/back.gif
* ]7 `1 N; D) r; `0 u5 T阿丹是怎么用钣金放样画出螺旋管并展开的，我怎么想也不会画，我只能画出实体的，但转换不了钣金所以就展 ...

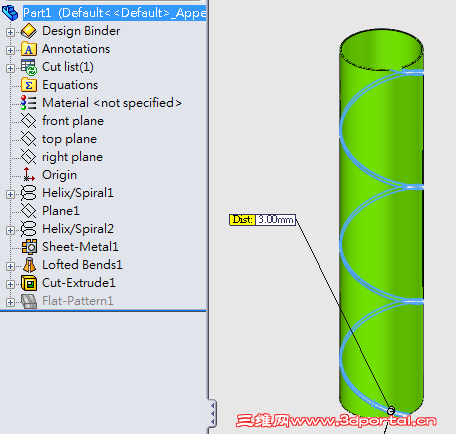

參考做法：

1220-3.rar (117.02 KB, 下载次数: 66)

WYZ750705 · 发表于 2013-12-20 15:19:07

gt.adan 发表于 2013-12-20 12:09 static/image/common/back.gif- O* u& T# z/ }4 n: L
參考做法：打開後請自行解除壓縮。

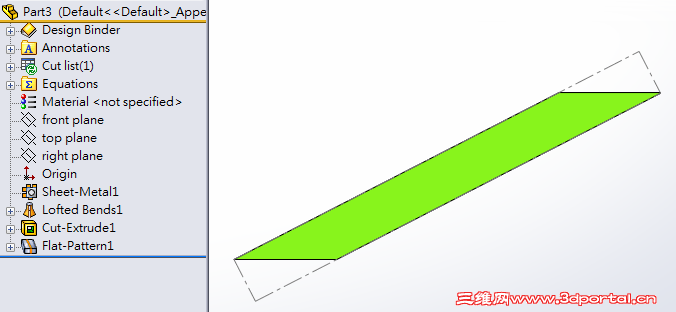

阿丹真是高手呀，原来是在两螺旋线间放样啊，我这脑子打死我也想不出呀，我老想着这3mm螺旋焊缝是要扫描切除出来的，看了原文件恍然大悟，今天又学了一招，十分感谢阿丹，谢谢

sunxf6619 · 发表于 2013-12-20 15:31:40

厉害，真是高手啊

NC@jiang@nan · 发表于 2013-12-20 20:40:50

啥都没准发表于 2013-12-19 12:49 static/image/common/back.gif& I* [( @; D; c6 Y. F" L0 |
是不是这样啊

做得倒是不错，不过没分享精神呀

gt.adan · 发表于 2013-12-20 23:06:37

本帖最后由 gt.adan 于 2013-12-20 23:18 编辑

WYZ750705 发表于 2013-12-20 15:19 static/image/common/back.gif
9 y! l9 v- E0 q0 T+ T3 i阿丹真是高手呀，原来是在两螺旋线间放样啊，我这脑子打死我也想不出呀，我老想着这3mm螺旋焊缝是要扫描切 ...

不客氣。高手則不敢當…
這模型所有尺寸都算是基本功，重點在於如何保證焊道寬度。

zhj6180 · 发表于 2013-12-21 10:45:45

哈哈,学习了一招

琉璃玉树 · 发表于 2013-12-21 11:10:25

高手，真的是高手

胜邪99 · 发表于 2013-12-24 08:33:42

gt.adan 发表于 2013-12-20 23:06 static/image/common/back.gif% v- c/ I$ v" m J$ q, {5 i
不客氣。高手則不敢當…$ D0 P" L5 `$ Q2 E: ~9 W3 `& m
這模型所有尺寸都算是基本功，重點在於如何保證焊道寬度。

焊缝的宽度是不是根据第二个平面的等距距离来确定的？我原先总想改变第二条螺旋线的起始角度来控制焊缝距离，多谢阿丹指教了！

hssylin · 发表于 2013-12-24 09:20:31

gt.adan 发表于 2013-12-20 12:09 static/image/common/back.gif
" P, w0 x8 R3 }; n5 Y參考做法：打開後請自行解除壓縮。

下载学习，谢谢分享。

深。呼、吸 · 发表于 2013-12-24 11:47:48

好厉害。学习了

gt.adan · 发表于 2013-12-24 12:13:45

胜邪99 发表于 2013-12-24 08:33 static/image/common/back.gif! U# v, _% Z* }5 `4 i; x7 c
焊缝的宽度是不是根据第二个平面的等距距离来确定的？我原先总想改变第二条螺旋线的起始角度来控制焊缝距 ...

焊縫寬度正是用此距離來確定。
做法和原因就在草圖中，朋友可以再琢磨一下。

476287806 · 发表于 2013-12-24 14:10:13

gt.adan 发表于 2013-12-20 12:09 static/image/common/back.gif* y- N5 W- E$ W4 z* V, _
參考做法：打開後請自行解除壓縮。

阿丹好，放样的时候为什么选不中螺旋线？

gt.adan · 发表于 2013-12-24 14:28:34

476287806 发表于 2013-12-24 14:10 static/image/common/back.gif
! E0 b' x' r5 h' o z6 v! J阿丹好，放样的时候为什么选不中螺旋线？

請將兩螺旋線引用為兩3d樣條曲線

476287806 · 发表于 2013-12-24 15:32:54

gt.adan 发表于 2013-12-24 14:28 static/image/common/back.gif
D* q' u& {. D請將兩螺旋線引用為兩3d樣條曲線

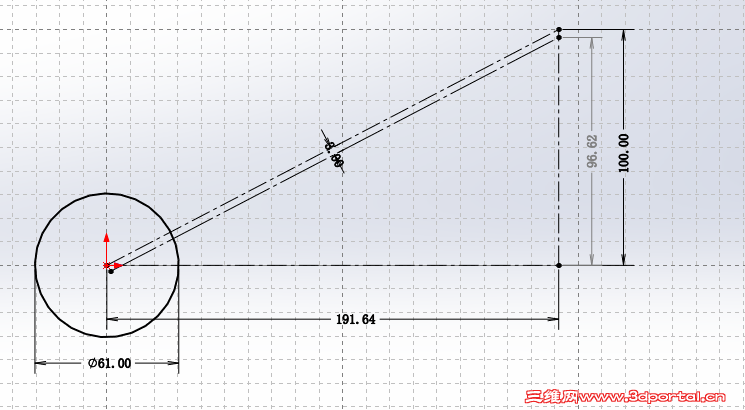

明白了，3毫米的焊缝怎么回事，草图一中的191.64是不是直径为61的周长？草图1中，除了直径为61的圆有用，我没看见别的线是怎么用的！！！！
