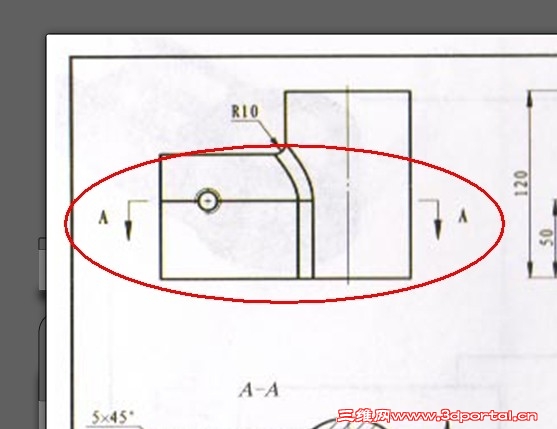

图1中的箭头是剖视图的剖切面位置：4 d0 \4 E6 f4 q1 l# S: A

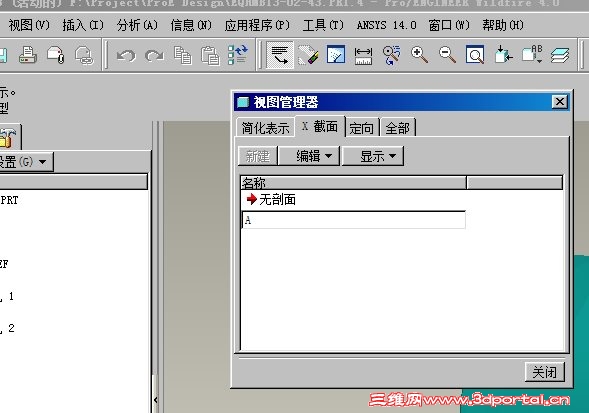

1. 在3D模型窗口在view里选”视图管理器“再出现的对话框中选“截面”、“新建”一个截面，输入截面名称，会提示选一个平面为剖切面，通过螺纹轴线做一个（临时）基准、再使面平形于上图的底面，3D模型下的截面就成功了。

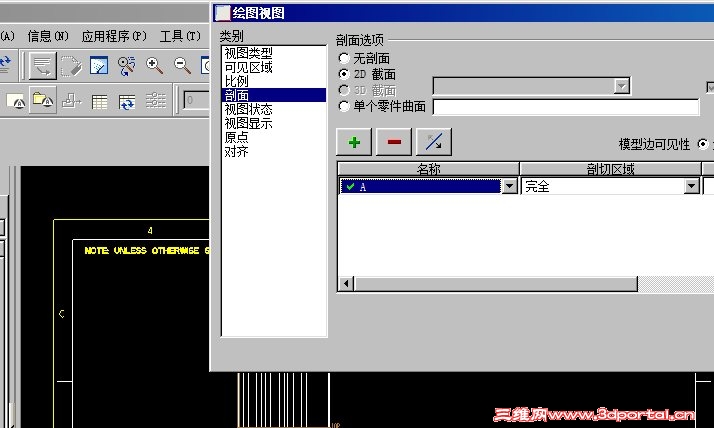

% o, B, q6 m g5 }2. 在工程图中先加主视图，再加俯视图，在“绘图视图”窗口中选中“剖面”、2D截面，在名称中选刚才做的截面名称即可（条件是截面必须与俯视图平行），这时箭头就会自动出现在主视图中。

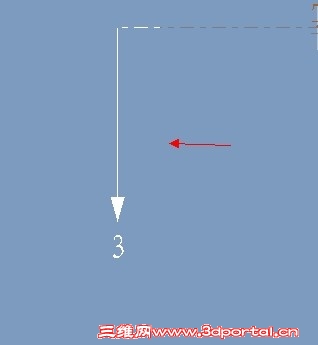

g! R0 \- Y, }1 f4 }7 a5 p. O, Y7 I3. 下头的箭头长度可以编辑。也可以在“绘图选项”dlt文件里设置箭头长度crossec_arrow_length，箭头过度线长度：cutting_line_segment。
m* A1 _! ?, |% F0 @* _. \! |( d) _& Z& G( I9 e
以上是4.0版本为例说明。由于系统不能显示添加附图的按钮，将附图放在下一楼。见谅。 |
|
