新手求助钣金成型不成功

xdgyh · 发表于 2014-3-27 15:05:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

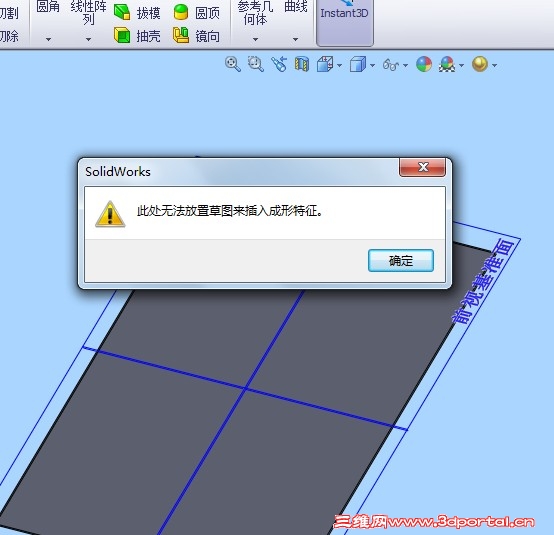

不知道哪里有问题

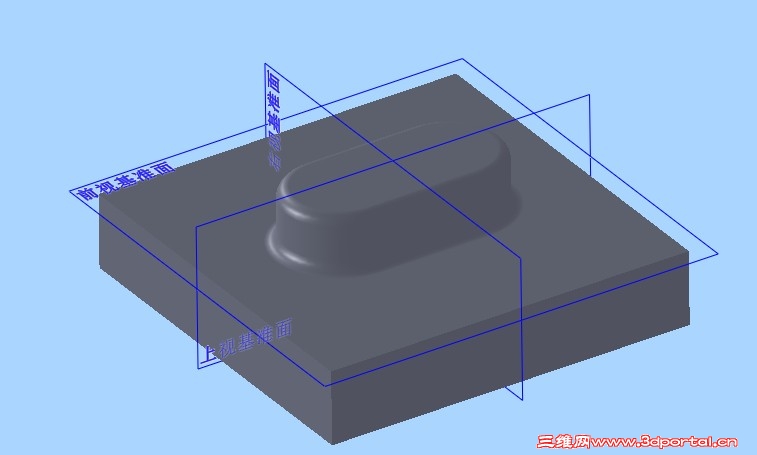

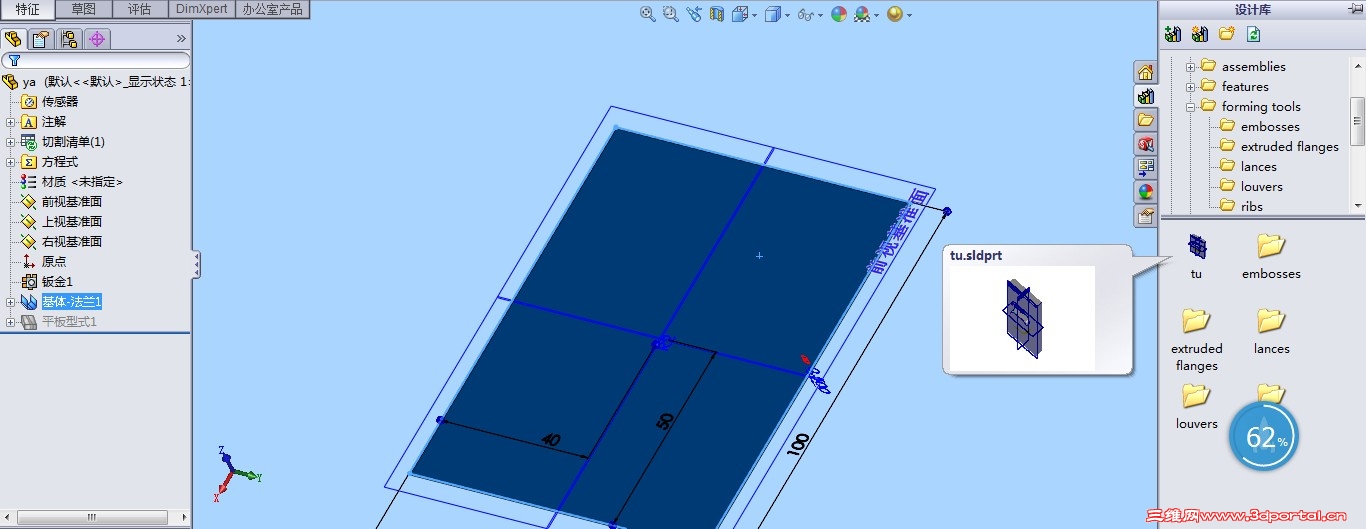

先画了个模具用于打凸成型然后画个钣金底板但是在操作时候拖过去显示有问题
在PROE时直接插入模具选择定位就可以成型这里不知道是什么原因呢

gt.adan · 发表于 2014-3-27 15:20:47

估計是成型工具的設置有問題。
2010~2013各版的成型工具設置都不盡相同，請樓主先說明是什麼版次，再把文件丟上來看看。

xdgyh · 发表于 2014-3-27 15:23:49

2010版的
不知道哪个设置或者步骤错了尺寸都是随便画的

gt.adan · 发表于 2014-3-27 16:08:14

本帖最后由 gt.adan 于 2014-3-27 16:09 编辑

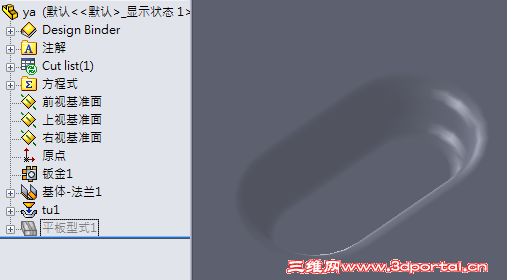

1.你的成型工具沒有指定草圖，系統無從參考。
2.鈑金厚度0.5mm，成型工具圓角值0.3mm，也無法成型…

給你修改了下，作參考~~

sample.rar (190 KB, 下载次数: 4)

xdgyh · 发表于 2014-3-27 16:52:22

gt.adan 发表于 2014-3-27 16:08 static/image/common/back.gif
4 K7 i' q8 c" Q! [6 z0 w* E1 D4 U8 [1.你的成型工具沒有指定草圖，系統無從參考。+ d# c" ]/ B5 z3 {
2.鈑金厚度0.5mm，成型工具圓角值0.3mm，也無法成型…

谢谢我刚才试着在凸起模具里用了成型工具定义了截止面现在就可以用了
圆弧半径确实开始画的时候没注意

gt.adan · 发表于 2014-3-27 16:59:07

Kkllzz 发表于 2014-3-27 16:52 static/image/common/back.gif# }. o5 c% c1 q
谢谢我刚才试着在凸起模具里用了成型工具定义了截止面现在就可以用了
# M5 |: |# o9 k! W! s* B圆弧半径确实开始画的时候没 ...

定義終止面也是一個辦法。
建議可以打開SW自帶的成型工具來研究一下~

xdgyh · 发表于 2014-3-27 17:29:17

gt.adan 发表于 2014-3-27 16:59 static/image/common/back.gif
. ]- ?+ u8 w/ M定義終止面也是一個辦法。* e' }& P1 _, q7 f: c1 {' u
建議可以打開SW自帶的成型工具來研究一下~

还有个问题刚才试着做那种百叶窗型式的在用成型工具里可以定制不保留的面
如果用你那种定义轮廓的方式的话怎么实现切除侧面呢？

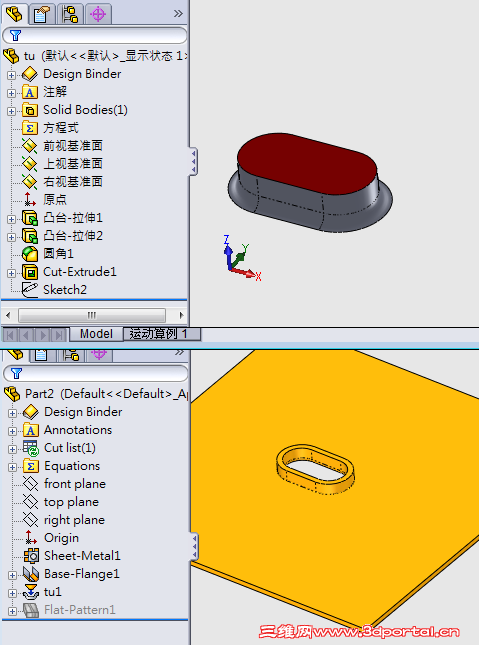

gt.adan · 发表于 2014-3-27 17:36:43

多研究一下，將會有大驚喜~~~

(更改靠破面的顏色即可)
