怎么才能用solidworks画出3维图，并展开?

云淡风轻98 · 发表于 2014-4-1 08:43:54

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由云淡风轻98 于 2014-4-1 08:50 编辑

用solidworks绘图时，无法设置R50与R150圆弧，无法得到正确的展开图。这图是不是不能用钣金展开？请帮帮忙吧，谢谢了！

xuhongren · 发表于 2014-4-1 10:53:16

可以实体转换

ug学习 · 发表于 2014-4-1 11:05:39

建议你先自己看看基础教程

云淡风轻98 · 发表于 2014-4-1 11:29:02

xuhongren 发表于 2014-4-1 10:53 static/image/common/back.gif
* @9 N4 x$ I* B# i- N' H可以实体转换

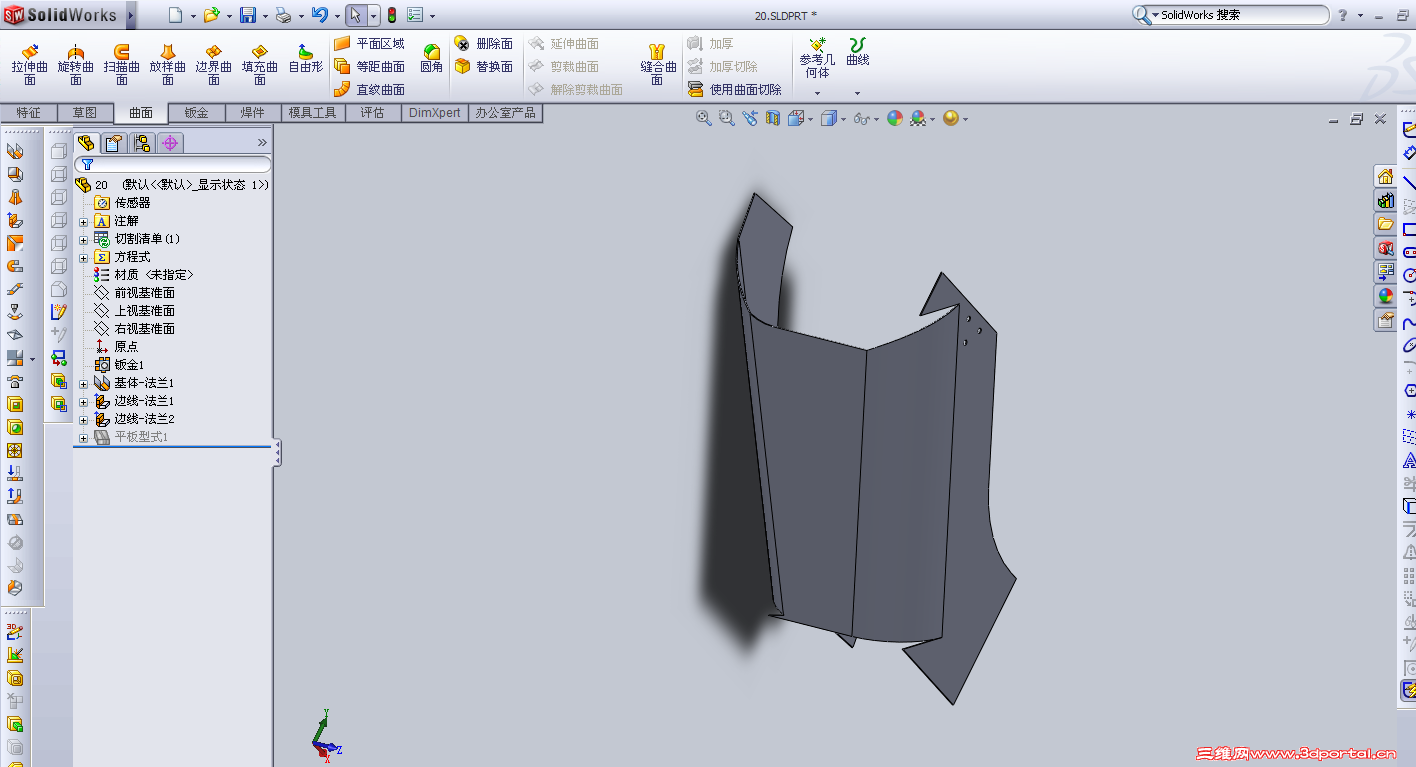

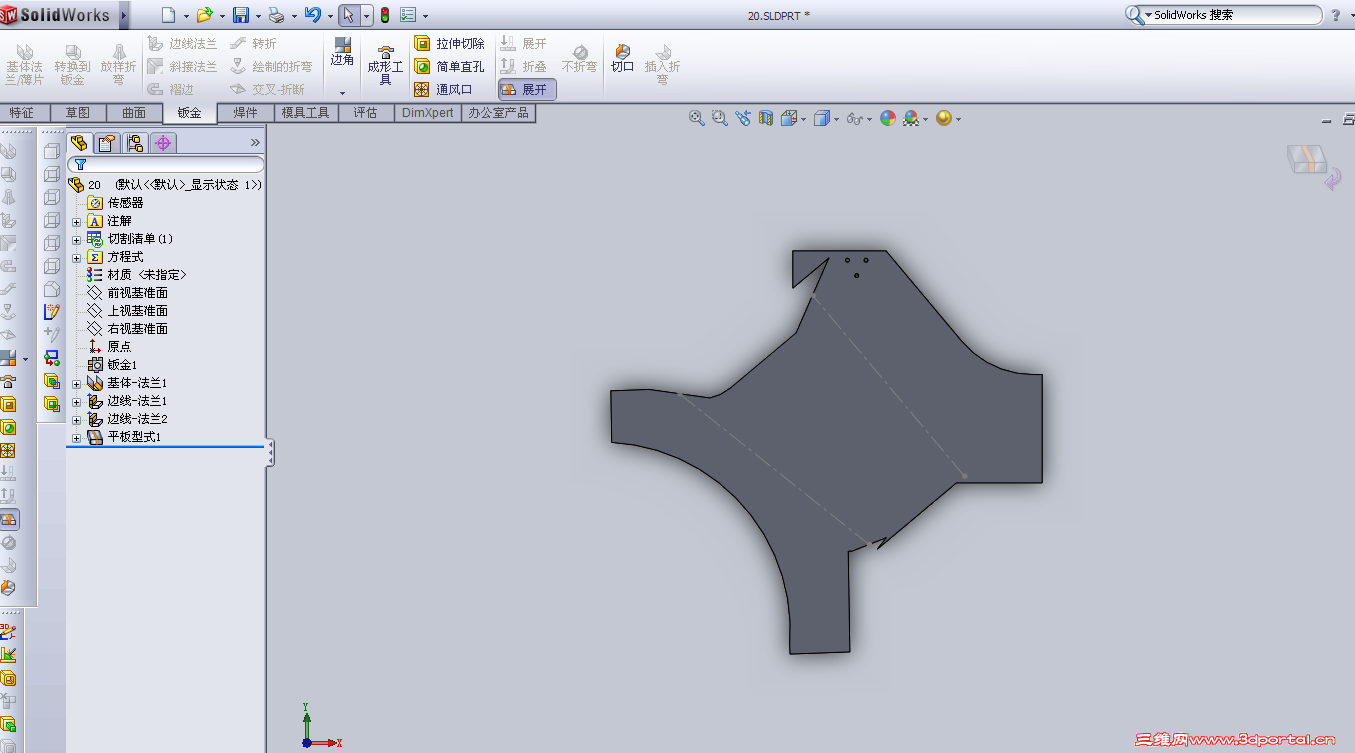

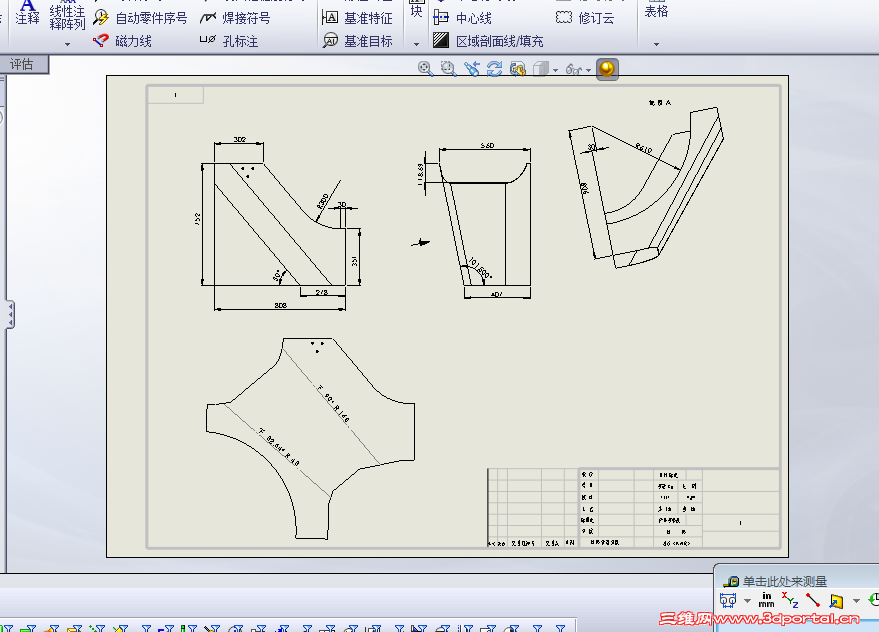

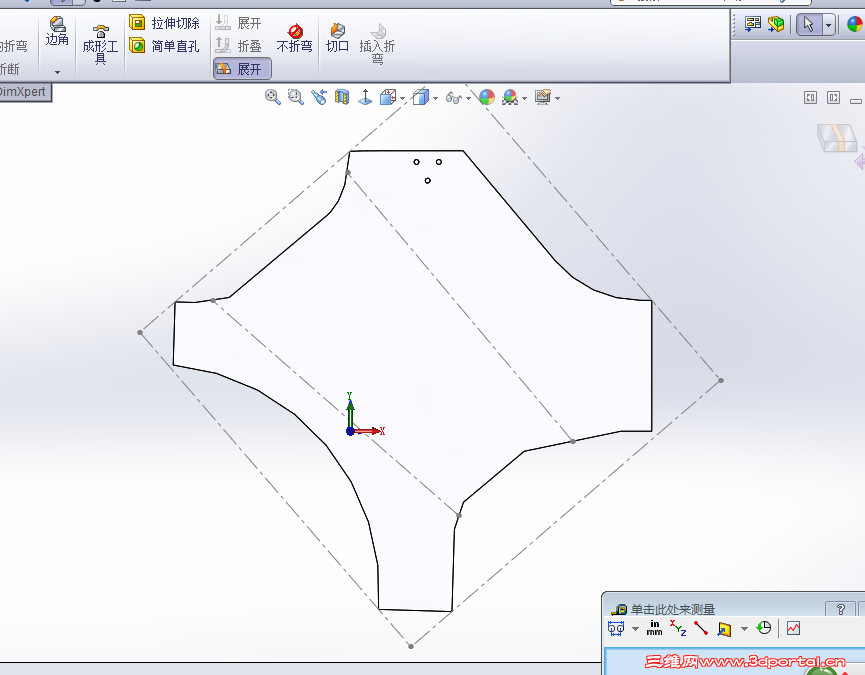

已经吧dwg格式转入SOLIDWORKS中了，但无法绘制折弯，设置R50与R150的圆弧。根据CAD中展开图下料后，折弯成型后，件不对。我想根据绘制的折弯，把展开料折弯，看是不是与几个视图一样。

xuhongren · 发表于 2014-4-1 12:15:32

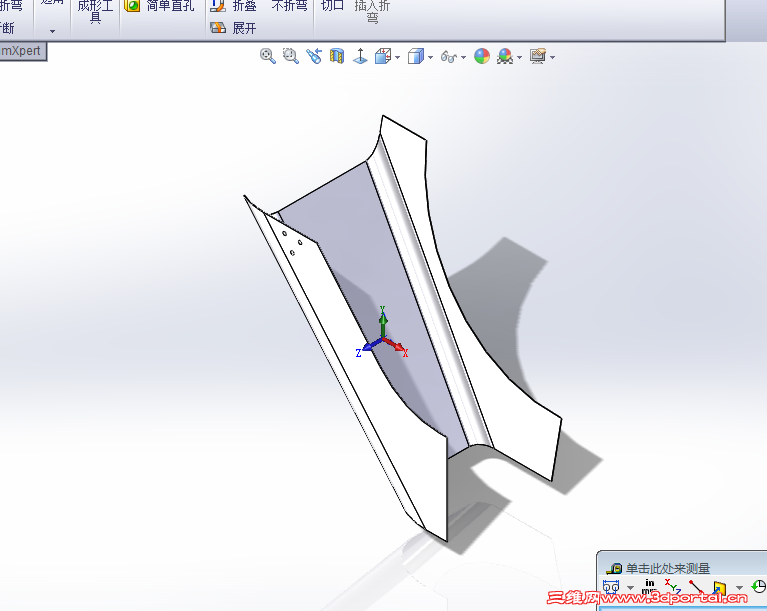

看看是不是这样

云淡风轻98 · 发表于 2014-4-1 13:28:10

xuhongren 发表于 2014-4-1 12:15 static/image/common/back.gif. X4 W& b4 {' s4 k' e; |
看看是不是这样

是，你真厉害，可以把solidworks图发给我吧，谢谢了！

xuhongren · 发表于 2014-4-1 13:42:34

2013版

Desktop.zip (539.03 KB, 下载次数: 27)

云淡风轻98 · 发表于 2014-4-1 13:47:07

xuhongren 发表于 2014-4-1 13:42 static/image/common/back.gif- t* M8 f+ J0 ]) Q
2013版

谢谢了，我的软件版本太低，正想办法打开呢！不管怎样，十分感谢！

云淡风轻98 · 发表于 2014-4-2 18:18:42

xuhongren 发表于 2014-4-1 13:42 static/image/common/back.gif
; `: k+ J$ i* A2 i& o2013版

可以把作图思路和过程给发过来吧。因为是新手，都没有思路，图又打不开。麻烦了！
