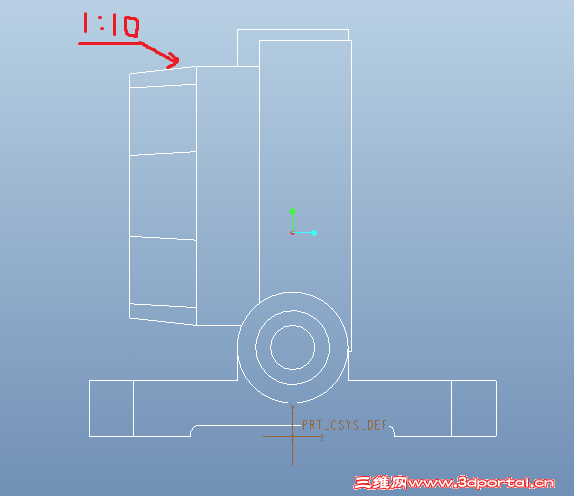

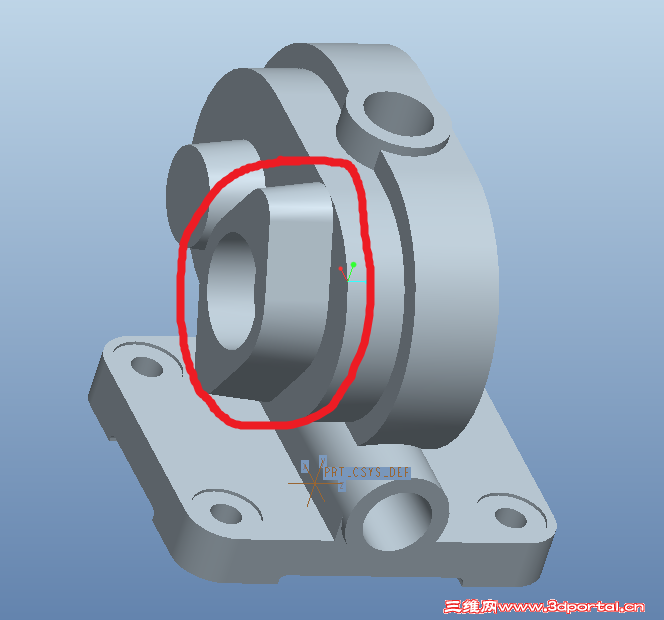

Pro/E如何将这个斜度画出来？

小搞007 · 发表于 2014-4-7 15:24:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由小搞007 于 2014-4-7 15:42 编辑


小搞007 · 发表于 2014-4-7 15:28:35

tangcarlos3d · 发表于 2014-4-7 15:33:45

什么也没有！怎么帮助你？

小搞007 · 发表于 2014-4-7 15:34:18

小搞007 · 发表于 2014-4-7 15:35:09

tangcarlos3d 发表于 2014-4-7 15:33 static/image/common/back.gif
0 Y# S$ K( v8 S什么也没有！怎么帮助你？

为什么我上传不了图片呢

小搞007 · 发表于 2014-4-7 15:39:48

本帖最后由小搞007 于 2014-4-7 15:41 编辑


tangcarlos3d · 发表于 2014-4-7 15:55:01

先画好拉伸，再用拔模斜度（1：10，角度5.71度）命令即可。5.0的版本在插入菜单下面的第3个就是。
要注意的是选凸台下面的平面为基准面：先选命令、再选要拔模的凸台、选凸台四周进行拔模、选选下平面为拔模基准面（即次面上凸台的尺寸不变小，而是凸台的上表面变小往内缩小）。
仅供参考。

小搞007 · 发表于 2014-4-7 16:01:43

tangcarlos3d 发表于 2014-4-7 15:55 static/image/common/back.gif
3 R/ J% i, D& l- o6 M7 Y8 W先画好拉伸，再用拔模斜度（1：10，角度5.71度）命令即可。5.0的版本在插入菜单下面的第3个就是。5 m9 q) W& j- X9 l$ @5 P, f( V
要注意的 ...

嗯，谢谢，不过5.71度也只是个近似的值，有没有能准确画出这个斜度的方法呢

410171586 · 发表于 2014-4-7 16:28:44

直接画2个面用混合

斷憶 · 发表于 2014-4-7 16:33:33

拔模不行吗

tangcarlos3d · 发表于 2014-4-7 16:38:42

小搞007 发表于 2014-4-7 16:01 http://www.3dportal.cn/discuz/static/image/common/back.gif2 O( R3 F7 {) Q$ z
嗯，谢谢，不过5.71度也只是个近似的值，有没有能准确画出这个斜度的方法呢

拔模斜度本来要求不严，并且一般做模型是都是用角度检测。
如果你要画准确，可以用“混合”命令：底部尺寸不变，上面外形尺寸按要求缩小（内孔不变），最后确定高度即可。

小搞007 · 发表于 2014-4-7 18:20:21

410171586 发表于 2014-4-7 16:28 static/image/common/back.gif- x' W! m+ X- X* x
直接画2个面用混合

只给了一个面的尺寸和这个斜度，另一个面的尺寸没有标注

小搞007 · 发表于 2014-4-7 18:21:32

tangcarlos3d 发表于 2014-4-7 16:38 static/image/common/back.gif3 s/ g7 F: B8 o: ^' O, P! L# r
拔模斜度本来要求不严，并且一般做模型是都是用角度检测。
% z4 U. l# ~% T2 ?& u如果你要画准确，可以用“混合”命令：底部 ...

嗯，谢谢了

ganyiwei · 发表于 2014-4-7 22:11:15

这样子。。。。。。

1211.prt.zip (118.39 KB, 下载次数: 7)

陌生对白 · 发表于 2014-4-8 11:40:06

原来拔模竟然不能完全解决问题，受教了

zjf2877 · 发表于 2014-4-8 19:13:45

拔不了模的吗？

小搞007 · 发表于 2014-4-8 20:49:39

zjf2877 发表于 2014-4-8 19:13 static/image/common/back.gif
{% J' t" v+ @3 m! \% i# j拔不了模的吗？

可以拔模，但拔模只能拔角度，没有斜度的选项，用角度的话只是个近似值

tangcarlos3d · 发表于 2014-4-8 22:18:00

小搞007 发表于 2014-4-8 20:49 static/image/common/back.gif4 M0 ]4 L$ T3 x5 `( R6 j5 l
可以拔模，但拔模只能拔角度，没有斜度的选项，用角度的话只是个近似值

近似值在工程上不是不行，只要达到一定的精度就可以！拔模斜度的精度在0.05~0.1足够（铸造的要求更低）。设计上可以灵活，不要一概而论。

吴建敏 · 发表于 2014-4-10 17:48:33

感觉应该是用拔模！

loucheng · 发表于 2014-4-15 16:18:54

新学员，过来学习一下。

:victory:

fisherliu · 发表于 2014-4-21 11:39:49

拔模。不要纠结于数字的精确性。设计的时候考虑工艺。一定要精确，你用数学公式来确定角度好了。

eason34503 · 发表于 2014-4-25 10:00:39

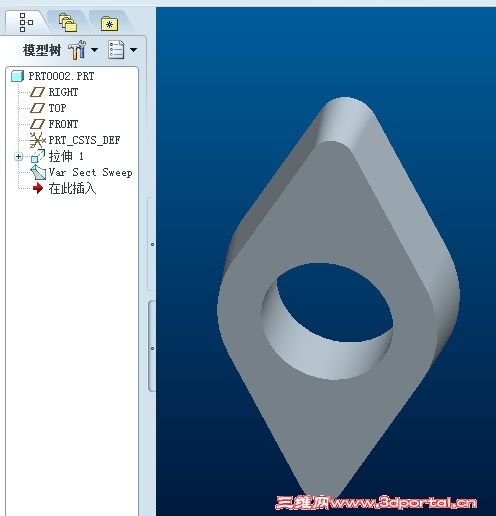

为什么不用可变截面扫描呢？

tangcarlos3d · 发表于 2014-4-25 10:55:20

eason34503 发表于 2014-4-25 10:00 static/image/common/back.gif
3 k# T! i0 i% s5 r) v$ Q- y0 z为什么不用可变截面扫描呢？

平面上的凸台可以用，但大材小用。

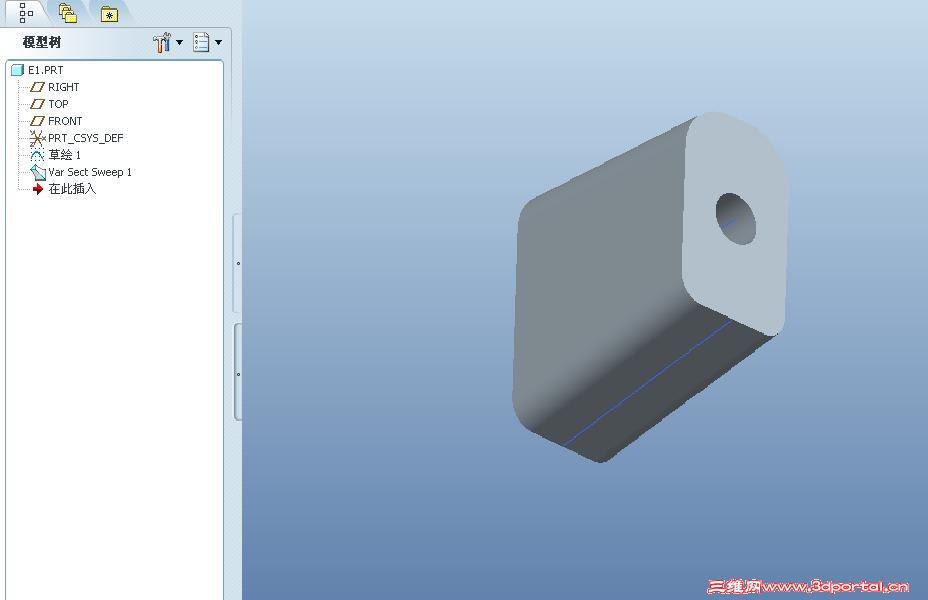

如果是曲面上的凸台有斜度就不好用变截面扫描了(要么底部有间隙需要2次作图补充；要么把作图面放到实体内部使两特征部分重叠，但可能模型有些不同）。

sun_you · 发表于 2014-4-25 11:00:02

路过，学习一下

hepingzlh · 发表于 2014-5-2 20:18:12

拔模就可以了
