【邊界盒】求取零件邊界尺寸

gt.adan · 发表于 2014-4-9 15:56:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 gt.adan 于 2014-4-9 22:08 编辑

俺給出三個方法。除了宏以外，均需「手動」建立屬性無法直接調用。歡迎接續討論。

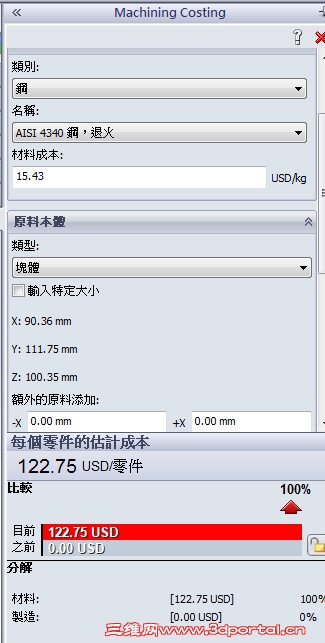

【方法一】2012 costing 功能【請注意此功能求得的尺寸是基於XYZ三軸向的，不一定是最簡約的尺寸。】
英文介面純粹唬人的罷了~

已經說明了是2012新增的costing：成本計算功能。

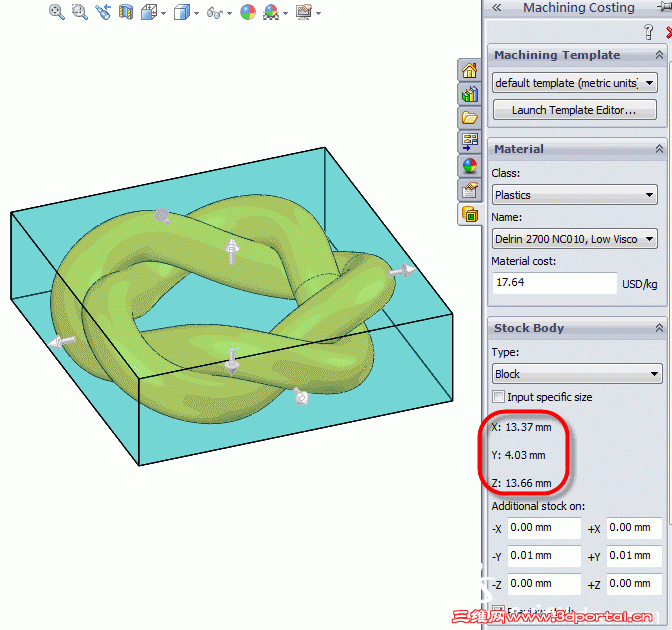

看下基本說明，點幾個鈕，邊界尺寸就出現了。
大家不妨進一步研討一下如何調用其尺寸資料到屬性中。

2013-7-31 狟敁 08-53-10.gif

gt.adan · 发表于 2014-4-9 15:56:36

本帖最后由 gt.adan 于 2014-4-10 13:12 编辑

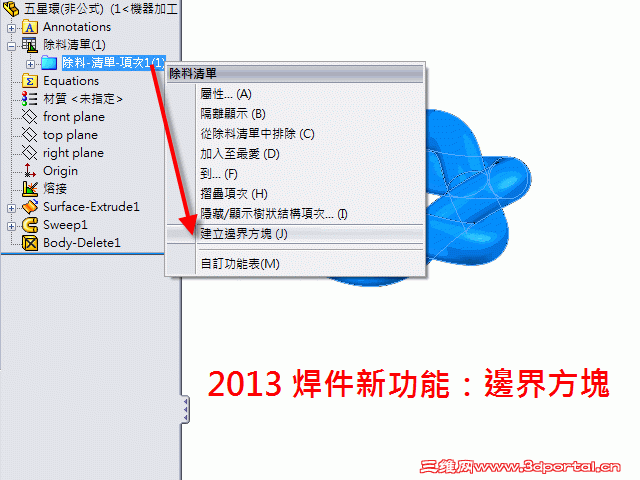

【方法二】2013焊件新增功能：邊界盒
【此功能求得的是系統自行判定的『最小邊界』，適用於『有平面』的模型。
對於一些不規則的模型則需要指定基準面，否則系統還是會以XY平面當作默認基準。】

gt.adan · 发表于 2014-4-9 15:56:37

本帖最后由 gt.adan 于 2014-4-9 21:03 编辑

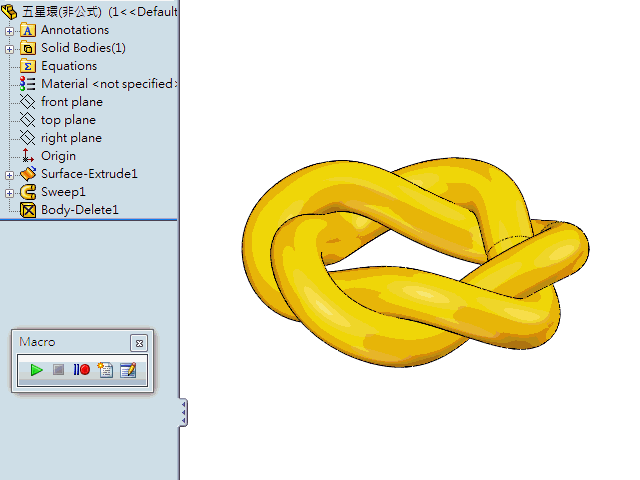

【方法三】"宏"  自動創建邊界盒，並產生一長x寬x高的屬性

網路上有很多版本：1.自動生成「長X寬X高」的屬性；
                              2.生成長、寬、高三個屬性；
                              3.是否適用於「多實體零件」…
很多很多種，大家搜一下就有。
【註】有朋友翻出了舊帖子：http://www.3dportal.cn/discuz/fo ... &extra=page%3D1
裡頭分享的宏是「看得到吃不到」，也就是數值無法引用。

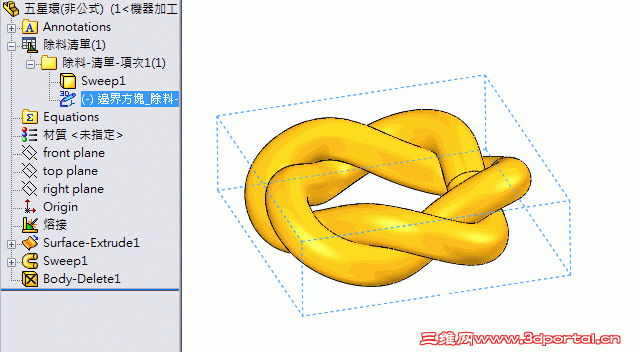

而下圖展示的是自動生成邊界尺寸屬性的，這對於工程圖的調用就帶來極大的方便了！

gt.adan · 发表于 2014-4-9 18:17:55

本帖最后由 gt.adan 于 2014-4-9 22:10 编辑

寂静天花板发表于 2014-4-9 17:47 static/image/common/back.gif( a8 C& k; W& _; S, G8 ]
你说的这些会因物体在坐标系的不同方位而产生不同的最大实体尺寸，现在的问题是让软件如何判断最少下料的最 ...

也許我的理解有誤。
但是請前輩有空試下，那三種方式都是最「簡約」的尺寸了~

gt.adan · 发表于 2014-4-9 22:45:47

本帖最后由 gt.adan 于 2014-4-9 22:50 编辑

寂静天花板发表于 2014-4-9 22:24 static/image/common/back.gif" c5 \3 ~8 w! |1 W) B- [8 a
很简单，你画个方块，但拉伸草图中的矩形边线与X轴和Y轴都不行，成一定角度，这时你再建立所谓的边界盒，就 ...

謝謝前輩回覆。但我必需說下。

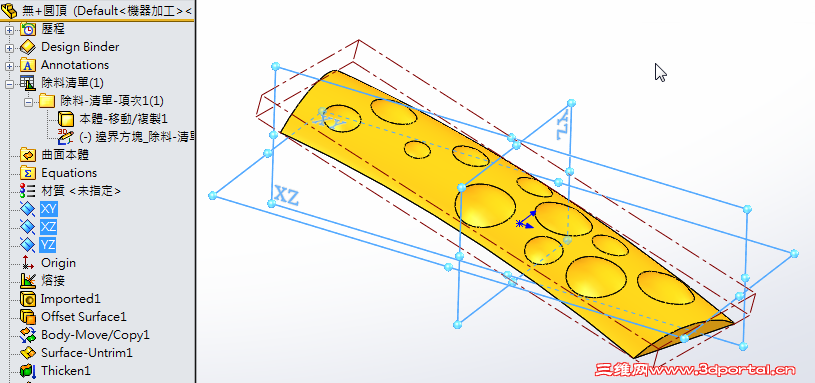

2013新功能邊界盒確實是如您說的是最少下料尺寸，而非基於XYZ三軸向的。請看下圖：

2014-4-9 下午 10-49-50.png

gt.adan · 发表于 2014-4-10 19:24:17

寂静天花板发表于 2014-4-10 18:18 static/image/common/back.gif/ i' W) M" v, p1 L$ U7 r% D2 z
正如你在开思所说，如果模型没有平面可以供系统选择，系统就会以默认的XY平面当作基准。( R, U" O. B- v/ K |4 S& S$ j
如此一来得到的3D ...

確實如此！愈是深入探討，發現問題愈多呀…
謝謝前輩指教~~~~

阿帕奇 · 发表于 2014-4-11 09:31:03

不以三坐标的形式给出，直接给出的是边界盒的尺寸就对了

judyyai · 发表于 2014-5-4 09:30:11

本帖最后由 judyyai 于 2014-5-4 09:55 编辑

阿丹~請問 2013新功能
可能是我不會用...
在2014 用不出來,可否指導一下

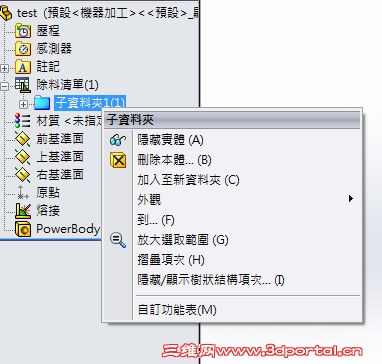

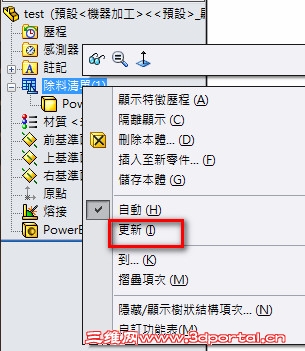

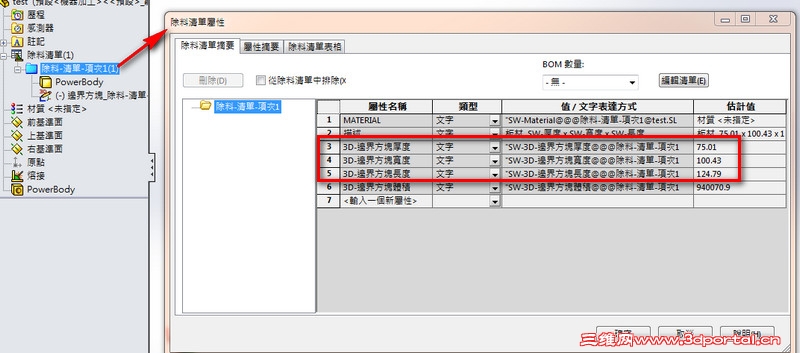

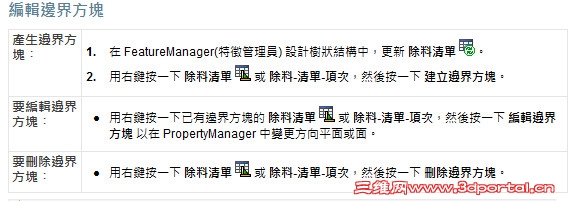

不好意思!我知道了原來少了"更新"產生除料清單的資料夾(不是自己建立資料夾)

由除料清單->屬性可以查到

測試過2012 (2012與2014 我都沒指定基準面)
量測X.Y.Z有誤差
