新手问题，求前辈们给予解惑，baidu了很久，依然得不到满意的答案

命随天行 · 发表于 2014-4-14 15:19:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家好我是位SW初学者今天在学习旋转凸台的时候碰到了问题

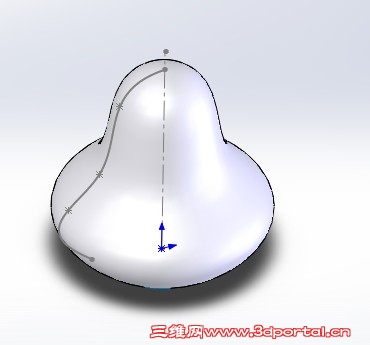

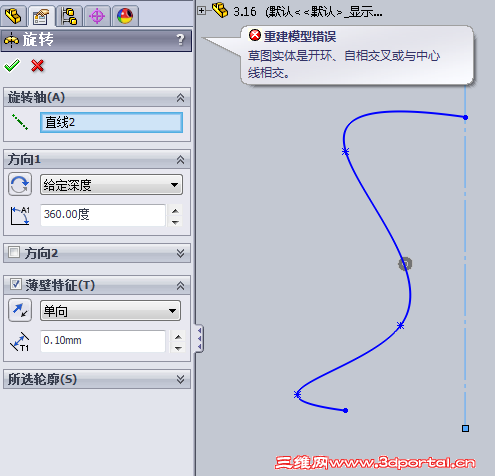

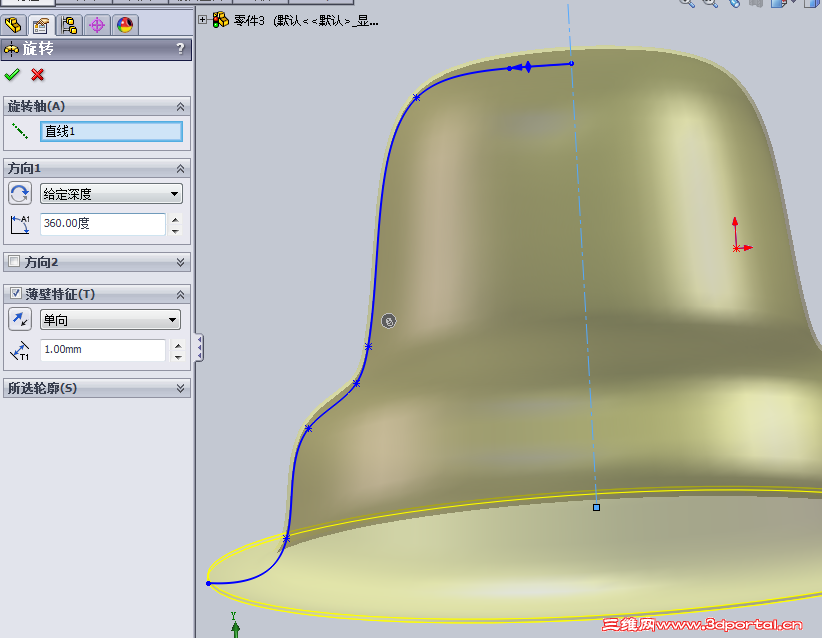

见图1

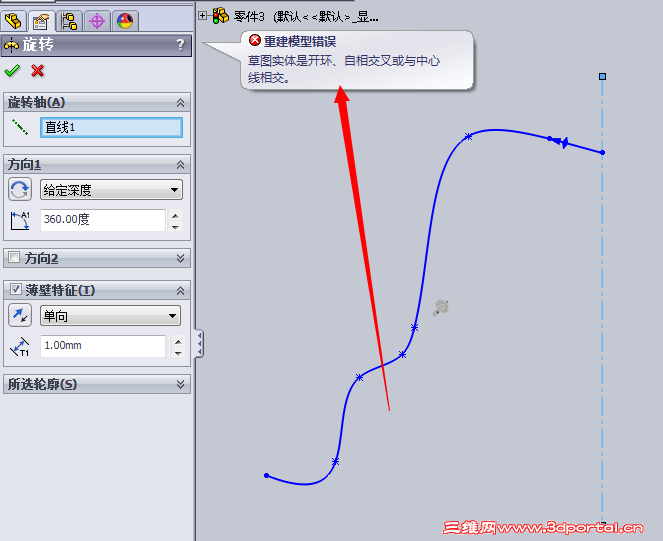

我在中心线旁边画了一条曲线进行旋转的时候他提示出现错误
按照他错误的提示我做出修改

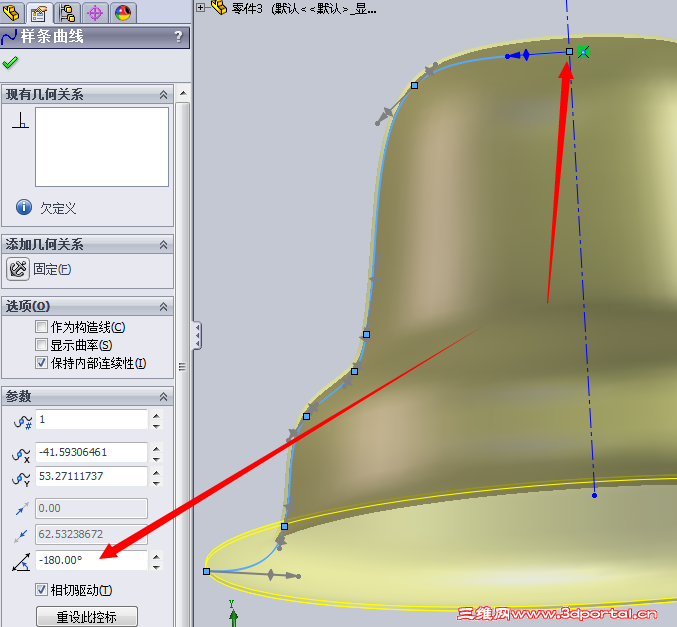

将上面曲线不与中心线重合

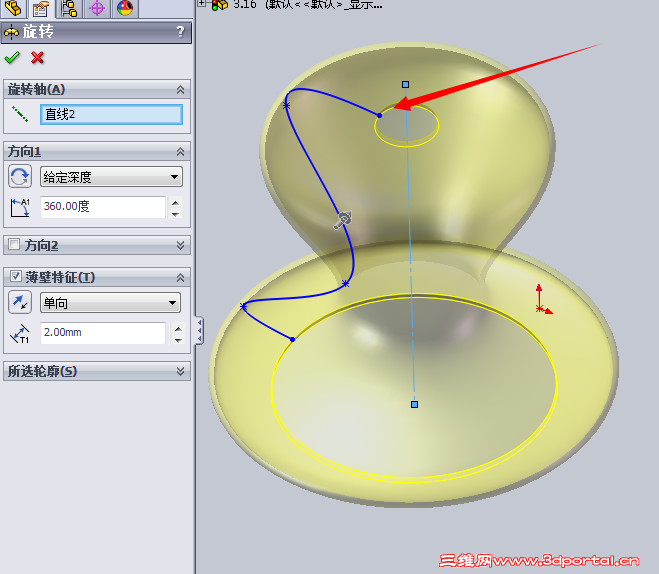

见图2

但是这样做，我上面会有一个小孔，如果不能与中心线相交那么我怎么能做出一个上面闭合的薄壁实体出来呢？？

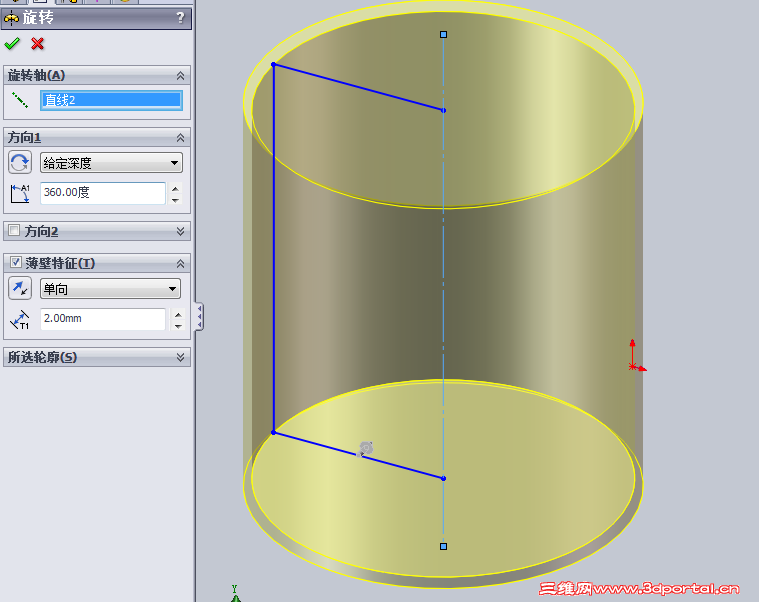

按照错误提示不能与中心线相交，我做过测试发现，半圆，矩形都能够和中心线相交进行开环旋转生成薄壁实体，
为什么曲线不能呢？这是不是一个特例？？在网上找了很久，没找到答案，特此向大家请教，谢谢

c236zcj · 发表于 2014-4-14 15:52:52

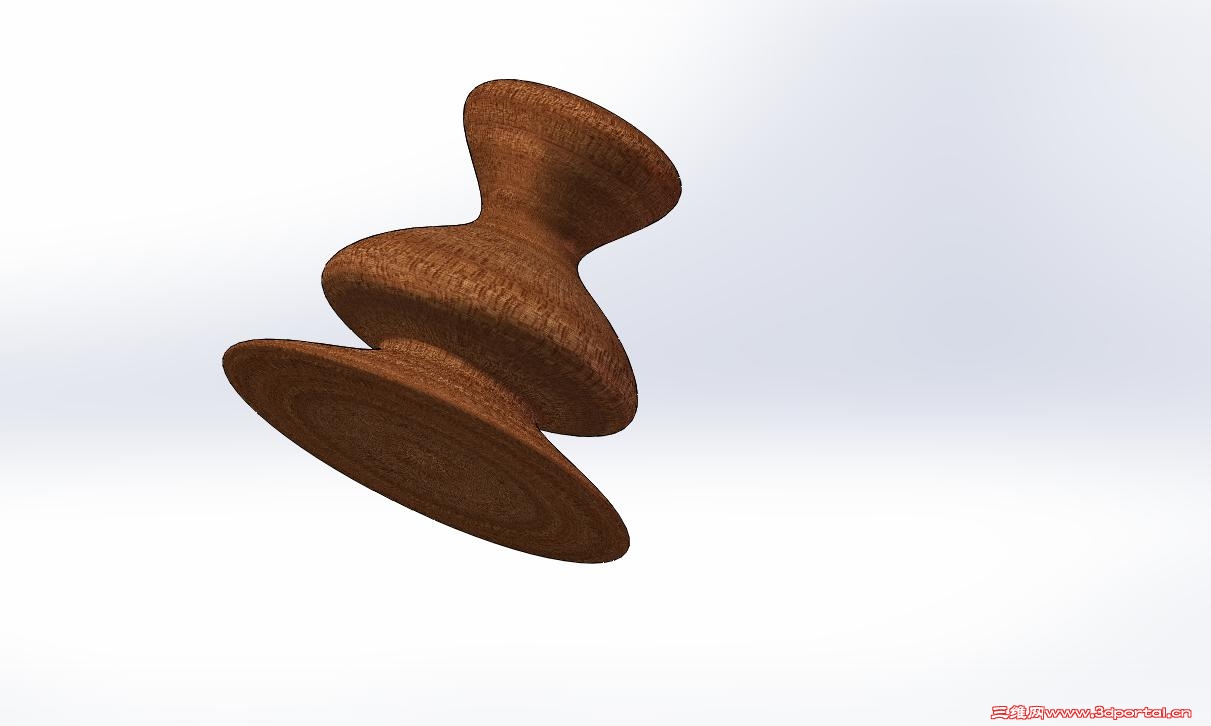

我是做的样条曲线可以做出你类似的形状啊

你看一下你的上端的头部是不是过了中心线到了右边。。。这样好像不能旋转

与中心线重合是有标志的你上面没有看见标志

命随天行 · 发表于 2014-4-14 15:55:08

c236zcj 发表于 2014-4-14 15:52 static/image/common/back.gif
5 V( a! \3 I- |" s我是做的样条曲线可以做出你类似的形状啊
% w" t D- ]' @% {3 n# `; m
; y U. w ?: O% r- L你看一下你的上端的头部是不是过了中心线到了右边。。。这 ...

没有我用几何关系约束了上段头部和中心线重合绝对没有超出

命随天行 · 发表于 2014-4-14 15:57:59

c236zcj 发表于 2014-4-14 15:52 static/image/common/back.gif- r. s7 ?! ^4 A- X4 U' @
我是做的样条曲线可以做出你类似的形状啊- t o9 G& o5 [! ~/ ]9 W) h

1 f0 l0 @0 j! q$ n) l你看一下你的上端的头部是不是过了中心线到了右边。。。这 ...

刚才试着画你这样的图形还是不能旋转。真的是很奇怪

请问你这个是旋转凸台还是用的是曲面旋转？

qiminger · 发表于 2014-4-14 15:59:06

旋转凸台不好做就变通一下。1、旋转曲面。2、加厚。就可以了。

命随天行 · 发表于 2014-4-14 16:02:00

本帖最后由命随天行于 2014-4-14 16:03 编辑

qiminger 发表于 2014-4-14 15:59 static/image/common/back.gif0 q8 f7 c1 h! `" N
旋转凸台不好做就变通一下。1、旋转曲面。2、加厚。就可以了。

谢谢解答
这样的确可以做到相同效果
我现在就是比较疑惑，是我操作失误，还是旋转凸台对与曲线的限制？
毕竟2楼的朋友一样是样条曲线旋转，为什么没有出现这样错误，好纠结啊

hecai · 发表于 2014-4-14 16:19:00

楼上的朋友好，用你的方法试了下不行，谢谢指点一下。

xdgyh · 发表于 2014-4-14 16:31:51

本帖最后由 Kkllzz 于 2014-4-14 16:36 编辑

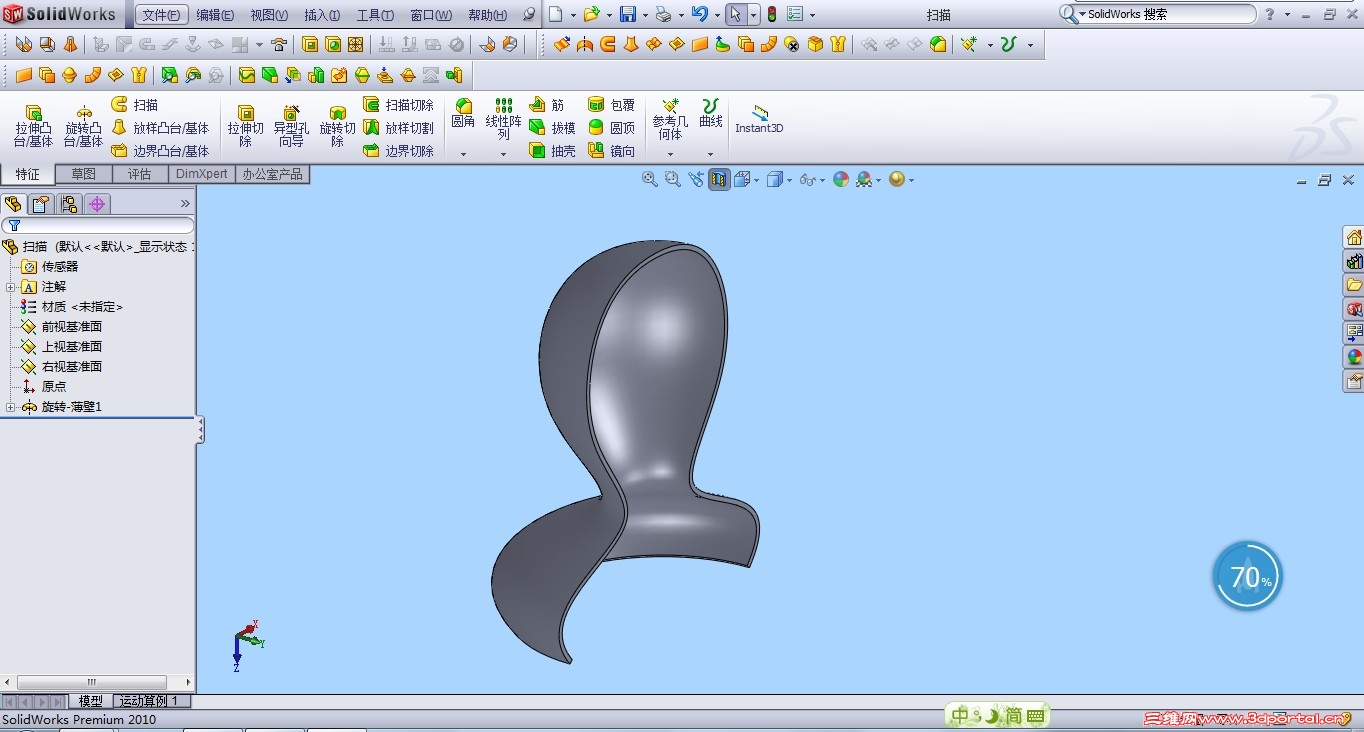

可以的我做了一个 2010版的我在顶部顶点设置个相切约束
因为不垂直或者相切加厚时候会有干涉我的想法

gt.adan · 发表于 2014-4-14 16:37:23

八樓正解~~~~~

yangzhi125 · 发表于 2014-4-14 16:41:45

这么旋转的话肯定会有约束，是做不出来的，除非如八楼所示做个相切，如果外形需要不能相切的话可以考虑做出曲面再加厚，或者等距一下曲线，做出来那个薄壁外形的闭合曲线再旋转凸台。

命随天行 · 发表于 2014-4-14 17:19:14

刚才自己做了一些测试

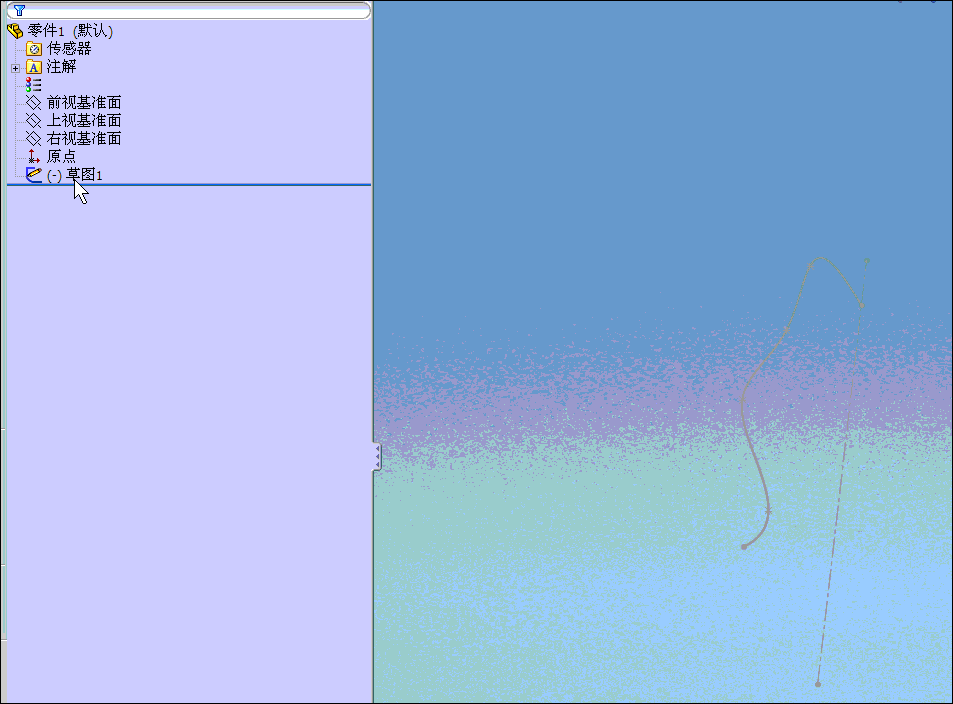

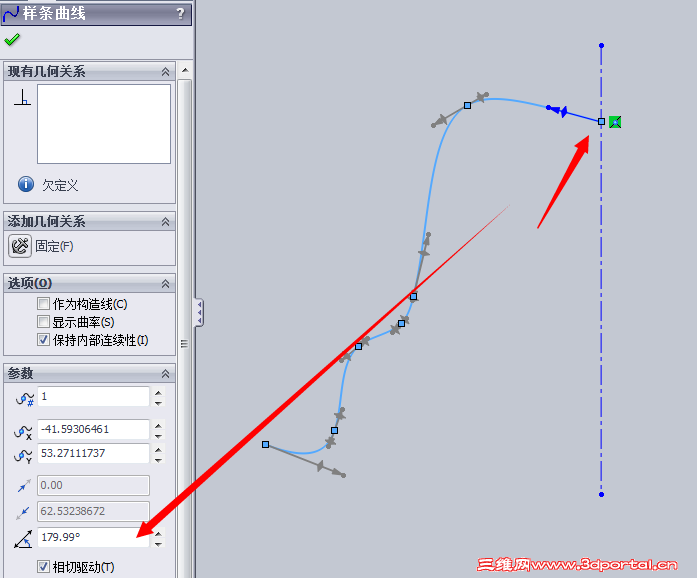

发现将曲线上面与中心线的曲线控制点设置为180° 那么就可以进行旋转

修改一下角度

命随天行 · 发表于 2014-4-14 17:20:34

Kkllzz 发表于 2014-4-14 16:31 static/image/common/back.gif
6 }+ }5 k9 R5 S: p4 r5 m可以的我做了一个 2010版的我在顶部顶点设置个相切约束 3 X# \4 l* q r
因为不垂直或者相切加厚时候会有干涉 ...

这才看到八楼，原来如此，再次感谢各位。

xdgyh · 发表于 2014-4-14 17:22:43

命随天行发表于 2014-4-14 17:20 static/image/common/back.gif
& S) R. h+ _' Q$ s0 R: M) L这才看到八楼，原来如此，再次感谢各位。

一起学习进步我也是超级菜鸟 SW新手

hecai · 发表于 2014-4-14 21:10:12

本帖最后由 hecai 于 2014-4-14 21:18 编辑

Kkllzz 发表于 2014-4-14 16:31 static/image/common/back.gif
( P+ o5 z, `' L) M$ h3 ^6 j可以的我做了一个 2010版的我在顶部顶点设置个相切约束 7 X! k0 D7 v7 r1 h) C1 S
因为不垂直或者相切加厚时候会有干涉 ...

谢谢8楼的大师的指点，试了一下成功了。好像顶点与水平线既要相切又要重合才行，是吗？

xdgyh · 发表于 2014-4-14 22:11:22

hecai 发表于 2014-4-14 21:10 static/image/common/back.gif! s# |( M1 ~& Q- f0 m3 ^* i
谢谢8楼的大师的指点，试了一下成功了。好像顶点与水平线既要相切又要重合才行，是吗？

如果重合了就要设置相切不相切那2个加厚的部分会有干涉或者有空隙导致不成功

如果不重合那就是简单了中间有孔出现怎么都可以成型

hecai · 发表于 2014-4-14 22:19:43

Kkllzz 发表于 2014-4-14 22:11 static/image/common/back.gif0 L4 Q2 M% e  J0 m" G$ p, i& u. {: k
如果重合了  就要设置相切不相切那2个加厚的部分  会有干涉或者有空隙  导致不成功7 T# A8 U6 l5 m1 S, p1 g
9 W( ^& m: u6 S/ D, N. W& j7 Y. _- Q2 Y
如果不重合  ...

非常感谢耐心的指教。谢谢。

huwenliang · 发表于 2014-4-14 22:25:28

原来是这样，不过也的确有道理。只有与旋转轴线垂直，加厚时才不会有干涉

daji · 发表于 2014-4-15 10:41:25

个人理解是顶端的约束必须合理（相切或垂直于旋转轴）否则在生成实体旋转时后面的会咬到前面已生成实体这在软件中相当于自相交比较典型是螺旋扫描如果参数你乱设而不是以例子的数值为设定的话经常不能生成成功。

c236zcj · 发表于 2014-4-15 16:37:56

命随天行发表于 2014-4-14 15:57 static/image/common/back.gif
6 f+ W9 d" q# Z) q+ ?/ K: ~刚才试着画你这样的图形还是不能旋转。真的是很奇怪: I1 d x2 t0 M- G, a+ @, R

" u6 J; c" M! o请问你这个是旋转凸台还是用的是曲面旋转？

曲面旋转啊

SG小瓜 · 发表于 2014-6-4 17:19:59

样条曲线的最高点不能超过它与直线的交点

生活、如此 · 发表于 2014-6-24 18:01:54

傻孩子 · 发表于 2014-6-26 10:12:40

为什么这一切问题用曲面旋转，就不存在呢。20楼说的样条曲线点比相交的直线低才行是指旋转凸台吧，曲面旋转高的时候也可以旋转出来，加厚也可以。

daiweishenre · 发表于 2014-6-26 21:08:01

有人能分享下solidwork2012吗

风火在线 · 发表于 2014-6-26 21:14:22

我遇到过你提的问题，样条曲线和中心线需要有一个垂直的约束才能做，不然报错

Mooncake..xy · 发表于 2014-6-26 21:33:06

只要中心线不与曲线重叠，用曲面扫描就可以做到！！！
