求助各位师傅：SW如何出类式这样的平面图？

鲁修贵 · 发表于 2014-4-24 21:27:59

您需要登录才可以下载或查看，没有帐号？注册

x

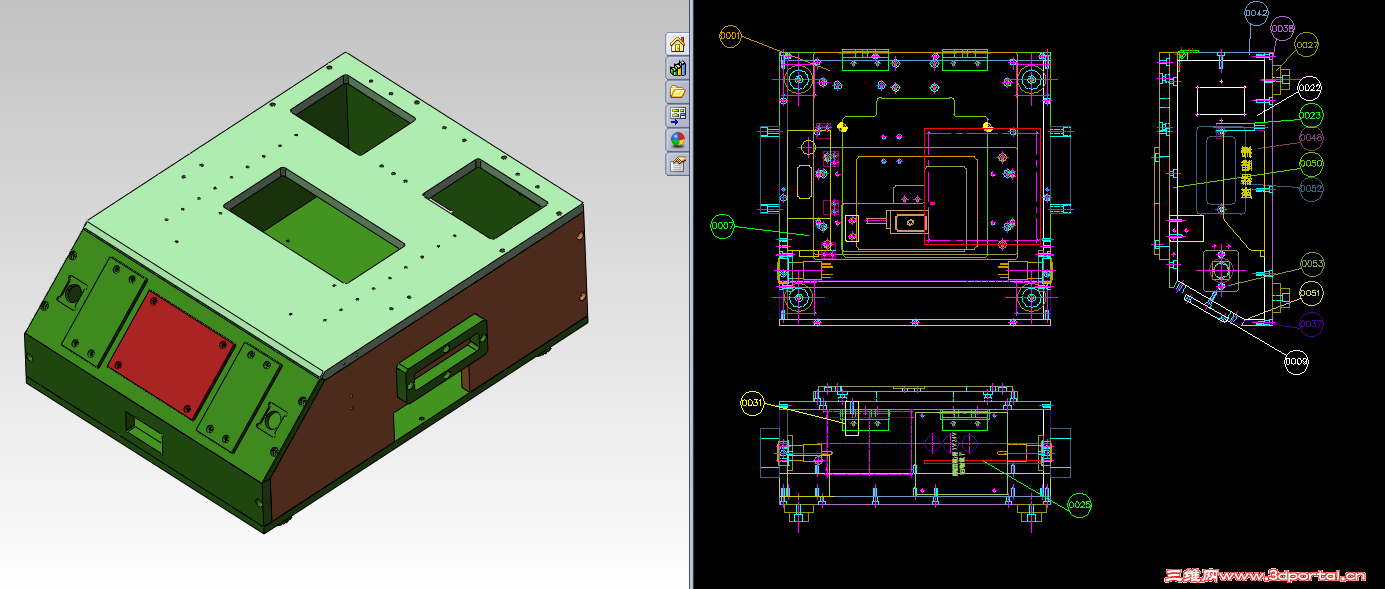

客户发过来的是X-T档，转入SW之后如何出装配总图，转入CAD之后，每个零件在不同层，可以让装配师傅校对装配图与零件图，（装配师傅只会看DWG装配图）?有附件送上，望各位大师不吝赐教，不胜感激！

BACKTO_NintyS · 发表于 2014-4-24 21:33:01

x_t是通用的Parasolid格式，其实楼主的问题只有一个，就是如何在装配图中添加图层，以便转成DWG后直接用CAD标注零件序号和尺寸，有关内容可以参考Solidworks官方论坛。

鲁修贵 · 发表于 2014-4-24 22:09:21

BACKTO_NintyS 发表于 2014-4-24 21:33 static/image/common/back.gif
, u3 @7 V# y0 ~7 yx_t是通用的Parasolid格式，其实楼主的问题只有一个，就是如何在装配图中添加图层，以便转成DWG后直接用CAD ...

多谢大师提点！

鲁修贵 · 发表于 2014-4-27 22:58:34

寂静天花板发表于 2014-4-24 22:11 static/image/common/back.gif8 X0 A1 i0 d' u- J7 z
映射图层肯定是能在工程图转换DWG格式时分层的。

谢谢大师的回答！我也用了映射图层，但是映射出来的电子档，到CAD之后只是几何体，标注，中心线，注释各在一层，并不是映射过来的装配图里的零件各在一层，问题的重点就是SW如何在装配体中添加图层，求大师明示，TKS！！！

我们说好的zxm · 发表于 2014-4-28 14:35:36

菜鸟一个完全看不懂
