此CAD图怎样使用SW2010作图（相贯线处）

hujianqiu1981

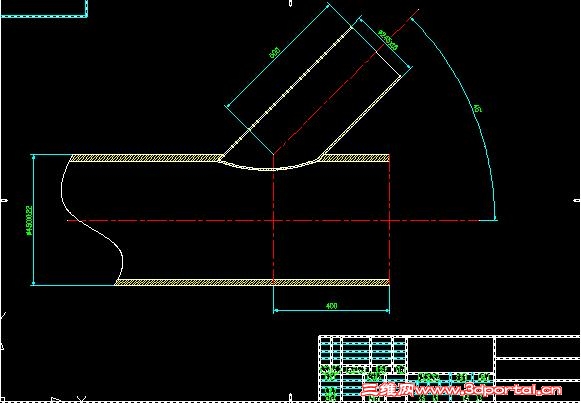

谢谢！我对SW2010两种钢管怎样装配尤其相贯线处不是很明白
) w  x& r7 ]8 \6 A2 }1 U请高人指导！

, c' B8 q& @3 D0 `' b: T8 V
, _* b9 O4 y" A' a% P

huwenliang

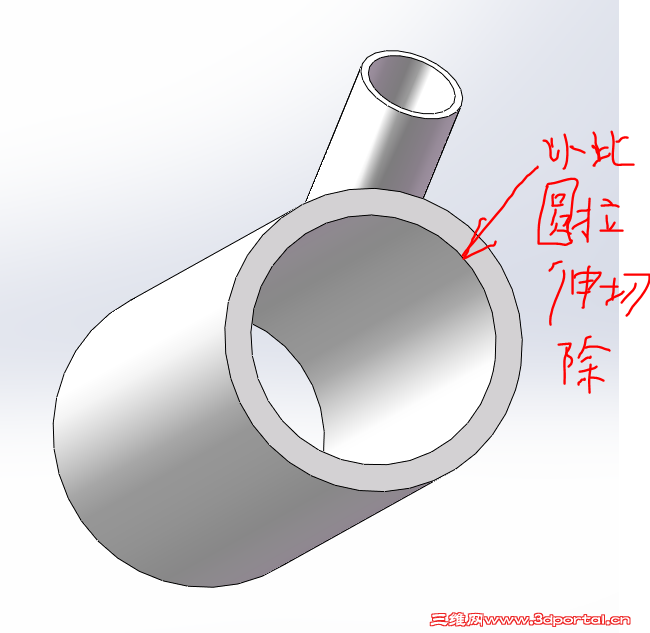

小管的相贯线及面用大管的孔作草图切除小管

hujianqiu1981

劳驾您给指点
% W  Q$ M( M! D  @- Z传个源文件
谢谢

hujianqiu1981

帮忙给画个源文件

NC@jiang@nan

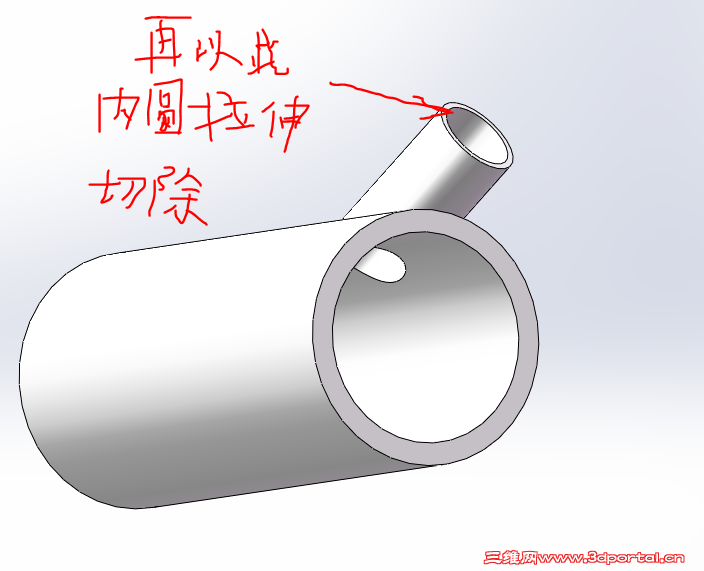

你直接把小管画长点，然后以大管的半径画个矩形去切除小管，切出来的效果基本上就是真实效果了

NC@jiang@nan

或者你用“焊件”功能画，画好后，以大圆管为剪裁实体剪裁小圆管。

ss988

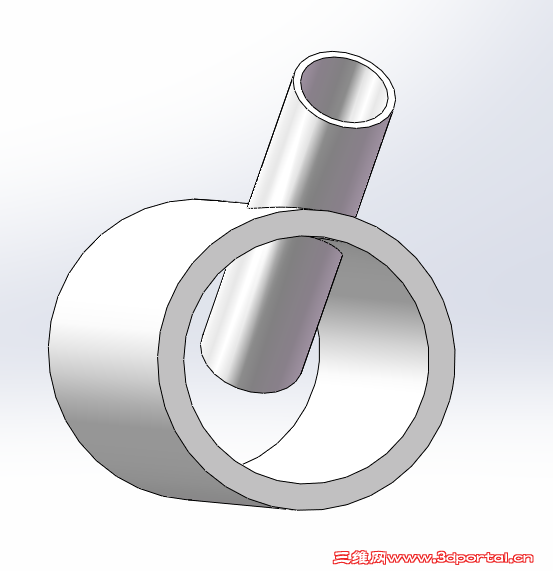

如果只是为了得到相贯线的话，我觉得可以先做两个圆柱实体相交合并结果，然后用多厚度抽壳就可以得到了。

我爱用acad

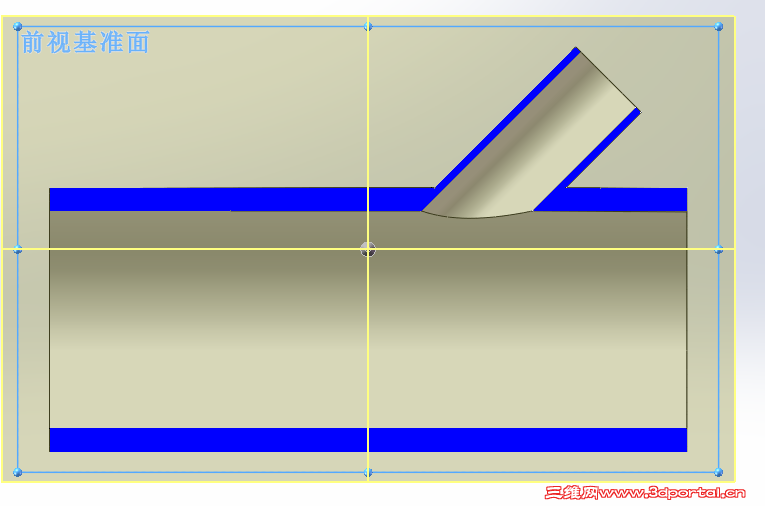

效果图：

2 I8 V+ `1 }5 b0 \

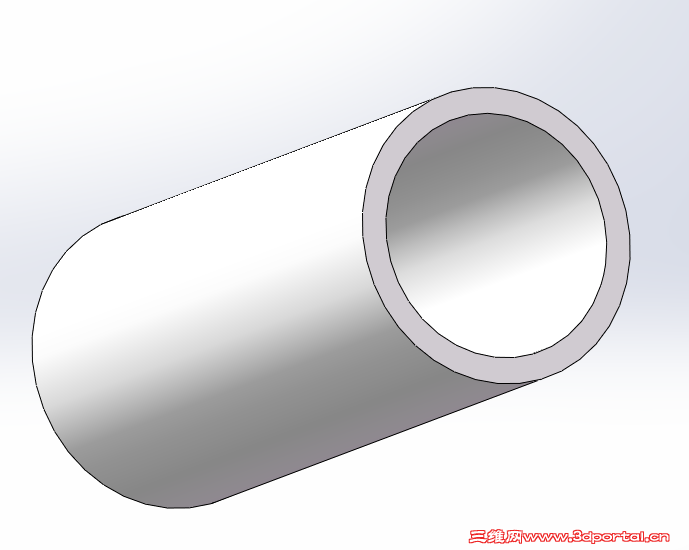

我有的是ＳＷ2012，不知你能否打开，传分步图给你看下：
, R- ?6 U* v( M: {


  P' @) o; x" g- E. j) s6 h
, a5 ^! c7 g. G+ a( Z. z
6 R( q' ^( d# p4 s( z/ {! J
2 w$ B& E2 E2 l: A; z" d9 M3 |
! c% Z/ e+ X7 }1 H4 I

0 v, N3 w  a9 B; M) p. eＳＷ2012源文件如下：
( U5 O% V, {* Q3 b! V7 [  a
: F% U! @5 ?1 R. L 20140507-11.rar (73.37 KB, 下载次数: 2)

2014-5-8 00:29 上传

点击文件名下载附件

" A0 F, ?& e6 j; o  ?2 N3 U希望能帮上你。

CHRIS04

这相贯线是自动生成的。

hujianqiu1981

非常感谢几位指导！
是自动生成的
' h5 `+ W& f& b- d% l但是我下料给车间工人师傅怎样简便焊接成型（焊接工艺、下料尺寸）

lijunq

用钣金展开软件就可以下料了

gt.adan

我爱用acad 发表于 2014-5-8 00:32 static/image/common/back.gif
+ `& {3 @7 m/ L2 s) m效果图：

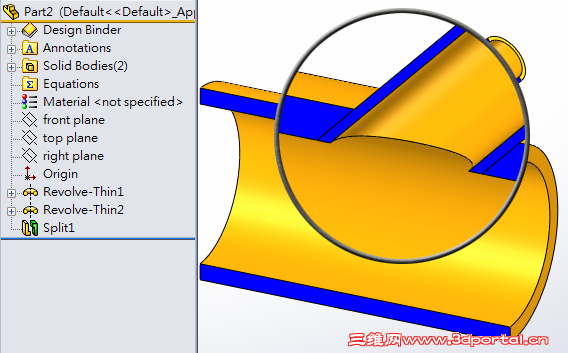

不用那麼麻煩，善用分割指令即可。
) G& S4 d1 N, y5 N
+ Q6 ~1 o" V2 r. J3 E8 l1 K

gt.adan

估計樓主想問的是「如何裝配」，而不是如何建模吧？？
$ I% D; q1 X) C) X再者，樓主所謂「下料」，指的是管子由平鈑製成？或是管子已將外觀裁好？

我爱用acad

hujianqiu1981 发表于 2014-5-8 09:27 static/image/common/back.gif
! M0 I/ H% u/ K2 @非常感谢几位指导！
* ?5 A' D. x0 Y: K2 c) a是自动生成的
% F1 @: ~# H- u; X' ?但是我下料给车间工人师傅怎样简便焊接成型（焊接工艺、下料尺寸）

1 u! I' y( c. p, E. U* y  B2 X小管子切成45度，切面适当打磨成大管之外圆弧形（并不需要十分贴合）；
+ ]6 M5 w2 i+ C5 w大管子相应位置要用切好并适当打磨后的小管子切面划线，
) s. S2 z4 Z& f比划线再小些的内部加工出洞口，打磨修整，焊接。

hujianqiu1981

谢谢！
0 }$ F5 }8 F  [* c. K就是楼上所说的
