请问solidworks FeatureManager 设计树的（-）代表什么意思

liaoch19 · 发表于 2014-5-13 16:25:32

您需要登录才可以下载或查看，没有帐号？注册

x

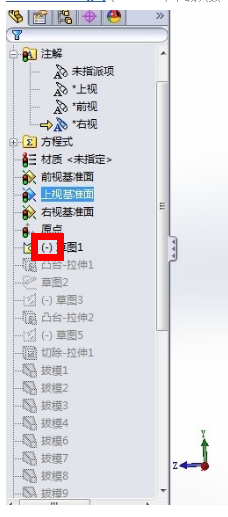

如图红色方框里面的所示

小野哥 · 发表于 2014-5-13 16:35:45

在零件图中（-）代表未完全定义，即尺寸未标注全，装配体中（-）代表未完全定位，如有些零件进行同轴和接触配合后看似零件不动实际还能转动

liaoch19 · 发表于 2014-5-13 23:52:37

小野哥发表于 2014-5-13 16:35 static/image/common/back.gif
1 O/ C# \8 ?7 ]& @* A$ y# q' S7 L在零件图中（-）代表未完全定义，即尺寸未标注全，装配体中（-）代表未完全定位，如有些零件进行同轴和接触 ...

谢谢！

阿帕奇 · 发表于 2014-5-14 09:37:26

liaoch19 发表于 2014-5-13 23:52 static/image/common/back.gif
& @- N5 O8 M; A, O8 k* D谢谢！

这些符号的定义，软件自带的说明都有

liaoch19 · 发表于 2014-5-14 10:29:23

阿帕奇发表于 2014-5-14 09:37 static/image/common/back.gif
: C! L& n: F; o3 F$ z& G8 ?这些符号的定义，软件自带的说明都有

软件的自带说明书页数多，不知道怎么查找FeatureManager 设计树的符号定义在哪一页，可以告诉下方法么

阿帕奇 · 发表于 2014-5-14 14:21:01

liaoch19 发表于 2014-5-14 10:29 static/image/common/back.gif
- U( M5 v0 v! l( u软件的自带说明书页数多，不知道怎么查找FeatureManager 设计树的符号定义在哪一页，可以告诉下方法么

搜索关键词

liaoch19 · 发表于 2014-5-14 14:27:07

阿帕奇发表于 2014-5-14 14:21 static/image/common/back.gif. J- I r% E( T& t9 E3 c7 a
搜索关键词

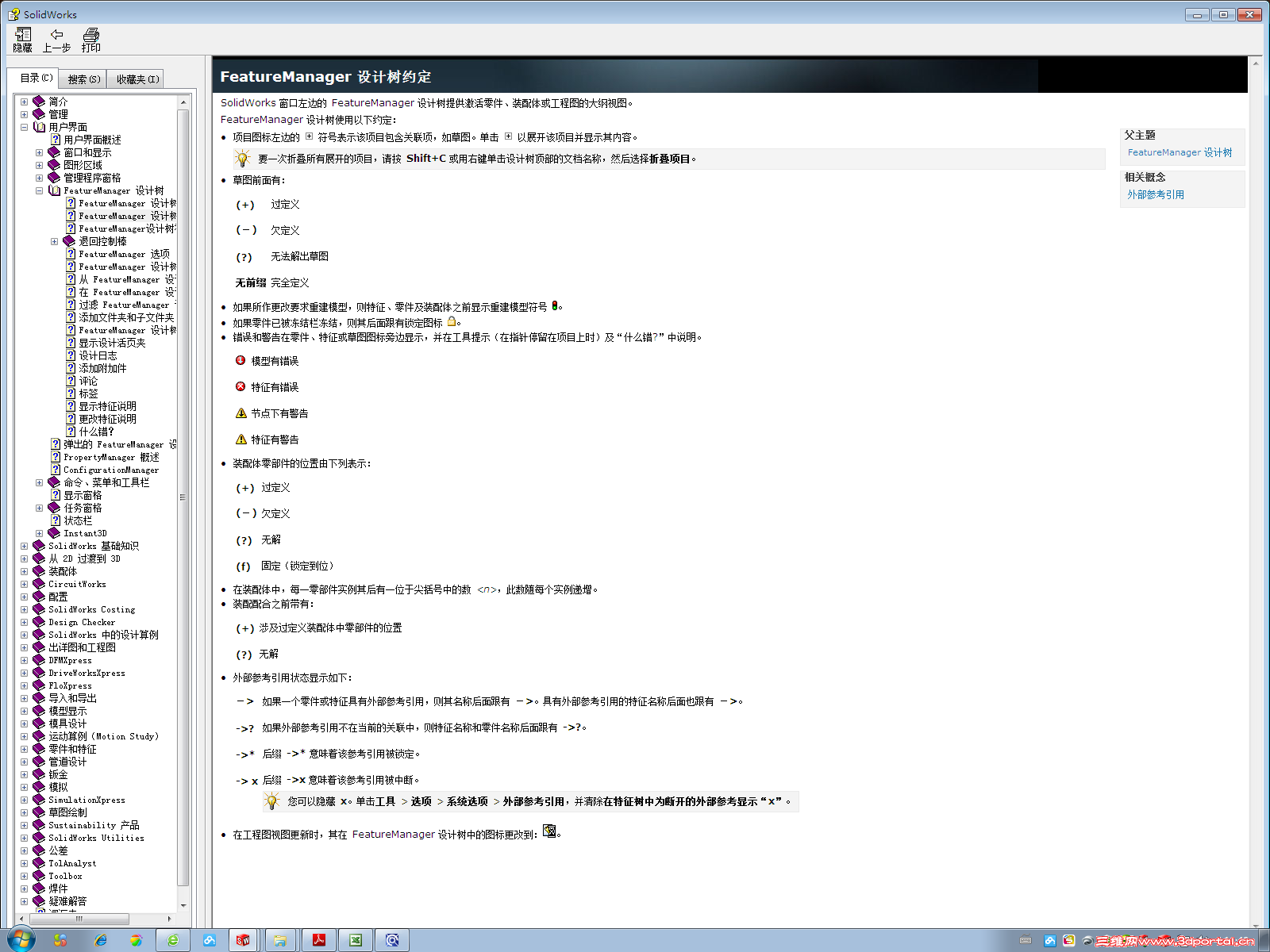

已找到！谢谢

小野哥 · 发表于 2014-5-16 11:50:46

这上全有。。。。。。。。。。

liaoch19 · 发表于 2014-5-17 15:02:24

小野哥发表于 2014-5-16 11:50 static/image/common/back.gif% k, C- ]2 Z6 ]( U- X* d! S
这上全有。。。。。。。。。。

谢谢！帮助上面很齐全
