关于行星轮系的装配定位

夜之无痕 · 发表于 2014-5-31 16:19:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

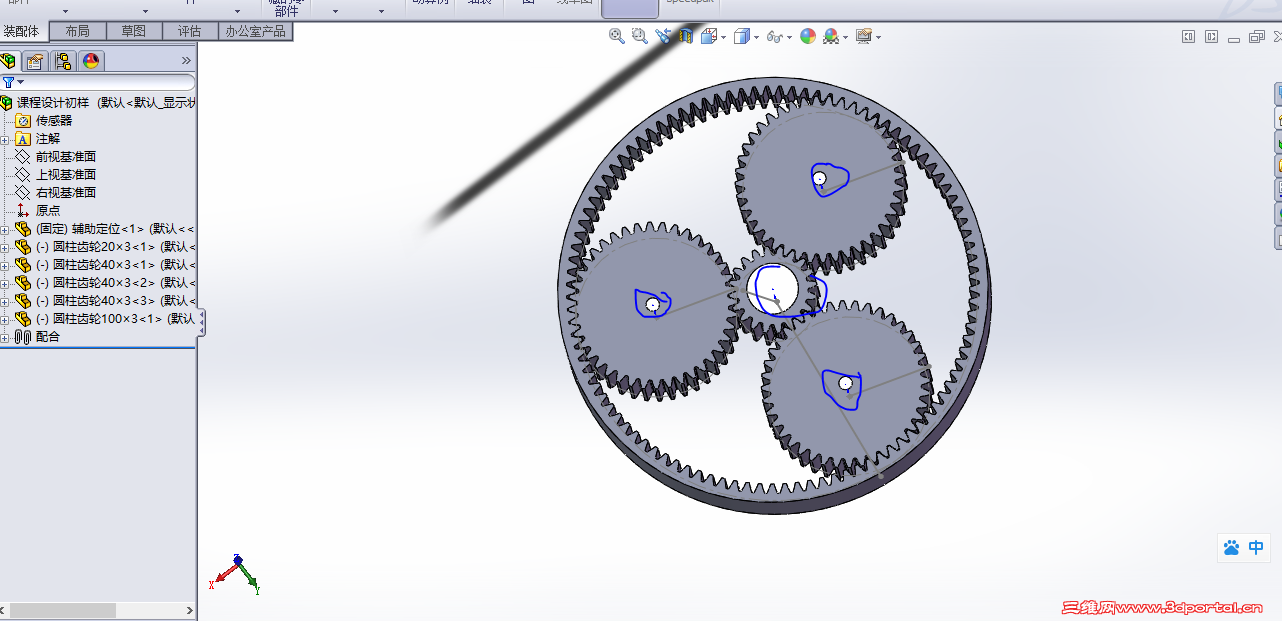

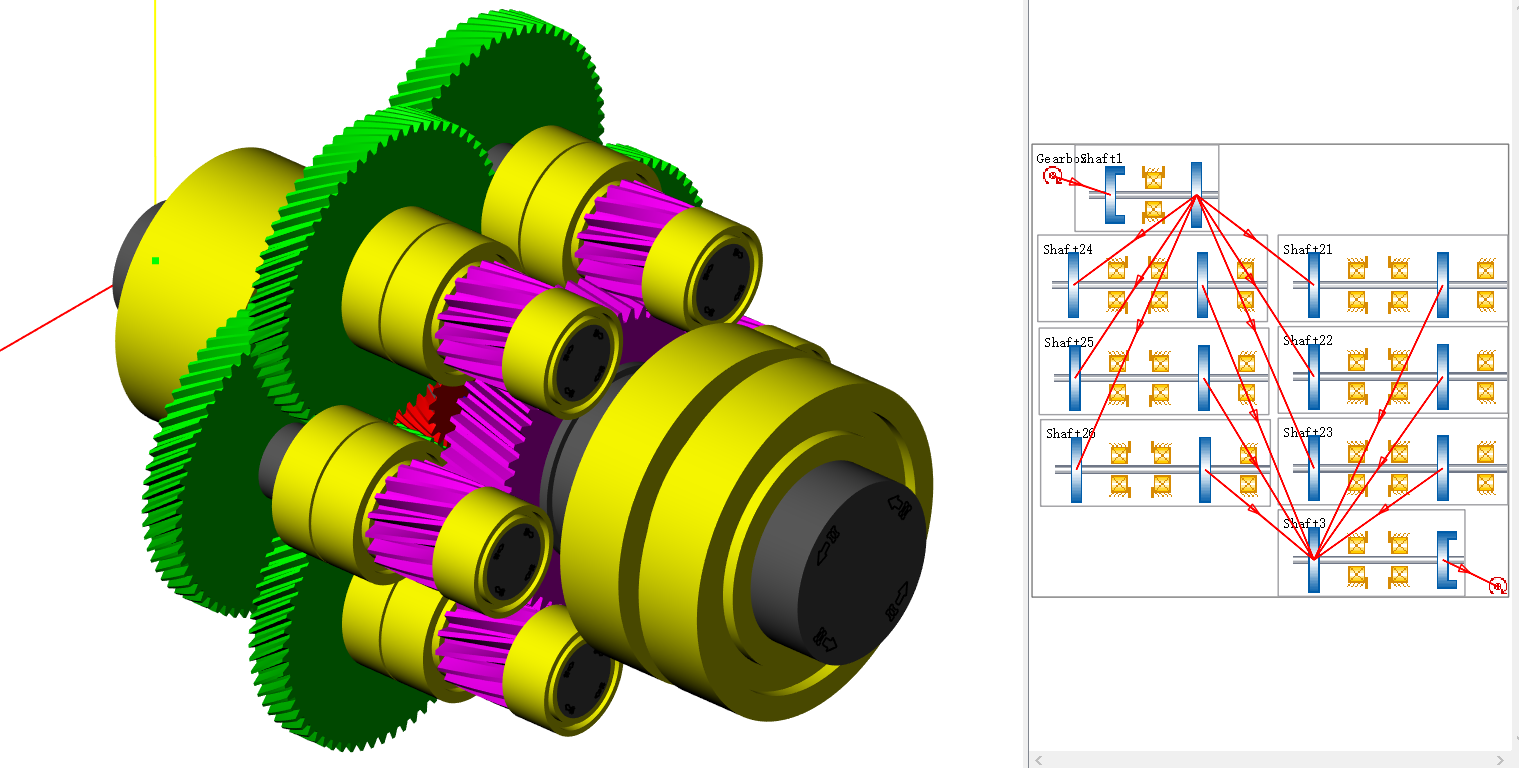

想了半天，我解决的办法是做了一个辅助的零件如图中圈起来的部分跟齿轮同轴配合

夜之无痕 · 发表于 2014-5-31 16:23:55

请各位大大指点，源文件是solidworks2013 所以就没放上去了

ffddjj · 发表于 2014-6-1 15:33:06

本帖最后由 ffddjj 于 2014-6-1 15:35 编辑

1.中心小齿轮零件里画草图，弄出3条中心线，然后在装配体中显示草图，行星轮与草图中心线同心配合。
2.画三脚架零件，装配体里辅助定位配合，然后把三脚架零件隐藏。
3.同第二条，把你那几个白色的轴整成一个零件不就行了。

kinglaw · 发表于 2014-6-1 15:55:20

夜之无痕发表于 2014-5-31 16:23 static/image/common/back.gif
8 `4 A) I$ M" j+ l4 R( [+ o: |请各位大大指点，源文件是solidworks2013 所以就没放上去了

201版本也可以！呵呵，请放上来。我的做法是在创建零件的时候，创建辅助的线。

夜之无痕 · 发表于 2014-6-2 10:40:36

ffddjj 发表于 2014-6-1 15:33 static/image/common/back.gif
2 J8 h5 |2 _2 {& I1 p' f$ g1.中心小齿轮零件里画草图，弄出3条中心线，然后在装配体中显示草图，行星轮与草图中心线同心配合。
) W Y+ }0 c8 c2 F+ d- P: z0 v1 m2.画三 ...

嗯嗯，我想的就是你的第二种，第一种方法应该不错还比较简单谢谢

夜之无痕 · 发表于 2014-6-2 10:42:20

2013版的有兴趣的可以看看

夜之无痕 · 发表于 2014-6-2 10:43:31

kinglaw 发表于 2014-6-1 15:55 static/image/common/back.gif, U3 C2 r) U, w! P0 K
201版本也可以！呵呵，请放上来。我的做法是在创建零件的时候，创建辅助的线。

在下面放着了，辅助线不错

zengxiaodong · 发表于 2021-7-15 17:59:57

spinachchang · 发表于 2021-8-4 11:55:17

感谢6楼兄弟分享！
