一个机械出3D图时的问题

呼啸北风 · 发表于 2014-6-21 23:42:41

您需要登录才可以下载或查看，没有帐号？注册

x

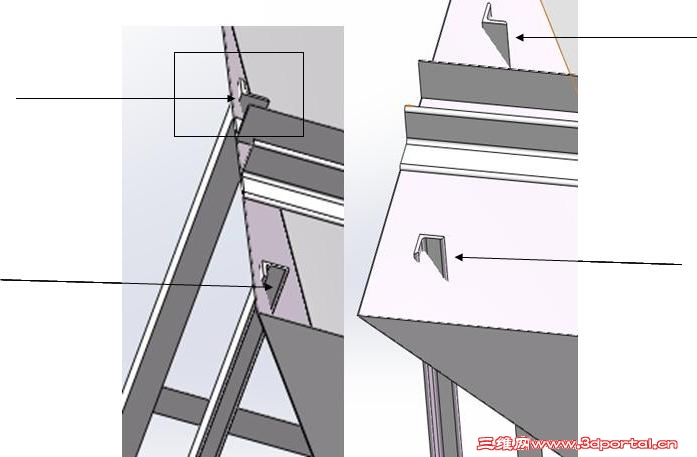

这是出一个机械出3D图时的问题，图中下面的条形框架是3d草图出结构焊件弄得角铁，和上面的正方形外壳接触，我是通过装配体画的。现在两者之间出现了如图所示的衔接问题，我想问一下应该怎么处理，才能使角铁和外壳融合在一起而不是图中角铁出来了的局面。我想到的方法是拉伸切除，不过试过之后感觉实现起来比较麻烦。

我爱用acad · 发表于 2014-6-22 00:07:54

用拉伸切除吧。不知麻烦是什么？

founder21 · 发表于 2014-6-22 07:41:06

如果是焊件，可用剪裁功能。

卢丽忠 · 发表于 2014-6-22 17:01:30

SW画焊件麻烦就没有更方便的了，CATIA的还要麻烦

呼啸北风 · 发表于 2014-6-22 18:33:52

founder21 发表于 2014-6-22 07:41 static/image/common/back.gif
0 ?& Z* D4 P8 U! p! k- n如果是焊件，可用剪裁功能。

剪裁不好实现啊，角铁是在地盘下面的零件中的，图中的锥型外壳是在另外一个零件中的

完美有缺 · 发表于 2014-6-22 20:01:38

修改角铁的尺寸，要不就直接在装配体重切除掉多余的角铁，移动面也可以

sdewdrop · 发表于 2014-6-22 21:04:47

完美有缺发表于 2014-6-22 20:01
8 i6 w# }7 R& j" j2 h* W# n6 \( p修改角铁的尺寸，要不就直接在装配体重切除掉多余的角铁，移动面也可以

在装配体中做切除应该不是很难！

呼啸北风 · 发表于 2014-6-23 10:00:38

完美有缺发表于 2014-6-22 20:01 static/image/common/back.gif
& U3 V% |, G! ~1 F6 F修改角铁的尺寸，要不就直接在装配体重切除掉多余的角铁，移动面也可以

移动面啥意思啊？

呼啸北风 · 发表于 2014-6-23 10:14:28

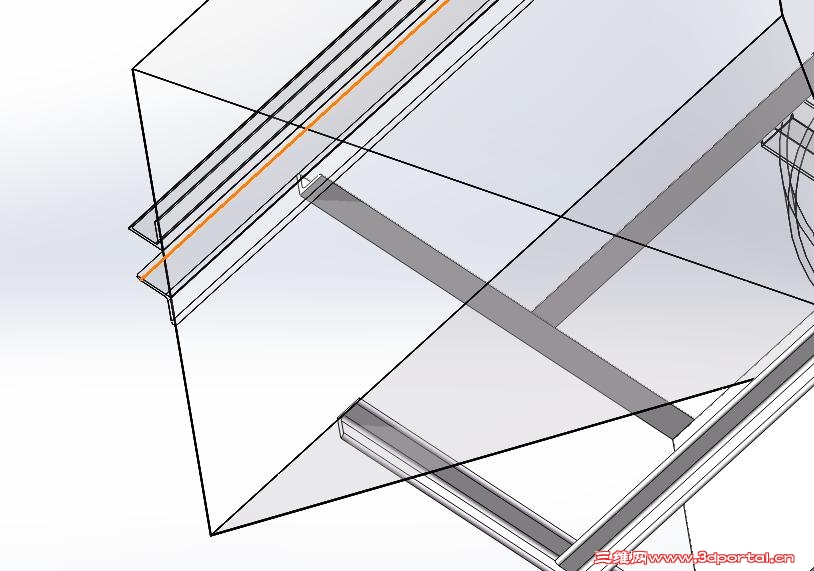

由于角铁是在底盘（下面）的零件上画的。锥形料箱（上面）是在另外一个零件中的。我在选中角铁时编辑零件出现这个效果了。现在看不清到底该切割多少啊，由于当时画锥形料箱（上面）的时候我采取的是一个长方形加一个小圆放样弄得，所以我直接测量斜度不好测，角铁与锥形料箱的接触面上图形又不规则所以感觉不好弄

gyq720 · 发表于 2014-6-23 13:07:50

可以直接用删除特征的

呼啸北风 · 发表于 2014-6-23 19:28:13

gyq720 发表于 2014-6-23 13:07 static/image/common/back.gif9 a( x: U/ `: A
可以直接用删除特征的

我是要保留角铁下端起支撑作用的部分，实现上端锥形壳和角铁完美焊接的好不

djiazi · 发表于 2014-6-23 20:53:51

在装配体中编辑框架，新建一个基准面，然后在基准面上绘制草图，引用外壳的轮廓，然后切除就可以了，最多5分钟搞定

呼啸北风 · 发表于 2014-6-24 10:00:58

djiazi 发表于 2014-6-23 20:53 static/image/common/back.gif
- o" } z9 O: x$ j7 v5 ?- V在装配体中编辑框架，新建一个基准面，然后在基准面上绘制草图，引用外壳的轮廓，然后切除就可以了，最多5分 ...

感觉可行，没试过,试试去

gyq720 · 发表于 2014-6-24 10:50:36

呼啸北风发表于 2014-6-23 19:28 static/image/common/back.gif" w, B1 d- I9 P, c
我是要保留角铁下端起支撑作用的部分，实现上端锥形壳和角铁完美焊接的好不

你用端的把铁架减掉，会自动提示是完全删掉还是保留部分，你选要保留的就行了

wwfalcon_z · 发表于 2014-6-24 14:08:35

装配体中做切除应该可行吧，用下表面

Mr、、、_Dior、 · 发表于 2014-6-25 15:21:03

路过啊，8错啊

ysted · 发表于 2014-6-28 11:24:05

直接切除裁掉吧

ysted · 发表于 2014-6-28 11:25:19

要不就角铁拉伸至一面

啥都没准 · 发表于 2014-6-28 11:50:05

就用焊接结构件，用剪裁，出焊接件清单一样……

呼啸北风 · 发表于 2014-6-28 22:48:23

啥都没准发表于 2014-6-28 11:50 static/image/common/back.gif+ ]- U0 a s- |" N6 @ Y
就用焊接结构件，用剪裁，出焊接件清单一样……

试试去。当时弄了裁剪几种都没出效果

Airhorse1980 · 发表于 2014-7-29 20:03:16

大侠们都出招了，最简单的就是切除了。

呼啸北风 · 发表于 2014-8-1 21:19:48

Airhorse1980 发表于 2014-7-29 20:03 static/image/common/back.gif
1 g3 n* G% N8 Z6 Q1 t( c/ ?大侠们都出招了，最简单的就是切除了。

切除是简单，但是管子和外壳接触的面是斜面，不好切啊，大神

king9353 · 发表于 2014-8-2 09:01:32

从修改和再修改的角度考虑，在角铁零件上切除，在装配体上验证是最好的方法了。我的建议

呼啸北风 · 发表于 2014-8-8 21:09:21

king9353 发表于 2014-8-2 09:01 static/image/common/back.gif6 j7 C* _* w" Z! L& n
从修改和再修改的角度考虑，在角铁零件上切除，在装配体上验证是最好的方法了。我的建议

嗯，已经告一段落了，单独零件修改，再到装配上验证比较麻烦，特别是在处理两个零件斜面接触的情况下，感谢支持
