请教各位老师

uuiuui · 发表于 2014-7-19 20:31:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

将扫描好的图光栅插入CAD 后所描的图形打印出来后与原图尺寸相差很大是怎么回事？怎么设置呢？请教各位老师谢谢

我爱用acad · 发表于 2014-7-19 21:54:32

上个源文件，大家才好帮你。

sihouko · 发表于 2014-7-19 23:12:06

本帖最后由 sihouko 于 2014-7-19 23:16 编辑

如果我個人沒理解錯的話。。。。

你需要一條基準長度線。。。
掃描的圖用的是像素或者dpi，而實際CAD圖用的是標準長度單位。。
所以你需要在畫圖之前在隨便一個位置畫一條1mm的長度線，然後在按照圖片描圖以後，按照實際比例（用你畫的長度線）進行scale。。這樣打印出來就沒問題了。

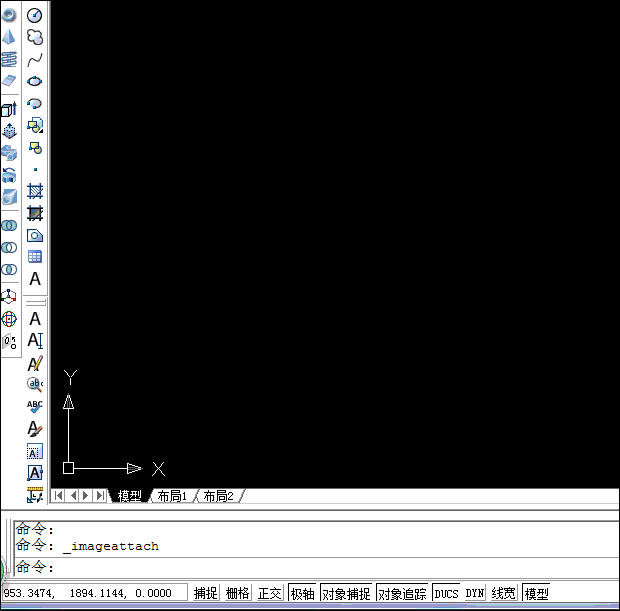

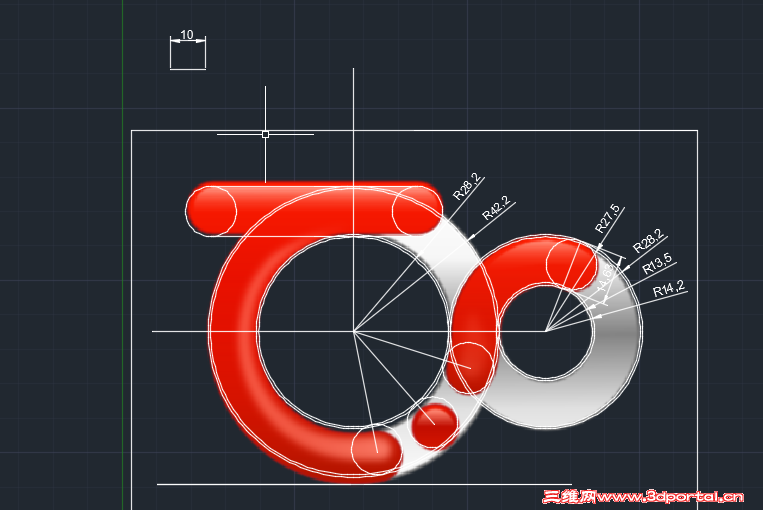

舉個例子來說就是，咱做圖標的時候，因爲不習慣用AI，所以輪廓和定位線都是用CAD的，如圖

因爲圖片插入的時候是2xxx x 1xxx px 的圖，px ，dpi並不是長度單位，所以對應在繪圖後，需要用最上面的10mm進行縮放。。

龍之蠍 · 发表于 2014-7-20 07:35:08

本帖最后由龍之蠍于 2014-7-20 07:36 编辑

把图片缩放后再描基本就差不多了。

xhq1954425 · 发表于 2014-7-20 08:31:26

龍之蠍发表于 2014-7-20 07:35 static/image/common/back.gif4 Z' `8 b1 e; K2 @- ?$ P I# c' w
把图片缩放后再描基本就差不多了。

楼主的主要困惑不在于此，不是差不多了，还差很多……打印不能只字不提……

uuiuui · 发表于 2014-7-20 13:27:17

谢谢老师们的指导
