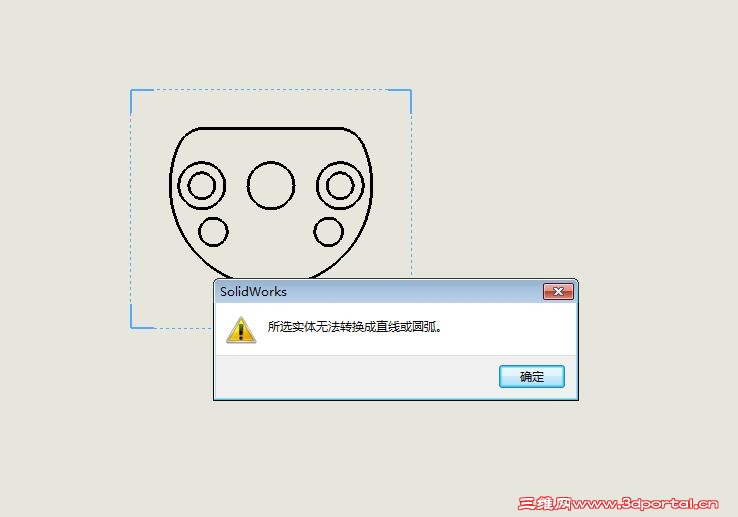

出工程图标注尺寸时出现：所选实体无法转换成直线或圆弧

wangxj2008 · 发表于 2014-9-13 21:00:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题，图档是客户用igs格式发过来的。希望大家帮忙解决！谢谢了。

我爱用acad · 发表于 2014-9-13 21:15:51

中性格式文档，已丢失特征数据，所以在工程图中抓不出直线或圆弧。
可试试将工程图另存为DWG格式，进入ACAD中标注尺寸。

wangxj2008 · 发表于 2014-9-13 21:18:47

我爱用acad 发表于 2014-9-13 21:15 static/image/common/back.gif, t& z; Z7 ^( Y# Y
中性格式文档，已丢失特征数据，所以在工程图中抓不出直线或圆弧。3 C7 G* Y5 Q# r) |6 ?9 |' i: q
可试试将工程图另存为DWG格式，进入ACA ...

有没有其他办法？CAD我用的不太熟。

我爱用acad · 发表于 2014-9-13 21:35:18

那你只能把这个模型重新做出来，然后再生成工程图并标注尺寸了。

wangxj2008 · 发表于 2014-9-13 21:50:20

我爱用acad 发表于 2014-9-13 21:35 static/image/common/back.gif1 `) E. F/ D p. G! b6 Y
那你只能把这个模型重新做出来，然后再生成工程图并标注尺寸了。

啊！看来只能这样了，谢谢。

jayballmc · 发表于 2014-9-14 07:38:38

重画
特征识别

repzk031 · 发表于 2014-9-14 07:57:20

本帖最后由 repzk031 于 2014-9-14 08:02 编辑

这个图很简单，我建议懒得重画，浪费时间，工程图无非是读图人员看懂就行，那么就在工程图草图状态下，画个圆/圆弧，圆与那个不能识别的粗实线（近似）重合，然后标注直径/半径，图纸打印成纸张重合的线条是看不出来的.

wangxj2008 · 发表于 2014-9-15 16:22:12

寂静天花板发表于 2014-9-14 11:01 static/image/common/back.gif, i' ]' y: ^* `0 f( w1 g: ]$ ]5 u
用FeatureWorks识别特征妥妥的，只是草图直接画成一条样条曲线，因为由几个圆弧首尾相连出来是有无限组合可 ...

FeatureWorks识别特征怎么用呀？是重新画图吗？能说具体点吗？我只是出2D图给车工的。

wangxj2008 · 发表于 2014-9-15 16:27:25

寂静天花板发表于 2014-9-14 11:01 static/image/common/back.gif
, H" I2 m0 d; d. ?5 N) }用FeatureWorks识别特征妥妥的，只是草图直接画成一条样条曲线，因为由几个圆弧首尾相连出来是有无限组合可 ...

在网上找到了，谢谢板大。

tougu · 发表于 2014-9-15 16:46:40

看一帖,学一帖.
