这样的集尘罩怎么用钣金画，画好如何出展开工程图？（附图和模型）

努力到无能为力 · 发表于 2014-11-11 13:58:27

您需要登录才可以下载或查看，没有帐号？注册

x

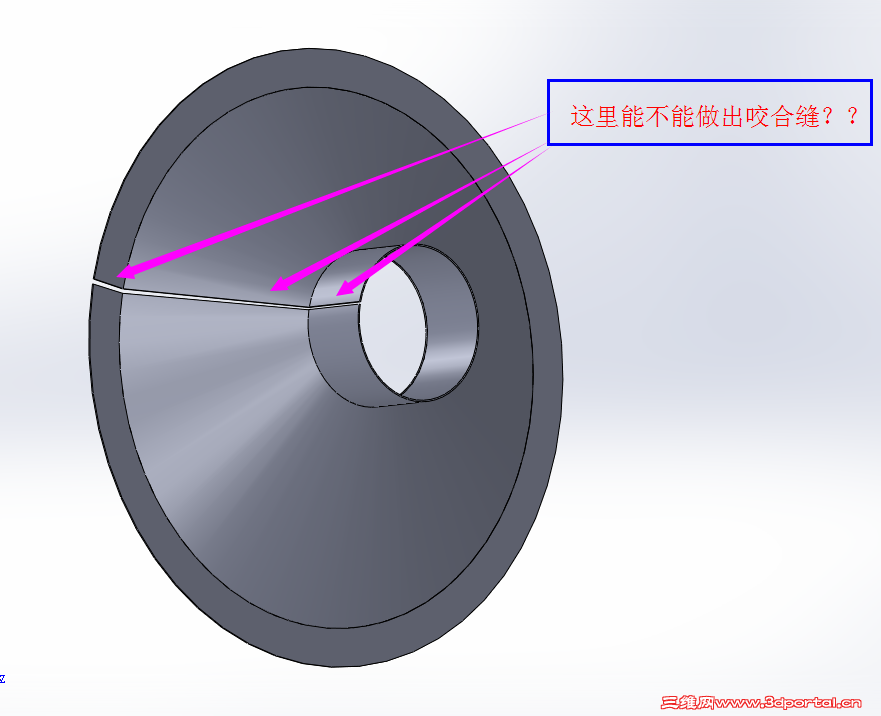

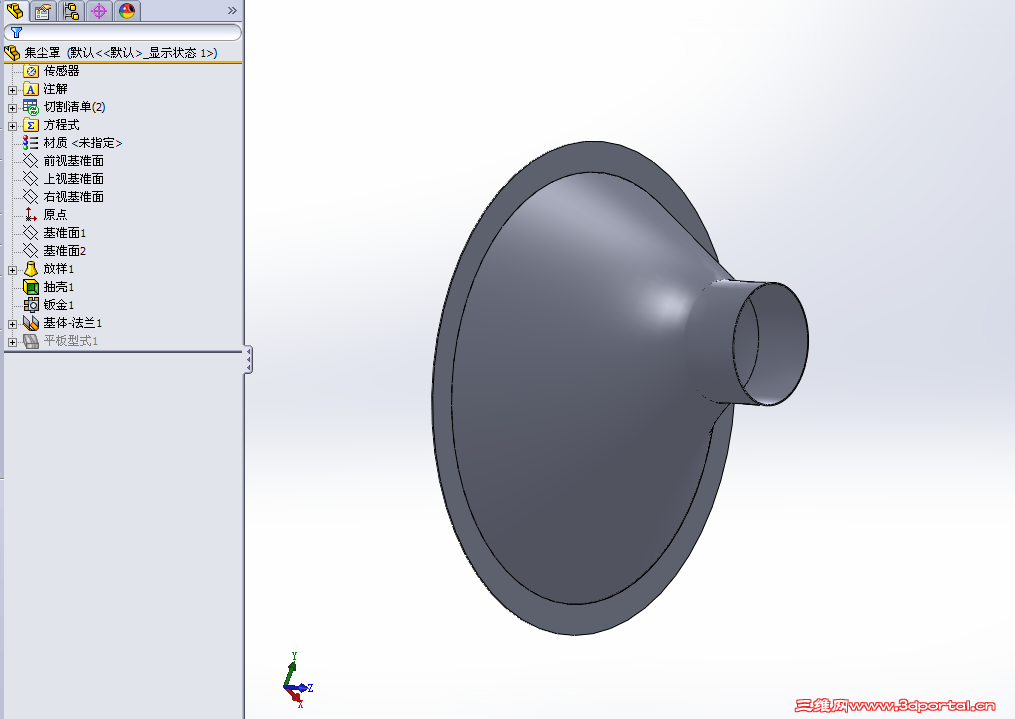

请教各位坛友，如下图的这种钣金做的集尘罩，如何用钣金建模，关键是如何出标准的展开工程图下料？

集尘罩.rar (207.39 KB, 下载次数: 6)

tangcarlos3d · 发表于 2014-11-11 14:17:39

要用模具成形。实际工艺是（不对称）拉深。展开料是（椭）圆形板料。

努力到无能为力 · 发表于 2014-11-11 14:47:20

tangcarlos3d 发表于 2014-11-11 14:17 static/image/common/back.gif( n0 m6 |; p8 M( f% `6 Y
要用模具成形。实际工艺是（不对称）拉深。展开料是（椭）圆形板料。

这个集尘罩在实际制作时，我分三部分出图的；法兰、歪锥、筒体。
而实际在钣金加工店，法兰和歪锥是一个零件的。但法兰和歪锥的展开图却难倒了我！

zqm · 发表于 2014-11-11 18:44:13

把那歪锥直接用2个缺口圆作成放样钣金也不行吗?

努力到无能为力 · 发表于 2014-11-12 10:51:45

本帖最后由无友于 2014-11-12 11:11 编辑

zqm 发表于 2014-11-11 18:44 static/image/common/back.gif) w v1 C' Y1 X5 e/ n J4 h: e$ L- N
把那歪锥直接用2个缺口圆作成放样钣金也不行吗?

当然可以啦，关键是带着法兰的工程图是怎么出的呢？
不知道坛友能做出歪锥钣金的咬合缝？整体展开的工程图我也不知道怎么出？

KCKK · 发表于 2014-11-12 12:55:21

无友发表于 2014-11-11 14:47 static/image/common/back.gif+ d' _4 X$ E* }
这个集尘罩在实际制作时，我分三部分出图的；法兰、歪锥、筒体。2 c, L# w3 A* C8 s& B, U
而实际在钣金加工店，法兰和歪锥是一个 ...

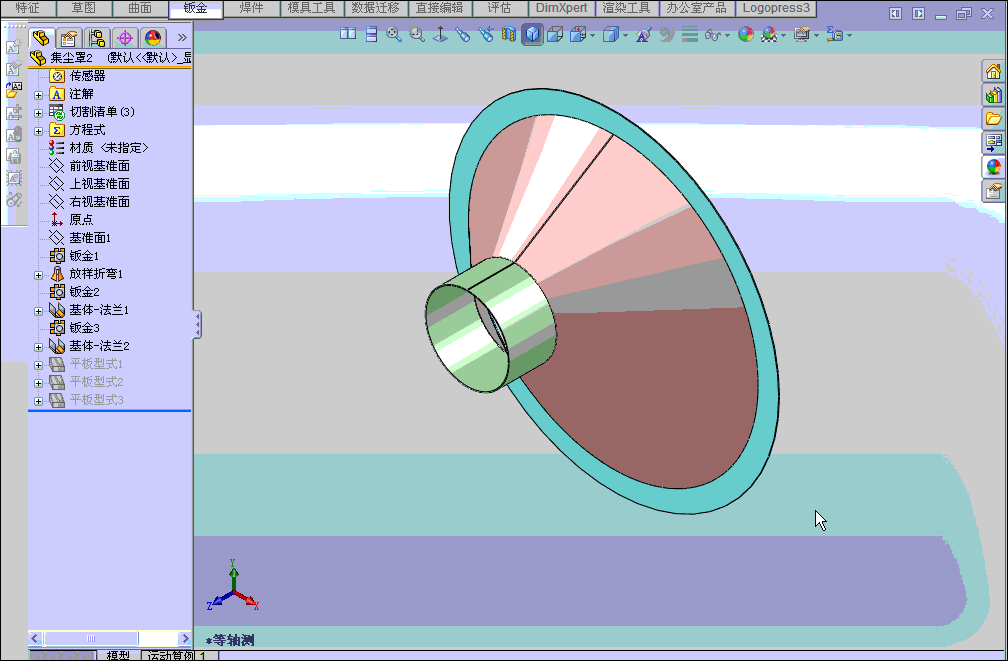

你看这样做是否可以。

314212186 · 发表于 2014-11-12 14:48:02

KCKK 发表于 2014-11-12 12:55 static/image/common/back.gif1 i& U& f9 s# C& G2 }# x0 R- V9 c
你看这样做是否可以。

请问这些教程动画怎样做的用什么软件录制的

努力到无能为力 · 发表于 2014-11-12 15:42:38

KCKK 发表于 2014-11-12 12:55 static/image/common/back.gif& A+ D4 C# i- z0 R) R! }) x, `4 {
你看这样做是否可以。

呵呵！
我也是这样做的，但不是我想要的。
因为实际在钣金下料的操作上，歪锥和法兰是一块整体料，还有钣金那个咬合缝，我是整不来的。
所以在出图时，只好吩咐操作的师傅按经验适当加放咬合缝和法兰的余量。

EQHUANGLEI · 发表于 2014-11-22 01:32:01

logopress3 不过是专业的模具设计插件展开功能强大但是需要发很多精力来学

jshuangchen · 发表于 2015-1-7 19:44:16

实际操作需要分成三步：1、顶上圆嘴；2、中间锥形；3、底部圆
