标注尺寸和实测尺寸不一致，如何标识出来。

shzx2007 · 发表于 2015-4-13 16:04:47

您需要登录才可以下载或查看，没有帐号？注册

x

打开一张图，拉了一下尺寸，发现有的标的和拉出来的尺寸相等，有的不相等，有没有什么按钮或者命令，可以将这些不一致的尺寸自动检测出来，用另一种颜色标识出来？

wz_111 · 发表于 2015-4-13 16:52:57

貌似不行哦

andy1414 · 发表于 2015-4-13 17:43:53

一個懶惰的設計師在改圖時不願去修改圖素只簡單的把標註尺寸改一改了事，
害死後面一堆人

shzx2007 · 发表于 2015-4-13 19:04:22

不知道CAD里面有这个功能没有。

jinqin11 · 发表于 2015-4-13 20:00:24

andy1414 发表于 2015-4-13 17:43 static/image/common/back.gif
5 J. I b% P# E一個懶惰的設計師在改圖時不願去修改圖素只簡單的把標註尺寸改一改了事，
, z: E, o+ o& i: ]+ `% p2 V1 E& v害死後面一堆人

我有碰到这样的事情，某工直接改个参数，然后拿去数控下料，孔的中心距全部不对，刚开始还没有检查，等到装配孔的时候才发现。
我想有些插件（如天河）有提供参数化设计，将图形带尺寸全选，参数化后，尺寸应该会有变化

smartlz · 发表于 2015-4-13 21:30:59

没有直接的命令可以做到，需要借助外挂程序方能实现，譬如燕秀

我爱用acad · 发表于 2015-4-14 01:37:49

本帖最后由我爱用acad 于 2015-4-14 02:46 编辑

如楼上所言，CAD自己目前还没有直接的检测命令。

zhshr · 发表于 2015-4-14 08:34:07

遇到过这样的情况，cad中比例缩放解决的

wfwling12 · 发表于 2015-4-14 08:42:59

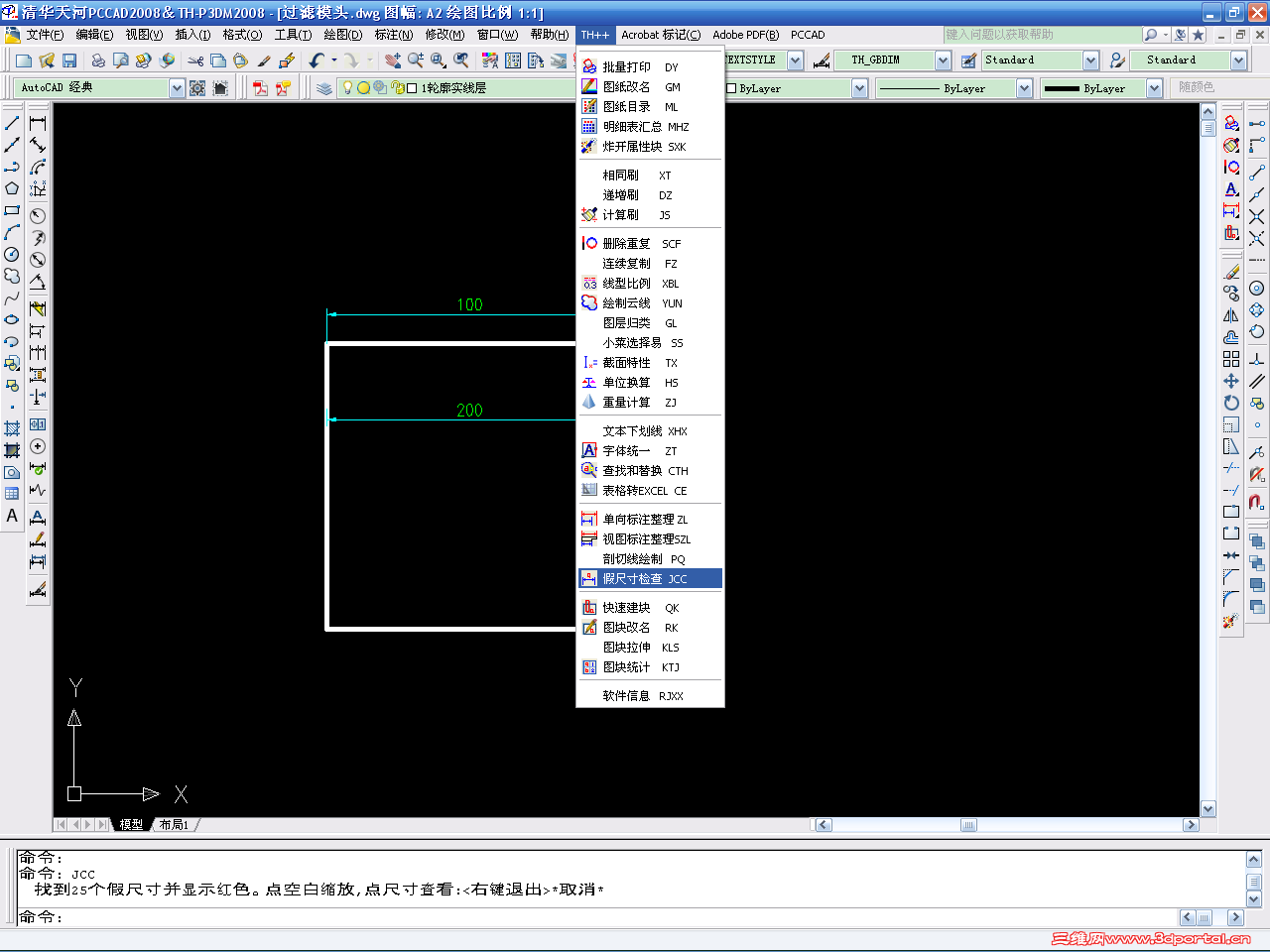

有个清华天河中的插件（插件要另外加载），可以检查。假尺寸显示为红色
插件你可以在天河版块找。

cloudpeng · 发表于 2015-4-14 08:47:15

caxa电子图板，可以对用户标注做标识。

wfwling12 · 发表于 2015-4-14 08:54:44

本帖最后由 wfwling12 于 2015-4-14 08:57 编辑

pccad中有个插件可以完成。检查假尺寸，并显示红色

wfwling12 · 发表于 2015-4-14 09:02:00

cloudpeng 发表于 2015-4-14 08:47 static/image/common/back.gif
$ {2 A1 F! S8 x: ?; a6 ^: Z3 Vcaxa电子图板，可以对用户标注做标识。

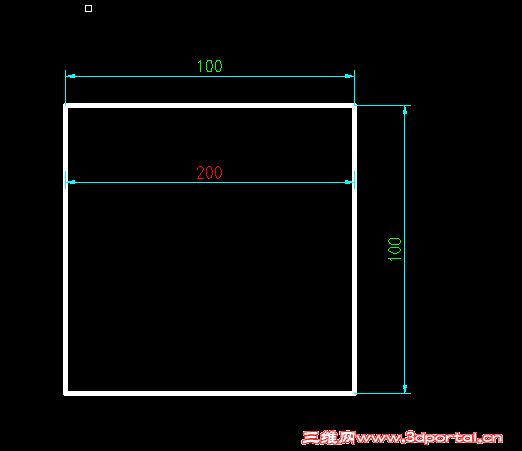

貌似没我的方便啊。我的是一张图中所有的假尺寸都显示为红色。

yewco · 发表于 2015-4-14 11:02:19

CAD自带的应该没这功能

cloudpeng · 发表于 2015-4-14 15:37:15

wfwling12 发表于 2015-4-14 09:02 static/image/common/back.gif
3 Q" Q$ u+ e2 ?; k6 e+ K0 {" z8 y貌似没我的方便啊。我的是一张图中所有的假尺寸都显示为红色。

对。从楼主题目来看，CAXA的这个功能，并没有达到楼主的要求。而且我没有用过PCCAD和燕秀之类，真没有发言权呢。
但CAXA启动快，操作流畅，按图框自动缩放所有标注样式的比例，用起来还是比较舒适的。

欠你一世情 · 发表于 2015-6-5 16:26:35

单一加工图纸问题还不大，要是直接电脑转加工，那就惨了，全部都错。

igmq · 发表于 2019-10-15 19:52:52

燕秀真的很好用。谢谢！

huwenliang · 发表于 2020-5-29 21:29:51

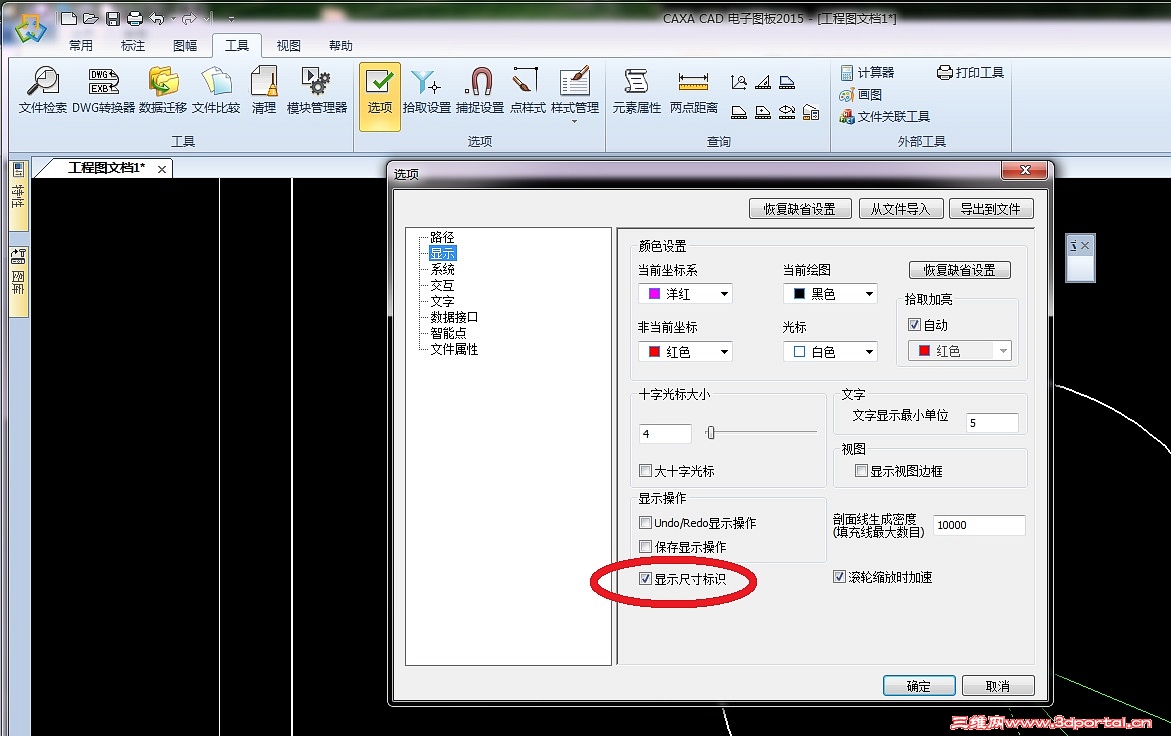

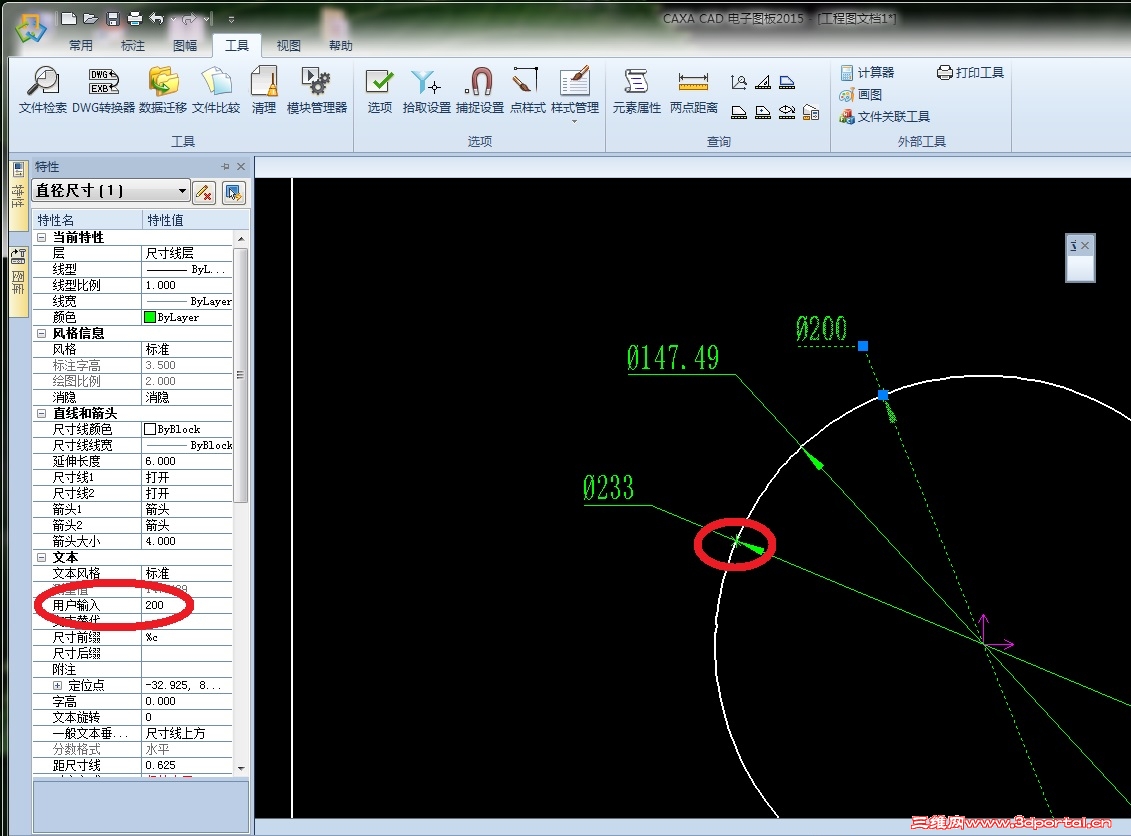

在CAXA的工具__显示尺寸标识。

huwenliang · 发表于 2020-5-29 21:32:59

在CAXA的工具__显示尺寸标识。

阿帕奇 · 发表于 2020-7-16 08:33:24

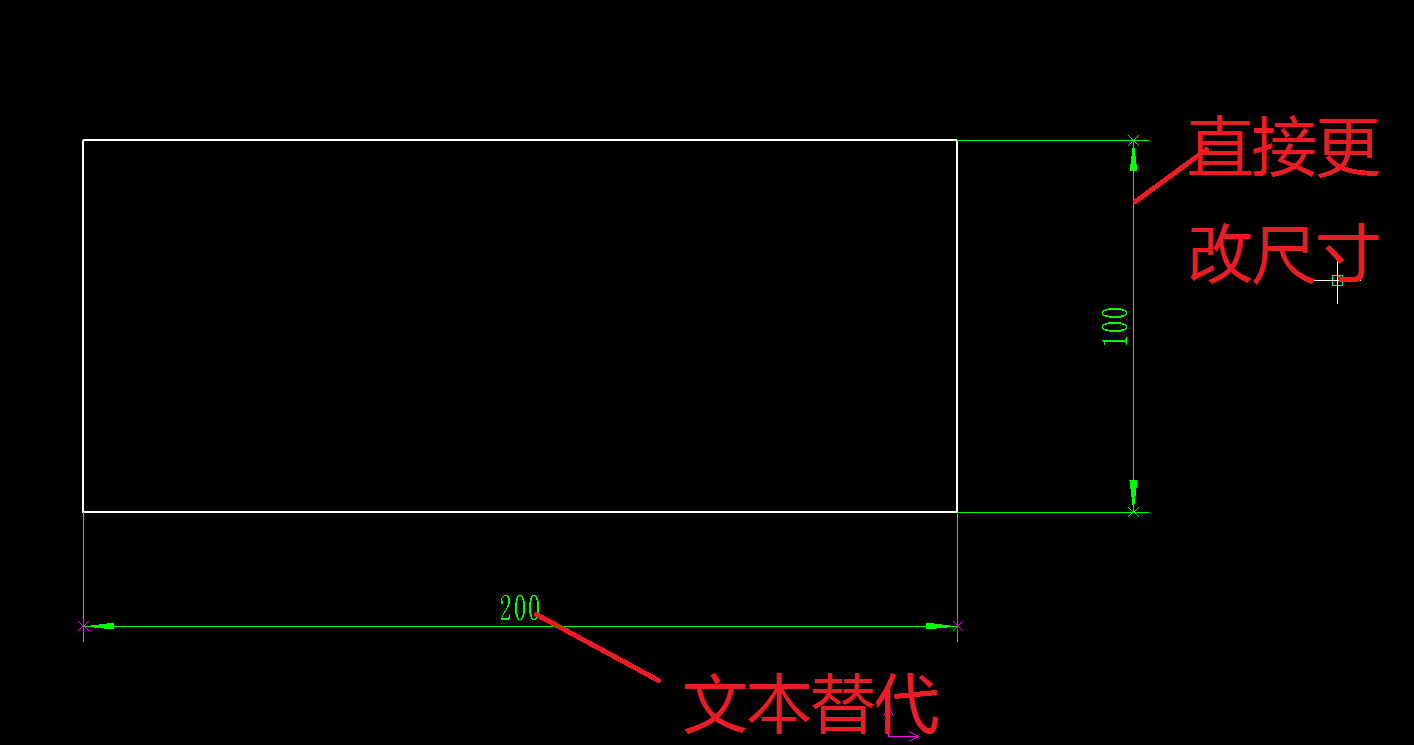

我用的是2020版本，两种假尺寸，软件提示的标记
