请问，几个关于模型项目输入尺寸的问题

何笑我

有几个问题请问一下
1、阵列生成的特征如何才能带上尺寸呢？
1 r1 S$ U, ^5 I8 E9 B* \1 Z5 F' e+ @2、如何让倒角的标注变成C1的形式
4 J9 ?( k- s8 {/ N7 E! G# J" {3、如何自动生成虚拟交点，
$ [! M+ S: k$ p8 X% S8 n9 T/ p
9 k; f' v3 y: F* J# B' V& {2 a0 Z希望各位常用这个功能的高手指点一下，这几个手动添加或者修改倒也不麻烦，不过还是希望能自动输入进去，谢谢了

何笑我

寂静天花板 发表于 2015-5-28 15:21 static/image/common/back.gif
! e4 T8 k& g( R: N2 [( H1特征生成的特征，什么意思，只要是特征都有尺寸
& v& z1 v1 @5 }6 |( {+ T2直接在实体上倒角，但属性管理器上的倒角尺寸是距离和角 ...

7 q! @$ j) y* L; ?4 _0 C  s第一是这个意思，比如说我在零件图上阵列了四个孔，用模型输入尺寸的时候，孔的间距尺寸并不会出现，还得手动标注，我想在模型输入尺寸的时候能直接出现孔的间距，不知道能不能实现。
& q3 H& O, z: g- C+ M2 U
第二个 如果直接标注的话，通过设置45°倒角就可以自动显示为C1，但实体输入尺寸就没办法啊，只能删了再输入，毕竟标注角度和长度看起来比较乱，也不符合习惯。
7 P2 d. e) n2 |' W6 T6 X$ Z
第三个我试了一下，只有圆角能出来虚拟交点，倒角出不来呀，而且如果用中心矩形的话，虚线也显示出来了，得不偿失，还是一个一个画好点。。。

* }* o6 A0 [5 R" f" u" asolidworks还得改进啊，谢谢您的回答了

keilei001

软件毕竟只是设计的辅助工具，不可能满足所有人的要求，更不能完全代替人的手工操作。

zy_seven

阵列时把标注间距点开

板上沙丁鱼

  [- ?. c) s+ S# o7 I7 C9 b

zy_seven 发表于 2015-6-1 11:16 static/image/common/back.gif
阵列时把标注间距点开

2 s5 f1 S9 [" D2 F  p这个只能够对草图有效果，阵列特征就没用了

何笑我

寂静天花板 发表于 2015-6-1 17:21 static/image/common/back.gif
/ _3 @2 X: Z( Z& v7 \, ~3 y特征阵列一样有驱动尺寸

请问这个特征阵列的尺寸能不能设置成标注所有尺寸呢，就是所有孔的间距都自动标出来。。。

何笑我

寂静天花板 发表于 2015-6-3 15:51 static/image/common/back.gif

; U; G/ i  K" y& x% w# F0 Y对呀，就是这个效果，请问能自动生成么

何笑我

寂静天花板 发表于 2015-6-4 14:30 static/image/common/back.gif
9 o% B7 ^! q. b6 T- h5 `在模型中标注好，在工程图中使用模型项目就可以自动生成。所谓的自动生成，都是模型中有特征尺寸，然后才能 ...

' g$ U; o5 U. i$ k* Z- L。。。那不是还是手动标注了么，而且标注里面的数量也不会随着阵列的变化而改变，除非自定属性，不过那样太麻烦了

何笑我

寂静天花板 发表于 2015-6-4 15:57 static/image/common/back.gif
谁手动标注的，你不手动，电脑都不会自动开机。你Y的太逗了。所谓自动标注是你定义的吗

* a: X- [1 M# ]; F; p  N& w“谁手动标注的”看不懂什么意思，你的意思是说你的不是手动标注的吧

阿帕奇

何笑我 发表于 2015-6-4 15:35 static/image/common/back.gif
7 F0 \: t$ R/ h+ w。。。那不是还是手动标注了么，而且标注里面的数量也不会随着阵列的变化而改变，除非自定属性，不过那样 ...

; `2 j5 p3 `$ [0 f5 Z天花板给你举的例子是自动的，论坛里也有类似的帖子，你可以使用搜索

何笑我

阿帕奇 发表于 2015-6-5 08:07 static/image/common/back.gif
天花板给你举的例子是自动的，论坛里也有类似的帖子，你可以使用搜索

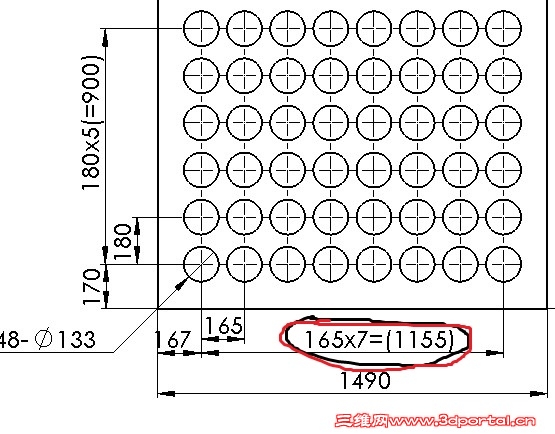

) U* y7 a, Q0 p0 Z; Z 我是想知道圈起来的这部分是不是自动生成的
