请问如何快速生成右侧视图

何笑我 · 发表于 2015-6-6 13:01:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

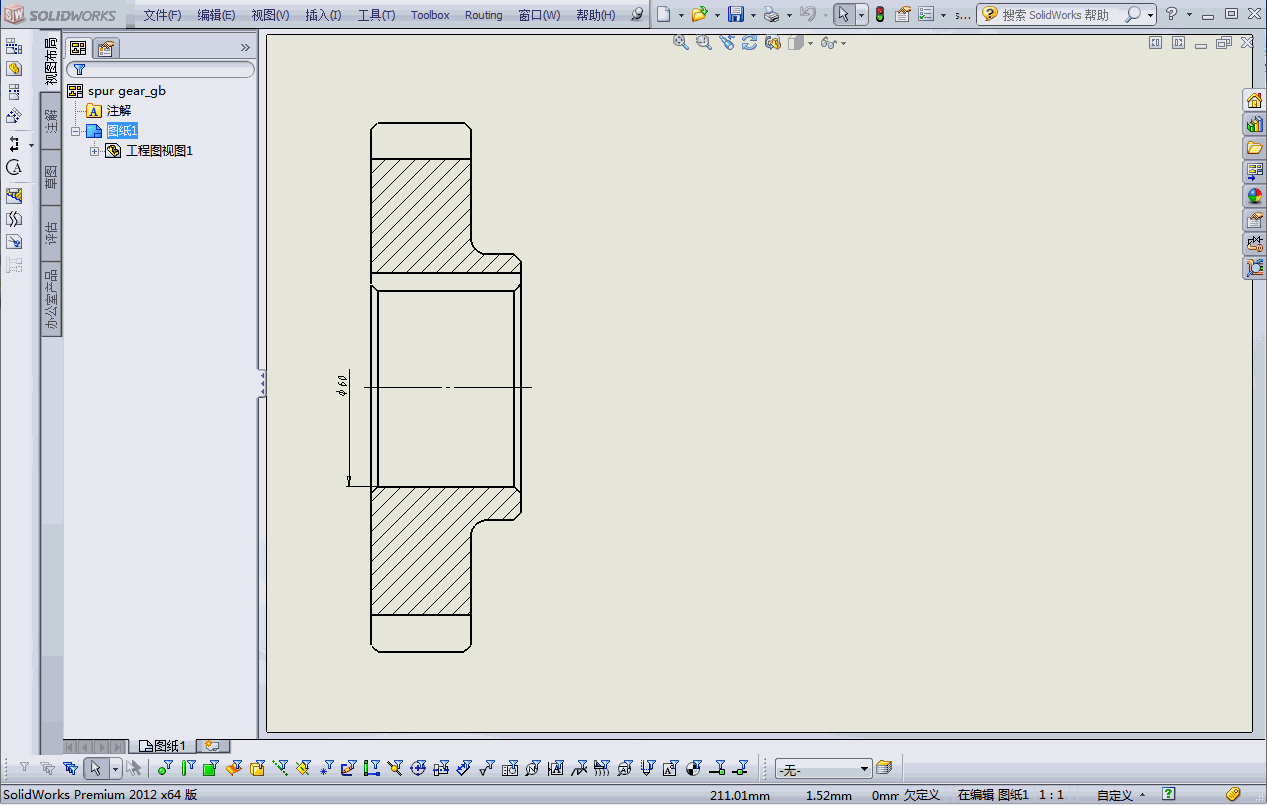

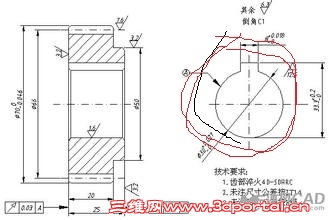

，如图不想手画，怎么能快速生成右侧的图呢

我爱用acad · 发表于 2015-6-6 20:21:20

这个视图这么简单，手画可能更快。

不想手画的话，生成右视图后，转成CAD，把多余线条删除就好了。

yuyanliang12 · 发表于 2015-6-6 20:51:27

0.5秒就可生成

jinqin11 · 发表于 2015-6-6 21:46:33

本帖最后由 jinqin11 于 2015-6-6 23:06 编辑

生成完整的视图，点击多余的线，右键可以隐藏掉。按住CTRL或者SHIFT可以连续选择，
完成

何笑我 · 发表于 2015-6-8 08:46:28

寂静天花板发表于 2015-6-7 07:40 static/image/common/back.gif/ P$ Q7 l/ x7 l
敢问楼主，多快叫快速，有标准吗

你认为简单的就叫快，你咋不问我什么叫生成呢

kevin1985 · 发表于 2015-6-8 10:12:01

可以尝试用局部放大视图来做，先生成真正的右视图，拖到图框外，再生成右视图的局部视图，搞定

何笑我 · 发表于 2015-6-8 12:33:46

kevin1985 发表于 2015-6-8 10:12 static/image/common/back.gif
2 v% ^, k" L/ C3 i$ A/ }$ L) l! @可以尝试用局部放大视图来做，先生成真正的右视图，拖到图框外，再生成右视图的局部视图，搞定

我不知道你的版本怎么样，我的2012sp4，局部视图边界无法隐藏

NC@jiang@nan · 发表于 2015-6-8 20:09:54

这个不就是直接一个左视图吗？投影出左视图，然后隐藏不需要的线条或者剪裁视图就可以了吧

jinqin11 · 发表于 2015-6-8 22:11:28

2012，局部视图的框是在的，高版本可以去掉
也可以，转换实体引用，复制移动出来

何笑我 · 发表于 2015-6-9 08:06:28

jinqin11 发表于 2015-6-8 22:11 static/image/common/back.gif
* R/ m( [+ Z& W1 i( O, b" N& ^# w' b! {2012，局部视图的框是在的，高版本可以去掉
, g% x$ x% { E( Y9 y( x0 [% q也可以，转换实体引用，复制移动出来

谢谢，也是个不错的办法，死软件总能玩出新花样，哈哈

阿帕奇 · 发表于 2015-6-9 08:10:57

jinqin11 发表于 2015-6-8 22:11 static/image/common/back.gif. k6 P: I/ I6 V+ X/ S% w3 T
2012，局部视图的框是在的，高版本可以去掉; l& k5 m( v6 I
也可以，转换实体引用，复制移动出来

可保持和原来的关联性吗？
我在2015sp3版本试过，没有关联性

hero522 · 发表于 2015-6-9 08:47:02

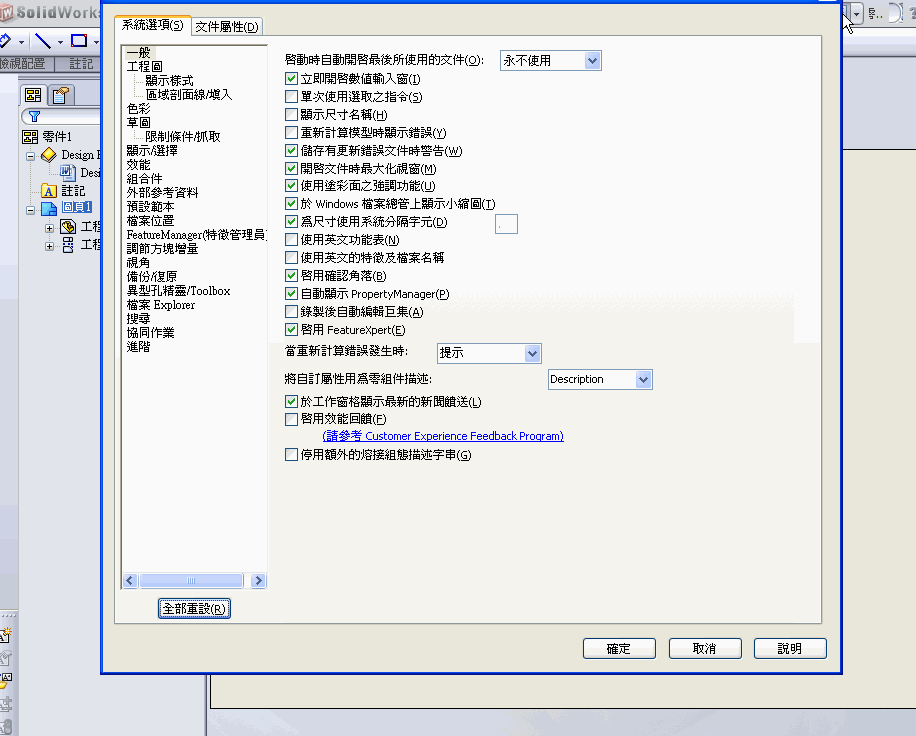

如果常用建議這樣設定

caption_cn · 发表于 2015-6-9 09:47:48

我是使用7楼+4楼的方式。
关联性必须保留，否则手绘得了，呵呵。

何笑我 · 发表于 2015-6-9 09:56:54

本帖最后由何笑我于 2015-6-9 09:58 编辑

hero522 发表于 2015-6-9 08:47 static/image/common/back.gif
! _; l2 }0 G% c, ^* i7 [如果常用建議這樣設定

哈哈，好方法，而且这个思路在其他一些问题上也可以很好的借鉴啊，思维发散~~！另外，看您应该也是TW网的用户吧

jinqin11 · 发表于 2015-6-15 19:43:33

本帖最后由 jinqin11 于 2015-6-15 19:44 编辑

阿帕奇发表于 2015-6-9 08:10 static/image/common/back.gif
. |3 W* F: a: F e7 e# ]* K可保持和原来的关联性吗？ }) \3 E4 d' `5 Y7 a4 S
我在2015sp3版本试过，没有关联性

仔细研究了下，可以隐藏原图，保留转化实体引用的线

阿帕奇 · 发表于 2015-6-16 08:12:03

jinqin11 发表于 2015-6-15 19:43 static/image/common/back.gif; Z. i/ Q. T6 w Z p
仔细研究了下，可以隐藏原图，保留转化实体引用的线

是，但是和原图没关联性了（即不能随3D模型自动更新）

我爱用acad · 发表于 2015-6-16 09:04:23

生成右视图后，把多余的线隐藏掉，可保持和原来的关联性。

pzhzs · 发表于 2015-6-16 09:29:08

本帖最后由 pzhzs 于 2015-6-16 09:52 编辑

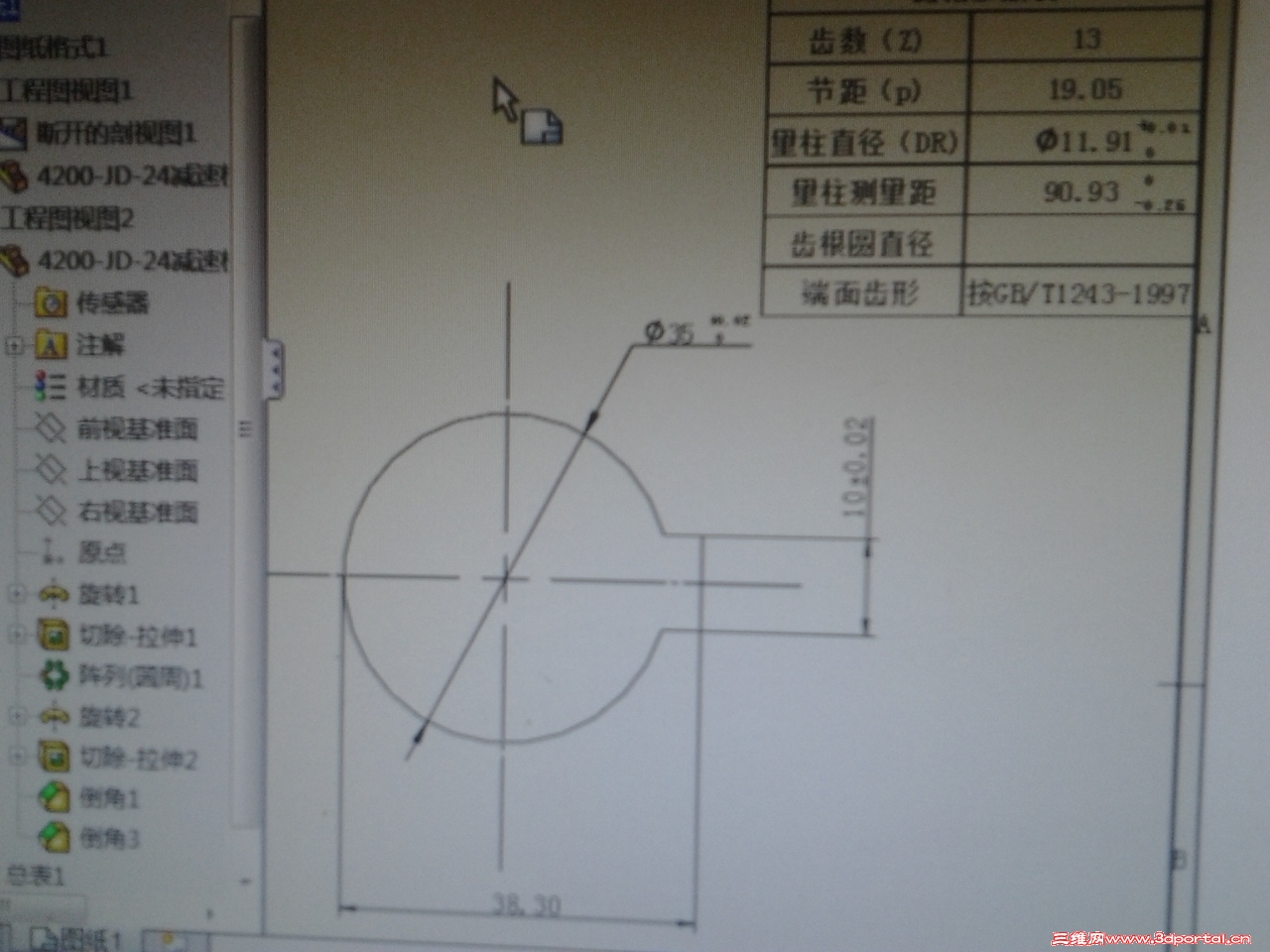

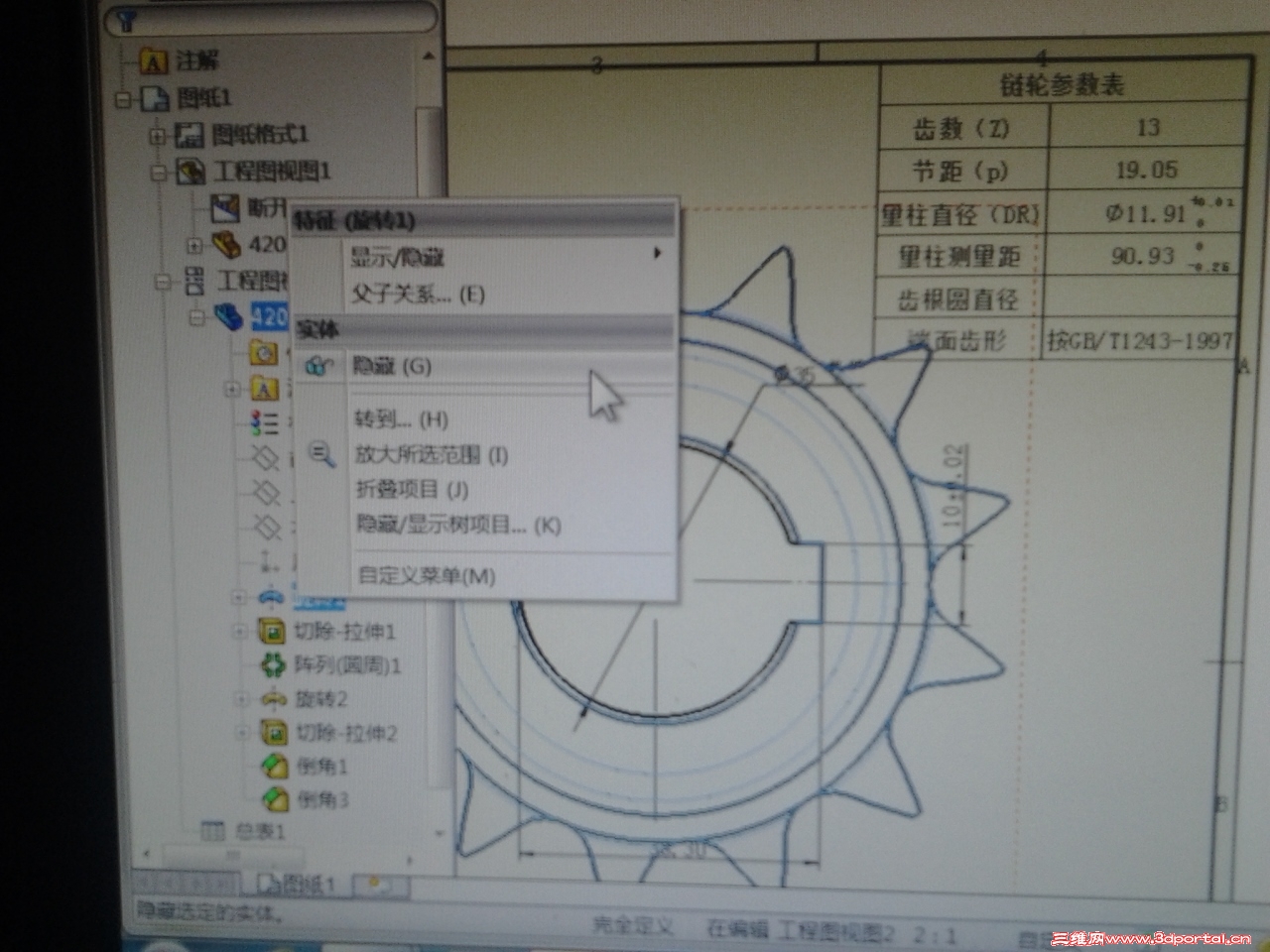

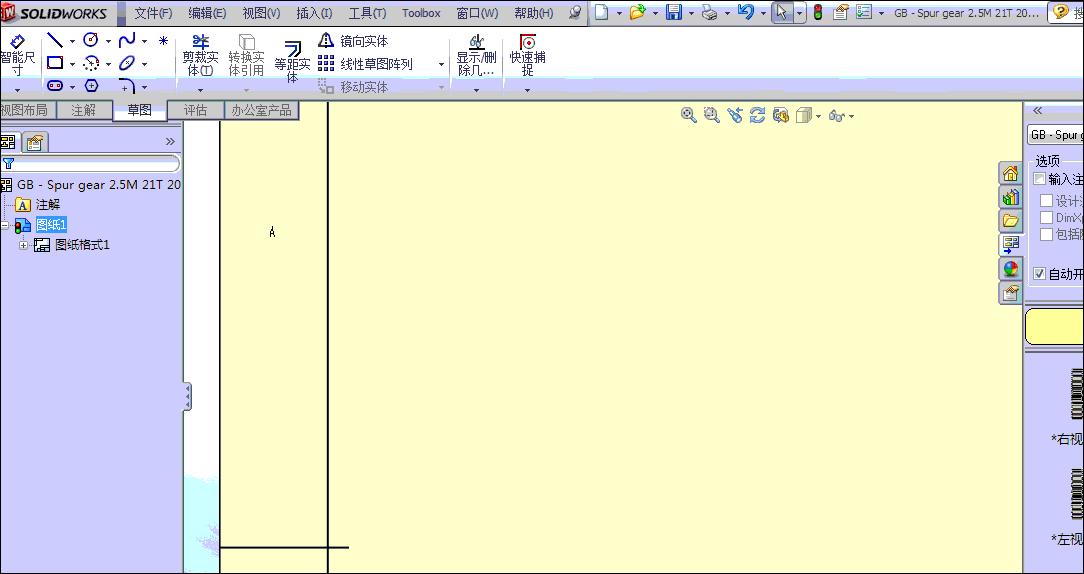

不知道这样的方法是否符合楼主的意愿。

何笑我 · 发表于 2015-6-16 11:10:55

pzhzs 发表于 2015-6-16 09:29 static/image/common/back.gif
& M) E# s6 Q: v# m/ i' ~) y; O不知道这样的方法是否符合楼主的意愿。

这就是我在用的方法，

综合对比后我觉得这样最合适

pzhzs · 发表于 2015-6-16 14:18:33

寂静天花板发表于 2015-6-16 12:10 static/image/common/back.gif5 b' q/ q' x# _3 ?6 V' w
齿轮链轮这么出图是不合适的，其它的有毂槽的轴类零件可以这样出图

我也觉得这样出图不适合。
这里只是按楼主的意愿演示一下操作方法。

yh2008 · 发表于 2015-6-17 08:33:29

jinqin11 发表于 2015-6-8 22:11 static/image/common/back.gif
( Z9 Z+ L2 o- ~$ v- L2012，局部视图的框是在的，高版本可以去掉
( \+ X% g3 E) J7 g. T9 l也可以，转换实体引用，复制移动出来

此方法不错支持

yh2008 · 发表于 2015-6-17 08:34:56

pzhzs 发表于 2015-6-16 09:29 static/image/common/back.gif0 `3 m2 x. h) y8 g2 P+ ]9 g6 @5 I
不知道这样的方法是否符合楼主的意愿。

这样做零件才是关联性的
