辊筒类零件（焊接的）制作工程图

jinqin11 · 发表于 2015-6-13 21:20:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

辊筒类零件焊接的，轴不剖视，要有键槽的的剖视图
生成主视图，选择断开的剖视图，留下主轴键槽，
点击主轴剖面线选择无，隐藏断裂剖视线条，


jinqin11 · 发表于 2015-6-14 07:19:04

大家碰到这类零件怎么制作

luanguangtao · 发表于 2015-6-14 09:11:54

轴缺少的线，手工画上

SWSWSWsw · 发表于 2015-6-18 10:15:20

没看懂，剖的时候把轴排除在外，不就行了么？

啥都没准 · 发表于 2015-6-18 12:57:33

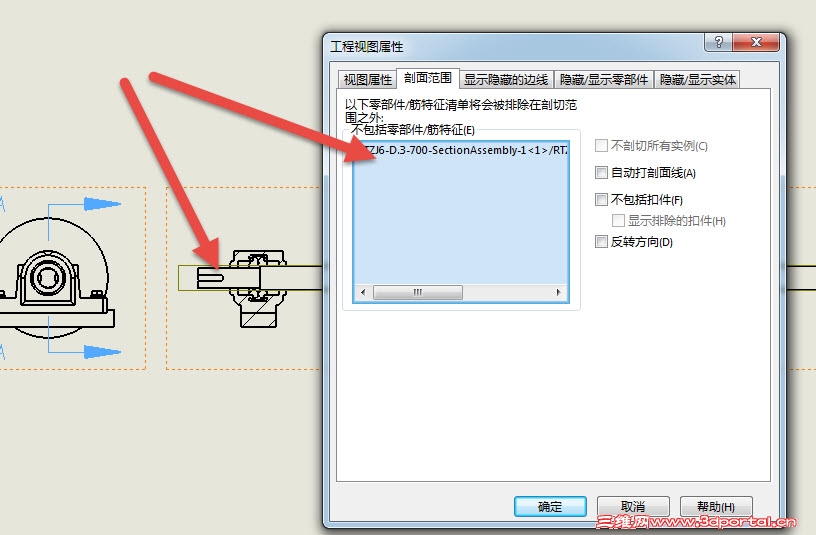

剖切视图属性，把不想剖开的选上就是了

lhl2008 · 发表于 2015-6-18 17:40:11

楼上说的没错，直接排除不剖的零部件即可，无需像楼主那样麻烦！

jinqin11 · 发表于 2015-6-18 21:36:46

寂静天花板发表于 2015-6-18 18:29 static/image/common/back.gif
, F$ j& T+ v f/ |- m4 Q如果是装配体工程图，当然好办；问题是楼主那个是多实体的零件文件。

还是你老眼尖

SWSWSWsw · 发表于 2015-7-2 15:49:06

做设计不考虑加工工艺，才会建出这种模型来。

板上沙丁鱼 · 发表于 2015-7-2 16:11:32

零部件建模，只能将筋特征排除在外，其他的剖面范围不知道怎么样

CalvinHO · 发表于 2015-7-2 17:39:33

把轴一起剖，然后隐藏轴上的剖面线。再补两条台阶位的竖线。

jinqin11 · 发表于 2015-7-2 20:23:17

SWSWSWsw 发表于 2015-7-2 15:49 static/image/common/back.gif m% I6 \* M% E- W" {( T% F; M& w
做设计不考虑加工工艺，才会建出这种模型来。

不知道我这样模型跟工艺有什么关系？

jinqin11 · 发表于 2015-7-2 20:24:05

SWSWSWsw 发表于 2015-7-2 15:49 static/image/common/back.gif. a4 |1 o; [ j5 s5 p. D' B
做设计不考虑加工工艺，才会建出这种模型来。

我还真加工好这个零件了

SWSWSWsw · 发表于 2015-7-3 10:25:28

jinqin11 发表于 2015-7-2 20:23 static/image/common/back.gif
" A' X# S' j. Z( o& A5 M3 y. E不知道我这样模型跟工艺有什么关系？

今天得闲，我就说两句。
懂工艺的人，建的模型。和不不懂工艺的人建的模型。有天壤之别。
如果你只是做造形或工业设计。可以不考虑加工性（但别人要为你考虑）。
但像这个焊接辊筒，如果不考虑加工工艺，建出的模型一点用都没有。
建模型前要考虑的问题很多。一是用料，如你的辊筒，考虑用多粗多厚的钢管。
二是焊接时的定位。你那两根筋板就没法焊，因为没有定位台阶，要用焊接工装。
三是你那轴，不同的工艺，决定加工余量大小。一种方案是先将筋板焊在钢管上，先粗加工，孔与轴留有配合。焊好后，精加工。
建模不考虑加工艺的那是艺术家。
考虑工艺建模的才是工程师。
如果你不是艺术家，又不考虑工艺性，那只能说明你年轻，够任性。

shzx2007 · 发表于 2015-7-3 10:33:39

剖面草图绕过轴端台阶试试。

hsqslllw · 发表于 2015-7-3 14:54:16

从工艺上讲，你这是个废品。

jinqin11 · 发表于 2015-7-3 19:08:57

本帖最后由 jinqin11 于 2015-7-3 19:28 编辑

hsqslllw 发表于 2015-7-3 14:54 static/image/common/back.gif# E4 n1 Z! k( ]8 q0 W
从工艺上讲，你这是个废品。

轴因为简单不另外出图，
零件是用来带动皮带，运输煤块的，几乎没有公差，只要位置度，和两头的轴承位置，
不知道你从那里可以看出我工艺有问题。

jinqin11 · 发表于 2015-7-3 19:09:46

hsqslllw 发表于 2015-7-3 14:54 static/image/common/back.gif7 Y) D/ x6 J# h0 F$ w
从工艺上讲，你这是个废品。

你的意思不会叫我用整个料加工吧？

jinqin11 · 发表于 2015-7-3 19:12:02

SWSWSWsw 发表于 2015-7-3 10:25 static/image/common/back.gif
5 {. R( d0 _3 h2 e今天得闲，我就说两句。8 Y/ E4 M5 [6 ` \, M; u
懂工艺的人，建的模型。和不不懂工艺的人建的模型。有天壤之别。
0 g( W6 q8 `3 c+ d4 z$ R如果你只是做 ...

水平差，看不懂你表达的意思

SWSWSWsw · 发表于 2015-7-6 11:40:24

jinqin11 发表于 2015-7-3 19:12 static/image/common/back.gif
, ?% @ I1 J& {; S5 s水平差，看不懂你表达的意思

建模要考虑工艺性，和如何出工程图。

不靠谱的江静 · 发表于 2015-7-6 19:52:40

对于结构简单的轴，个人认为这个建模思路是没有问题的，如此建模既可以表达轴与辊筒的位置关系，出图还能省事
有些工作精度要求不高，工艺上的问题可以少考虑一点
没有必要钻“工艺”这个牛角尖，我个人认为，“工艺”和“设计”是一个级别的
真正懂设计的人是不会轻易强调设计的重要性的。

不靠谱的江静 · 发表于 2015-7-6 19:55:07

对于楼主的问题，我想说
没有必要在一个视图上做如此之多的剖视
楼主的这个视图表现其位置关系就好
对于轴，建议楼主选择实体附一个图，这样表达的会更清楚，尺寸的标注也会更清晰。

jinqin11 · 发表于 2015-7-6 20:16:43

Atropos′ 发表于 2015-7-6 19:55 static/image/common/back.gif* q/ s$ d) J7 D- l$ f+ a1 V& L: V/ @
对于楼主的问题，我想说" E$ n, o% A4 T* C
没有必要在一个视图上做如此之多的剖视
5 x4 @' T& V" f3 c' h' |1 d8 j楼主的这个视图表现其位置关系就好

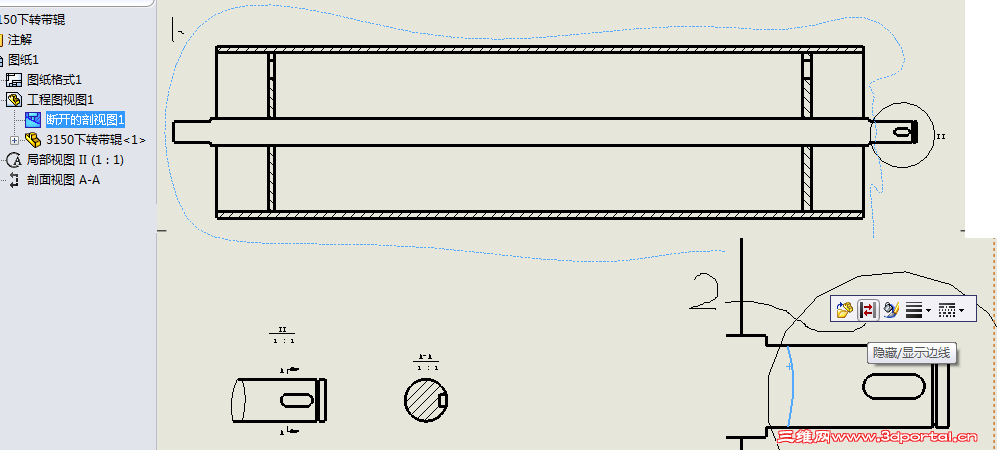

2号是放大图，显示隐藏边界线
本身主，I和轴键槽剖视
