solidworks工程图图层问题讨论

yh2008

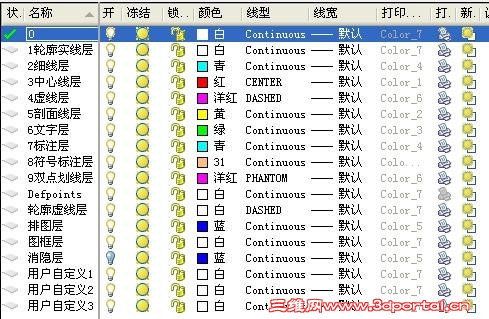

大家在用SW出图时其工程图中的图层一般是怎么分的。如下图分的图层
5 |8 V9 M9 Y7 ~$ b5 z+ i( K
# ]1 x. Q9 }/ C7 y+ N9 t) S6 ?8 t# J& `- e
! @) d2 y$ W. ^* T7 b% d& o以下的分层
$ M8 R) J  K/ B/ b8 g

cloudpeng

CAD 工程图标准    一、参考标准  GB/T  14689—1993，GB/T 代表推荐性国标，14689 是发布顺序号，1993 是年号。参照标准：制图标准中的图 纸幅面和格式（GB/T  14689—1993） 、比例（GB/T  14689—1993） 、字体（GB/T  14691—1993） 、图线（GB/T  17450 —1998 和 GB/T 4457.4—2002）。  二、图纸的幅面和格式                 (图纸的基本幅面及图框格式简图)

( H( H# j# q$ H. H七、CAD 样板图及一般制图的图层   设置图层和线型
4 J' ?1 R+ Y* b6 @9 o' n, i4 Y  Z图层名  线型  颜色  说明  用途
! F- P2 u9 f3 A01  Continuous  白  粗实线  可见轮廓线、剖切符号用线
8 T" w7 N8 t1 D  {: w, X" X02  Continuous  绿  细实线  尺寸线和尺寸界线、剖面线、重合断面轮廓线、过渡线、指引线、基准线、 分界线和范围线
04  Acad.iso02w100  黄  细虚线  不可见轮廓线
2 ~% f, b3 t5 Y  N$ W" e) F( X. y05  Acad.iso04w100  红  细点画线  轴线、对称中心线、分度圆（线）,CAD中用CENTER线型
07  Acad.iso05w100  粉红  细双点画线  相邻辅助零件的轮廓线、可动零件的极限位置轮廓线、剖面前的结构轮廓 线，中断线、轨迹线
" W8 N6 w- H/ t# `! J$ l08  Continuous  绿  尺寸标注
% F0 a" {8 L6 b' x% l  K10  Continuous  绿  剖面符号
11  Continuous  绿  文本（细实线）
) x1 g# B" {) `/ L14  Continuous  白  图框、标题栏

' \* t* s8 V5 i企业应该有自己的标准，你可以参照CAXA做的更细点。
; l$ ^# [) O7 `) U+ X2 ?' h3 h

yh2008

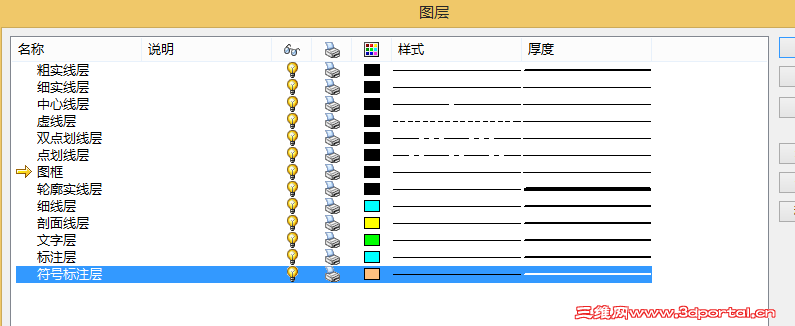

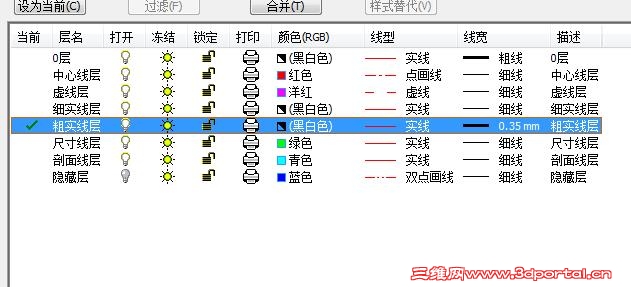

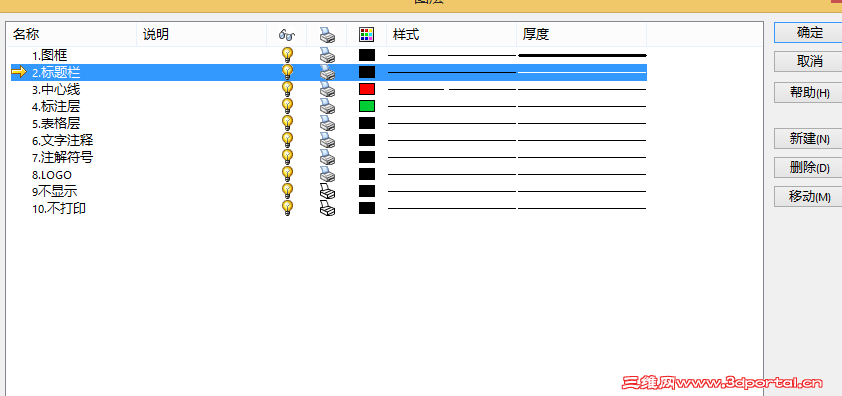

感谢各位的回复，以下是我目前分的层，请大家多多指教
5 V. W! p# E- [. w) O" C3 e
4 K3 j. K8 \7 X) h% o, ~( [
& [' I! _0 S9 v- R5 ~

jinqin11

默认的国标格式图框GB-A3

阿帕奇

yh2008 发表于 2015-6-27 09:27 static/image/common/back.gif
, C' ^  b1 S1 q+ u+ h感谢各位的回复，以下是我目前分的层，请大家多多指教

5 p& `+ ?/ v5 f3 g一般是和二维软件对应的，方便转图用

ga7zm

分层用处不大，如果直接用SW出工程图，也就分几个。
