[讨论] 用sw画钢结构斜拉撑

[复制链接]
发表于 2015-8-2 18:49:05 | 显示全部楼层 |阅读模式 来自: 中国四川乐山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

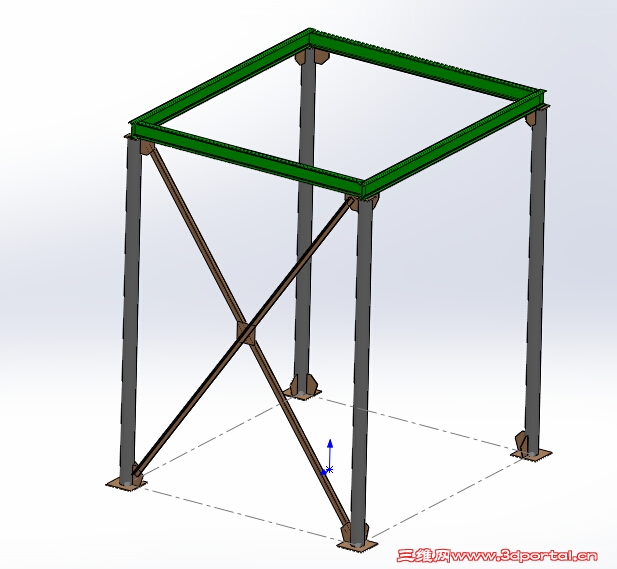

先看看效果
) r( Y! a7 s8 }6 ?* U4 m QQ截图20150802182656.jpg
, G9 ^# T# R- n8 ?用角钢做斜拉。
7 X" t* U! X5 Z2 q刚接触sw时是先画出斜拉筋板,然后以斜拉筋板的两个面画两根交叉线草图,再用焊件生成角钢,感觉很繁琐,需要两个草图。
: b! N9 v3 d# }( d6 q" |$ U/ ^+ @" k; c; N6 }. K
后来改进了一下$ L4 z) D* h- p7 p! J

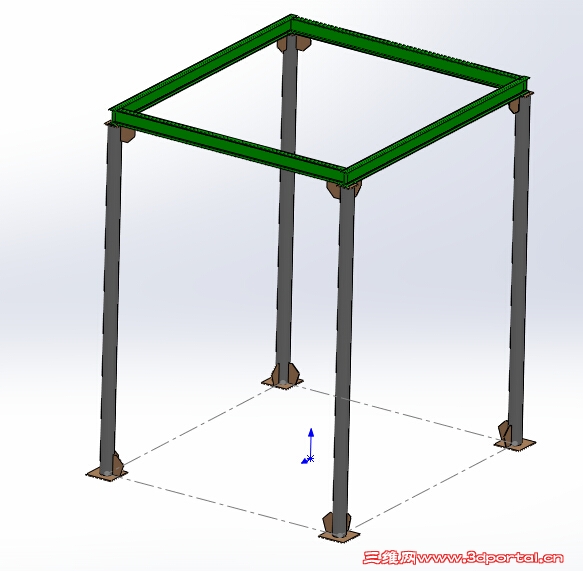

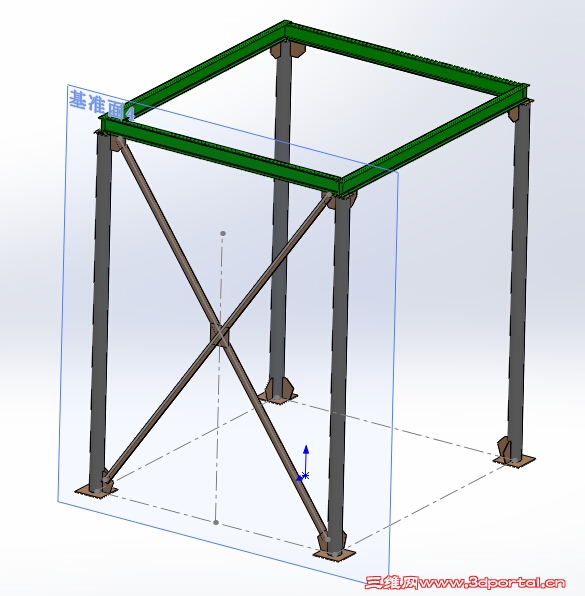

这是基本框架
3 m( ]% n8 a# y* B QQ截图20150802182759.jpg ; a& m9 _0 u# ~
  ], r, o6 E2 |' b5 A

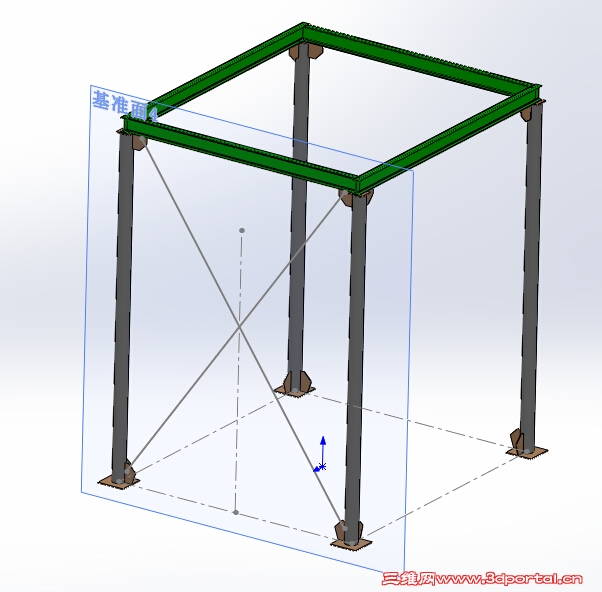

然后以斜拉筋板中心面为基准面画斜拉的两条斜线,是在一个草图中画,其中一根镜像就可以了2 G4 {4 E6 M) h% _! `" O
$ f2 N9 |5 a% {( @! X- l: P. \6 X7 D6 J+ ^3 H8 h- M4 Z8 `' ?

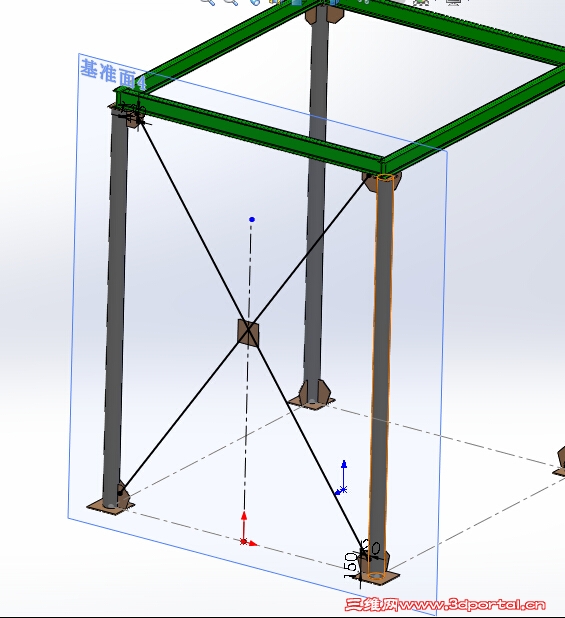

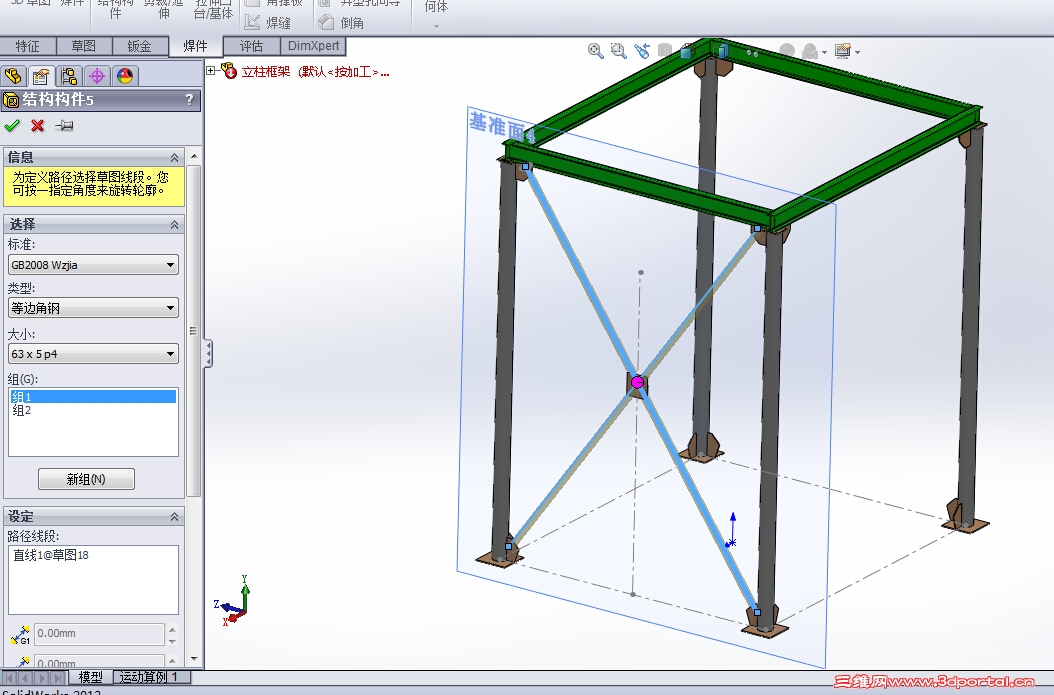

再用焊件角钢轮廓生成斜拉,一个特征完成,用组分别选择两条斜线,按需要调整角度或镜像。
) O! [* z* p: m* Q3 X# U QQ截图20150802182952.jpg
$ Z/ M9 c- i4 J( @( x& q1 V8 _- _/ |! T2 ?

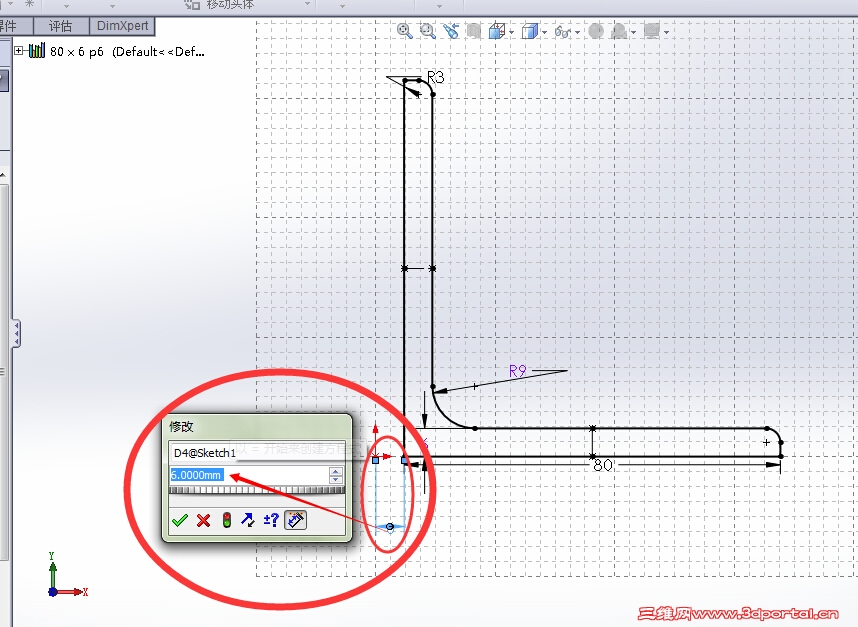

重点就在 草图轮廓线 这个地方,设置角钢的草图偏心距离,这个根据你的斜拉连接筋板的 厚度/2 决定。
9 k- u* ]& b% C0 p& c* Y4 O5 ` QQ截图20150802183138.jpg
1 Q6 ^- k6 _8 U6 x. A5 }8 g
9 ~( C6 s6 [7 t8 b& J1 w这样一个草图一个特征就完成了,感觉是要清爽一些。  x1 V  W! q" `- q4 b$ k( e" d5 I. A
& @6 ^$ I1 H7 F, L# v
这是我个人的一些小经验,如有朋友有更便捷的方法,请分享哦!
& K8 w+ f. E- m" ?& g

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2015-8-3 07:17:16 | 显示全部楼层 来自: 中国山东威海
这样的话就要改轮廓库。。就略微有点麻烦。。。
& I2 x: c: o, y我一般是画一个草图,然后建中心基准面镜像,然后算好角度旋转实体。。
8 ^* u) P2 [( `# ^" k- x, y这样好像也有点麻烦6 T0 K1 Q8 U! B8 i

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2015-8-3 13:23:39 | 显示全部楼层 来自: 中国四川成都
我的思路是画好两条角钢后,直接移动实体,将两根角钢各向两侧移动半个筋板厚度,留出空间画筋板。
发表于 2015-8-3 21:46:15 | 显示全部楼层 来自: 中国广东深圳
楼主不知道有3D草图这个东西么?直接在一个3D草图里就把你这框架全画好了,然后做焊接结构件,选不同的型材就好了。
 楼主| 发表于 2015-8-3 22:29:27 | 显示全部楼层 来自: 中国四川乐山
NC@jiang@nan 发表于 2015-8-3 21:46) }' u; F/ b% y& _: t: j
楼主不知道有3D草图这个东西么?直接在一个3D草图里就把你这框架全画好了,然后做焊接结构件,选不同的型材 ...

- q+ N5 u: n. Q: Y一般斜拉都是对称的 3d草图需要画两次 定位点和尺寸标注感觉有些麻烦,
7 c, l7 ^7 `+ v& ]( D# b7 x平面草图画好 一条线后 就直接镜像出另一根,速度方面应该是要快一些 ,以后修改也方便,主要从这个方面考虑
. p) S; [) O: C5 S' O' A
( k4 m$ S7 }; S0 D5 f, f, O' f6 z9 G轮廓修改其实很快,而且一劳永逸。
, l4 c. n7 `+ E8 t9 k" R" \# x
 楼主| 发表于 2015-8-4 08:40:13 | 显示全部楼层 来自: 中国四川乐山

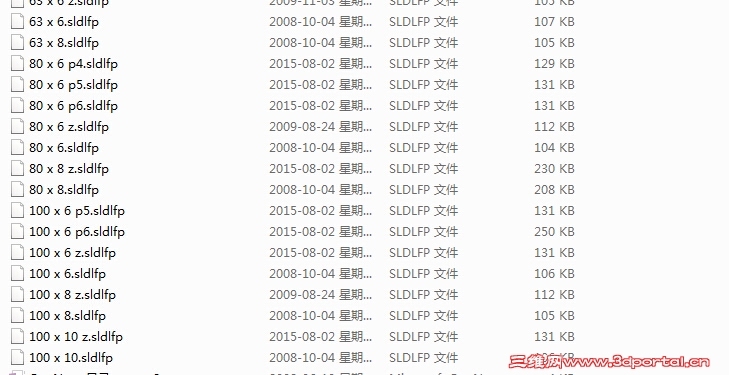

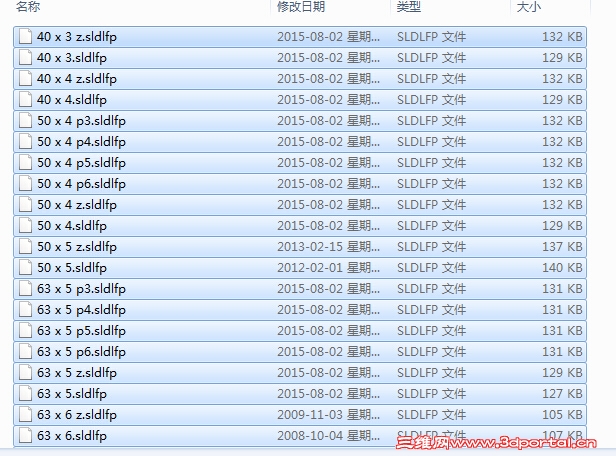

配合画斜撑的 角钢轮廓 4 e& d. @9 V; Y  U4 q& _- @. `) `
就只修改了我常用的几个型号  后面 带 P的就是 ,P后面的数字代表偏离距离# s( R! i, {& b. C2 ^' E4 V
' H: @' H8 V* J, j. V QQ截图20150804083541.jpg
' w0 m- {, z1 e2 j7 `  v 等边角钢.rar (846.07 KB, 下载次数: 1)
发表于 2015-8-4 09:19:39 | 显示全部楼层 来自: 中国湖北襄阳
个人不建议修改焊件轮廓文件,因为建模的时候有一个基准面可以用来镜像就行了。直接编辑命令中的移动实体结合镜像,也可以轻松完成。为了一种应用大量修改焊件轮廓,个人不推荐。4 g6 m6 f/ `, d! @
不过作为解决问题的一个思路,还是认同楼主的认真精神
 楼主| 发表于 2015-8-4 10:57:35 | 显示全部楼层 来自: 中国四川乐山
还是steelworks来的方便,可以在生产时指定焊件轮廓的中心点位置,不用前期或后期修改,这个相当方便
发表于 2015-8-4 11:22:37 | 显示全部楼层 来自: 中国山东济南

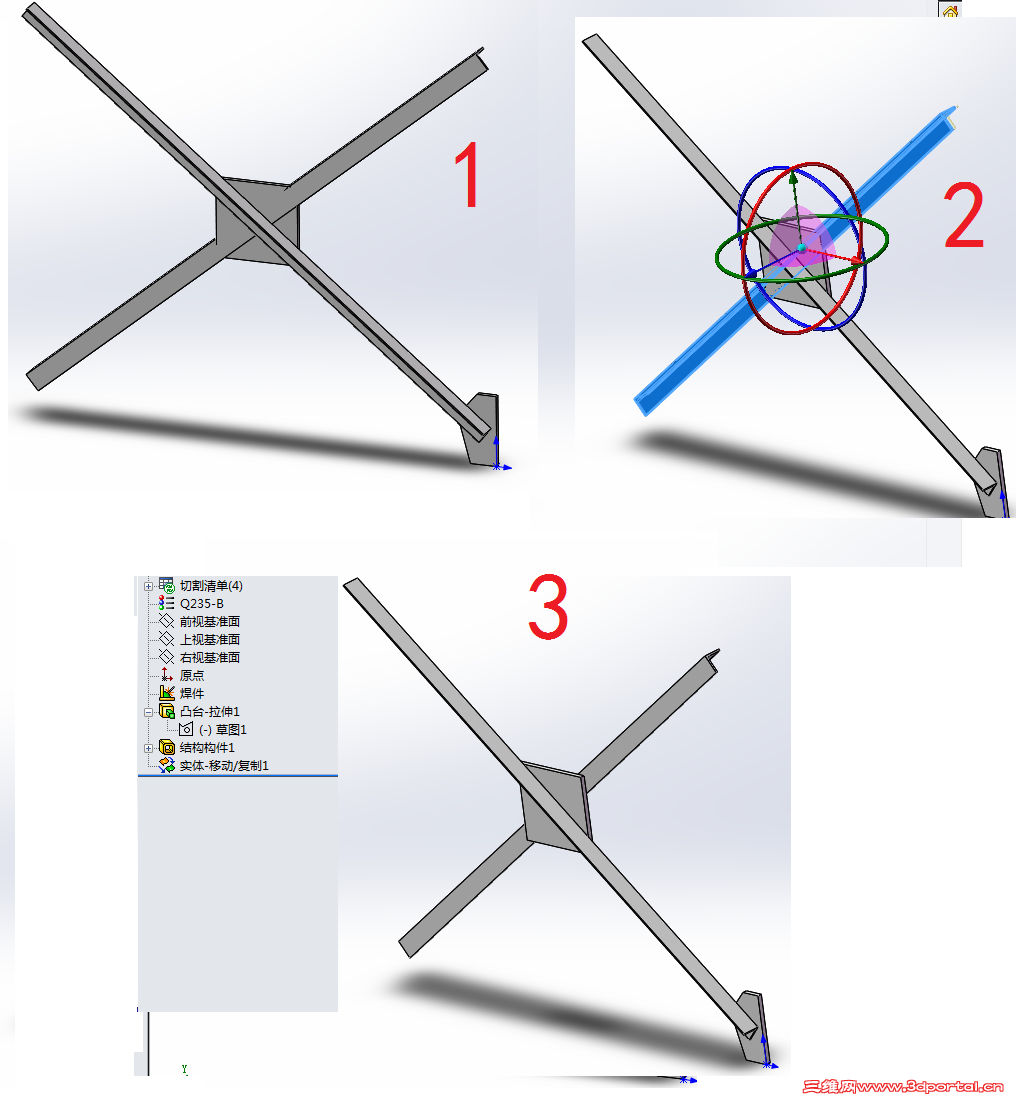

感觉简单问题复杂化了,在画筋板时直接画上斜撑杆线,% [; F7 V. E0 f2 N5 a2 }6 J* k/ q9 t
拉伸(朝一侧,不使用对称拉伸),直接使用焊件功能
! p( N( _, R" \角钢定位使用焊件功能的找出轮廓/或旋转角度
' D* R; a3 F0 i/ g' n' A, O同一草图,同一平面几步就完成了。

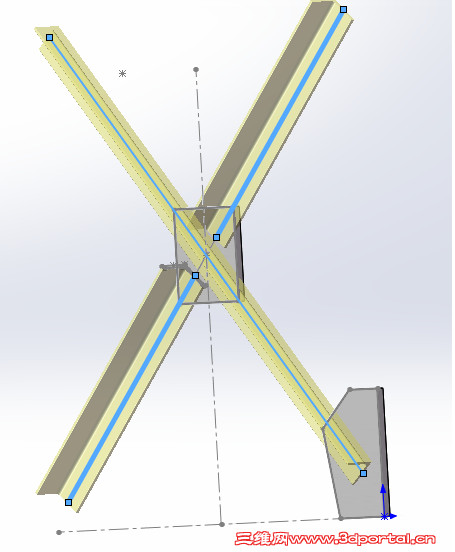

( x8 z# i& V7 [, u: Y6 _ 36.png
+ r: j; [" z% E7 W7 C- F+ s) E
9 L( m$ u. m5 a0 V
 楼主| 发表于 2015-8-4 11:30:02 | 显示全部楼层 来自: 中国四川乐山

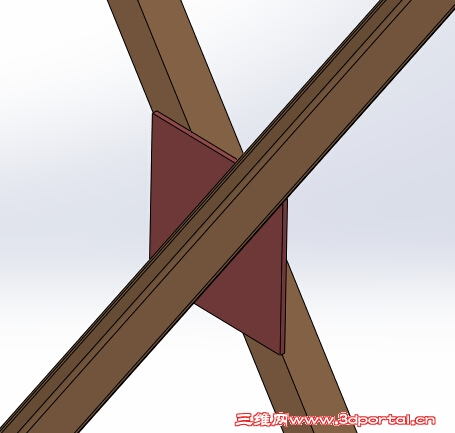

是这种效果
! x* ]& G( X9 m  E+ p QQ截图20150804112946.jpg
发表于 2015-8-4 15:10:09 | 显示全部楼层 来自: 中国山东济南
如果是这样的话,上图即多出一步-移动实体即可。
2 m: [9 h' e# p( ~镜像需要两步先建立中心面 / 镜像& i& @% c& O: q" g8 E( o0 e! Y
焊件轮廓是个标准库,不应随特殊情况修改焊件轮廓。
/ P1 h. L4 s+ a& h因为筋板可能下次变薄或变厚,如果再修改太麻烦。
4 m7 m. y4 ~% ~& h% Y; [" {$ C不建议修改焊件轮廓,
9 a# s2 |! `/ ~. W) q个人意见仅供参考,说的不对的地方,欢迎指教。。# w+ i) ]' b% t9 l  Y/ t
