涨型四方封头3D画法

sany123 · 发表于 2015-9-16 09:07:49

您需要登录才可以下载或查看，没有帐号？注册

x

求帮助，SW画出四方涨型封头，

sany123 · 发表于 2015-9-16 09:10:22

求助用SW画出涨型封头，

steve_suich · 发表于 2015-9-16 10:00:22

sany123 发表于 2015-9-16 09:10
: S, R4 d# k3 y! ]9 K* l. [求助用SW画出涨型封头，

不懂什么意思

xiayongjun · 发表于 2015-9-18 08:12:16

直接上图啥样的

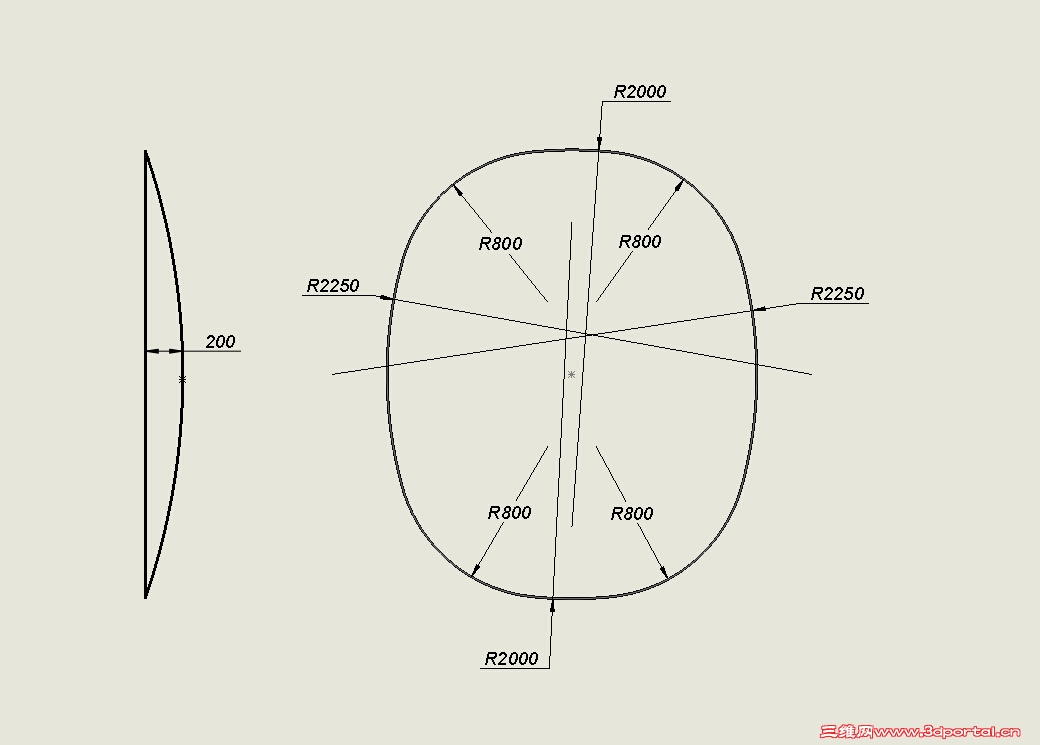

sany123 · 发表于 2015-9-19 14:07:45

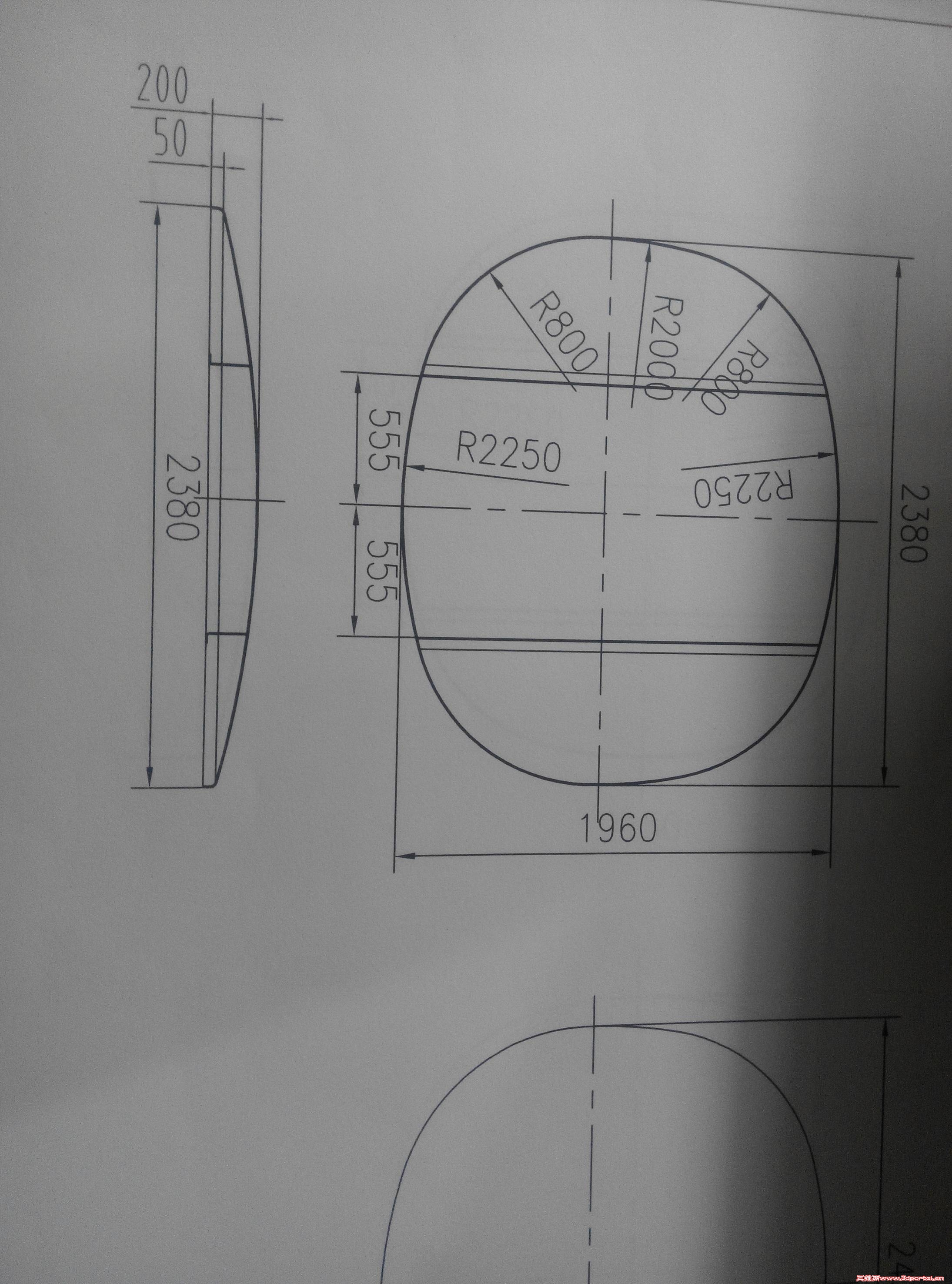

麻烦各位了，就是这个图形。谢谢

lhl2008 · 发表于 2015-9-19 20:59:07

你的图纸没有表达清楚，不知是不是这样

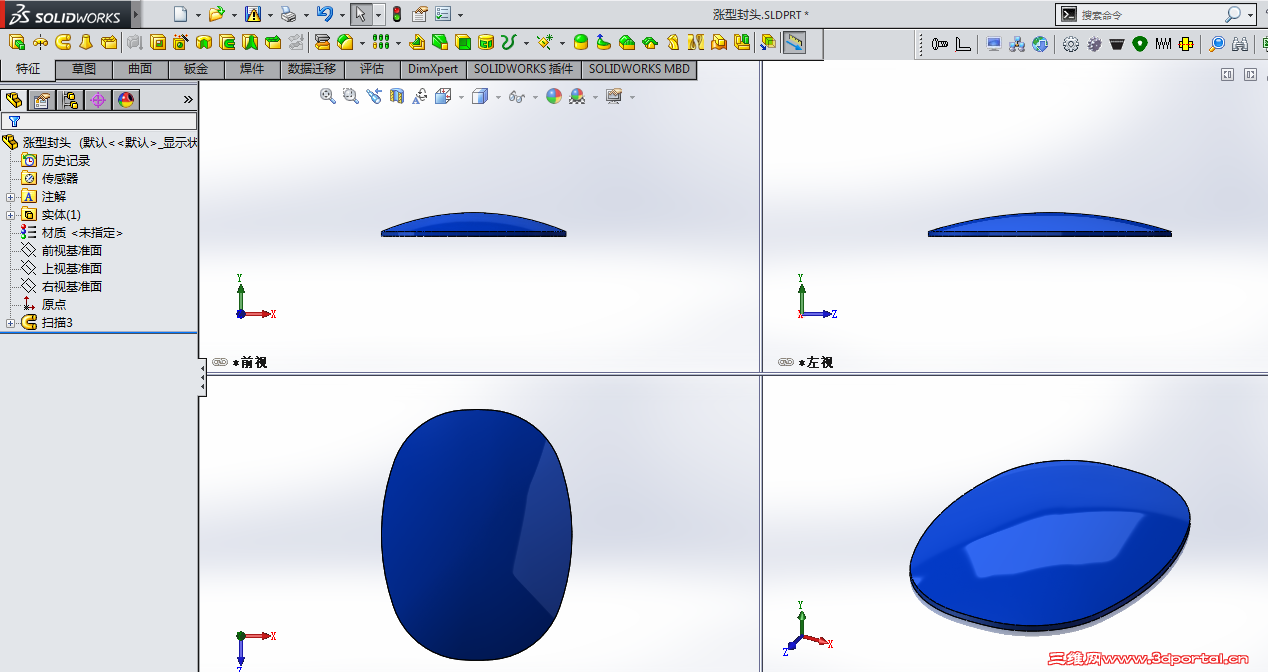

lhl2008 · 发表于 2015-9-19 21:54:30

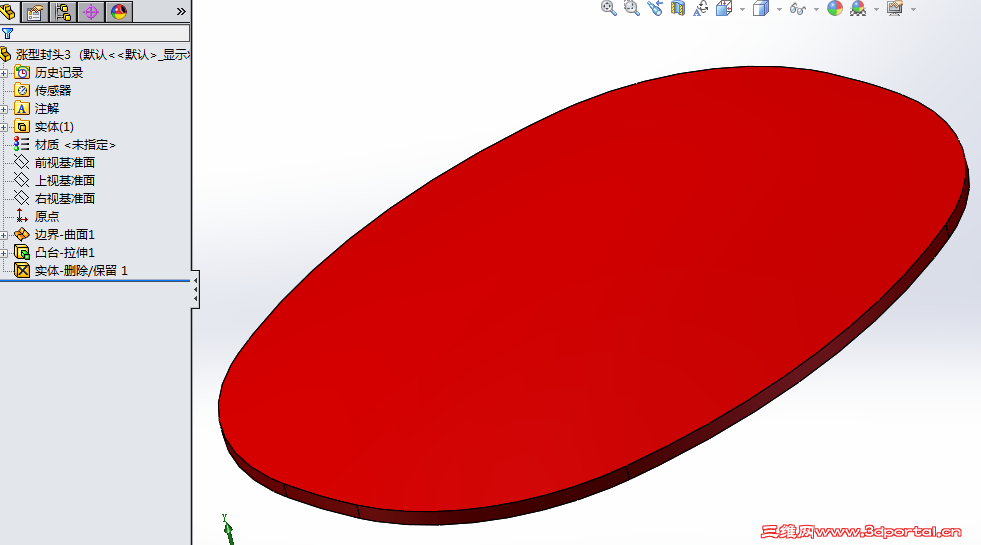

另外一种做法：

wangyaoqiang · 发表于 2015-9-20 09:07:04

简单点，用圆顶就可（两头）

sany123 · 发表于 2015-9-21 08:51:10

是这样的，可以教我怎么画吗

阿帕奇 · 发表于 2015-9-21 09:08:03

二维图纸就是你最好的老师，每个视图都告诉你了做法
如果你狠懂得投影

danilso · 发表于 2015-9-23 13:55:30

xiayongjun · 发表于 2015-9-24 08:38:44

阿帕奇发表于 2015-9-21 09:08
* D/ @% A+ \+ Z5 Z3 U( l& D8 i二维图纸就是你最好的老师，每个视图都告诉你了做法* U$ W0 ^: A2 T, R% r6 e* E9 w
如果你狠懂得投影

这种属于涨型封头，估计不太好投影。实际生产中对突出圆弧没有具体尺寸，只有涨到一定高度要求。因为生产中是用液体在高压下将圆弧挤出的，只要涨到规定高度，曲面相当于在液体压力下自由成形。

xiayongjun · 发表于 2015-9-24 08:40:43

danilso 发表于 2015-9-23 13:55

请教能否形成薄壁？5mm或者4mm厚

xiayongjun · 发表于 2015-9-24 08:44:43

本帖最后由 xiayongjun 于 2015-9-24 08:48 编辑

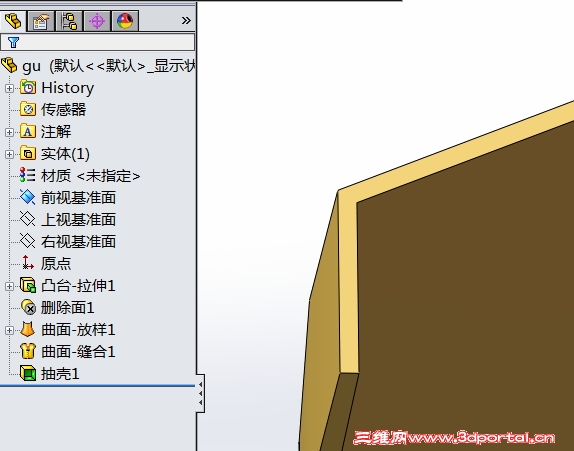

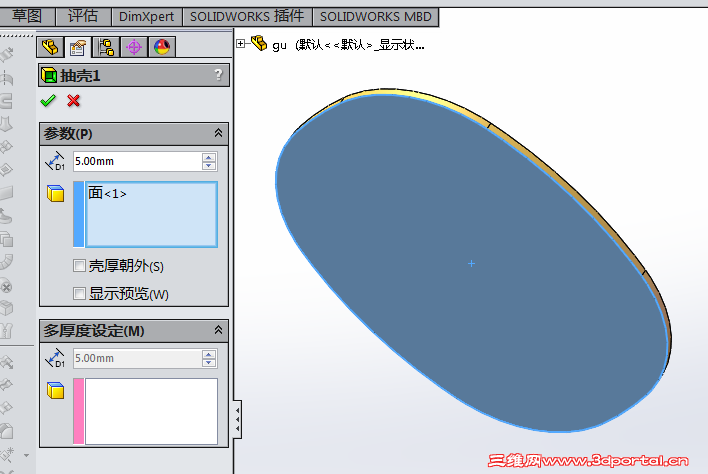

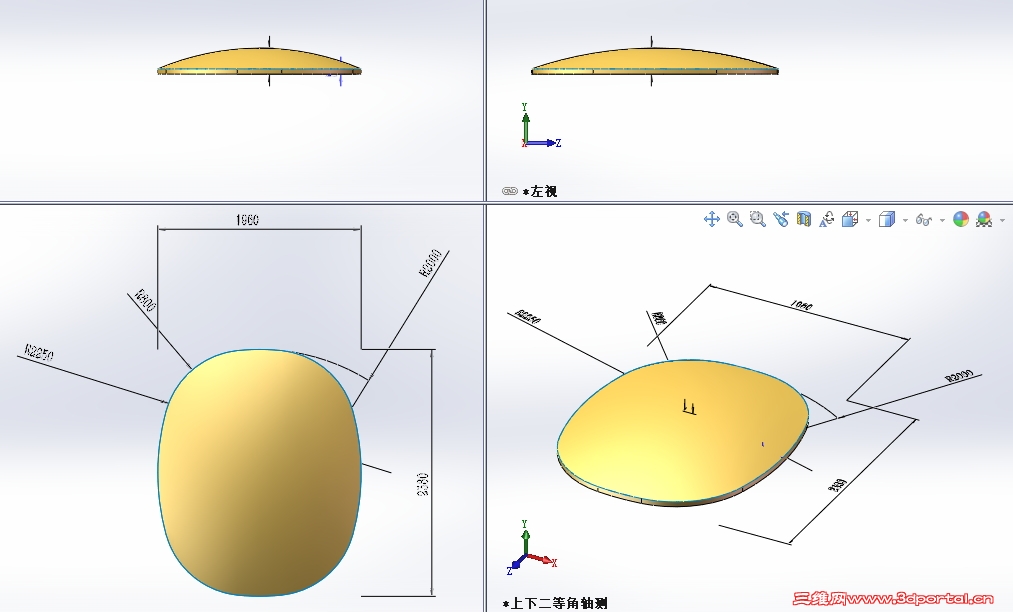

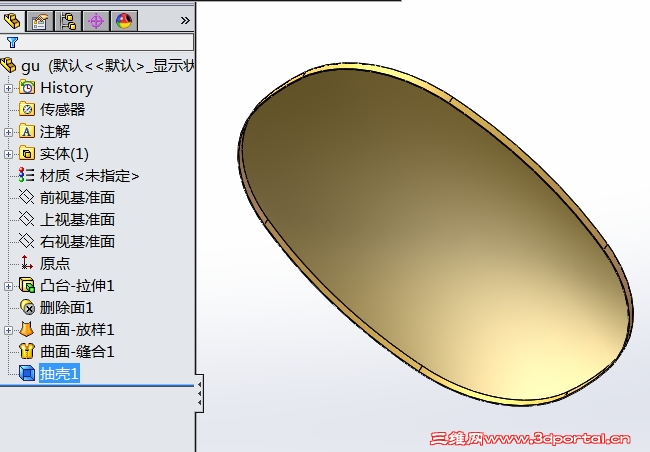

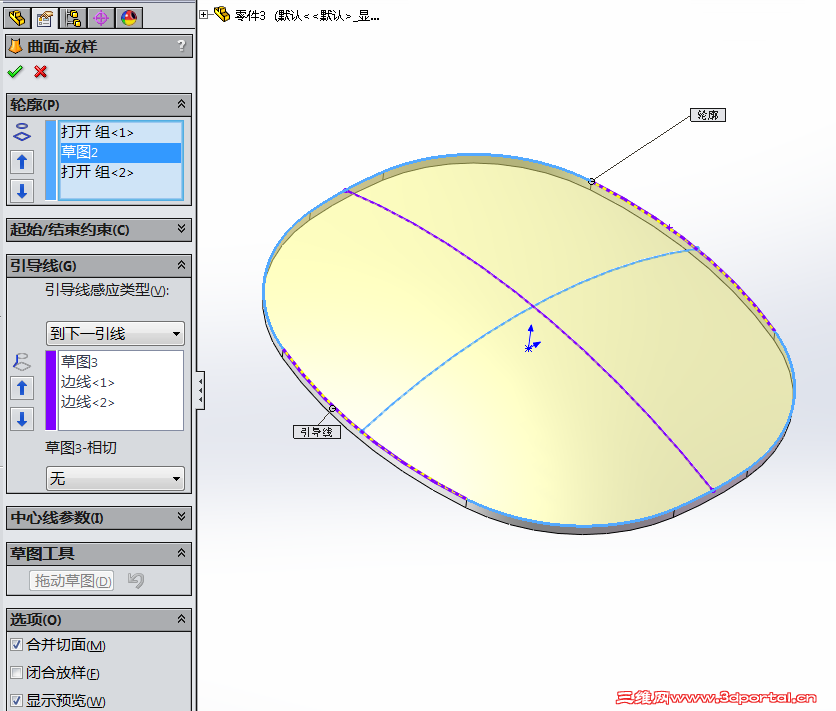

对曲面不熟悉，附件是放样近似画法，供参考，对于展示罐体三维图或者二维表达主要尺寸应该足够了。

danilso · 发表于 2015-9-24 09:01:37

xiayongjun 发表于 2015-9-24 08:40
% ?# T0 i- Z& ^. ~& J& ~请教能否形成薄壁？5mm或者4mm厚

啥都没准 · 发表于 2015-9-24 09:10:06

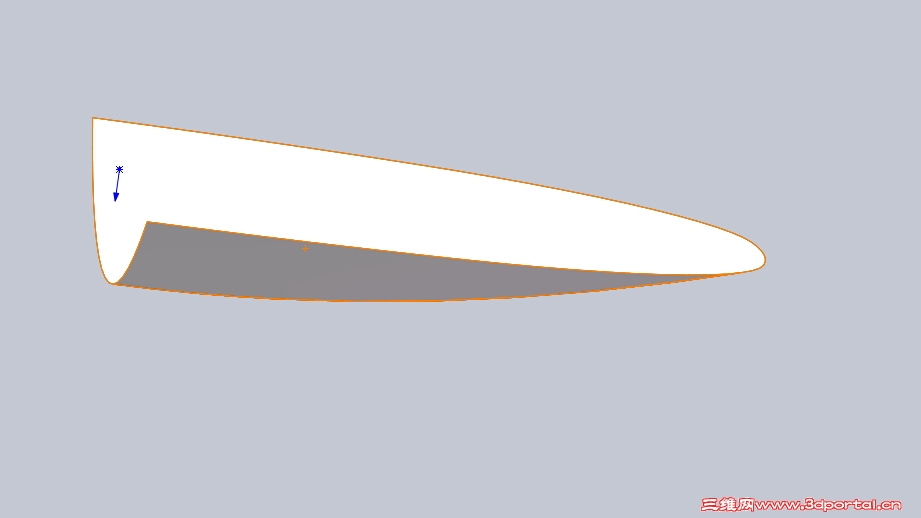

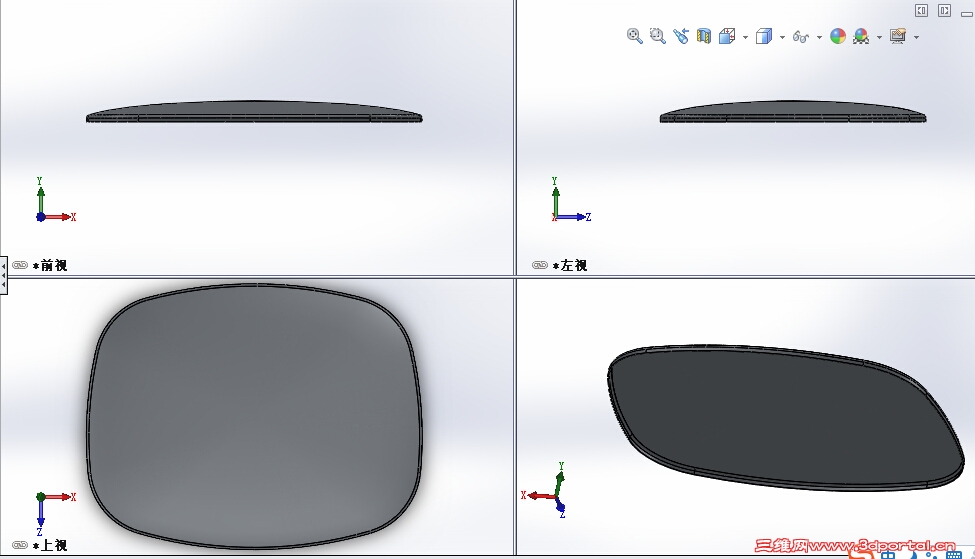

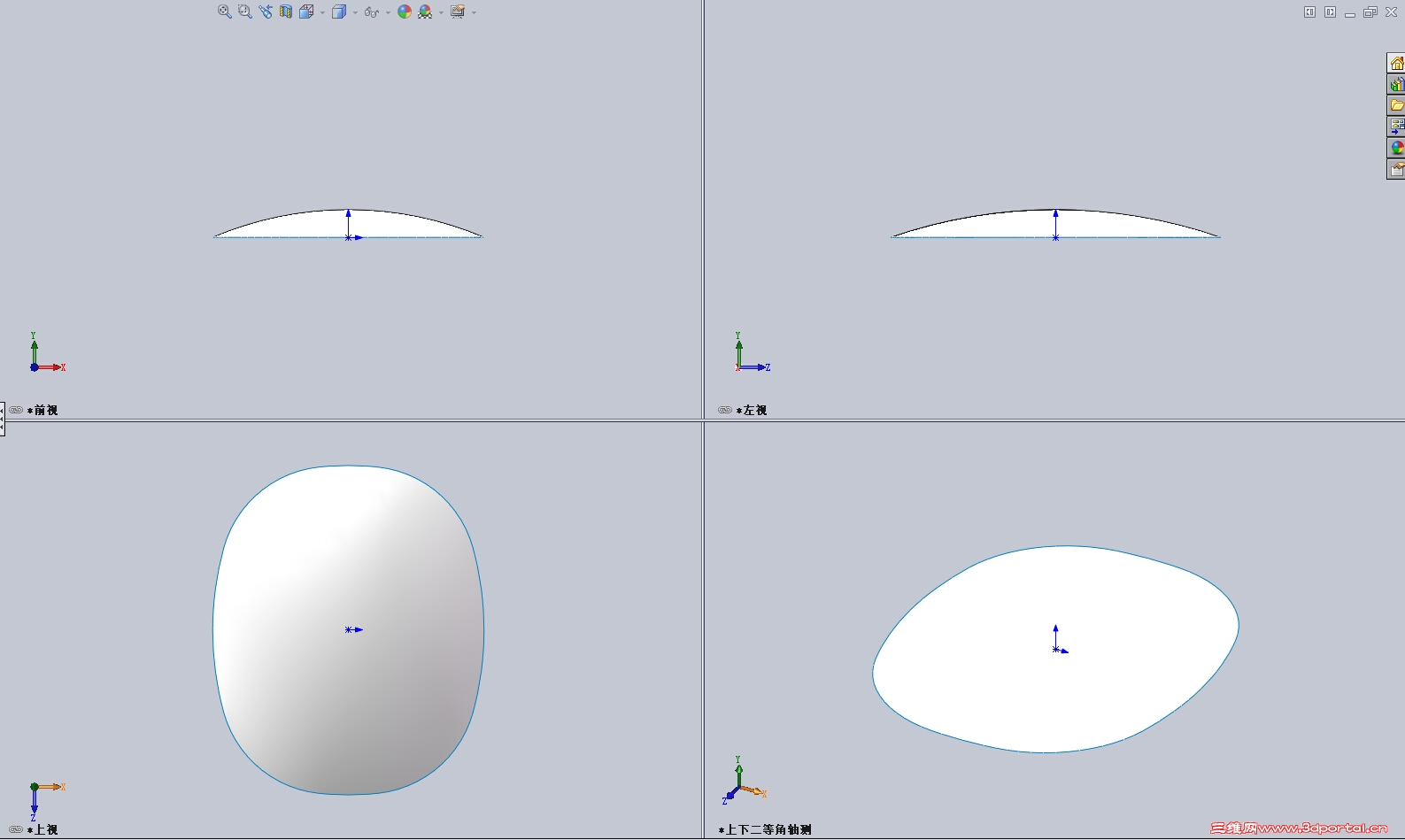

感谢D大抛砖引玉，献丑了

阿帕奇 · 发表于 2015-9-24 12:47:42

xiayongjun 发表于 2015-9-24 08:38
# x. ]! p' V0 g# i这种属于涨型封头，估计不太好投影。实际生产中对突出圆弧没有具体尺寸，只有涨到一定高度要求。因为生产 ...

那就自由发挥画呗

，知道自由还被思路限制住

sany123 · 发表于 2015-10-3 15:29:10

xiayongjun 发表于 2015-9-24 08:44+ L# m, `3 ~ l" `3 z" {
对曲面不熟悉，附件是放样近似画法，供参考，对于展示罐体三维图或者二维表达主要尺寸应该足够了。

你好，可以把版本降低点吗/我的SW2010版本的
