中望3D快速创建放射视图，清晰展示产品装配思路

Abby001

       在日常生活中，我们购买的各种产品中，附有的说明书内容中都会有产品分解图（如下图1所示），用于引导用户进行装配，或者帮助用户了解产品组装结构。这种立体、清晰、直观的分解图，工程师称之为“放射图”，主要是用于表达零件之间装配关系的说明。而随着行业运作精细化发展的需要，放射图不仅仅是用在日常用品、工业产品的装配使用说明中，还越来越广泛地被应用于机械制造中。这能使加工操作人员对操作需求一目了然，而不再需要像以前一样花大量时间来看清楚个装配图，从而提高了工作效率。

图/ 产品分解图

. x) `7 E* m: l  F8 }4 _/ w/ Q: s

       目前，这种放射图是可以通过三维CAD设计软件功能操作来实现的，并不需要工程师另外去画图设计。下面我们通过实例，向大家介绍下中望3D在放射图的方面的相关功能。

       中望3D2015SP版支持自定义和自动炸开两种操作，方便工程师在创建放射视图时，可结合实际需求来操作。

       首先，使用中望3D完成产品的设计及装配，或者使用中望3D直接导入使用其它软件创建的装配模型。

图1 产品导入

; j4 J9 S0 v) E* c, b  S1 v

       有了模型后就可以开始创建放射视图，具体操作步骤如下：

       第一步：点击放射视图图标后出现下面对话框

图2 放射视图操作对话框

       第二步：点击对话框中的“添加步骤”，进入移动对话框，选择要移动的零件做位移或者旋转操作

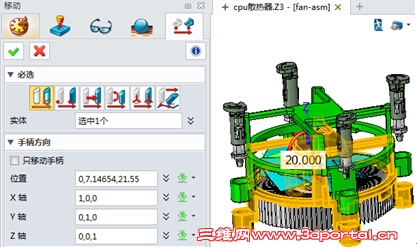

图3 移动对话框

) D  X( E8 b4 }( T4 B$ x

       第三步：移动完成后点确认退出，再点“添加步骤”，重复操作，直到把各零件移动到相应的位置，最后完成分拆，如图4-图6所示

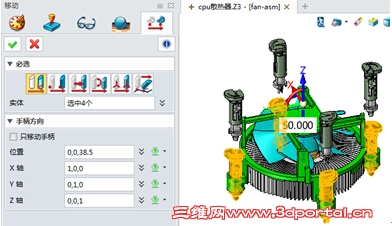

图4 移动零件

$ G  ]+ a5 b/ Y% B" f

图5 移动零件

图6 分拆完成

3 b+ H: ?* T/ z4 b& K8 ]* l, T# B

       第四步：完成组件分拆后，还可以通过动画来展示分拆及组装过程

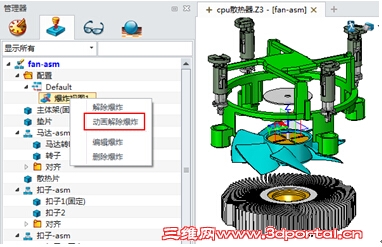

图7 动画解除放射选择界面

! j3 U7 E1 V; b3 [" e

       第五步：工程师可以根据需要，点击“放射视频”功能，把需要输出的放射视图输出为AVI格式的视频。

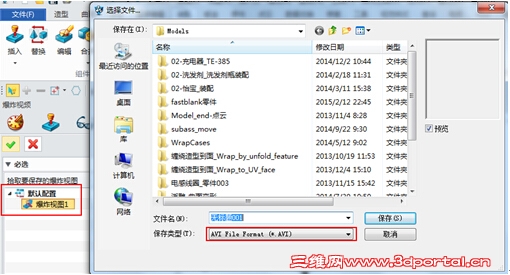

图8选择要输出的放射视图输出为放射视频

3 ~, d- z. K) P; l5 ^4 r' ?

       以上介绍的即是自定义放射视图的相关操作步骤。当然，工程师也可以通过自动放射功能来添加放射视图。

       只需要点击“由自动放射添加”，根据需要指定炸开距离，即可自动生成放射视图，具体操作可参考图9-图11。

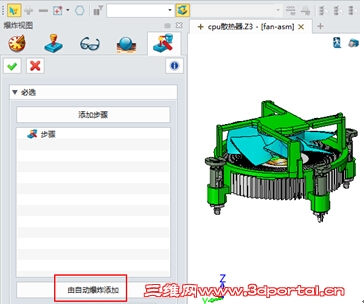

图9 自动放射添加

; v5 h; E8 T$ `0 d

图10 指定炸开距离

* b& D# b2 g# Q& f

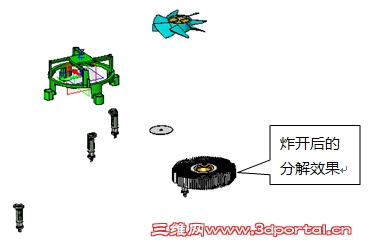

图11 炸开后的分解效果

7 L6 b1 o+ e% e& Y

       通过以上自定义和自动炸开这两种方式，工程师们都能高效便捷地获得放射视图，以便在出工程图的时候，根据需要进行放射视图的调用。

图12 出工程图时调用放射视图

$ ^3 A5 H- P& G& }8 X3 Y

       借助中望3D的放射视图功能，工程师们可以更加快捷高效地把产品装配的思路和效果，通过工程图或者AVI视频，向用户或者下游环节的对接人员进行直观、清晰、生动的展示。
