NX 10 CAD What's New Sketching (2)

坤德科技

随着Siemens NX 10的发布，我们可到看到NX的功能得到了很多的增强，下面就NX CAD部分，我们对NX 10 CAD What’s New开始介绍。

首先介绍的部分是Sketching的第二部分。

5、创建草图Splines（Creating sketch splines）

在建模环境下的一个活动草图内，通过以下命令：

4 C7 ]; S2 a7 p& P2 U: s/ x

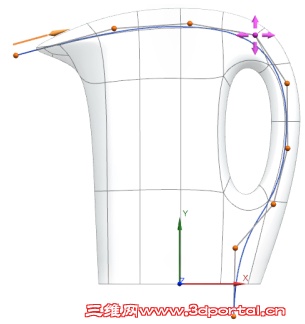

在创建和编辑Splines的时候，有更多的极点控制方式。

# ?& ]$ `9 ^7 f5 |" B

StudioSpline command：当通过极点创建或编辑Splines的时候，在起始和末端极点可以采用G1或G2相切连续。

TopBorder bar：一个新的极点扑捉方式被加在Top Border bar上，举例来说，通过这个选项，可以对极点创建尺寸约束。

Pointconstruction：该选项允许我们创建或选择一个点，在点列表内，一个新的Spline Pole选项用来选择Spline的极点。

6、修剪草图中Recipe曲线（Trimming sketch recipecurves）

0 }& k9 q( p/ {: p4 @  ~9 \

当Create Inferred Constraints选项在草图中打开的时候，使用以下命令的时候，

9 j" P, r5 L, P# `

我们可以修剪Recipe曲线，而不会打断和其父项几何的关联。当使用这些命令的时候，如果recipe curve发生了延伸，那么会出现一条报警信息，所有的关联将被移除。

Recipe曲线是通过Project Curve或Intersection Curve命令得到的关联、投影曲线。

7、在草图中创建WAVE链接（Creating WAVE links in asketch）

0 B) Y; F1 \2 k% \

在一个装配结构里，当打开一张草图，通过以下命令：

可以创建工作部件外的几何链接：

·将Selection Scope选项选择为Entire Assembly，然后选择一个工作部件外的几何；

·创建一个WAVE链接到选择的几何，如果需要关联，打开Create Interpart Link选项，如果不需要关联，则关闭该选项。

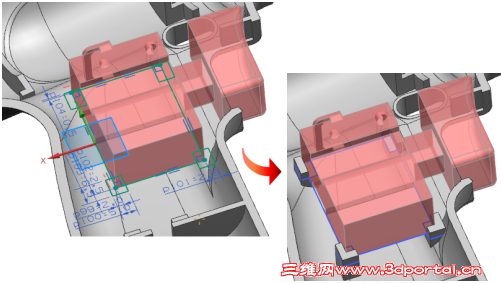

下面例子里，一个草图是用来创建一个无线手钻手柄里垫台，该垫台用来支撑电源触发开关组件。手柄作为工作部件，草图通过电源触发开关组件而被约束。
