版主及各位坛友大家好：关于方程式的问题

ffda · 发表于 2016-4-25 10:32:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-4-26 10:36 编辑

由于工作关系，好久没来和大家一起讨论了，向版主及各位坛友致歉~~
遇到一个问题请各位帮忙：
也许是个很简单的问题：草图中想约束一个直线的长度尺寸与另一个参数（弧长或直线长度)相等，其实很简单，但如果这个弧长或直线长度是从动尺寸（或是由其中含有从动尺寸的公式计算出来的尺寸)，则这个“相等”就不受控了，方程式中这一项会亮黄灯！而且被定义的数值还是不正确的，如果被定义的数值直接由驱动尺寸来来定义，那么数值正确。不知道大家有没有遇到由从动尺寸来定义驱动尺寸失败的问题，如何解决的？能不能分享一下？

keilei001 · 发表于 2016-4-25 10:42:06

抢个沙发舒服地等候高手讲课，楼主能否画个简单的示意图，好让我等菜鸟更形象地了解这是个什么问题呢？

ffda · 发表于 2016-4-25 10:55:22

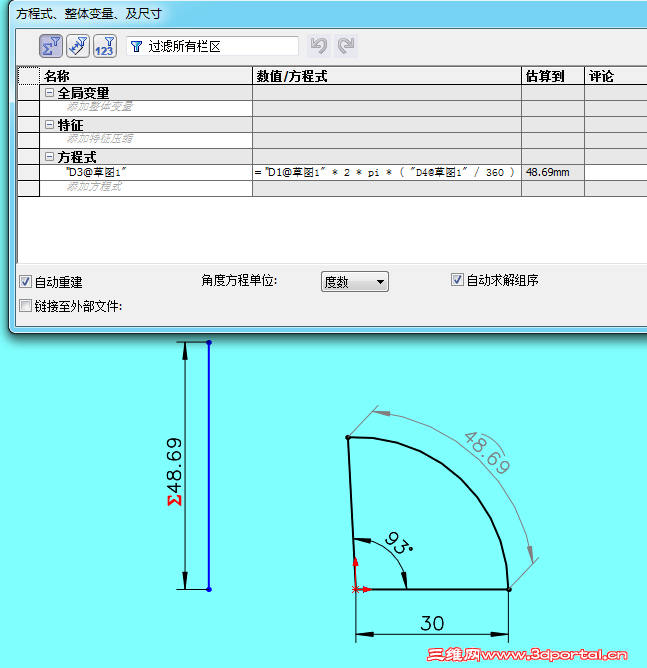

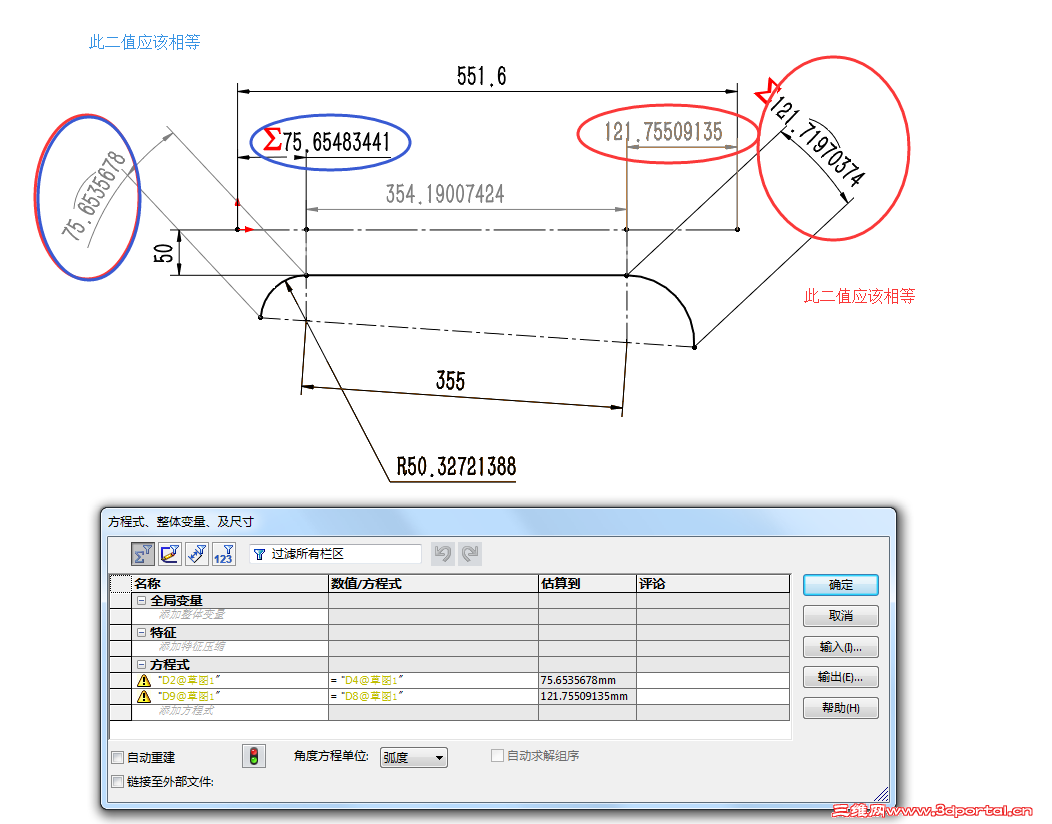

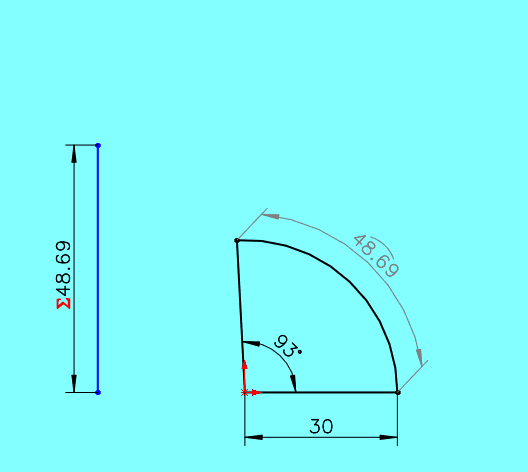

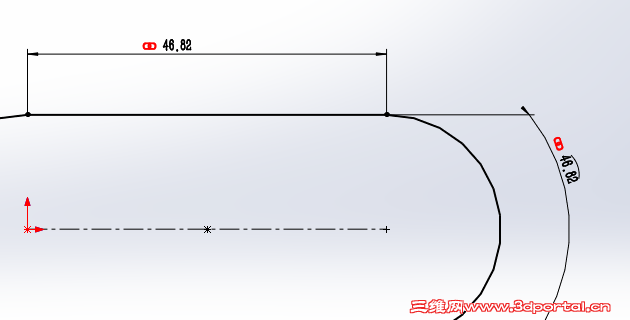

看一下示意图文，大概是这个意思：

22553711 · 发表于 2016-4-25 11:16:45

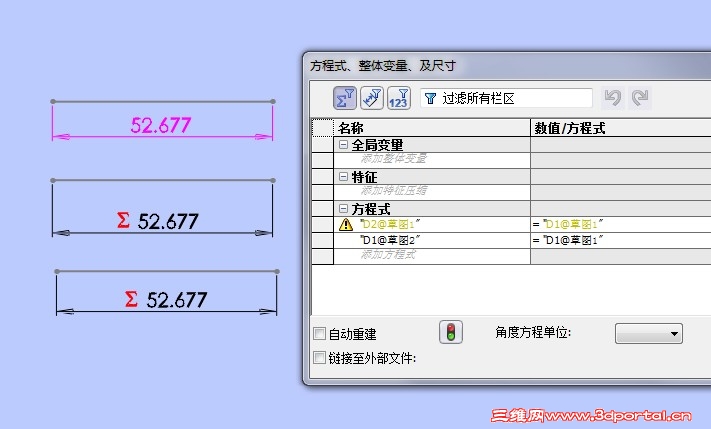

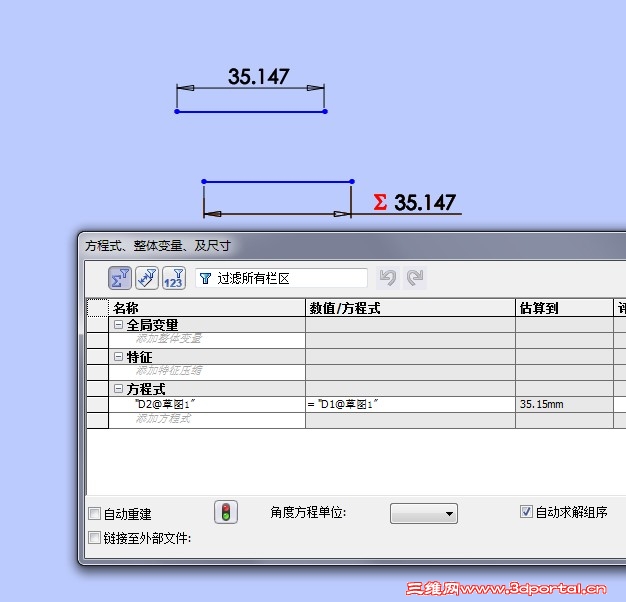

久不见ffda大大，这种现象俺也遇到过，如图：
同一草图内尺寸间添加关系式亮黄，不同草图间就没有关系，原因不明，但不影响建模，2012版

jinqin11 · 发表于 2016-4-25 11:23:30

本帖最后由 jinqin11 于 2016-4-25 11:29 编辑

ffda 发表于 2016-4-25 10:55
0 U( p3 ~; \5 i9 Z7 {4 z# T/ B看一下示意图文，大概是这个意思：

用链接数值

22553711 · 发表于 2016-4-25 11:24:33

又：
如果尺寸不是从动，即使是同一草图也不会亮黄。
能否得出什么结论？

keilei001 · 发表于 2016-4-25 11:28:10

本帖最后由 keilei001 于 2016-4-25 11:32 编辑

我先来抛块砖头献丑：
如果是直线，那么约束两直线长度相等即可。
如果直线长度要和弧长关联，则可从弧长的计算公式入手。

jinqin11 · 发表于 2016-4-25 12:00:23

keilei001 发表于 2016-4-25 11:28
: V: [5 }3 F5 u我先来抛块砖头献丑：; a1 P5 P' ^" l, Q2 R2 F- t
如果是直线，那么约束两直线长度相等即可。
6 P* v7 r- `0 W' q' @5 r% ~如果直线长度要和弧长关联，则可从弧长 ...

你是对的，引用从动数值，旧用主动数值的公式代替

ffda · 发表于 2016-4-25 12:16:27

22553711 发表于 2016-4-25 11:16
7 E8 M% S$ [% j: N; ~+ P# c4 s久不见ffda大大，这种现象俺也遇到过，如图：
& i, S6 w9 w& N; t/ c同一草图内尺寸间添加关系式亮黄，不同草图间就没有关系，原 ...

谢谢回复！
是的。不同草图没问题，同草图不行。

ffda · 发表于 2016-4-25 12:17:31

jinqin11 发表于 2016-4-25 11:23
7 s1 h. V8 y z- c/ \5 q用链接数值

谢谢回复！
我用15版，数值链接和方程式已经合并了，所以只能用方程式。

ffda · 发表于 2016-4-25 12:19:13

本帖最后由 ffda 于 2016-4-25 16:13 编辑

keilei001 发表于 2016-4-25 11:28- j& n0 f& s* _6 z U
我先来抛块砖头献丑：! T/ i. W0 q' {- @" a1 M0 w2 x5 C1 J
如果是直线，那么约束两直线长度相等即可。, R& R4 S+ W& m# a" }
如果直线长度要和弧长关联，则可从弧长 ...

谢谢回复！
这个方法是对的，关键我的圆弧角度还要受另外一边的相等关系影响，也是个从动变量，用在方程式里也不行。

ffda · 发表于 2016-4-25 12:20:17

jinqin11 发表于 2016-4-25 12:005 W7 G6 O0 P2 c1 D. y
你是对的，引用从动数值，旧用主动数值的公式代替

谢谢回复！
这个方程式里也要涉及到从动尺寸，也是不行的。

jinqin11 · 发表于 2016-4-25 12:28:34

ffda 发表于 2016-4-25 12:20
8 [1 _% _; A3 H) k谢谢回复！
/ c# ~4 R! N+ Z/ x& w这个方程式里也要涉及到从动尺寸，也是不行的。

从动尺寸的计算方程式

keilei001 · 发表于 2016-4-25 19:32:51

22553711 发表于 2016-4-25 11:24
7 y- Q0 ]( S0 l, p2 j又：9 j/ K& H( _, m& D' `8 r
如果尺寸不是从动，即使是同一草图也不会亮黄。+ W& G: a7 Y- M7 y
能否得出什么结论？

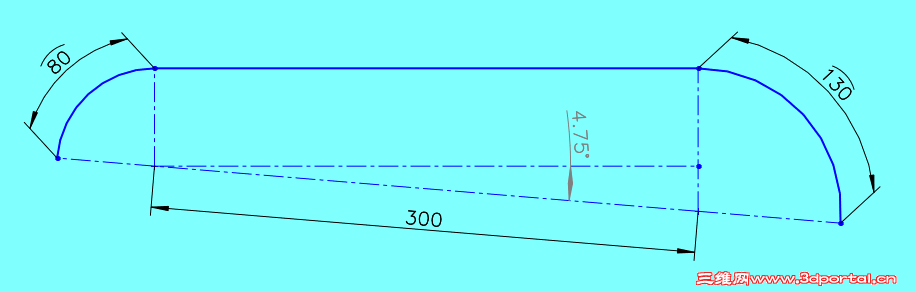

如图，想不明白，向阿木请教：
已知两圆的中心距和两圆弧的弧长，再标其他尺寸都会是过定义的。
也就是说，在上述条件下，两圆弧对应的夹角和圆弧的半径就已经确定，请教圆弧对应的夹角和圆弧的半径是如何计算的？

jinqin11 · 发表于 2016-4-25 22:14:44

少了圆心的坐标

ffda · 发表于 2016-4-26 07:36:15

谢谢大家讨论！
简单地说：一根皮带，长度是定长，小圆半径定长，通过调整中心距来控制大圆半径，此本题目的。注意的就是调整中心距，大小轮包角都会发生变化，导致弧长变化。

gt.adan · 发表于 2016-4-26 08:05:32

本帖最后由 gt.adan 于 2016-4-26 08:21 编辑

22553711 发表于 2016-4-25 11:24. M% z- ?4 i" q: }
又：( o6 a5 l, I& X
如果尺寸不是从动，即使是同一草图也不会亮黄。

2014版起不是有標註路徑長度的功能嗎？
再者，阿木是否忘記悶大的弧線相通？

gt.adan · 发表于 2016-4-26 08:09:56

keilei001 发表于 2016-4-25 11:28
/ Y& Y7 W$ H0 Q7 N我先来抛块砖头献丑：; R4 a3 H% s9 T( j/ V
如果是直线，那么约束两直线长度相等即可。
7 U9 O1 W2 L9 ~如果直线长度要和弧长关联，则可从弧长 ...

k大可以搜尋一下悶大提倡多年的「弧線相通大法」

ryouss · 发表于 2016-4-26 08:26:52

本帖最后由 ryouss 于 2016-4-26 12:04 编辑

keilei001 发表于 2016-4-25 19:326 `2 }9 o" [4 }, _5 n, [4 B
如图，想不明白，向阿木请教：- X8 _- H) P( ~% O/ k. w
已知两圆的中心距和两圆弧的弧长，再标其他尺寸都会是过定义的。
! O9 |9 A9 `; Q0 M/ p2 t! I也就是 ...

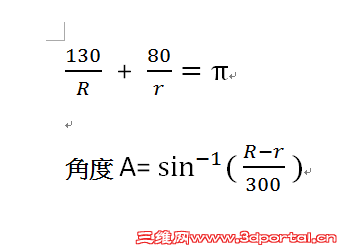

公式計算稍微看了有如下關係,待深入探討如何可解出　R , r , A !

22553711 · 发表于 2016-4-26 10:25:08

keilei001 发表于 2016-4-25 19:32. [2 A0 P% z ^( T7 J
如图，想不明白，向阿木请教：
3 u9 k- O7 u2 g$ G已知两圆的中心距和两圆弧的弧长，再标其他尺寸都会是过定义的。9 }! M3 M! x! L( X1 M
也就是 ...

让K大失望了，方程不会解

22553711 · 发表于 2016-4-26 10:32:42

gt.adan 发表于 2016-4-26 08:05
- q- g* Q6 p' H2 s2014版起不是有標註路徑長度的功能嗎？0 o" a: ^" k/ z+ ^+ z4 v( b( R$ E( Y) p
再者，阿木是否忘記悶大的弧線相通？

谢谢丹哥分享，弧线相通确实可以替代方程来解决该问题。
但在2012版中，同一草图若某一线段长度未定义，即长度尺寸为从动（角度等亦然），此时添加方程用该从动尺寸来定义其他尺寸，方程就会亮黄。

gt.adan · 发表于 2016-4-26 11:29:58

22553711 发表于 2016-4-26 10:32
* A/ {: y3 Q' j+ n% Q- @( Y; @谢谢丹哥分享，弧线相通确实可以替代方程来解决该问题。% a/ T" Q5 |8 H7 | A# E$ S# W! ]
但在2012版中，同一草图若某一线段长度未定义， ...

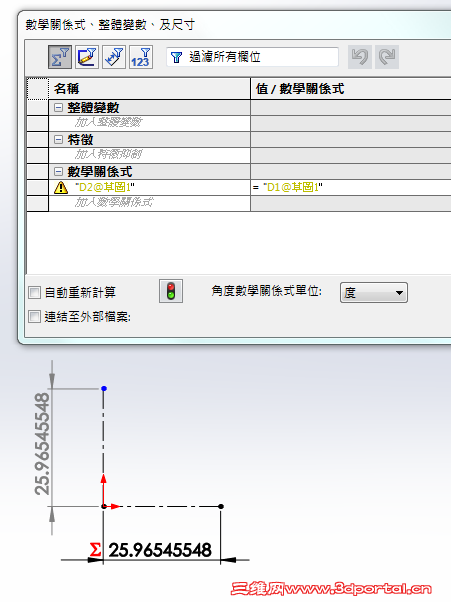

誠如阿木所說，會有「警告」(並非報錯)，但並不影響建模。

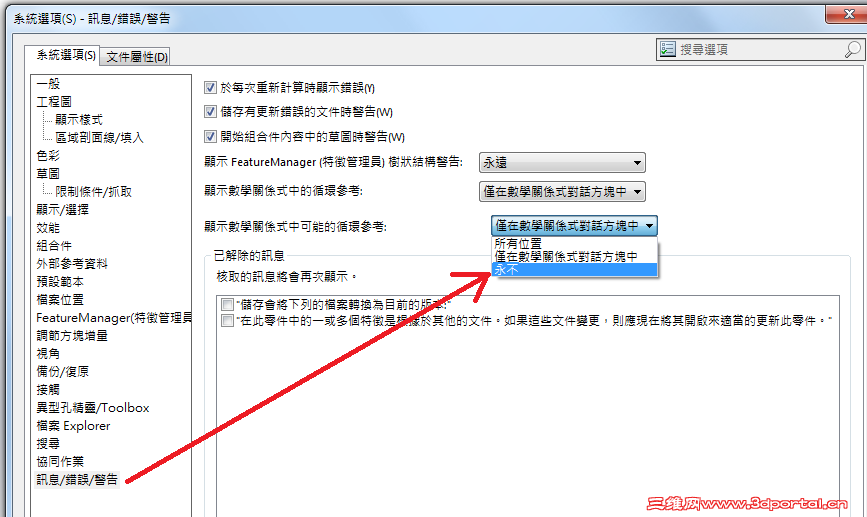

這是2012版本起，數學關係式大改版之後的新增功能，將之關閉提示即可。

ffda · 发表于 2016-4-26 11:32:15

gt.adan 发表于 2016-4-26 08:05& v A, ]3 ]" k; }# T& d% O
2014版起不是有標註路徑長度的功能嗎？
, l3 S+ G- L" g2 D% g3 ^1 k. o2 ~再者，阿木是否忘記悶大的弧線相通？

谢谢丹兄出手，把这个周长固定，调整中心距让大圆半径（图中R20）发生变化，可否做到？

gt.adan · 发表于 2016-4-26 11:52:06

ffda 发表于 2016-4-26 11:32% j* X, c7 n: `7 c, c; U8 C5 {
谢谢丹兄出手，把这个周长固定，调整中心距让大圆半径（图中R20）发生变化，可否做到？

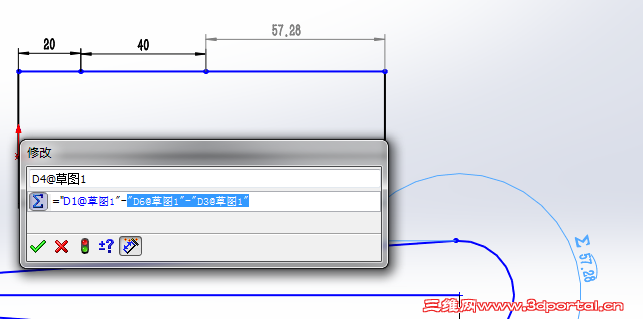

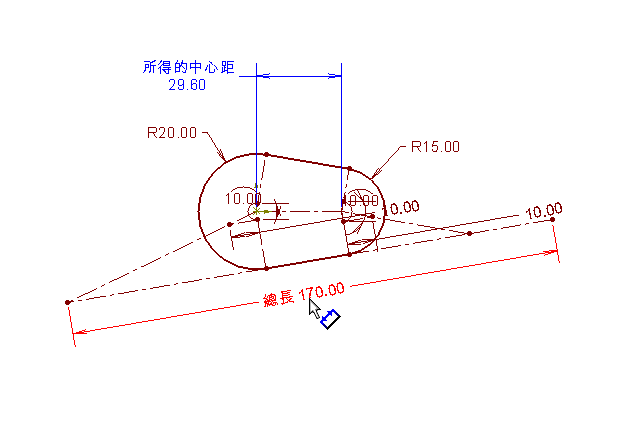

當然可以啊~看圖~~

22553711 · 发表于 2016-4-26 11:56:35

gt.adan 发表于 2016-4-26 11:29
! W: U5 u% M0 b6 ^- s- x" s4 M誠如阿木所說，會有「警告」(並非報錯)，但並不影響建模。

原来躲在这儿，
