[求助] 涡状线和曲线套合样条曲线后，用一个矩形扫描失败

[复制链接]
蜜獾KING
发表于 2016-5-1 18:01:40 | 显示全部楼层 |阅读模式 来自： 中国江西景德镇
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 蜜獾KING 于 2016-5-1 18:02 编辑
- j6 r5 P$ S: E7 |- c
  N  Z% n& j6 _  Z# a% A/ ?新手刚接触SW,真诚的请教高手指点一二，谢谢！！！这几天想做个铜线圈，方形铜条（0.8*6.2）mm，线圈内起始点先往下再往外延伸出一条曲线用于连接接线端。涡状线圈，内直径是52mm，外直径是150mm，圈数18圈，螺距2.7mm。
/ _0 D! v6 R! W. {6 o: l如下图，用涡状线和曲线套合样条曲线后，用一个矩形扫描成实体失败。
; K' W2 [% h. o" N+ j8 M& o2 L) e& X% u5 P: n9 x9 w6 @
# H5 B3 d4 H; @4 o( ]

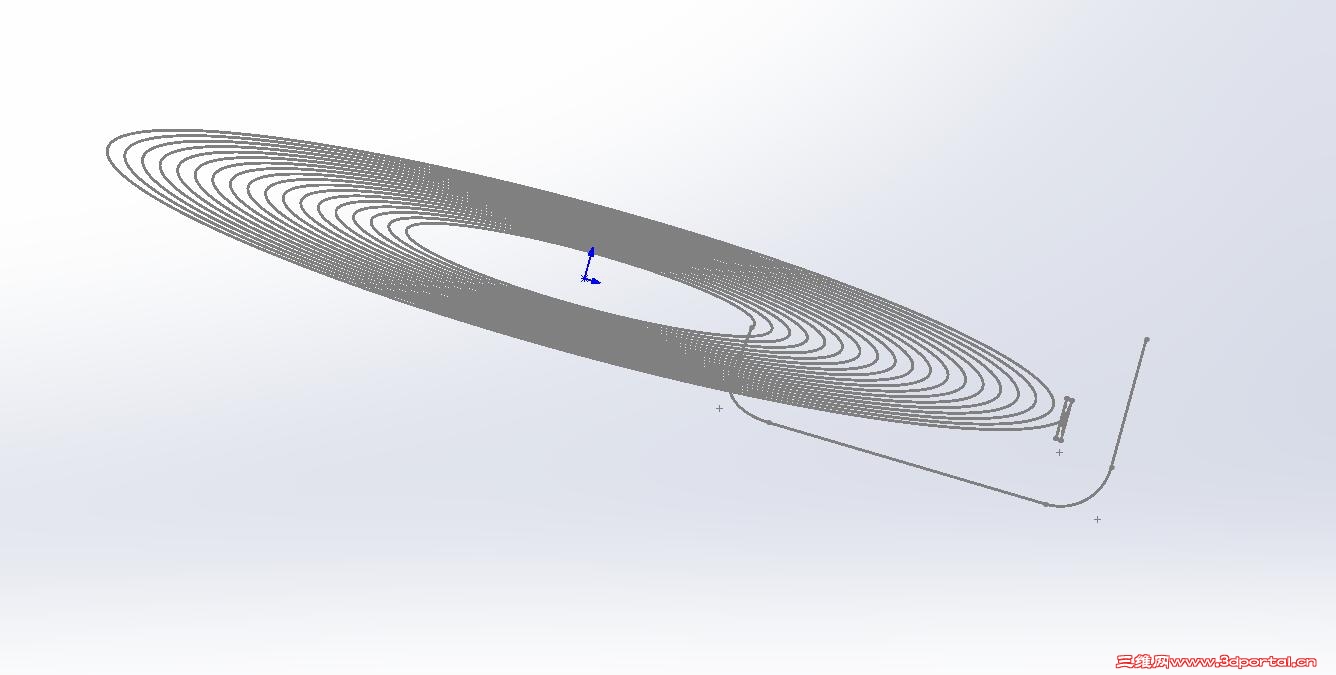

涡状线转换实体引用与曲线套合

涡状线转换实体引用与曲线套合 # b- n9 G% y- U" W$ C
. S) m* M( Z! A$ \. a

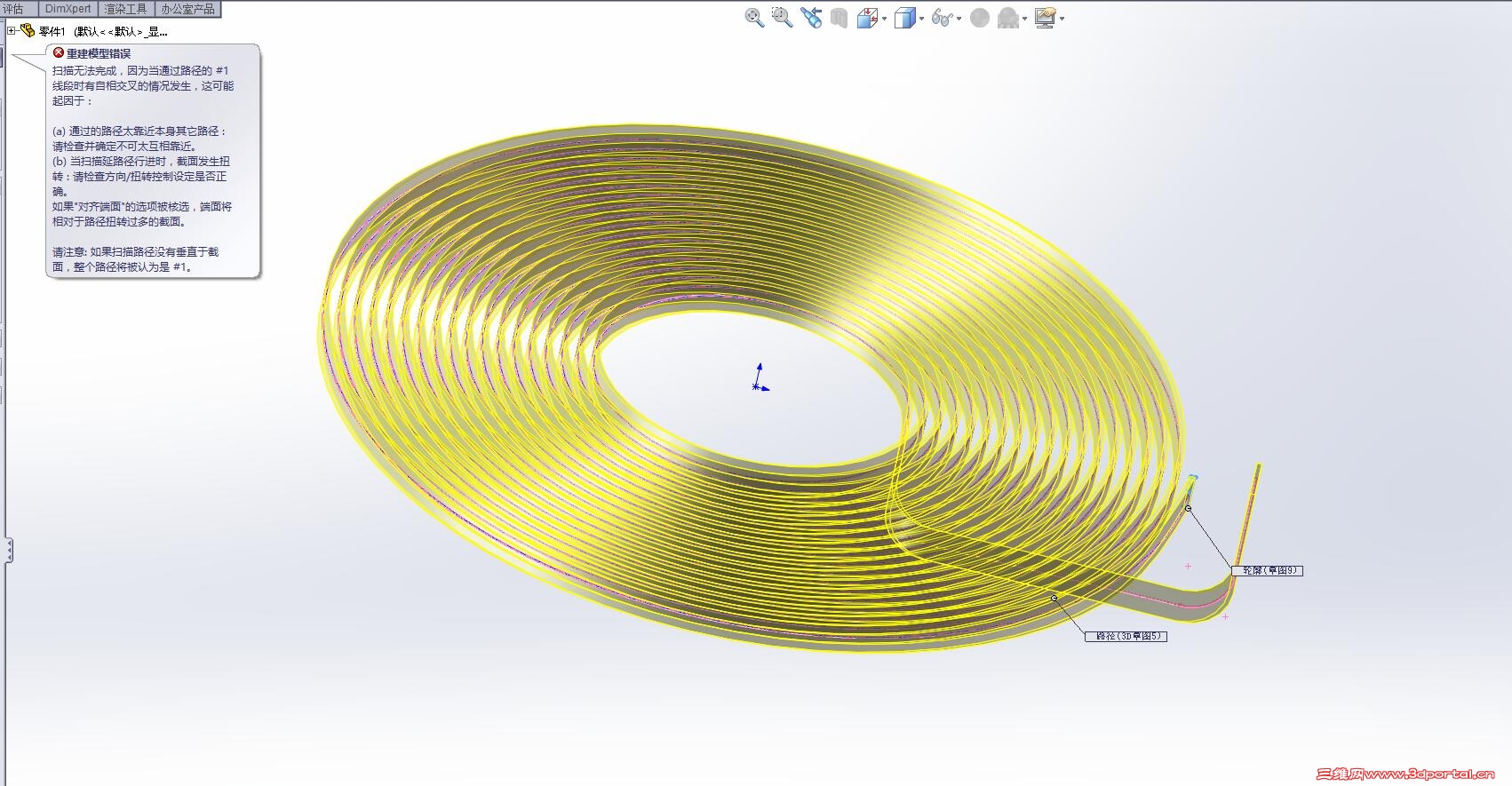

扫描失败

扫描失败
. n6 B% m% C: X+ ?) t
( `9 P) j8 u' }. M, z扫描时选项——【方向\扭转控制】如何选择才能让方形扫描得更顺畅些呢？还是在画线条时就要调整好曲率什么的参数？
& n8 ]+ b% Y* i# P8 o! U9 {* ^. l( Q, R, |( b

- `/ F, a  Y1 L* M; e
回复

举报

keilei001
发表于 2016-5-1 19:00:06 | 显示全部楼层 来自： 中国广东肇庆
这个模型并不复杂也没什么难度，主要设置一下引出段的路径在转弯处的圆弧半径不要过小。
5 L. h" D, c" J+ w1 t
% a) Z! u! W% m' O

评分

参与人数 1三维币 +4 收起 理由
不靠谱的江静 + 4 应助

查看全部评分

回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-1 21:14:32 | 显示全部楼层 来自： 中国福建宁德
keilei001 发表于 2016-5-1 19:00- e) w% i# G" o
这个模型并不复杂也没什么难度，主要设置一下引出段的路径在转弯处的圆弧半径不要过小。

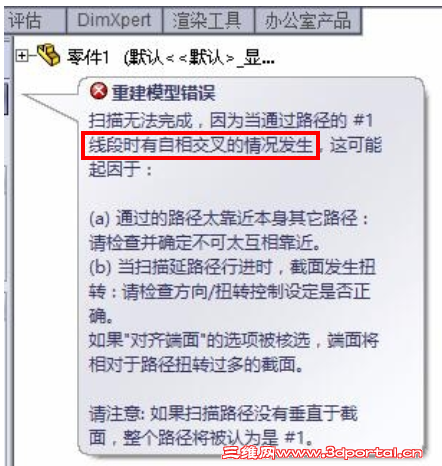

" b" K( ]  E! G# ?+ R; N谢谢兄台的解答。我刚刚仔细看了下跳出来的错误提示。最后一句：如果扫描路径没有垂直于截面，整个路径将被认为是#1。所以，路径都是水平状的时候没什么问题。如果路径有竖直向上或向下是不是就会出问题？？
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-1 21:15:48 | 显示全部楼层 来自： 中国江西景德镇
keilei001 发表于 2016-5-1 19:00
6 A  g+ D; y9 B( K7 ~' d' p这个模型并不复杂也没什么难度，主要设置一下引出段的路径在转弯处的圆弧半径不要过小。
5 o4 R/ {5 _' k& w+ l
谢谢兄台的解答。我刚刚仔细看了下跳出来的错误提示。最后一句：如果扫描路径没有垂直于截面，整个路径将被认为是#1。所以，路径都是水平状的时候没什么问题。如果路径有竖直向上或向下是不是就会出问题？？
回复 支持 反对

举报

keilei001
发表于 2016-5-1 21:35:41 | 显示全部楼层 来自： 中国广东肇庆
从楼主图片中的错误提示来看，应该是扫描路径不够平滑所致，涡状线本身不会有问题，有可能出现问题的应该就是引出段。
  v# c5 T6 X  L8 d& [! ~! X

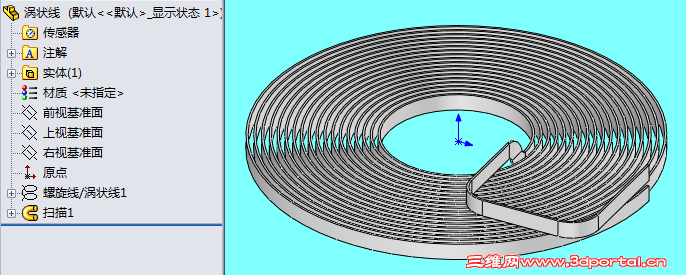

0 a' P8 f1 `, s Snap1.png
3 e4 r4 q! A# A: {4 g6 W
  G3 w* ]( z2 N2 p4 M; x% E传个文件供楼主参考0 Y3 s) A0 \- W

' M" f# m( R6 q 涡状线.rar (528.45 KB, 下载次数: 4)
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-1 21:46:19 | 显示全部楼层 来自： 中国广东广州
keilei001 发表于 2016-5-1 21:35" ~& V- [+ z- Q7 e
从楼主图片中的错误提示来看，应该是扫描路径不够平滑所致，涡状线本身不会有问题，有可能出现问题的应该就 ...

5 r: q% q( Q3 ~是的，单独扫描涡状线，都没什么问题，我在估计是套合曲线时，引伸出来的曲线被调整出问题了
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-2 15:31:09 | 显示全部楼层 来自： 中国江西景德镇
keilei001 发表于 2016-5-1 21:35) C; B( a: N* h+ f
从楼主图片中的错误提示来看，应该是扫描路径不够平滑所致，涡状线本身不会有问题，有可能出现问题的应该就 ...

/ v6 L' F4 B/ N3 D  p, Q4 E麻烦兄台帮忙看下，要调整路径该如何下手呢
6 D5 }9 f7 a( P4 m

零件1.zip

164.12 KB, 下载次数: 3
回复 支持 反对

举报

keilei001
发表于 2016-5-2 15:41:59 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-2 15:31
5 j; l( O2 n- I' D麻烦兄台帮忙看下，要调整路径该如何下手呢

3 W) z  k7 _% I7 i( L在3D草图中把涡状线用“转换实体引用”变为3D草图，没必要套合样条曲线。
回复 支持 反对

举报

大鹿
发表于 2016-5-2 16:00:13 | 显示全部楼层 来自： 中国香港
俺之前说过的，见以下链接25楼：
; k2 T, z0 r9 I( ghttp://www.3dportal.cn/discuz/fo ... 40471&fromuid=140662 j- X. I2 g; H$ e
曲率不连续的几何强行拟合（套合），效果适得其反，看似产生连续曲线，实则抖动，得物无所用。
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-2 16:00:21 | 显示全部楼层 来自： 中国江西景德镇
keilei001 发表于 2016-5-2 15:414 ~! V  \( `" j. A
在3D草图中把涡状线用“转换实体引用”变为3D草图，没必要套合样条曲线。
8 X# }# T7 f6 W- q6 m! }

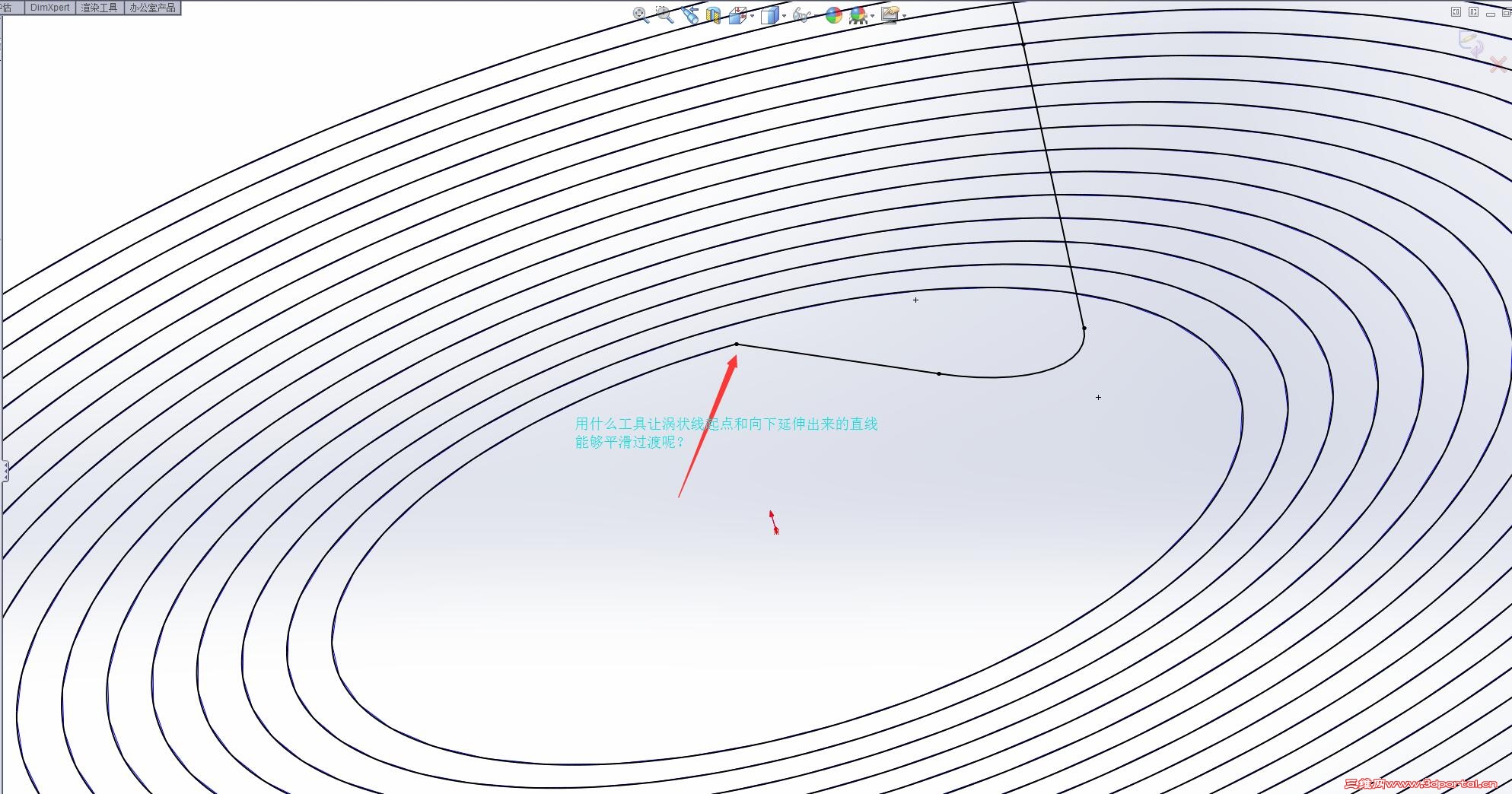

涡状线起点与延伸直线的衔接处因为不是同一条线段所以无法用倒圆角的办法来让它变得平滑，$ q: J1 ], N4 W
有什么工具能做到呢？
回复 支持 反对

举报

keilei001
发表于 2016-5-2 16:05:41 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-2 16:00
* Y- X) r% X1 m5 f  \6 [3 @涡状线起点与延伸直线的衔接处因为不是同一条线段所以无法用倒圆角的办法来让它变得平滑，. y; f3 r. U4 l
有什么工具能 ...

8 [3 b% P* P* g  G9 \: a, v2 I/ V* @: B这个问题丹大有妙招' Y/ h: f7 u; l
http://www.3dportal.cn/discuz/fo ... ead&tid=1226178
回复 支持 反对

举报

keilei001
发表于 2016-5-2 16:17:08 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-2 16:00
% S% b5 ~9 C' C1 Z1 X7 }8 x俺之前说过的，见以下链接25楼：
/ n% q* }# [/ xhttp://www.3dportal.cn/discuz/fo ... 40471&fromuid=14066
3 B! M' Q: l2 T( O. Z" v/ v曲率不连续 ...
7 C& Q3 h! g2 A( l
鹿大太强大了，我学SW费了九头牛两只虎的力才会有一点点的进步，在SW上连鹿大的背影都看不到，有时真想放弃继续学习SW。
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-2 16:37:28 | 显示全部楼层 来自： 中国广东广州
大鹿 发表于 2016-5-2 16:00% f0 Y0 p/ g6 g: i  a$ o& o
俺之前说过的，见以下链接25楼：
5 p4 T) j) L% q. r* W/ k" fhttp://www.3dportal.cn/discuz/fo ... 40471&fromuid=14066) D. a7 Z" o# y% b8 m+ Z( N( Q
曲率不连续 ...

0 O- R/ V0 ^, c! S9 k% D9 d非常感谢鹿大的解答，认真研究下先
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-2 16:38:40 | 显示全部楼层 来自： 中国江西景德镇
keilei001 发表于 2016-5-2 16:17
+ \7 F4 s' z" e$ n1 r& @鹿大太强大了，我学SW费了九头牛两只虎的力才会有一点点的进步，在SW上连鹿大的背影都看不到，有时真想放 ...
6 Y8 E. f( Z6 f6 N1 ?, M. ~
你们都是学习的榜样，敬礼
回复 支持 反对

举报

大鹿
发表于 2016-5-2 16:40:59 | 显示全部楼层 来自： 中国香港
蜜獾KING 发表于 2016-5-2 16:37# ^  k# J: ~" V% ~: \
非常感谢鹿大的解答，认真研究下先
/ O5 w* k  K( p: }, [0 z

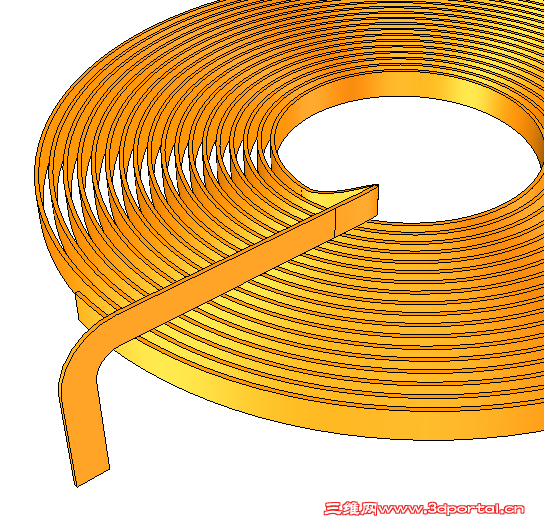

回说这个类似线圈的模型，先暂不理会过度位置的问题，末端的方向绝对是个重点，请问下图那个才是想要的。2 H# _. r0 B1 L2 O
SNAG-0032.png * D* R' w) R- s
5 I+ v. {4 g3 F/ _* ^

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 应助

查看全部评分

回复 支持 反对

举报

keilei001
发表于 2016-5-2 16:50:44 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-2 16:404 s1 J- o8 `5 p& |- g
回说这个类似线圈的模型，先暂不理会过度位置的问题，末端的方向绝对是个重点，请问下图那个才是想要的。 ...
2 R, V7 G7 C! `0 G' I% B$ S4 B& c
我认为下图比较合理。
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-2 17:00:29 | 显示全部楼层 来自： 中国江西景德镇
大鹿 发表于 2016-5-2 16:40$ F. I6 r5 j. _; v0 F) d! z0 J$ s
回说这个类似线圈的模型，先暂不理会过度位置的问题，末端的方向绝对是个重点，请问下图那个才是想要的。 ...
/ p% C8 D% Q) B/ U$ k
下面图二是我想要的。我有个疑问，这两种结果是同一条曲线通过不同设置参数扫描出来的吗？是和路径曲线的法向有关吗？
回复 支持 反对

举报

huwenliang
发表于 2016-5-3 18:59:04 | 显示全部楼层 来自： 中国陕西宝鸡
发个原文件给大家学习一下就好了
回复 支持 反对

举报

蜜獾KING
 楼主| 发表于 2016-5-5 02:09:57 | 显示全部楼层 来自： 中国江西景德镇
大鹿 发表于 2016-5-2 16:403 ?! D4 m3 p8 O. W8 d3 G5 t9 l- i! i
回说这个类似线圈的模型，先暂不理会过度位置的问题，末端的方向绝对是个重点，请问下图那个才是想要的。 ...

: d% Y+ ?$ |- R0 k$ X鹿大，请教你个问题。就是你两图的延伸出来的这一段是通过哪里设置才形成一竖直一水平的状态呢？扫描里的各种设置我都调过，无果。
" q# p2 _0 p: D5 B. k! F! I( O在3D草图中画线条时是否有特别注意的地方呢?尤其是折弯处的衔接？$ w! X# O' {+ o% Y. ~' @
烦请指点一二，小弟不胜感激！！！
回复 支持 反对

举报

大鹿
发表于 2016-5-5 15:04:42 | 显示全部楼层 来自： 中国香港
蜜獾KING 发表于 2016-5-5 02:09
% e' M2 N( X# f鹿大，请教你个问题。就是你两图的延伸出来的这一段是通过哪里设置才形成一竖直一水平的状态呢？扫描里的 ...
; Z% E8 e# f4 E' @3 g& {% x

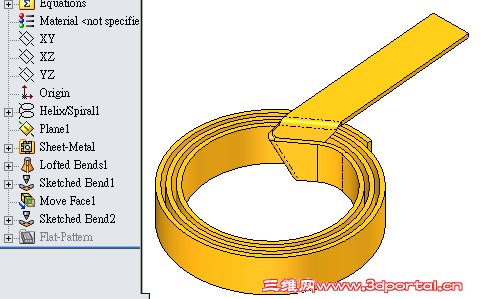

如果真的是电感，建议用钣金建模。
! f: g$ ?0 u, M9 p7 c, q6 }7 j+ c SNAG-0047.png & _; B# S* C8 F0 D5 V6 x2 w

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 应助

查看全部评分

回复 支持 反对

举报

zh_x0511
发表于 2016-5-6 06:26:10 | 显示全部楼层 来自： 中国江苏镇江
大鹿 发表于 2016-5-5 15:04! Q" B, @6 Z2 y1 L8 ~) [4 v1 N, q# W
如果真的是电感，建议用钣金建模。

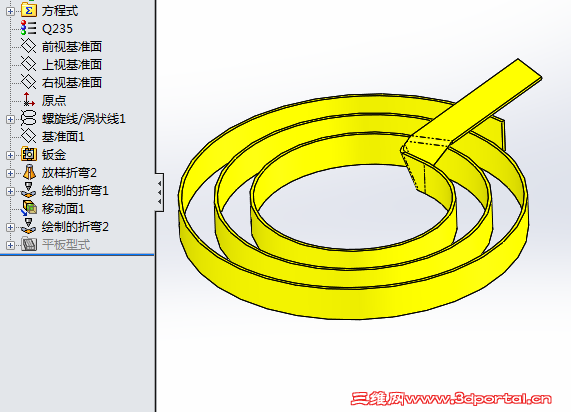

/ ~+ B0 j7 Y: v# h" _& ~向大鹿学习：
  B" v/ L# T6 M$ Z( g! O1 y
6 }: }  N5 ^0 m" U+ E( R4 R6 I1 v 0089.png 3 D- x6 U1 D3 i- N

5 K* x. P5 B9 {) C. P& r* f* S
回复 支持 反对

举报
